HASZNÁLATI ÚTMUTATÓ SCM4480 PHILIPS

univerzális USB-csatlakozó

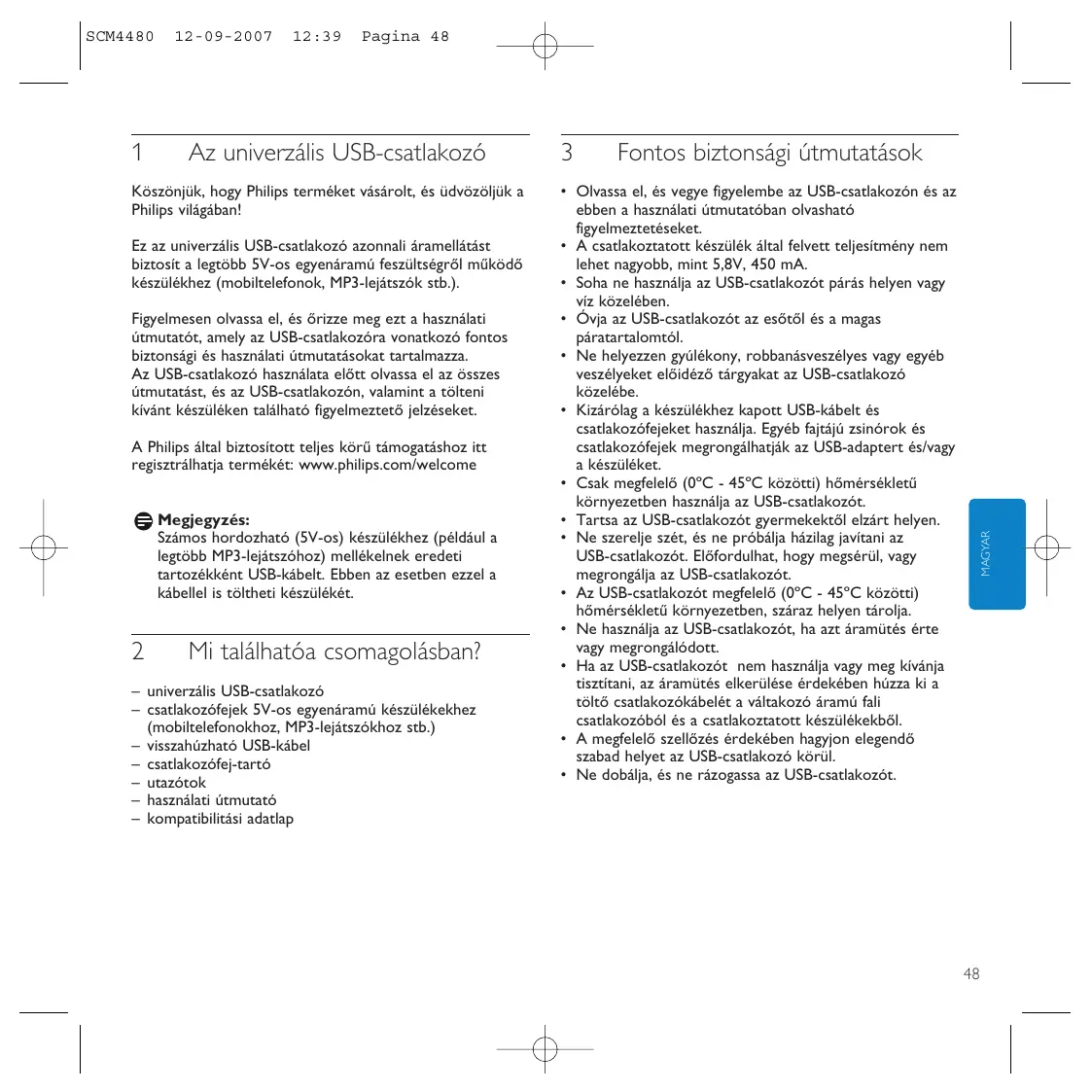

12-09-2007 12:39 Pagina 48 Az univerzális USB-csatlakozó Köszönjük, hogy Philips terméket vásárolt, és üdvözöljük a Philips világában! Ez az univerzális USB-csatlakozó azonnali áramellátást biztosít a legtöbb 5V-os egyenáramú feszültségről működő készülékhez (mobiltelefonok, MP3-lejátszók stb.). Figyelmesen olvassa el, és őrizze meg ezt a használati útmutatót, amely az USB-csatlakozóra vonatkozó fontos biztonsági és használati útmutatásokat tartalmazza. Az USB-csatlakozó használata előtt olvassa el az összes útmutatást, és az USB-csatlakozón, valamint a tölteni kívánt készüléken található figyelmeztető jelzéseket. A Philips által biztosított teljes körű támogatáshoz itt regisztrálhatja termékét: www.philips.com/welcome Megjegyzés: Számos hordozható (5V-os) készülékhez (például a legtöbb MP3-lejátszóhoz) mellékelnek eredeti tartozékként USB-kábelt. Ebben az esetben ezzel a kábellel is töltheti készülékét.

Mi találhatóa csomagolásban? – univerzális USB-csatlakozó – csatlakozófejek 5V-os egyenáramú készülékekhez (mobiltelefonokhoz, MP3-lejátszókhoz stb.) – visszahúzható USB-kábel – csatlakozófej-tartó – utazótok – használati útmutató – kompatibilitási adatlap

Fontos biztonsági útmutatások

• Olvassa el, és vegye figyelembe az USB-csatlakozón és az ebben a használati útmutatóban olvasható figyelmeztetéseket.
• A csatlakoztatott készülék által felvett teljesítmény nem lehet nagyobb, mint 5,8V, 450 mA.
• Soha ne használja az USB-csatlakozót párás helyen vagy víz közelében.
• Óvja az USB-csatlakozót az esőtől és a magas páratartalomtól.
• Ne helyezzen gyúlékony, robbanásveszélyes vagy egyéb veszélyeket előidéző tárgyakat az USB-csatlakozó közelébe.
• Kizárólag a készülékhez kapott USB-kábelt és csatlakozófejeket használja. Egyéb fajtájú zsinórok és csatlakozófejek megrongálhatják az USB-adaptert és/vagy a készüléket.
• Csak megfelelő (0ºC - 45ºC közötti) hőmérsékletű környezetben használja az USB-csatlakozót.
• Tartsa az USB-csatlakozót gyermekektől elzárt helyen.
• Ne szerelje szét, és ne próbálja házilag javítani az USB-csatlakozót. Előfordulhat, hogy megsérül, vagy megrongálja az USB-csatlakozót.
• Az USB-csatlakozót megfelelő (0ºC - 45ºC közötti) hőmérsékletű környezetben, száraz helyen tárolja.
• Ne használja az USB-csatlakozót, ha azt áramütés érte vagy megrongálódott.
• Ha az USB-csatlakozót nem használja vagy meg kívánja tisztítani, az áramütés elkerülése érdekében húzza ki a töltő csatlakozókábelét a váltakozó áramú fali csatlakozóból és a csatlakoztatott készülékekből.
• A megfelelő szellőzés érdekében hagyjon elegendő szabad helyet az USB-csatlakozó körül.
• Ne dobálja, és ne rázogassa az USB-csatlakozót. MAGYAR SCM4480

12-09-2007 12:39 Pagina 49 A működés áttekintése (A ábra)

• 5V-os készülék töltése közben világít (ha nincs csatlakoztatva készülék, akkor a PHILIPS logó villog).
• Világít, ha a készülék már teljesen fel van töltve.

Behajtható hálózati csatlakozódugó A fali aljzatba csatlakoztatható.

USB port 5V-os egyenáramú készülékek (mobiltelefonok, MP3-lejátszók stb.) csatlakoztatásához.

Működés MAGYAR Készülékek töltése - előkészületek 1 Ellenőrizze a csatlakoztatni kívánt készülék maximális bemeneti feszültségét (V DC). Ehhez tekintse át a készülékhez kapott használati útmutatót. 2 Bizonyosodjon meg arról, hogy a készülék által felvett áram (mA) nem nagyobb, mint 450 mA. 3 Ellenőrizze, milyen csatlakozófej szükséges a készülékhez. A készülékhez megfelelő csatlakozófej a kompatibilitási adatlapon van feltüntetve. 5V-os készülékek töltése (B ábra) 1 Dugja be az USB-kábel csatlakozódugóját az USB-portba (3). 2 Csatlakoztassa a csatlakozófejet az USB-kábelhez. 3 Dugja be a csatlakozófejet a készülék tápcsatlakozójába. > A PHILIPS logó világít, miközben a készülék töltése folyamatban van. > A PHILIPS logó villog, miután a készülék teljesen feltöltődött. 4 Válassza le a készüléket az USB-csatlakozóról.

• Névleges bemeneti feszültség: 110V - 240V AC (60/50Hz)
• Névleges kimeneti feszültség: legfeljebb 5,6V (egyenáramú) 450 mA
• Üzemi hőmérséklet: 0ºC - 45ºC
• Méret: 70,3 x 55,5 x 35,5 mm (ma. x sz. x mé.)

Hibaelhárítás Probléma – Lehetséges ok

• Megoldás Az USB-csatlakozó nem tölti fel a csatlakoztatott készüléket – Nem egyezik meg a készülék és az USB-csatlakozó feszültsége.
• Tekintse át a készülékhez kapott használati útmutatót. – Helytelenül van csatlakoztatva a készülék és az USB-csatlakozó.
• Ellenőrizze, hogy megfelelően csatlakoztatta-e az USB-kábelt a készülékhez és az USB-csatlakozóhoz. – Megrongálódott az USB-kábel vagy a csatlakozófej.
• Cserélje ki az USB-kábelt vagy a csatlakozófejet. – Nem megfelelő csatlakozófejet használ.
• Ellenőrizze, és szükség esetén cserélje ki a csatlakozófejet. – Nem a tartozékként kapott USB-kábelt / csatlakozófejet használja.
• Cserélje ki a tartozékként kapott USB-kábelre vagy csatlakozófejre. – Az USB-csatlakozó elektromos áramkörével kapcsolatos probléma áll fenn.
• Juttassa el az USB-csatlakozót a helyi forgalmazóhoz. SCM4480

• Az USB-csatlakozó külső felületét puha, foszlásmentes anyaggal törölje tisztára. Ne használjon erős vegyszereket, oldószereket vagy erős tisztítószereket.
• Ha bármilyen probléma merülne fel az USB-csatlakozóval vagy a tartozékokkal kapcsolatosan, akkor juttassa el a csatlakozót és a tartozékokat a helyi forgalmazóhoz.

További segítségre van szüksége? MAGYAR Lépjen kapcsolatba on-line szolgálatunkkal a következő címen: www.philips.com/welcome Itt interaktív segítséget vehet igénybe, és megtekintheti a gyakran feltett kérdéseket.

Kérjük, a helyi szabályok figyelembe vételével járjon el, és ne dobja az elhasznált terméket a háztartási hulladékgyűjtőbe. Az elhasznált termék megfelelő hulladékkezelése segítséget nyújt a környezettel és az emberi egészséggel kapcsolatos esetleges negatív következmények megelőzésében. SCM4480 12-09-2007 12:39 Pagina 58 SCM4480 12-09-2007 12:39 Pagina 59 SCM4480 12-09-2007 12:39 Pagina 60 SCM4480 12-09-2007 12:39 Pagina 61 © 2007 Koninklijke Philips Electronics N.V. All rights reserved. Reproduction in whole or in part is prohibited without the prior written consent of the copyright owner.The information presented in this document does not form part of any quotation or contract,is believed to be accurate and reliable and may be changed without notice. No liability will be accepted by the publisher for any consequence of its use. Publication there of does not convey nor imply any license under patent- or other industrial or intellectual property rights. September 2007 www.philips.com Printed in China N’MW/RM/RR/3607
