HASZNÁLATI ÚTMUTATÓ CoolFreeze CDF 18 DOMETIC

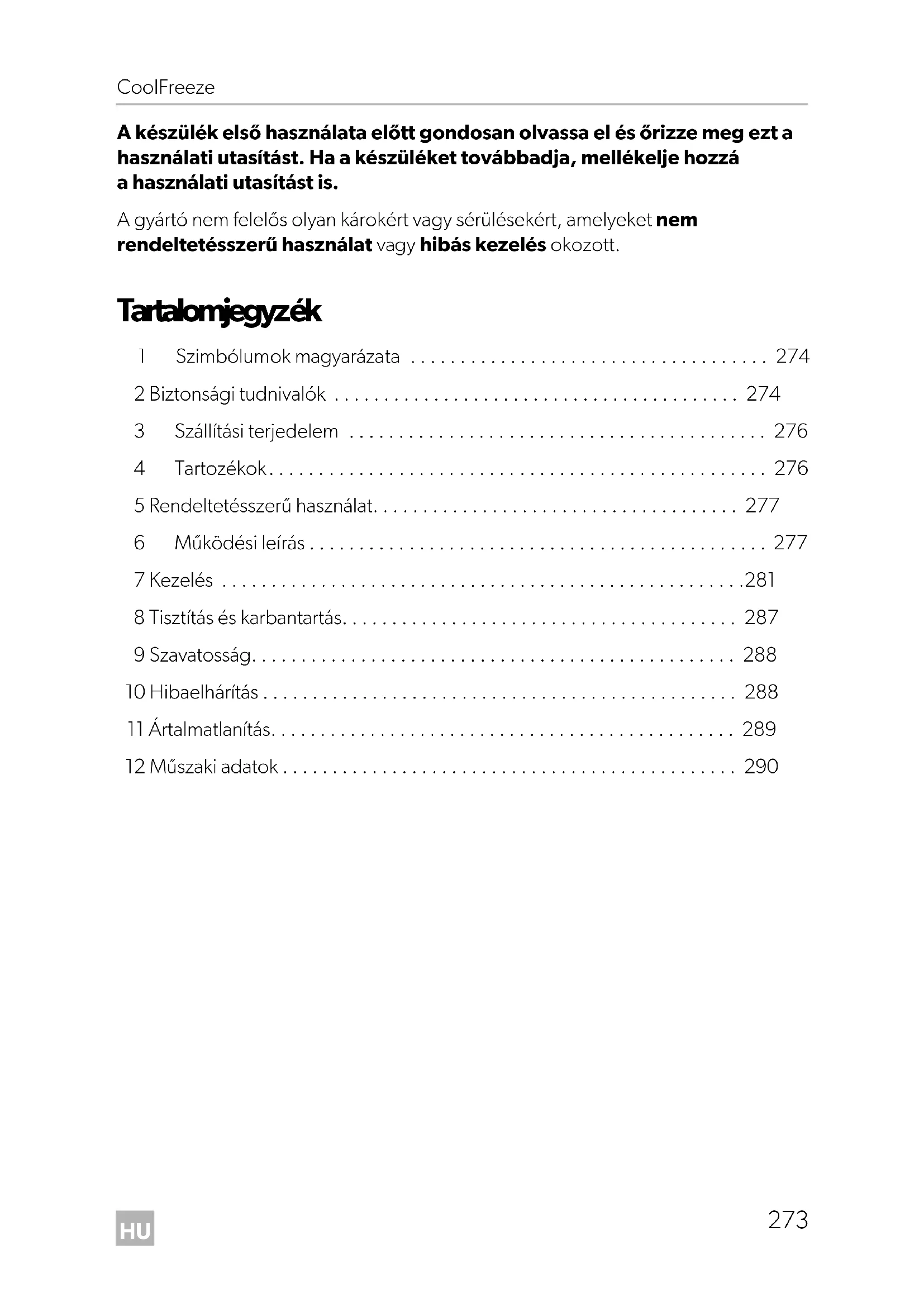

• A készülék első használata előtt gondosan olvassa el és őrizze meg ezt a használati utasítást. Ha a készüléket továbbadja, mellékelje hozzá a használati utasítást is. A gyártó nem felelős olyan károkért vagy sérülésekért, amelyeket nem rendeltetésszerű használat vagy hibás kezelés okozott. Tartalomjegyz ék 1 Szimbólumok magyarázata p. 274
• 2 Biztonsági tudnivalók p. 274
• 3 Szállítási terjedelem p. 276
• 4 Tartozékok p. 276
• 5 Rendeltetésszerű használat p. 277
• 6 Működési leírás p. 277
• 7 Kezelés p. 281
• 8 Tisztítás és karbantartás p. 287
• 9 Szavatosság p. 288
• 10 Hibaelhárítás p. 288
• 11 Ártalmatlanítás p. 289
• 12 Műszaki adatok CDF18-26-36-46--O-16s.book Seite 273 Freitag, 29. Juni 2018 4:25 16HU Szimbólumok magyarázata CoolFreeze p. 290

1 Szimbólumok magyarázata

2 Biztonsági tudnivalók

2.1 Általános biztonság

Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.

Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyezteté- sek elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.

Javításokat csak szakemberek végezhetnek a készüléken. Nem szakszerű javítások jelentős veszélyeket okozhatnak.

Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.

A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

A készülékkel gyerekek nem játszhatnak. FIGYELMEZTETÉS! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. VIGYÁZAT! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat. FIGYELEM! Ha nem veszi figyelembe az információt, az anyagkárosodást eredmé- nyezhet, és káros kihatással lehet a termék működésére. MEGJEGYZÉS Kiegészítő információk a termék kezelésével kapcsolatosan. CDF18-26-36-46--O-16s.book Seite 274 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Biztonsági tudnivalók

A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.

A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.

Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).

Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból: – minden tisztítás és karbantartás előtt – minden használat után.

Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.

Hasonlítsa össze a típustáblán feltüntetett a feszültségadatokat a rendelkezésre álló energiaellátással.

A készüléket csak az egyenáramú csatlakozókábelen keresztül csatla- koztassa a jármű egyenáramú aljzatához.

Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna rá.

Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerül- het.

A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.

A hűtőegység szigetelése gyúlékony ciklopentánt tartalmaz. A szigetelőanyagban található gázok miatt különleges ártalmatlanítási eljárásra van szükség. A hűtőegységet az élettartama végén a szabá- lyozásoknak megfelelően ártalmatlaníttassa.

2.2 Biztonság a készülék üzemeltetése során

Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen. CDF18-26-36-46--O-16s.book Seite 275 Freitag, 29. Juni 2018 4:25 16HU Szállítási terjedelem CoolFreeze

Ne használjon elektromos készülékeket a hűtőkészüléken belül, kivéve ha ezeket a készülékeket a gyártó erre a célra javasolja.

Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).

Túlforrósodás veszélye! Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon afaltól vagy tárgyaktól.

Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.

Ne töltsön folyadékot vagy jeget a belső tartályba.

Soha ne merítse vízbe a készüléket.

Védje a készüléket és a kábeleket a hőtől és a nedvességtől. 3 Szállítási terjedelem A szállítási terjedelmet az 1. ábra, 3. oldal mutatja. 4Tartozékok A hűtőkészülék váltakozó áramú hálózaton történő üzemeltetéséhez célszerű a alábbi hálózati adaptereit használni: Tartozékként kapható (nincs mellékelve):

110–240 V: CoolPower MPS35 Szám Mennyiség Megnevezés1 1 Kompresszoros hűtőláda2 1 Csatlakozókábel egyenáramú csatlakozáshoz– 1 Kezelési útmutató CDF18-26-36-46--O-16s.book Seite 276 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Rendeltetésszerű használat

5 Rendeltetésszerű használat A hűtőláda élelmiszerek hűtésére és fagyasztására alkalmas. A készülék hajókon való üzemeltetésre is alkalmas. A készülék jármű (például szivargyújtó), hajó vagy lakókocsi 12 Vg vagy 24 Vg feszültségű fedélzeti dugaszolóaljzatáról üzemeltethető.

6 Működési leírás A hűtőláda áruk lehűtésére, hidegen tartására, illetve mélyhűtésére alkalmas. A hűtést karbantartást nem igénylő, kompresszorral ellátott hűtőkör teszi lehetővé. A különösen hatékony szigetelés és az erőteljes kompresszor különösen gyors hűtést biztosít. A hűtőláda mobil használatra alkalmas. Hajókon történő használat esetén a hűtőláda tartósan 30°-os dőlésnek is kitehető. A jármű akkumulátorát a készülékbe épített kétfokozatú (CDF18) / háromfokozatú (CDF26, CDF36, CDF46) akkuőr védi a túlzott lemerüléstől. MEGJEGYZÉS A készülék váltakozó áramú hálózaton történő üzemeltetéséhez célszerű az alábbi hálózati egyenirányítókat használni:

110–240 V: CoolPower MPS35 VIGYÁZAT! Egészségkárosodás veszélye! Ellenőrizze, hogy a készülék hűtőteljesítménye megfelel-e a hűteni kívánt élelmiszerek vagy gyógyszerek követelményeinek. CDF18-26-36-46--O-16s.book Seite 277 Freitag, 29. Juni 2018 4:25 16HU Működési leírás CoolFreeze

6.1 Kezelő- és kijelzőelemek

CDF18 Kezelőmező és csatlakozóaljzat (2.ábra, 3.oldal): Szám Megnevezés Magyarázat 1 TEMPERATURE Hőmérséklet-szabályozó, hűtési hőmérséklet a végállásokban: COLD: +10 °C FREEZE: –18 °C 2 POWER (Tápellátás) Üzemjelző A LED zölden világít: A készülék be van kapcsolva és üzemkész A LED sárgán világít: A rendszer elérte a beállított hőmérsékletet 3 ERROR (Hiba) A LED pirosan villog: A feszültség túl alacsony. 4 BATTERY MONITOR Bekapcsoló/akkuőr: 0: A készülék ki van kapcsolva HIGH: A készülék be van kapcsolva, az akkuőr HIGH módban van LOW: A készülék be van kapcsolva, az akkuőr LOW módban van 5 12/24V DC Csatlakozóaljzat egyenfeszültségű tápellátáshoz CDF18-26-36-46--O-16s.book Seite 278 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Működési leírás

CDF26 Csatlakozóaljzat (3. ábra, 3. oldal) és kezelőmező (4. ábra, 3. oldal): Szám Megnevezés Magyarázat 1 ON/OFF A gombot egy-két másodpercig megnyomva a készülék ki- vagy bekapcsolására szolgál 2 POWER (Tápellátás) Üzemjelző A LED zölden világít: A kompresszor be van kap- csolva A LED narancssárgán világít: A kompresszor ki van kap- csolva A LED narancssárgán villog: A kijelző ki van kapcsolva, az akkumulátor túlságosan leme- rült 3 ERROR (Hiba) A LED pirosan villog: A bekapcsolt készülék nem üzemkész 4 SET (Beállítás) Meghatározza a a beviteli módot A hőmérséklet beállítása A hőmérsékletegység (°C vagy °F) beállítása Akkuőr beállítása (Low, Med, High) 5 – Kijelzi a hűtőrekeszben lévő hőmérsékletet A négy számjegyű kijelző első három helye a hőmérsékletet jeleníti meg, míg a negyedik helyen a hőmérsékletegységet (°C vagy °F) jelzi ki. 6 UP + (Fel) Egyszeri megnyomása növeli a kiválasztott beviteli értéket 7 DOWN – (Le) Egyszeri megnyomása csökkenti a kiválasztott beviteli érté- ket CDF18-26-36-46--O-16s.book Seite 279 Freitag, 29. Juni 2018 4:25 16HU Működési leírás CoolFreeze

CDF36, CDF46 Csatlakozóaljzat (3. ábra, 3. oldal) és kezelőmező (5. ábra, 4. oldal): Szám Megnevezés Magyarázat 1 ON/OFF A gombot egy-két másodpercig megnyomva a készülék ki- vagy bekapcsolására szolgál 2 POWER (Tápellátás) Üzemjelző A LED zölden világít: A kompresszor be van kapcsolva A LED narancssárgán világít: A kompresszor ki van kapcsolva A LED narancssárgán villog: A kijelző ki van kapcsolva, az akkumulátor túlságosan lemerült 3 ERROR (Hiba) A LED pirosan villog: A bekapcsolt készülék nem üzem- kész 4 SET (Beállítás) Meghatározza a a beviteli módot A hőmérséklet beállítása A hőmérsékletegység (°C vagy °F) beállítása Akkuőr beállítása (Low, Med, High) 5 – Kijelzi a hűtőrekeszben lévő hőmérsékletet A négy számjegyű kijelző első három helye a hőmérsékletet jeleníti meg, míg a negyedik helyen a hőmérsékletegységet (°C vagy °F) jelzi ki. 6 ADJUST Egyszeri megnyomása növeli a kiválasztott beviteli értéket Egyszeri megnyomása csökkenti a kiválasztott beviteli értéket CDF18-26-36-46--O-16s.book Seite 280 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Kezelés

7.1 Az első használat előtt

7.2 Energiatakarékossági javaslatok

A készülék mûködtetéséhez válasszon jól szellõzõ és napfénytõl védett helyet.

Hagyja lehûlni a meleg ételeket, mielõtt azokat hidegen tartaná a készülékben.

Ne nyissa ki a hûtõkészüléket a szükségesnél gyakrabban.

Ne hagyja nyitva a hûtõkészüléket a szükségesnél hosszabban.

Ha a hűtőládában jégréteg alakult ki, olvassza le.

Kerülje a fölöslegesen alacsony belső hőmérsékletet.

7.3 A hűtőláda csatlakoztatása

➤ Dugja be a 12/24 V-os csatlakozókábelt (1. ábra 2, 3. oldal) az egyenfeszült- ségű aljzatba, majd csatlakoztassa a kábelt a szivargyújtóhoz, illetve egy 12 V-os vagy 24 V-os aljzathoz. MEGJEGYZÉS Mielőtt az új hűtőládát üzembe helyezné, higiéniai okokból tisztítsa meg belül és kívül nedves ruhával (lásd „Tisztítás és karbantartás” fej.,

A készüléket csak a mellékelt tápkábellel csatlakoztassa.

A tápkábelt tilos módosítani. A tápkábel módosítása áramütés kockázatával jár.

Az egyenáramú kábel minden esetben 8 A-es olvadóbiztosítékkal kell védeni. FIGYELEM! Készülékkárosodások veszélye! Kösse le a hűtőládát és más fogyasztókat az akkumulátorról, mielőtt az akkumulátort gyorstöltő készülékkel töltené fel! A készülékek elektronikáját a túlfeszültség károsíthatja. CDF18-26-36-46--O-16s.book Seite 281 Freitag, 29. Juni 2018 4:25 16HU Kezelés CoolFreeze

7.4 Az akkuőr használata

Ha a hűtőládát kikapcsolt gyújtás mellett a járműben használja, akkor a hűtőláda automatikusan kikapcsol, amint a tápfeszültség egy beállítható érték alá csökken. A hűtőkészülék ismét bekapcsol, amint az akkumulátor a feltöltés során eléri az újrabe- kapcsolási feszültséget.

„HIGH” üzemmódban az akkuőr hamarabb jelez, mint „LOW” üzemmód esetén (lásd a következő táblázatot). CDF18

FIGYELEM! Sérülésveszély! Az akkumulátor az akkuőr általi lekapcsolás esetén már nem rendelkezik teljes töltéskapacitásával; ilyen esetben kerülje a többszöri indítást vagy áramfogyasztók hosszabb töltési fázisok nélkül történő üzemeltetését. Gondoskodjon az akkumulátor újratöltéséről. Akkuőr-üzemmód LOW HIGH Kikapcsolási feszültség 12 V esetén 10,2V±0,3V 11,2V±0,3V Újrabekapcsolási feszültség 12 V esetén 11,2V±0,3V 12,2V±0,3V Kikapcsolási feszültség 24 V esetén 22,0 V ± 0,3 V 23,9 V ± 0,3 V Újrabekapcsolási feszültség 24 V esetén 23,3 V ± 0,3 V 25,1 V ± 0,3 V Akkuőr-üzemmód LOW MED HIGH Kikapcsolási feszültség 12 V esetén 10,1 V 11,4 V 11,8 V Újrabekapcsolási feszültség 12 V esetén 11,1 V 12,2 V 12,6 V Kikapcsolási feszültség 24 V esetén 21,5 V 24,1 V 24,6 V Újrabekapcsolási feszültség 24 V esetén 23,0 V 25,3 V 26,2 V CDF18-26-36-46--O-16s.book Seite 282 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Kezelés

CDF26: Az akkuőr-üzemmód beállítása Az akkuőr üzemmódjának módosításához tegye a következőket: ➤ Kapcsolja be a hűtőládát. ➤ Nyomja meg a „SET” gombot háromszor. ➤ Állítsa be a „+”, illetve „–” gomb segítségével az akkumulátorőr megfelelő üzem- módját. ✓ A kijelző néhány másodpercig a kiválasztott üzemmódot mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér. CDF36, CDF46: Az akkuőr-üzemmód beállítása Az akkuőr üzemmódjának módosításához tegye a következőket: ➤ Kapcsolja be a hűtőládát. ➤ Nyomja meg a „SET” gombot háromszor. ➤ Állítsa be az „ADJUST” gomb segítségével az akkumulátorőr megfelelő üzem- módját.

7.5 A hűtőláda használata

➤ A hűtőládát szilárd aljzatra állítsa. Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve és a meleg levegő megfelelően távozhasson. ➤ Csatlakoztassa a hűtőládát, lásd „A hűtőláda csatlakoztatása” fej., 281. oldal. MEGJEGYZÉS Ha a hűtőládát indítóakkumulátorról használja, akkor válassza a „HIGH” akkuőr-üzemmódot. Ha a hűtőládát valamelyik indítóakkumulátorról használja, akkor elegendő a „LOW” akkuőr-üzemmód. Ha hálózati egyenirányítón keresztül váltakozó áramú hálózaton szeretné üzemeltetni a hűtőládát, állítsa az akkuőrt „LOW” értékre. FIGYELEM! Túlmelegedés miatti veszély! Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégí- tően eltávozhasson. Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve. A levegő keringtetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól. CDF18-26-36-46--O-16s.book Seite 283 Freitag, 29. Juni 2018 4:25 16HU Kezelés CoolFreeze

A hűtőláda lezárása ➤ Zárja le a fedelet. ➤ Nyomja le a reteszt (6. ábra 1, 4. oldal) addig, hogy az hallhatóan bekattanjon. CDF18: A hűtőláda bekapcsolása ➤ Indítóakkumulátorról való üzemeltetéshez tolja a „BATTERY MONITOR” tolókap- csolót a „HIGH” értékre, tápakkumulátorról való üzemeltetéshez pedig a „LOW” értékre. ✓ A „POWER” LED zölden világít. ✓ A hűtőláda a belső tér hűtésével kezdi a működést. ➤ Állítsa be a hűtési hőmérsékletet a „TEMPERATURE” hőmérséklet-szabályozóval. ✓ A beállított hűtési hőmérséklet elérése után a „POWER” LED sárgán világít. CDF26, CDF36, CDF46: A hűtőláda bekapcsolása ➤ Nyomja meg az „ON/OFF” gombot három másodpercre. ✓ A „POWER” LED zölden világít. ✓ A kijelző bekapcsol és az aktuális hűtési hőmérsékletet mutatja. ✓ A hűtőláda a belső tér hűtésével kezdi a működést. CDF18: A hűtőláda kikapcsolása ➤ Ürítse ki a hűtőládát. ➤ Kapcsolja ki a hűtőládát: Tolja a „BATTERY MONITOR” tolókapcsolót „0” állásra. ➤ Húzza ki a csatlakozókábelt. Ha a hűtőládát hosszabb ideig nem fogja használni: ➤ Hagyja a fedelet kissé nyitva. Így megakadályozhatja a szagok képződését. FIGYELEM! Túl alacsony hőmérséklet miatti veszély! Ügyeljen arra, hogy csak olyan tárgyak, ill. áruk legyenek a hűtőládában, amelyek lehűthetők a kiválasztott hőmérsékletre. CDF18-26-36-46--O-16s.book Seite 284 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Kezelés

CDF26, CDF36, CDF46: A hűtőláda kikapcsolása ➤ Ürítse ki a hűtőládát. ➤ Kapcsolja ki a hűtőládát. ➤ Húzza ki a csatlakozókábelt. Ha a hűtőládát hosszabb ideig nem fogja használni: ➤ Hagyja a fedelet kissé nyitva. Így megakadályozhatja a szagok képződését.

7.6 A hőmérséklet beállítása

CDF26 ➤ Nyomja meg a „SET” gombot egyszer. ➤ Állítsa be a hűtési hőmérsékletet a „+”, illetve „–” gomb segítségével. ✓ A kijelző néhány másodpercig a beállított kívánt hőmérsékletet mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér. CDF36, CDF46 ➤ Nyomja meg a „SET” gombot egyszer. ➤ Állítsa be a hűtési hőmérsékletet az „ADJUST” gombbal. ✓ A kijelző néhány másodpercig a beállított kívánt hőmérsékletet mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.

7.7 A hőmérséklet mértékegységének kiválasztása

CDF26 A hőmérséklet Celsius-fokban vagy Fahrenheit-fokban jeleníthető meg. Ehhez a következő módon járjon el: ➤ Kapcsolja be a hűtőládát. ➤ Nyomja meg a „SET” gombot kétszer. ➤ Állítsa be a hőmérséklet mértékegységét a „+”, illetve „–” gomb segítségével Celsius- vagy Fahrenheit-fokra. ✓ A kijelző néhány másodpercig mutatja a beállított hőmérsékletegységet. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér. CDF18-26-36-46--O-16s.book Seite 285 Freitag, 29. Juni 2018 4:25 16HU Kezelés CoolFreeze

CDF36, CDF46 A hőmérséklet Celsius-fokban vagy Fahrenheit-fokban jeleníthető meg. Ehhez a következő módon járjon el: ➤ Kapcsolja be a hűtőládát. ➤ Nyomja meg a „SET” gombot kétszer. ➤ Állítsa be a hőmérséklet mértékegységét az „ADJUST” gombbal Celsius- vagy Fahrenheit-fokra.

7.8 A hűtőláda leolvasztása

A levegő nedvességtartalma a párologtatónál vagy a hűtőláda belső terében deret képezve csökkenti a hűtőteljesítményt. Olvassza le időben a készüléket.

A hűtőláda leolvasztásához a következő módon járjon el: ➤ Vegye ki a hűtött árukat. ➤ Tárolja azokat adott esetben egy másik hűtőkészülékben, hogy hidegen marad- janak. ➤ Kapcsolja ki a készüléket. ➤ Hagyja nyitva a fedelet. ➤ Törölje fel az olvadékvizet.

7.9 A csatlakozóbiztosíték (12/24 V) kicserélése

➤ Húzza le a kiegyenlítő hüvelyt (7. ábra 4, 4. oldal) a dugóról. ➤ Csavarozza ki a csavart (7. ábra 5, 4. oldal) a készülékház felső részéből (7. ábra 1, 4. oldal). ➤ Óvatosan emelje le a készülékház felső felét az alsóról (7.ábra6, 4.oldal). ➤ Vegye ki az érintkezőcsapot (7.ábra3, 4.oldal). ➤ Cserélje ki a hibás biztosítékot (7. ábra 2, 4. oldal) azonos értékű (8A 32V) új biztosítékra. ➤ Fordított sorrendben szerelje össze a dugóscsatlakozót. FIGYELEM! Készülékkárosodások veszélye! A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására soha ne használjon kemény vagy hegyes szerszámokat. CDF18-26-36-46--O-16s.book Seite 286 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Tisztítás és karbantartás

7.10 Izzó kicserélése (CDF26, CDF36, CDF46)

➤ Nyomja lefelé a kapcsolókart (8. ábra 2, 4. oldal) úgy, hogy az égő átlátszó alkatrésze (8. ábra 1, 4. oldal) előrefelé levehető legyen. ➤ Cserélje ki az izzólámpát. ➤ Helyezze újból vissza az izzólámpát a házba. 8 Tisztítás és karbantartás

➤ Alkalmanként tisztítsa meg a készüléket kívül-belül nedves ruhával. ➤ Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik. MEGJEGYZÉS - Belső DC biztosíték A készüléken belül kiegészítő DC biztosíték található (szabványos autó- ipari késes biztosíték, 10 A). A biztosítékot csak engedéllyel rendelkező vevőszolgálat cserélheti ki. FIGYELMEZTETÉS! A készüléket minden tisztítás és karbantartás előtt válassza le ahálózatról. FIGYELEM! Sérülés veszélye!

Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.

Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik. CDF18-26-36-46--O-16s.book Seite 287 Freitag, 29. Juni 2018 4:25 16HU Szavatosság CoolFreeze

9Szavatosság A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz. A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

a számla vásárlási dátummal rendelkező másolatát,

a reklamáció okát vagy a hibát tartalmazó leírást. 10 Hibaelhárítás Hiba Lehetséges ok Megoldási javaslat A készülék nem műkö- dik, a LED nem világít. A jármű egyenáramú csatlakozóaljzatában nincs feszültség. A legtöbb járműben be kell kapcsolni a gyújtást ahhoz, hogy feszültség legyen az egyenáramú csatlakozóaljzatban. A váltakozó feszültségű dugaszolóaljzatban nincs feszültség. Próbáljon egy másik aljzatot használni. A készülék nem hűt (a dugóscsatlakozó be van dugva, a „POWER” LED világít). A kompresszor meghi- básodott. A javítást csak engedéllyel rendelkező vevőszolgálat végezheti. A készülék nem hűt (a dugóscsatlakozó be van dugva, az „ERROR” LED villog). Az akkumulátorfeszült- ség túl alacsony. Ellenőrizze és szükség esetén töltse fel az akkumulátort. CDF18-26-36-46--O-16s.book Seite 288 Freitag, 29. Juni 2018 4:25 16HU CoolFreeze Ártalmatlanítás

11 Ártalmatlanítás ➤ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjé- nél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan. DC kimenetről való üzemeltetéskor:A gyújtás be van kap-csolva, a készülék nem működik és a LED nem világít.Elszennyeződött a DC kimenet. Emiatt rossz az elektromos érintkezés.Ha a hűtőkészülék dugasza nagyon fel-melegszik a DC kimenetben, akkor vagy a DC kimenetet kell megtisztítani, vagy esetleg a dugasz van hibásan összesze-relve.Kiégett az egyenáramú dugasz biztosítéka.Cserélje ki a DC dugasz biztosítékát, lásd: „A csatlakozóbiztosíték (12/24 V) kicserélése” fej., 286. oldal.Kiégett a készüléken belüli DC biztosíték.A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.Kiégett a jármű biztosí-téka.Cserélje ki a jármű DC kimenetének biz-tosítékát. Vegye figyelembe a jármű kezelési útmutatóját.Az „ERROR” LED 2 percnél tovább vil-log a következőkép-pen: 3x felvillan, szünet, 3x felvillan, szünet, ...A készülék hibás A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.Hiba Lehetséges ok Megoldási javaslat CDF18-26-36-46--O-16s.book Seite 289 Freitag, 29. Juni 2018 4:25 16HU Műszaki adatok CoolFreeze

12 Műszaki adatok CDF18 CDF26Cikkszám: 9600000460 9600000601Űrtartalom: 18 l 21 l Névleges feszültség: 12 / 24 Vg Névleges áram12 Vg:3,5A5,0A 24 Vg: 1,9 A 2,5 A Hűtési teljesítmény: +10 °C és –18 °C közöttKlímaosztály: N vagy TKörnyezeti hőmérséklet: +16 °C ... +43 °C Hűtőközeg mennyisége: 32 g 35 g

-egyenérték: 0,046 t 0,050 t Üvegházpotenciál (GWP): 1430Méretek (szélesség x magasság x mélység) mm-ben: 465 x 414 x 300 550 x 425 x 260 Súly: 9,5 kg 12,7 kgVizsgálatok/Tanúsítványok:

A hűtőkör R134a közeget tartalmaz. Fluorozott üvegházgázokat tartalmaz Hermetikusan zárt berendezés CDF36 CDF46Cikkszám: 9600005344 9600005346Űrtartalom: 31 l 39 l Névleges feszültség: 12 / 24 Vg Névleges áram12 Vg: 5,0 A 5,0 A 24 Vg: 2,5 A 2,5 A Hűtési teljesítmény: +10 °C és –15 °C közöttKlímaosztály: N vagy TKörnyezeti hőmérséklet: +16 °C ... +43 °C Hűtőközeg mennyisége: 38 g 42 g

-egyenérték: 0,054 t 0,060 t Üvegházpotenciál (GWP): 1430Méretek (szélesség x magasság x mélység) mm-ben: 560 x 380 x 340 560 x 475 x 340 Súly: 12,5 kg 13,7 kgVizsgálatok/Tanúsítványok: MEGJEGYZÉS 32 °C (90 °F) fölötti környezeti hőmérséklet esetén a minimális hőmérséklet már nem érhető el.
