BRUKSANVISNING CoolFreeze CDF 18 DOMETIC

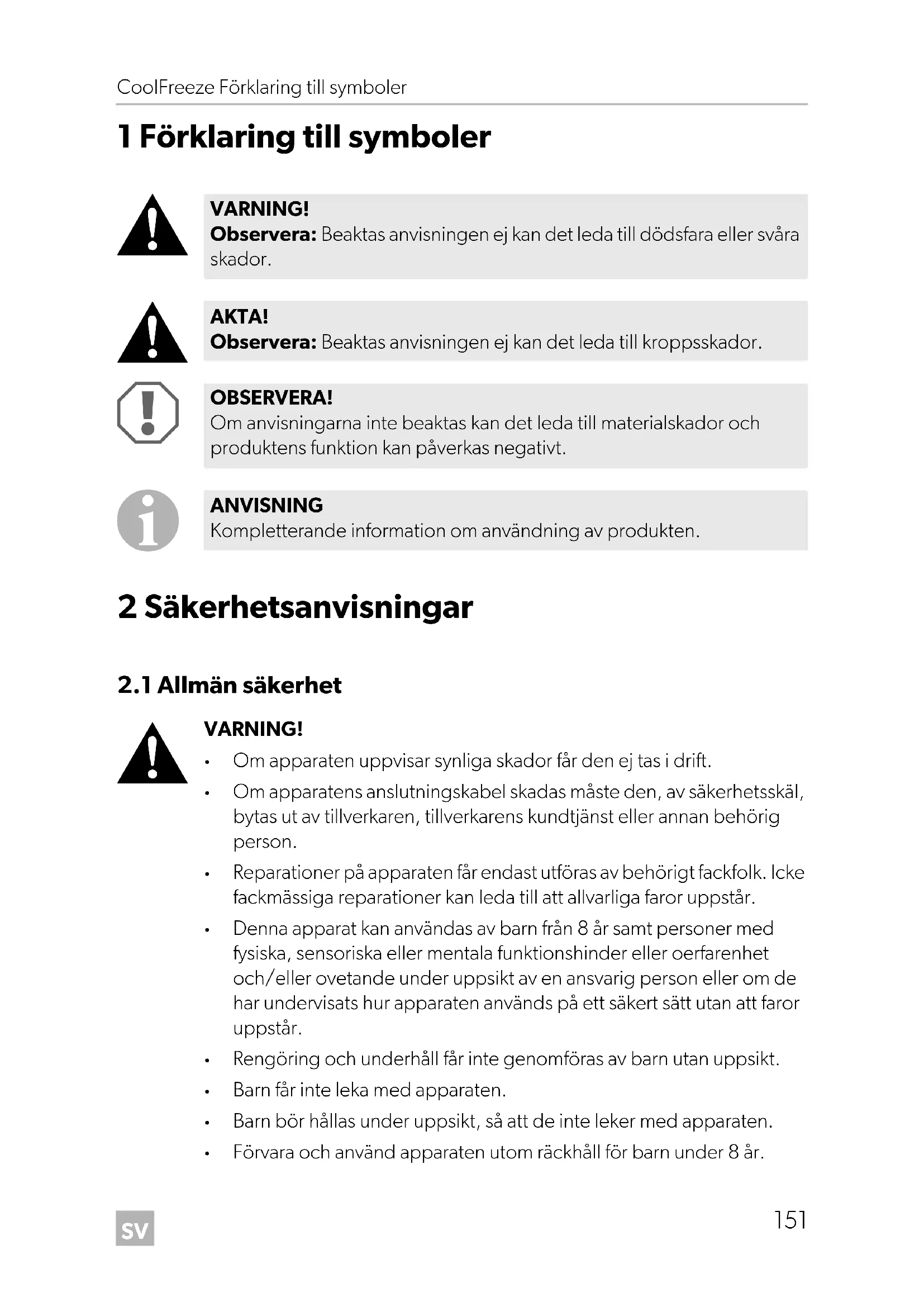

1 Förklaring till symboler

Om apparaten uppvisar synliga skador får den ej tas i drift.

Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.

Reparationer på apparaten får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

Denna apparat kan användas av barn från 8 år samt personer med fysiska, sensoriska eller mentala funktionshinder eller oerfarenhet och/eller ovetande under uppsikt av en ansvarig person eller om de har undervisats hur apparaten används på ett säkert sätt utan att faror uppstår.

Rengöring och underhåll får inte genomföras av barn utan uppsikt.

Barn får inte leka med apparaten.

Barn bör hållas under uppsikt, så att de inte leker med apparaten.

Förvara och använd apparaten utom räckhåll för barn under 8 år. VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. AKTA! Observera: Beaktas anvisningen ej kan det leda till kroppsskador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt. ANVISNING Kompletterande information om användning av produkten. CDF18-26-36-46--O-16s.book Seite 151 Freitag, 29. Juni 2018 4:25 16SV Säkerhetsanvisningar CoolFreeze

Lagra inga ämnen som kan explodera i apparaten, som t.ex. spray- burkar med brännbar drivgas.

Koppla alltid bort apparaten från elnätet – före rengöring och underhåll – efter användning

Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.

Anslut apparaten endast till ett DC-uttag i fordonet med DC- anslutningskabel.

Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutnings- kabeln.

Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteriladdare ansluts.

Skilj apparaten från elnätet eller stäng av den när motorn stängs av. Annars kan batteriet urladdas.

Kylapparaten är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel.

Kylapparaten isolering innehåller brännbart cyklopentan. Gaserna i isoleringsmaterialet gör att materialet kräver särskild hantering. Lämna in kylboxen till en lämplig återvinningscentral när den inte ska använ- das längre.

Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten är torra.

Använd inga elektriska apparater för arbeten inne i kylapparaten. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren.

Ställ inte kylapparaten i närheten av öppen eld eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.). CDF18-26-36-46--O-16s.book Seite 152 Freitag, 29. Juni 2018 4:25 16SV CoolFreeze Leveransomfattning

Risk för överhettning! Se till att värmen som alstras under användningen kan avledas ordentligt. Apparaten måste har tillräckligt stort avstånd till väggen/andra föremål, så att luften kan cirkulera fritt.

Se till att ventilationsspringorna inte täcks över.

Fyll inte innerfacket med vätskor eller is.

Doppa aldrig ned apparaten i vatten.

Skydda apparaten och kablarna mot hetta och fukt. 3 Leveransomfattning bild 1, sida 3, visar leveransomfattningen. 4Tillbehör Om kylen ansluts till en växelströmkälla rekommenderar vi att följande nätadaptrar används: Finns som tillbehör (medföljer inte leveransen):

110–240 V: CoolPower MPS35. 5 Ändamålsenlig användning Kylboxen är avsedd för kylning och djupfrysning av livsmedel. Den kan även använ- das på båtar. Apparaten är avsedd för 12 Vg- och 24 Vg-elsystem i bilar (cigarettändare), båtar eller husbilar. Pos. Mängd Beteckning 11Kylbox med kompressor 2 1 Anslutningskabel för likströmsanslutning – 1 Bruksanvisning CDF18-26-36-46--O-16s.book Seite 153 Freitag, 29. Juni 2018 4:25 16SV Funktionsbeskrivning CoolFreeze

6 Funktionsbeskrivning Kylboxen både kyler och djupfryser varor. Kylningsprocessen sker i en underhållsfri, CFC-fri kylkrets med kompressor. Den extrastarka CFC-fria isoleringen och den kraftiga kompressorn möjliggör mycket snabb kylning. Kylboxen är lämpad för mobil användning. Kylboxen tål kortvarig krängning på 30° (för användning på båtar). En tvåläges (CDF18)/treläges (CDF26, CDF36, CDF46) batterivakt i apparaten skyddar fordonsbatteriet mot urladdning.

6.1 Reglage, display och lysdioder

CDF18 Kontrollpanel och uttag (bild 2, sida 3): ANVISNING Om apparaten ansluts till en växelströmkälla rekommenderar vi att följade likriktare används:

110–240 V: CoolPower MPS35 AKTA! Hälsorisk! Kontrollera om apparatens kyleffekt motsvarar kravet för de livsmedel eller mediciner du vill hålla kalla. Pos. Beteckning Förklaring1 TEMPERATURE Termostat;kyltemperatur, högsta/lägsta läge :COLD: +10 °CFREEZE: –18 °C2 POWER Lysdiod (LED)LED lyser grönt: apparaten påslagen och klar för användningLED lyser gult: inställd temperatur har nåtts CDF18-26-36-46--O-16s.book Seite 154 Freitag, 29. Juni 2018 4:25 16SV CoolFreeze Funktionsbeskrivning

CDF26 Uttag (bild 3, sida 3) och kontrollpanel (bild 4, sida 3): 3 ERROR LED blinkar rött: påslagen, men inte klar för använd- ning. 4 BATTERY MONITOR Påslagning/batterivakt: 0: kylboxen avstängd HIGH: apparaten påslagen, batterivakten är i läget HIGH LOW: apparaten påslagen, batterivakten är i läget LOW 5 12/24V DC Uttag likström Pos. Beteckning Förklaring 1 På/av-knapp Slår på och av kylboxen när knappen trycks ned 1 – 2 sekunder 2POWER Lysdiod LED lyser grönt: kompressorn på LED lyser orange: kompressorn avstängd LED blinkar orange: displayen är avstängd, låg batterinivå 3 ERROR LED blinkar rött: Apparaten påslagen, men inte klar för användning 4 SET Aktiverar inmatningsläget Ställa in temperaturen Ställa in temperaturenhet (°Celsius eller °Fahrenheit) Ställa in batterivakten 5 – Visar temperaturen i kylfacket De första tre tecknen anger temperaturen, det fjärde tecknet anger temperaturenheten (°C eller °F). 6 UP + En tryckning höjer valt inställningsvärde 7 DOWN – En tryckning sänker valt inställningsvärde Pos. Beteckning Förklaring CDF18-26-36-46--O-16s.book Seite 155 Freitag, 29. Juni 2018 4:25 16SV Användning CoolFreeze

CDF36, CDF46 Uttag (bild 3, sida 3) och kontrollpanel (bild 5, sida 4): 7Användning

7.1 Före den första användningen

7.2 Tips för energibesparing

Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.

Låt varm mat svalna innan den läggs in i kylapparaten. Pos. Beteckning Förklaring1 På/av-knapp Slår på och av kylboxen när knappen trycks ned 1 – 2 sekunder2POWER LysdiodLED lyser grönt: kompressorn påLED lyser orange: kompressorn avstängdLED blinkar orange: displayen är avstängd, låg batterinivå3 ERROR LED blinkar rött: Apparaten påslagen, men inte klar för användning4 SET Aktiverar inmatningslägetStälla in temperaturenStälla in temperaturenhet (°Celsius eller °Fahrenheit)Ställa in batterivakten5 – Visar temperaturen i kylfacketDe första tre tecknen anger temperaturen, det fjärde tecknet anger temperaturenheten (°C eller °F).6 ADJUST En tryckning höjer valt inställningsvärdeEn tryckning sänker valt inställningsvärde ANVISNING Innan kylboxen tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och skötsel” på sidan 163). CDF18-26-36-46--O-16s.book Seite 156 Freitag, 29. Juni 2018 4:25 16SV CoolFreeze Användning

Öppna inte kylapparaten oftare än nödvändigt.

Låt inte kylskåpsdörren stå öppen längre än nödvändigt.

Frosta av kylboxen så snart det bildas is i den.

➤ Anslut 12/24 V-anslutningskabeln (bild 1 2, sida 3) till likströmsuttaget och till cigarettuttaget eller ett 12 V eller 24 V-uttag i fordonet.

7.4 Använda batterivakten

När kylboxen används utan påslagen tändning i fordonet, stängs den av automatiskt om försörjningsspänningen sjunker under ett inställbart värde. Kylboxen startar så fort batteriet har laddats upp och återinkopplingsspänningen nås.

I läget ”HIGH” reagerar batterivakten tidigare än i läget ”LOW” (se efterföljande tabell). VARNING!

Modifiera inte nätkabeln. Modifiering av nätkabeln kan orsaka säker- hetsrisker.

DC-kabeln måste alltid skyddas med en 8 A säkring. OBSERVERA! Risk för skador på kylboxen! Koppla bort kylboxen och andra elförbrukare från batteriet innan en batteriladdare ansluts till batteriet. Överspänning kan skada elektroniken. OBSERVERA! Risk för skador! När batterivakten stänger av kylboxen har batteriet inte längre full ladd- ningskapacitet; starta då inte fordonet onödigt ofta och använd inga andra strömförbrukare utan längre laddningsperioder. Se till att batteriet laddas igen. CDF18-26-36-46--O-16s.book Seite 157 Freitag, 29. Juni 2018 4:25 16SV Användning CoolFreeze

CDF26: Ställa in batterivaktens läge Gör på följande sätt för att ändra batterivaktens inställning: ➤ Slå på kylboxen. ➤ Tryck på knappen ”SET” tre gånger. ➤ Ställ in temperaturvaktens läge med knapparna ”+” och ”–”. ✓ På displayen visas det inställda läget i några sekunder. Displayen blinkar några gånger innan aktuell temperatur visas igen. Batterivaktens läge LOW HIGH Frånkopplingsspänning vid 12 V 10,2V ± 0,3V 11,2V ± 0,3V Återinkopplingsspänning vid 12 V 11,2 V ± 0,3 V 12,2 V ± 0,3 V Frånkopplingsspänning vid 24 V 22,0 V ± 0,3 V 23,9 V ± 0,3 V Återinkopplingsspänning vid 24 V 23,3 V ± 0,3 V 25,1 V ± 0,3 V Batterivaktens läge LOW MED HIGH Frånkopplingsspänning vid 12 V 10,1 V 11,4 V 11,8 V Återinkopplingsspänning vid 12 V 11,1 V 12,2 V 12,6 V Frånkopplingsspänning vid 24 V 21,5 V 24,1 V 24,6 V Återinkopplingsspänning vid 24 V 23,0 V 25,3 V 26,2 V ANVISNING Välj läget ”HIGH” för batterivakten om kylboxen försörjs av start- batteriet. Om kylboxen ansluts till ett förbrukarbatteri räcker läget ”LOW” för batterivakten. Om kylboxen ansluts till växelström via en likriktare ska batterivakten ställas in på läget ”LOW”. CDF18-26-36-46--O-16s.book Seite 158 Freitag, 29. Juni 2018 4:25 16SV CoolFreeze Användning

CDF36, CDF46: Ställa in batterivaktens läge Gör på följande sätt för att ändra batterivaktens inställning: ➤ Slå på kylboxen. ➤ Tryck på knappen ”SET” tre gånger. ➤ Använd knappen ”ADJUST” för att ställa in batterivaktens läge.

7.5 Använda kylboxen

➤ Ställ kylboxen på ett fast underlag. Se till att ventilationsspringorna inte täcks över och att den varma luften kan avle- das utan hinder. ➤ Anslut kylboxen, se kapitel ”Ansluta kylboxen” på sidan 157.

Låsa kylboxen ➤ Stäng locket. ➤ Tryck låset (bild 6 1, sida 4) nedåt tills det hörs att det hakar fast. CDF18: Slå på kylboxen ➤ Ställ skjutreglaget ”BATTERY MONITOR”på läget ”HIGH” när startbatteriet är anslutet och på ”LOW” när ett förbrukarbatteri är anslutet. ✓ Lysdiod ”POWER” lyser grönt. ✓ Kylboxen startar och kyler kylfacket. ➤ Ställ in kyltemperaturen med termostaten ”TEMPERATURE”. ✓ När den inställda temperaturen har nåtts lyser lysdioden ”POWER” gult. OBSERVERA! Risk för överhettning! Se till att värmen som alstras under användningen kan avledas ordentligt. Se till att ventilationsspringorna inte täcks över. Apparaten måste har tillräckligt stort avstånd till väggen/andra föremål, så att luften kan cirkulera fritt. OBSERVERA! Varor kan skadas av för låg temperatur! Se till att det endast finns föremål resp. varor i kylboxen som får kylas till den inställda temperaturen. CDF18-26-36-46--O-16s.book Seite 159 Freitag, 29. Juni 2018 4:25 16SV Användning CoolFreeze

CDF26, CDF36, CDF46: Slå på kylboxen ➤ Tryck på knappen ”ON/OFF” och håll den nedtryckt i tre sekunder. ✓ Lysdioden ”POWER” lyser grönt. ✓ Displayen slås på och den aktuella kyltemperaturen visas. ✓ Kylboxen startar och kyler kylfacket. CDF18: Stänga av kylboxen ➤ Töm kylboxen. ➤ Stäng av kylboxen: ställ skjutreglaget ”BATTERY MONITOR” på läget ”0”. ➤ Dra ut anslutningskabeln. Om kylboxen inte ska användas under en längre tid: ➤ Låt locket vara lite öppet. På så sätt förhindrar man att det bildas störande lukt. CDF26, CDF36, CDF46: Stänga av kylboxen ➤ Töm kylboxen. ➤ Stäng av kylboxen. ➤ Dra ut anslutningskabeln. Om kylboxen inte ska användas under en längre tid: ➤ Låt locket vara lite öppet. På så sätt förhindrar man att det bildas störande lukt.

7.6 Ställa in temperaturen

CDF26 ➤ Tryck en gång på knappen ”SET”. ➤ Ställ in kyltemperaturen med knapparna ”+” och ”–”. ✓ På displayen visas den inställda kyltemperaturen i några sekunder. Displayen blin- kar några gånger innan aktuell temperatur visas igen. CDF18-26-36-46--O-16s.book Seite 160 Freitag, 29. Juni 2018 4:25 16SV CoolFreeze Användning

CDF36, CDF46 ➤ Tryck en gång på knappen ”SET”. ➤ Använd knappen ”ADJUST” för att ställa in kyltemperaturen. ✓ På displayen visas den inställda kyltemperaturen i några sekunder. Displayen blin- kar några gånger innan aktuell temperatur visas igen.

7.7 Välja temperaturenhet

CDF26 Temperaturen kan visas i °Celsius och °Fahrenheit. Tillvägagångssätt: ➤ Slå på kylboxen. ➤ Tryck två gånger på knappen ”SET”. ➤ Använd knapparna ”+” och ”–” för att välja temperaturenhet °Celsius eller °Fah- renheit. ✓ På displayen visas den inställda temperaturenheten i några sekunder. Displayen blinkar några gånger innan aktuell temperatur visas igen. CDF36, CDF46 Temperaturen kan visas i °Celsius och °Fahrenheit. Tillvägagångssätt: ➤ Slå på kylboxen. ➤ Tryck två gånger på knappen ”SET”. ➤ Använd ”ADJUST” för att ställa in temperaturenhet °Celsius eller °Fahrenheit.

7.8 Avfrosta kylboxen

Luftfuktigheten kan avsätta sig som frost på förångaren och i kylboxen, om så sker minskar kylförmågan. Frosta då av kylboxen så snart som möjligt.

Avfrosta: ➤ Tag ut varorna. ➤ Lagra dem vid behov i ett annat kylskåp, så att de förblir kalla. OBSERVERA! Risk för skador på kylboxen! Avlägsna aldrig isbeläggningar eller fastfrysna föremål med hårda eller vassa/spetsiga verktyg. CDF18-26-36-46--O-16s.book Seite 161 Freitag, 29. Juni 2018 4:25 16SV Användning CoolFreeze

➤ Stäng av kylboxen. ➤ Låt locket vara öppet. ➤ Torka upp vattnet.

7.9 Byta säkring till stickkontakten (12/24 V)

➤ Drag bort utjämningshylsan (bild 7 4, sida 4) från kontakten. ➤ Skruva ut skruven (bild 7 5, sida 4) ur den övre kontakthalvan (bild 7 1, sida 4). ➤ Lossa försiktigt den övre kontakthalvan från den undre kontakthalvan (bild 7 6, sida 4). ➤ Ta ut kontaktsiftet (bild 7 3, sida 4). ➤ Byt ut den trasiga säkringen (bild 7 2, sida 4) mot en ny säkring med samma värde (8A 32V). ➤ Sätt ihop kontakten i omvänd ordningsföljd igen.

➤ Tryck ned stiftet (bild 8 2, sida 4) så att armaturens genomskinliga del (bild 8 1, sida 4) kan tas av framåt. ➤ Byt glödlampa. ➤ Sätt in lampan i höljet igen. ANVISNING - Invändig säkring för likström Det finns en extra säkring för likström inuti apparaten (standard bladsäk- ring för bilar, 10 A). Säkringen får endast bytas på en auktoriserad repa- rationscentral. CDF18-26-36-46--O-16s.book Seite 162 Freitag, 29. Juni 2018 4:25 16SV CoolFreeze Rengöring och skötsel

8 Rengöring och skötsel

➤ Rengör apparaten då och då in- och utvändigt med en fuktig trasa. ➤ Kontrollera att luftnings-/ventilationsöppningarna är rena från damm och annat smuts så att värmen i vid användning kan avledas ordentligt så att produkten inte skadas. 9 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

en kopia på fakturan med inköpsdatum,

en reklamationsbeskrivning/felbeskrivning. VARNING! Koppla alltid bort apparaten från elnätet före rengöring och skötsel. OBSERVERA! Risk för skador!

Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.

Använd inga skarpa rengöringsmedel eller hårda föremål vid rengöring, det kan skada kylapparaten. CDF18-26-36-46--O-16s.book Seite 163 Freitag, 29. Juni 2018 4:25 16SV Felsökning CoolFreeze

10 Felsökning Störning Möjlig orsak Lösning Apparaten fungerar inte, lysdioden lyser inte. Det finns ingen spän- ning i fordonets uttag för likström. På de flesta fordon finns det ingen spän- ning i uttaget för likström om tändningen inte har slagits på. Ingen spänning i växel- strömsuttaget. Prova med ett annat uttag. Kylboxen kyler inte (kontakten är insatt, lysdioden ”POWER” lyser). Kompressorn defekt. Reparationer får endast utföras av aukto- riserad kundservice. Kylboxen kyler inte (kontakten är insatt, lysdioden ”ERROR” blinkar). Batterispänningen är för låg. Kontrollera batteriet, ladda det vid behov. Vid drift från uttag för likström: Tändningen är påsla- gen men apparaten fungerar inte och lysdi- oden lyser inte. Uttaget för likström är smutsigt. Det ger dålig elektrisk kontakt. Om kylboxens stickkontakt blir mycket varm i uttaget för likström, måste antingen uttaget för likström rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten. Likströmskontaktens säkring har gått. Byt säkringen i likströmskontakten, se kapitel ”Byta säkring till stickkontakten (12/24 V)” på sidan 162. Säkringen för likström inuti apparaten har gått. Reparationer får endast utföras på en auktoriserad reparationscentral. Fordonets säkring har gått. Byt säkringen för fordonets likströmsut- tag. Se fordonets bruksanvisning. Lysdioden ”Error” blinkar längre än 2 min som följer: 3x blink, paus, 3x blink, paus, … Apparaten defekt. Reparationer får endast utföras av aukto- riserad kundservice. CDF18-26-36-46--O-16s.book Seite 164 Freitag, 29. Juni 2018 4:25 16SV CoolFreeze Avfallshantering

11 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning. När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. 12 Tekniska data CDF18 CDF26Artikel-nr: 9600000460 9600000601Volym: 18 l 21 lAnslutningsspänning: 12/24 VgNominell ström12 Vg: 3,5 A 5,0 A 24 Vg: 1,9 A 2,5 A Kyleffekt: +10 °C till –18 °CKlimatklass: N eller TOmgivningstemperatur: +16 °C till +43 °C Mängd kylvätska: 32 g 35 g Motsvarande CO : 0,046 t 0,050 tGlobal uppvärmningspotential (GWP):

Kylkretsen innehåller R134a. Innehåller fluorerade växthusgaser Hermetiskt sluten utrustning CDF36 CDF46Artikel-nr: 9600005344 9600005346Volym: 31 l 39 lAnslutningsspänning: 12/24 VgNominell ström12 Vg: 5,0 A 5,0 A 24 Vg: 2,5 A 2,5 A Kyleffekt: +10 °C till –15 °CKlimatklass: N eller TOmgivningstemperatur: +16 °C till +43 °C Mängd kylvätska: 38 g 42 g Motsvarande CO : 0,054 t 0,060 tGlobal uppvärmningspotential (GWP):

Mått (B x H x D) i mm: 560 x 380 x 340 560 x 475 x 340 Vikt: 12,5 kg 13,7 kgBesiktningar/certifikat: ANVISNING Om omgivningstemperaturen ligger över 32 °C (90 °F) nås inte den lägsta temperaturen (min temperatur).
