BEDIENUNGSANLEITUNG CoolFreeze CDF 18 DOMETIC

COOLING BOXES COOLFREEZE CDF18-26-36-46--O-16s.book Seite 1 Freitag, 29. Juni 2018 4:25 16CDF18-26-36-46--O-16s.book Seite 2 Freitag, 29. Juni 2018 4:25 16CoolFreeze

CDF18-26-36-46--O-16s.book Seite 3 Freitag, 29. Juni 2018 4:25 16CoolFreeze

CDF18-26-36-46--O-16s.book Seite 4 Freitag, 29. Juni 2018 4:25 16EN CoolFreeze

CDF18-26-36-46--O-16s.book Seite 21 Freitag, 29. Juni 2018 4:25 16EN Technical data CoolFreeze

CDF18-26-36-46--O-16s.book Seite 22 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze

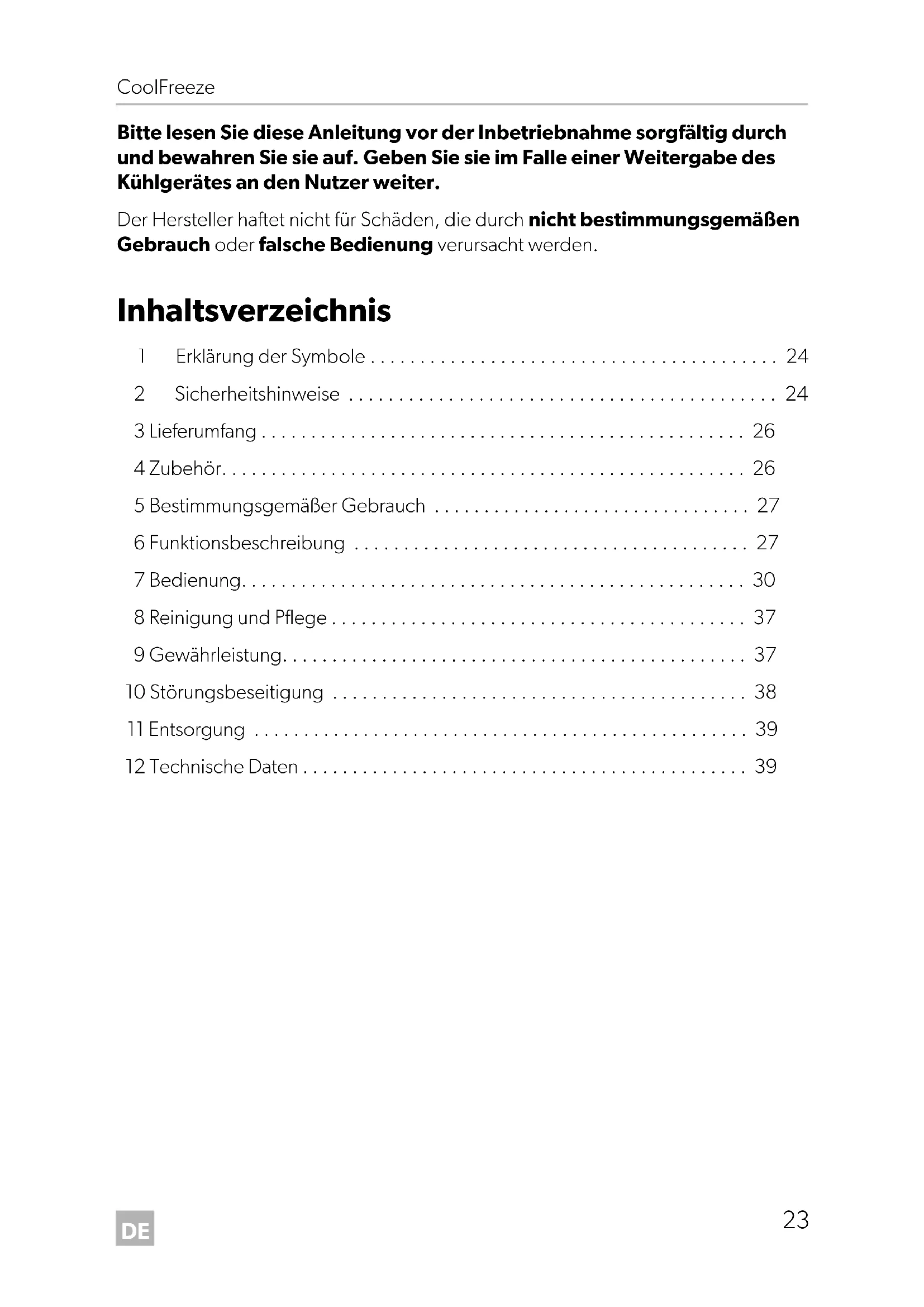

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 24
• 2 Sicherheitshinweise p. 24
• 3 Lieferumfang p. 26
• 4 Zubehör p. 26
• 5 Bestimmungsgemäßer Gebrauch p. 27
• 6 Funktionsbeschreibung p. 27
• 7 Bedienung p. 30
• 8 Reinigung und Pflege p. 37
• 9 Gewährleistung p. 37
• 10 Störungsbeseitigung p. 38
• 11 Entsorgung p. 39
• 12 Technische Daten CDF18-26-36-46--O-16s.book Seite 23 Freitag, 29. Juni 2018 4:25 16DE Erklärung der Symbole CoolFreeze p. 39

1 Erklärung der Symbole

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durch- geführt werden. Durch unsachgemäße Reparaturen können erheb- liche Gefahren entstehen.

Dieses Kühlgerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlgerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. CDF18-26-36-46--O-16s.book Seite 24 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Sicherheitshinweise

Kinder dürfen nicht mit dem Kühlgerät spielen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlgerät spielen.

Verwahren und benutzen Sie das Kühlgerät außerhalb der Reichweite von Kindern unter 8 Jahren.

Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.

Trennen Sie das Kühlgerät von der Stromversorgung – vor jeder Reinigung und Pflege – nach jedem Gebrauch

Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

Schließen Sie das Kühlgerät nur mit dem Gleichstrom-Anschlusskabel an das Gleichstromnetz im Fahrzeug an.

Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeug- batterie ab, bevor Sie ein Schnellladegerät anschließen.

Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.

Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

Die Isolierung des Kühlgeräts enthält brennbares Zyklopentan und erfordert ein besonderes Entsorgungsverfahren. Führen Sie das Kühl- gerät am Ende seiner Lebensdauer einer ordnungsgemäßen Entsorgung zu.

2.2 Sicherheit beim Betrieb des Kühlgerätes

Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. CDF18-26-36-46--O-16s.book Seite 25 Freitag, 29. Juni 2018 4:25 16DE Lieferumfang CoolFreeze

Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gas- öfen usw.) ab.

Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme aus- reichend abgeführt werden kann. Sorgen Sie dafür, dass das Kühl- gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

Tauchen Sie das Kühlgerät nie in Wasser.

Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. 3 Lieferumfang Abb. 1, Seite 3, zeigt den Lieferumfang. 4Zubehör Wir empfehlen zum Betrieb des Kühlgerätes an Wechselstrom die Verwendung folgender Netzadapter. Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

110–240 V: CoolPower MPS35 Pos. Menge Bezeichnung11Kompressor-Kühlbox2 1 Gleichstrom-Anschlusskabel– 1 Bedienungsanleitung CDF18-26-36-46--O-16s.book Seite 26 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Bestimmungsgemäßer Gebrauch

5 Bestimmungsgemäßer Gebrauch Die Kompressor-Kühlbox eignet sich zum Kühlen und Tiefkühlen von Lebensmitteln. Die Kompressor-Kühlbox ist auch für den Betrieb auf Booten geeignet. Die Kompressor-Kühlbox ist für den Betrieb an einer 12-Vg- oder 24-Vg- Bordnetzsteckdose eines Fahrzeugs (Gleichstrom-Steckdose), Boots oder Wohn- mobils ausgelegt.

6 Funktionsbeschreibung Das Kühlgerät kann Waren abkühlen und kühl halten sowie tiefkühlen. Die Kühlung erfolgt durch einen wartungsfreien Kühlkreislauf mit Kompressor. Die extra starke Isolierung und der leistungsstarke Kompressor gewährleisten eine besonders schnelle Kühlung. Das Kühlgerät ist für den mobilen Einsatz geeignet. Beim Einsatz auf Booten kann das Kühlgerät einer kurzzeitigen Krängung von 30° ausgesetzt werden. Ein im Kühlgerät integrierter, zweistufiger (CDF18) / dreistufiger (CDF26, CDF36, CDF46) Batteriewächter schützt Ihre Fahrzeugbatterie vor zu tiefer Entladung. HINWEIS Wir empfehlen zum Betrieb der Kompressor-Kühlbox an Wechselstrom die Verwendung folgender Netzadapter:

110–240 V: CoolPower MPS35 VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung der Kompressor-Kühlbox den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen. CDF18-26-36-46--O-16s.book Seite 27 Freitag, 29. Juni 2018 4:25 16DE Funktionsbeschreibung CoolFreeze

6.1 Bedien- und Anzeigeelemente

CDF18 Bedienfeld und Anschlussbuchse (Abb. 2, Seite 3): CDF26 Anschlussbuchse (Abb. 3, Seite 3) und Bedienfeld (Abb. 4, Seite 3): Pos. Bezeichnung Erklärung 1 TEMPERATURE Temperaturregler, Kühltemperatur in den Endstellungen: COLD: +10 °C FREEZE: –18 °C 2 POWER Betriebsanzeige LED leuchtet grün: Gerät ist eingeschaltet und betriebsbereit LED leuchtet gelb: eingestellte Temperatur ist erreicht 3 ERROR LED blinkt rot: Batteriespannung nicht ausreichend 4 BATTERY MONITOR Einschalter/Batteriewächter: 0: Gerät ist ausgeschaltet HIGH: Gerät ist eingeschaltet, Batterie- wächter ist im Modus HIGH LOW: Gerät ist eingeschaltet, Batterie- wächter ist im Modus LOW 5 12/24 V DC Anschlussbuchse Gleichspannungsversorgung Pos. Bezeichnung Erklärung 1 ON/OFF Schaltet das Kühlgerät ein oder aus, wenn die Taste ein bis zwei Sekunden gedrückt wird 2 POWER Betriebsanzeige LED leuchtet grün: Kompressor ist an LED leuchtet orange: Kompressor ist aus LED blinkt orange: Display ist ausgeschaltet, Batterie- status zu niedrig CDF18-26-36-46--O-16s.book Seite 28 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Funktionsbeschreibung

CDF36, CDF46 Anschlussbuchse (Abb. 3, Seite 3) und Bedienfeld (Abb. 5, Seite 4): 3 ERROR LED blinkt rot: eingeschaltetes Gerät ist nicht betriebsbereit 4 SET Wählt den Eingabemodus Temperatur einstellen Temperatureinheit (°Celsius oder °Fahrenheit) einstellen Batteriewächter einstellen (Low, Med, High) 5 – Zeigt die Temperatur im Kühlfach an Die ersten drei Stellen des vierstelligen Displays zeigen die Temperatur, die vierte Stelle die Temperatureinheit (°C oder °F) an. 6 UP + Einmal Antippen erhöht den gewählten Eingabewert 7 DOWN – Einmal Antippen verringert den gewählten Eingabewert Pos. Bezeichnung Erklärung 1 ON/OFF Schaltet das Kühlgerät ein oder aus, wenn die Taste ein bis zwei Sekunden gedrückt wird 2 POWER Betriebsanzeige LED leuchtet grün: Kompressor ist an LED leuchtet orange: Kompressor ist aus LED blinkt orange: Display ist ausgeschaltet, Batteriestatus zu niedrig 3 ERROR LED blinkt rot: eingeschaltetes Gerät ist nicht betriebsbereit 4 SET Wählt den Eingabemodus Temperatur einstellen Temperatureinheit (°Celsius oder °Fahrenheit) einstellen Batteriewächter einstellen (Low, Med, High) 5 – Zeigt die Temperatur im Kühlfach an Die ersten drei Stellen des vierstelligen Displays zeigen die Temperatur, die vierte Stelle die Temperatureinheit (°C oder °F) an. Pos. Bezeichnung Erklärung CDF18-26-36-46--O-16s.book Seite 29 Freitag, 29. Juni 2018 4:25 16DE Bedienung CoolFreeze

7.1 Vor dem ersten Gebrauch

7.2 Tipps zum Energiesparen

Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.

Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.

Öffnen Sie das Kühlgerät nicht häufiger als nötig.

Lassen Sie das Kühlgerät nicht länger offen als nötig.

Tauen Sie das Kühlgerät ab, sobald sich eine Eisschicht gebildet hat.

Vermeiden Sie eine unnötig tiefe Innentemperatur.

7.3 Kühlgerät anschließen

6 ADJUST Einmal Antippen erhöht den gewählten EingabewertEinmal Antippen verringert den gewählten Eingabewert HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie sie aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 37). WARNUNG!

Schließen Sie das Gerät nur mit dem mitgelieferten Gleichstrom- Anschlusskabel an.

Das Gleichstrom-Anschlusskabel darf nicht verändert werden. Das Modifizieren des Gleichstrom-Anschlusskabels kann Sicherheits- risiken verursachen.

Das Gleichstrom-Anschlusskabel muss immer durch eine 8 A-Sicherung geschützt sein. ACHTUNG! Gefahr von Geräteschäden! Klemmen Sie das Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen. Pos. Bezeichnung Erklärung CDF18-26-36-46--O-16s.book Seite 30 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Bedienung

➤ Stecken Sie das Gleichstrom-Anschlusskabel (Abb. 1 2, Seite 3) in die Gleich- spannungsbuchse und schließen Sie es an die Gleichstromsteckdose an.

7.4 Batteriewächter verwenden

Wird das Kühlgerät bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich das Kühlgerät selbstständig ab, sobald die Versorgungsspannung unter einen einstellbaren Wert abfällt. Das Kühlgerät schaltet sich wieder ein, sobald durch Auf- ladung der Batterie die Wiedereinschaltspannung erreicht wird.

Im Modus „HIGH“ spricht der Batteriewächter schneller an als in der Stufe „LOW“ (siehe folgende Tabelle). CDF18

ACHTUNG! Beschädigungsgefahr! Die Batterie besitzt beim Abschalten durch den Batteriewächter nicht mehr ihre volle Ladekapazität. Vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird. Batteriewächter-Modus LOW HIGH Ausschaltspannung bei 12 V 10,2V ± 0,3V 11,2V ± 0,3V Wiedereinschaltspannung bei 12 V 11,2 V ± 0,3 V 12,2 V ± 0,3 V Ausschaltspannung bei 24 V 22,0 V ± 0,3 V 23,9 V ± 0,3 V Wiedereinschaltspannung bei 24 V 23,3 V ± 0,3 V 25,1 V ± 0,3 V Batteriewächter-Modus LOW MED HIGH Ausschaltspannung bei 12 V 10,1 V 11,4 V 11,8 V Wiedereinschaltspannung bei 12 V 11,1 V 12,2 V 12,6 V Ausschaltspannung bei 24 V 21,5 V 24,1 V 24,6 V Wiedereinschaltspannung bei 24 V 23,0 V 25,3 V 26,2 V CDF18-26-36-46--O-16s.book Seite 31 Freitag, 29. Juni 2018 4:25 16DE Bedienung CoolFreeze

CDF26: Batteriewächtermodus einstellen Um den Modus für den Batteriewächter zu ändern, gehen Sie wie folgt vor: ➤ Schalten Sie die Kühlbox ein. ➤ Drücken Sie die Taste „SET“ dreimal. ➤ Stellen Sie mit den Tasten „+“ bzw. „–“ den Modus für den Batteriewächter ein. ✓ Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurück- kehrt. CDF36, CDF46: Batteriewächtermodus einstellen Um den Modus für den Batteriewächter zu ändern, gehen Sie wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie die Taste „SET“ dreimal. ➤ Stellen Sie mit der Taste „ADJUST“ den Modus für den Batteriewächter ein.

7.5 Kühlgerät benutzen

➤ Stellen Sie das Kühlgerät auf eine feste Unterlage. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt sind und die erwärmte Luft gut abziehen kann. HINWEIS Wenn das Kühlgerät von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus „HIGH“. Wenn das Kühlgerät an eine Versorgungsbatterie angeschlossen ist, reicht der Batteriewächter- Modus „LOW“ aus. Wenn Sie das Kühlgerät über einen Netzadapter am Wechselstromnetz betreiben wollen, stellen Sie den Batteriewächter auf „LOW“. ACHTUNG! Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. Sorgen Sie dafür, dass das Kühlgerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann. CDF18-26-36-46--O-16s.book Seite 32 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Bedienung

➤ Schließen Sie das Kühlgerät an, siehe Kapitel „Kühlgerät anschließen“ auf Seite 30.

Kühlgerät verriegeln ➤ Schließen Sie den Deckel. ➤ Drücken Sie die Verriegelung (Abb. 6 1, Seite 4) nach unten, bis sie hörbar einrastet. CDF18: Kühlgerät einschalten ➤ Schieben Sie den Schiebeschalter „BATTERY MONITOR“ auf „HIGH“ für Betrieb an einer Starterbatterie oder auf „LOW“ für Betrieb an einer Versorgungsbatterie. ✓ Die LED „POWER“ leuchtet grün. ✓ Das Kühlgerät startet mit dem Kühlen des Innenraums. ➤ Stellen Sie die Kühltemperatur mit dem Temperaturregler „TEMPERATURE“ ein. ✓ Wenn die eingestellte Kühltemperatur erreicht ist, leuchtet die LED „POWER“ gelb. CDF26, CDF36, CDF46: Kühlgerät einschalten ➤ Drücken Sie die Taste „ON/OFF“ für drei Sekunden. ✓ Die LED „POWER“ leuchtet grün. ✓ Das Display schaltet sich ein und zeigt die aktuelle Kühltemperatur an. ✓ Das Kühlgerät startet mit dem Kühlen des Innenraums. CDF18: Kühlgerät ausschalten ➤ Räumen Sie das Kühlgerät leer. ➤ Schalten Sie das Kühlgerät aus: Schieben Sie den Schiebeschalter „BATTERY MONITOR“ auf „0“. ➤ Ziehen Sie das Anschlusskabel ab. ACHTUNG! Gefahr durch zu niedrige Temperatur! Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen. CDF18-26-36-46--O-16s.book Seite 33 Freitag, 29. Juni 2018 4:25 16DE Bedienung CoolFreeze

Wenn Sie das Kühlgerät für längere Zeit nicht benutzen wollen: ➤ Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Gerüche bilden. CDF26, CDF36, CDF46: Kühlgerät ausschalten ➤ Räumen Sie das Kühlgerät leer. ➤ Schalten Sie das Kühlgerät aus. ➤ Ziehen Sie das Anschlusskabel ab. Wenn Sie das Kühlgerät für längere Zeit nicht benutzen wollen: ➤ Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Gerüche bilden.

7.6 Temperatur einstellen

CDF 26 ➤ Drücken Sie die Taste „SET“ einmal. ➤ Stellen Sie mit den Tasten „+“ bzw. „–“ die Kühltemperatur ein. ✓ Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühl- temperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. CDF36, CDF46 ➤ Drücken Sie die Taste „SET“ einmal. ➤ Stellen Sie mit der Taste „ADJUST“ die Kühltemperatur ein. ✓ Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühl- temperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. CDF18-26-36-46--O-16s.book Seite 34 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Bedienung

7.7 Temperatureinheit wählen

CDF 26 Sie können zur Temperaturanzeige zwischen den Werten für °Celsius und °Fahren- heit wählen. Gehen Sie hierzu wie folgt vor: ➤ Schalten Sie die Kühlbox ein. ➤ Drücken Sie die Taste „SET“ zweimal. ➤ Stellen Sie mit den Tasten „+“ bzw. „–“ die Temperatureinheit °Celsius oder °Fahrenheit ein. ✓ Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühl- temperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. CDF36, CDF46 Sie können zur Temperaturanzeige zwischen den Werten für °Celsius und °Fahren- heit wählen. Gehen Sie hierzu wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie die Taste „SET“ zweimal. ➤ Stellen Sie mit der Taste „ADJUST“ die Temperatureinheit °Celsius oder °Fahren- heit ein.

7.8 Kühlgerät abtauen

Luftfeuchtigkeit kann sich am Verdampfer oder im Innenraum der Kühlgerät als Reif niederschlagen, der die Kühlleistung verringert. Tauen Sie das Gerät rechtzeitig ab.

Gehen Sie wie folgt vor, um das Kühlgerät abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Schalten Sie das Gerät ab. ACHTUNG! Gefahr von Geräteschäden! Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. CDF18-26-36-46--O-16s.book Seite 35 Freitag, 29. Juni 2018 4:25 16DE Bedienung CoolFreeze

➤ Lassen Sie den Deckel offen. ➤ Wischen Sie das Tauwasser auf.

7.9 Steckersicherung (12/24 V) austauschen

➤ Ziehen Sie die Ausgleichshülse (Abb. 7 4, Seite 4) vom Stecker ab. ➤ Drehen Sie die Schraube (Abb. 7 5, Seite 4) aus der oberen Gehäusehälfte (Abb. 7 1, Seite 4) heraus. ➤ Heben Sie vorsichtig die obere Gehäusehälfte von der unteren (Abb. 7 6, Seite 4) ab. ➤ Nehmen Sie den Kontaktstift (Abb. 7 3, Seite 4) heraus. ➤ Tauschen Sie die defekte Sicherung (Abb. 7 2, Seite 4) gegen eine neue Sicherung mit demselben Wert (8A 32V) aus. ➤ Setzen Sie den Stecker in umgekehrter Reihenfolge wieder zusammen.

➤ Drücken Sie den Schaltpin (Abb. 8 2, Seite 4) nach unten, sodass sich das transparente Teil (Abb. 8 1, Seite 4) der Leuchte nach vorne abnehmen lässt. ➤ Tauschen Sie die Glühlampe aus. ➤ Setzen Sie die Leuchte wieder in das Gehäuse ein. HINWEIS - Interne DC-Sicherung Im Gerät ist eine zusätzliche Gleichstromsicherung vorhanden (Flach- stecksicherung, 10 A, gemäß Automobilstandard). Diese Sicherung darf nur durch einen zugelassenen Kundendienstbetrieb ausgetauscht wer- den. CDF18-26-36-46--O-16s.book Seite 36 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Reinigung und Pflege

8 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt. 9Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

eine Kopie der Rechnung mit Kaufdatum,

einen Reklamationsgrund oder eine Fehlerbeschreibung. WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung. ACHTUNG! Beschädigungsgefahr!

Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.

Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. CDF18-26-36-46--O-16s.book Seite 37 Freitag, 29. Juni 2018 4:25 16DE Störungsbeseitigung CoolFreeze

10 Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Das Gerät funktioniert nicht, LED leuchtet nicht. An der Gleichstrom- steckdose im Fahrzeug liegt keine Spannung an. In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteckdose Spannung hat. Wechselspannungs- Steckdose führt keine Spannung. Versuchen Sie es an einer anderen Steckdose. Das Gerät kühlt nicht (Stecker ist einge- steckt, LED „POWER“ leuchtet). Kompressor defekt. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. Das Gerät kühlt nicht (Stecker ist einge- steckt, LED „ERROR“ blinkt). Batteriespannung nicht ausreichend. Prüfen Sie die Batterie und laden Sie sie gegebenenfalls. Bei Betrieb an der Gleichstromsteck- dose: Die Zündung ist einge- schaltet, das Gerät funktioniert nicht und die LED leuchtet nicht. Die Gleichstromsteck- dose ist verschmutzt. Das hat einen schlech- ten elektrischen Kon- takt zur Folge. Wenn der Stecker in der Gleichstrom- steckdose sehr warm wird, muss entwe- der die Steckdose gereinigt werden oder der Stecker ist möglicherweise nicht richtig zusammengebaut. Die Sicherung des Gleichstromsteckers ist durchgebrannt. Austausch der Sicherung im Gleich- stromstecker, siehe Kapitel „Steckersi- cherung (12/24 V) austauschen“ auf Seite 36. Die Gleichstromsiche- rung im Gerät ist durch- gebrannt. Die Reparatur darf nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. Die Fahrzeugsicherung ist durchgebrannt. Tauschen Sie die Sicherung der Gleich- stromsteckdose des Fahrzeugs aus. Beachten Sie dazu die Bedienungsanlei- tung Ihres Fahrzeugs. LED „ERROR“ blinkt länger als 2 min wie folgt: 3x blinken, Pause, 3x blinken, Pause, ... Gerät defekt. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. CDF18-26-36-46--O-16s.book Seite 38 Freitag, 29. Juni 2018 4:25 16DE CoolFreeze Entsorgung

11 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. 12 Technische Daten CDF18 CDF26Art.-Nr.: 9600000460 9600000601Inhalt: 18 l 21 lAnschlussspannung: 12/24 Vg Nennstrom 12 Vg:3,5A5,0A 24 Vg:1,9A2,5A Kühlleistung: +10 °C bis –18 °CKlimaklasse: N oder TUmgebungstemperatur: +16 °C bis +43°C Kühlmittelmenge: 32 g 35 g

-Äquivalent: 0,046 t 0,050 t Treibhauspotential (GWP): 1430 Abmessungen (B x H x T) in mm: 465 x 414 x 300 550 x 425 x 260 Gewicht: 9,5 kg 12,7 kgPrüfungen/Zertifikate:

CDF18-26-36-46--O-16s.book Seite 39 Freitag, 29. Juni 2018 4:25 16DE Technische Daten CoolFreeze

Der Kühlkreis enthält R134a. Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung CDF36 CDF46Art.-Nr.: 9600005344 9600005346Inhalt: 31 l 39 lAnschlussspannung: 12/24 Vg Nennstrom12 Vg:5,0A5,0A24 Vg:2,5A2,5AKühlleistung: +10 °C bis –15 °CKlimaklasse: N oder TUmgebungstemperatur: +16 °C bis +43°C Kühlmittelmenge: 38 g 42 g

-Äquivalent: 0,054 t 0,060 t Treibhauspotential (GWP): 1430 Abmessungen (B x H x T) in mm: 560 x 380 x 340 560 x 475 x 340 Gewicht: 12,5 kg 13,7 kgPrüfungen/Zertifikate: HINWEIS Ab Umgebungstemperaturen von über 32 °C (90 °F) kann die minimale Temperatur nicht mehr erreicht werden.
