HASZNÁLATI ÚTMUTATÓ ERM 13009 Grizzly

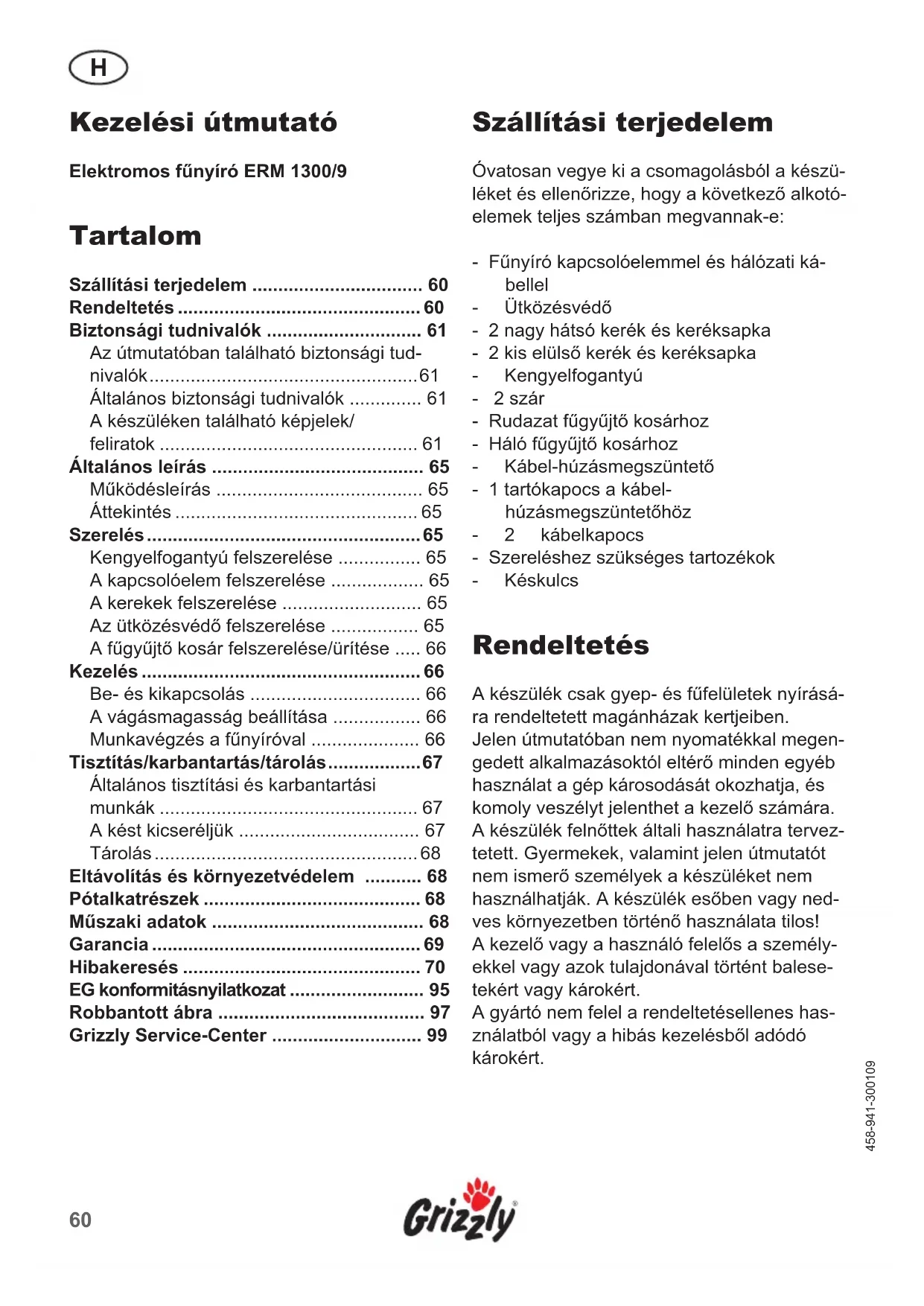

H Kezelési útmutató ....60

Kérjük, olvassa el az első üzembe helyezés előtt fi gyelmesen a használati utasítást. Örizze meg jól az utasítást, és adja tovább minden következő felhasználónak, hogy az információk mindenkor kéznél legyenek.

Elektromos fünyíró ERM 1300/9

Tartalom

Szállítási terjedelem 60

Rendeltetés 60

Biztonsági tudnivalók 61

Az útmutatóban található biztonsági tud- nivalók....61

Általános biztonsági tudnivalók 61

A készüléken található képjelek/feliratok 61

Általános leírás 65

Müködésleírás 65

Áttekintés 65

Szerelés 65

Kengyelfogantyú felszerelése 65

A kapcsolóelem felszerelése 65

A kerekek felszerelése 65

Az ütközésvédő felszerelése 65

A fügyüjtő kosár felszerelése/ürítése ..... 66

Kezelés 66

Be- és kikapcsolás 66

A vágásmagasság beállítása 66

Munkavégzés a fünyíróval 66

Tisztítás/karbantartás/tárolás....67

Általános tisztítási és karbantartási munkák 67

A kést kicseréljük 67

Tárolás 68

Eltávolítás és környezetvédelem ...... 68

Pótalkatrészek 68

Müszaki adatok 68

Garancia 69

Hibakeresés 70

EG konformitásnyilatkozat 95

Robbantott ábra 97

Szállítási terjedelem

Óvatosan vegye ki a csomagolásból a készüléket és ellenőrizze, hogy a következő alkotó-elemek teljes számban megvannak-e:

- Fünyíró kapcsolóelemmel és hálózati ká- bellel

- Ütközésvédő

- 2 nagy hátsó kerék és keréksapka

- 2 kis elülső kerék és keréksapka

- Kengyelfogantyú

- 2 szár

- Rudazat fügyüjtő kosárhoz

- Háló fügyűjtő kosárhoz

- Kábel-húzásmegszüntető

- 1 tartókapocs a kábel- húzásmegszüntetőhöz

- 2 kábelkapocs

- Szereléshez szükséges tartozékok

- Késkulcs

Rendeltetés

A készülék csak gyep- és füfelületek nyírására rendeltetett magánházak kertjeiben.

Jelen útmutatóban nem nyomatékkal megen- gedett alkalmazásoktól eltérő minden egyéb használat a gép károsodását okozhatja, és komoly veszélyt jelenthet a kezelő számára.

A készülék felnőttek általi használatra tervez- tetett. Gyermekek, valamint jelen útmutatót nem ismerő személyek a készüléket nem használhatják. A készülék esőben vagy ned- ves környezetben történő használata tilos!

A kezelő vagy a használó felelős a személyekkel vagy azok tulajdonával történt balesetekért vagy károkért.

A gyártó nem felel a rendeltetésellenes használatból vagy a hibás kezelésből adódó károkért.

Biztonsági tudnivalók

Ez a szakasz az elektromos fünyíróval végzett munka során alkalmazandó alapvető biztonsági előírásokat kezeli.

Az útmutatóban található biztonsági tudnivalók

Veszélyre fi gyelmeztető jelek a személyi sérülések és anyagi károk elkerülése érdekében.

Tilalmi jel (a felkiáltó jel helyett a tilalom magyarázata) a károk elhárítására vonatkozó adatokkal.

Tájékoztató jelek a készülék jobb kezelésére vonatkozó információkkal.

Általános biztonsági tudnivalók

FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Tudnivalók:

• Figyelmesen olvassa végig a használati utasítást. Ismerkedjen meg az állító elemekkel és a készülék helyes használatával.
• Soha ne engedje meg a készülék használatát gyermekeknek vagy olyan személyeknek, akik nem ismerik a használati utasítást. Helyi rendelkezések

A készüléken található képjelek/feliratok

Figyelem!

Akezelési utasítást el kell olvasni.

A repkedő dolgok sérülésveszélyt hordoznak magukban!

nyezetben tartózkodó embere- ket tartsa távol a fűnyírótól.

Beállítások vagy tisztítási munkák végzése előtt, illetve ha a csatlakozó vezeték beakadt vagy megsérült, a motort ki kell kapcsolni és ki kell húzni a hálózati csatlakozó dugót.

A sérült hálózati kábel veszélyt hordoz magában. A csatlakozó vezetéket távol kell tartani a készüléktől és a vágókésektől!

Vigyázat - éles vágókések! A la és a kezeket távol kell tartani. Sérülésveszély!

A készüléket tilos kitenni nedvességnek. Ne dolgozzon esőben és ne nyírjon nedves füvet.

A fünyírót tilos teljesen felhelyezett fügyűjtő vagy ütközésvédő szerkezet nélkül üzemeltetni.

A hangteljesítmény-szint megadása L_wa in dB.

Védelmi osztály II

ektromos készülékek nem tartoznak a háztartási hulladékok közé.

Vágókör

meghatározhatják a kezelő minimális élet- korát.

• Soha ne nyírjon füvet, ha személyek, főként gyermekek vagy állatok tartózkodnak a közelben.
• Gondoljon arra, hogy a használó felelős a más személyekkel vagy azok tulajdonával történt balesetekért.
• A gyermekeket felügyelni kell annak biztosítása érdekében, hogy nem játszanak az eszközzel.
• Ez az eszköz nem rendeltetett arra, hogy korlátozott fi zikai, érzéki vagy szellemi képességekkel rendelkező, vagy tapasztalattal és/vagy tudással nem rendelkező személyek használják (beleértve a gyermekeket is), kivéve, ha biztonságukért felelős személy felügyeli őket vagy utasításokat ad nekik az eszköz használatára vonatkozóan.
• Vegye fi gyelembe a zajvédelmet és a helyi előírásokat. A készülék használata bizonyos napokon (pl. vasár- és ünnepnapokon), bizonyos napszakokban (ebédidőben, éjszaka) vagy különleges területeken (pl. fürdő- vagy gyógyhelyeken, klinikákban, stb.) korlátozva vagy tiltva lehet.

Előkészítő teendők:

• Fünyírás közben mindig robusztus lábbe- liket és hosszú nadrágot kell viselni. Ne végezze a fünyírást mezítláb vagy könnyű szandálban.
• Ellenőrizze a terepet, amelyen a készüléket alkalmazza és távolítson el minden tárgyat (pl. a köveket, botokat, drótokat), amelyet a készülék magával ragadhat és elröpíthet.
• A használat előtt szemrevételezéses ellenőrzéssel mindig meg kell vizsgálni, hogy a vágószerszámok, a rögzítő csapszegek és a teljes vágóegység elkopott vagy sérült-e. A kiegyensúlyozatlanság

elkerülése érdekében a kopott vagy sérült szerszámok és csapszegek csak gar- nitúrában cserélhetők ki.

• Legyen óvatos több vágószerszámmal felszerelt készülékek esetében, mivel egy kés mozgása az egyéb kések forgásához vezethet.
• Csak a gyártó által szállított vagy javasolt pótalkatrészeket és tartozékelemeket használja. Az idegen elemek alkalmazása a garanciaigény azonnali megszűnését vonja maga után.

Kezelés:

• A fünyírást csak nappali fény vagy kellő mesterséges világítás mellett végezze.
• Soha ne használja a készüléket, ha fáradt vagy koncentrálatlan, illetve alkohol fogyasztása vagy gyógyszerek bevétele után. Mindig idejében tartson munkaszünetet. Végezze a munkát racionálisan.
• Lejtőkön mindig ügyeljen arra, hogy Ön biztonságosan és stabilan álljon. Mindig a lejtőhöz képest keresztirányban dolgoz-zon, soha ne fel- vagy lefelé.
• A készüléket csak lépéstempóban vezesse.
• Legyen különösen óvatos, ha a lejtón módosítja a haladási irányt.
• Ne végezze a fünyírást túlságosan meredek lejtőkön.
• Legyen különösen óvatos, ha a készüléket megfordítja, vagy maga felé húzza.
• Kapcsolja ki a készüléket, ha meg kell billenteni, szállítás céljából, ha nem a gyepen, hanem más felületeken kíván áthaladni, és ha a készüléket a lenyírandó területre viszi, vagy onnan elhozza.
• Soha ne használja a készüléket sérült védőberendezésekkel vagy rászerelt biztonsági szerkezetek - pl. ütközésvédő és/vagy fügyűjtő szerkezetek - nélkül.
• Az indítást óvatosan végezze, a gyártó útmutatásainak megfelelően. Ügyeljen arra,

hogy a lábai elegendő távolságra legye- nek a vágószerszámtól.

• Beindítás közben a készüléket nem szabad megbillenteni, kivéve, ha a készüléket a művelet során meg kell emelni. Ebben az esetben a nyél szárának megnyomásával csak annyira billentse meg a készüléket, hogy az elülső kerekei kissé megemelkedjenek. Csak a kezelővel ellentétes oldalt emelje meg. Mielőtt a készüléket visszaállítja a talajra, mindkét kezének munkahelyzetben kell lennie.
• Ne indítsa be a motort, ha a kidobó csatorna előtt áll.
• A motort utasítás szerint kapcsolja be és csakis akkor, ha lábai biztonságos távolságban vannak a vágószerszámoktól.
• Kezeit vagy lábait soha ne tegye a forgó alkotóelemek közelébe vagy azok alá. Mindig tartsa távol magát a kidobó nyílástól. Fennáll a sérülések veszélye!
• Soha ne emelje meg, és ne hordozza a készüléket járó motorral.

• Kapcsolja ki a készüléket, húzza ki a hálózati csatlakozó dugót és győződjön meg arról, hogy minden mozgó alkotóelem leállt:

• mindig, ha a készüléket magára hagyja, és ha nem használja.

• blokkolások oldása vagy a kidobó csatornában lévő eltömödések eltávolítása előtt;
• ha a csatlakozó vezeték megsérült vagy összegabalyodott,
• mielött a készüléket ellenőrzi, tisztítja, vagy azon dolgozik;
• ha idegen tárgyat talált el. A készüléket ellenőrizze esetleges sérülések tekin-tetében és végezze el a szükséges javításokat, mielőtt a készüléket újból beindítja és dolgozni kezd vele;

• ha a készülék szokatlanul erősen vibrálni kezd, azonnali ellenőrzésre van szükség.

• A vágókéseket nem szabad megérinteni, amíg a készülék nincs leválasztva a hálózatról és a vágókések teljesen le nem álltak.

• Mindig tartsa tisztán és szabadon a fúkidobó nyílást. A vágott anyagot csak akkor távolítsa el, ha a készülék nyugalmi állapotban van.
• A készüléket soha ne hagyja felügyelet nélkül magára a munkahelyen.
• Ne dolgozzon sérült, nem teljes vagy a gyártó engedélye nélkül módosított készülékkel.

Ne használja a készüléket olyan célokra, melyekre nem rendeltetett.

• Ne terhelje túl a készüléket. Csak a megadott teljesítménytartományban dolgoz-zon, és ne módosítsa a motor szabályozó beállításait. Nehéz munkákhoz ne használjon alacsony teljesítményű gépeket. Ne használja a készüléket olyan célokra, melyekre nem rendeltetett.
• Ne használja a készüléket gyúlékony folyadékok vagy gázok közelében. Az előírások fi gyelmen kívül hagyása esetén tűz- és robbanásveszély áll fenn.

Karbantartás és tárolás:

• Gondoskodjon arról, hogy minden anya, csapszeg és csavar szorosan meg legyen húzva és a készülék biztonságos munkaállapotban legyen.
• Hagyja kihülni a motort, mielött a készüléket zárt terekben leállítja.
• Rendszeresen ellenőrizze a fügyűjtő szerkezetet kopás és a működőképesség elvesztése tekintetében.
• Biztonsági okokból cserélje ki a kopott vagy sérült alkatrészeket.
• Ellenőrizze, hogy csak a gyártó által engedélyezett pót vágószerszámok kerüljenek alkalmazásra.
• A kések beállítása során legyen különösen óvatos, nehogy ujjai beszoruljanak a

gép forgó kései és fi x helyzetű alkotóele- mei közé.

• Hordjon védőkesztyűket, ha a vágószerkezet cseréjét végzi.
• Készülékét kezelje gondosan. Tartsa a szerszámokat élesen és tisztán, ezzel szavatolva a jobb és biztonságosabb munkavégzést. Tartsa be a karbantartási előírásokat.
• Ne próbálja meg a készüléket saját kezüleg megjavítani, kivéve, ha megfelelő képesítéssel rendelkezik. Valamennyi, jelen útmutatóban nem megadott munkát csak általunk felhatalmazott vevőszolgálati egységek hajthatnak végre.
• A készülék tárolása száraz és gyermekek által el nem érhető helyen történjen.

Elektromos biztonság:

• Ügyeljen arra, hogy a hálózati feszültség megegyezzen a típustáblán megadott adatokkal. A csatlakozó dugónak passzolnia kell a dugaszoló aljzatba. Ne használjon adapterdugókat védőföldelt elektromos készülékekkel együtt.
• Soha ne használja a készüléket esőben, rossz időben, nyirkos környezetben vagy nedves gyepen. Nő az áramütés kockázata, ha víz hatol be az elektromos szerszámgépbe.
• Lehetőség szerint a készüléket csak hibaáram-védőszerkezettel (FI-kapcsoló) felszerelt dugaszoló aljzatra csatlakoztassa, melynek kioldási árama nem magasabb, mint 30 mA.
• Minden használat előtt ellenőrizze a hálózati csatlakozó vezetéket és a hosszabbító kábelt sérülések és elöregedés tekintetében. Ne használja a készüléket, ha a kábel sérült vagy elhasználódott.
• Kapcsolja ki a készüléket, és húzza ki a csatlakozó dugót a dugaszoló aljzatból, ha a csatlakozó vezeték megsérült. A sérült

vezetéket tilos hálózatra csatlakoztatni és mindaddig tilos megérinteni, amíg az hálózatra van csatlakoztatva. Egy sérült vezeték a feszültséget vezető részek megérintéséhez vezethet.

• Ha a készülék csatlakozó vezetéke megsérül, azt a veszélyek elkerülése érdekében a gyártó vagy vevőszolgálata, vagy hasonlóan szakképzett szakember által speciális csatlakozó vezetékre kell kicseréltetni.
• Kerülje teste földelt tárgyakkal való érintkezését (pl. fémkerítés, fémoszlop). Megnő az áramütés veszélyének kockázata, ha az Ön teste földelve van.
• Csak olyan, (H05VV-F vagy H05RN-F típusú) hosszabbító kábeleket alkalmazzon, melyek legfeljebb 75 m hosszúak és szabadban történő használatra alkalmasak. A hosszabbító kábel zsinórkeresztmetszete legyen legalább 1,0 mm². Használat előtt a kábeldobokat mindig teljesen tekerje le. Ellenőrizze a kábelt sérülések tekintetében.
• A hosszabbító kábel rögzítéséhez használja az e célt szolgáló kábelfüggesztőt.
• Munka közben a csatlakozó vezetéket tartsa távol a vágószerszámtól. A hálózati kábelt alapvetően a kezelő személy mögött kell vezetni. A vágókések sérülést okozhatnak a vezetékekben, ami a feszültséget vezető részek megérintéséhez vezethet.
• Ne használja a kábelt rendeltetésellenes módon a dugó dugaszoló aljzatból történő kihúzásához. Óvja a kábelt hőtől, olajtól és éles peremektől. A sérült vagy össze-gabalyodott kábelek növelik az áramütés kockázatát.

Általános leírás

Működésleírás

Az elektromos fünyíró a vágásfelülethez párhuzamosan forgó vágószerszámmal rendelkezik. Nagy teljesítményű villanymotorral, robusztus műanyag burkolattal, egy biztonsági kapcsolóval, egy ütközésvédővel és egy fügyűjtő kosárral van felszerelve. Ezen kívül a készülék magassága 5 fokozatban állítható és könnyen járó kerekekkel rendelkezik.

A kezelőelemek funkciójára vonatkozó tájékoztatót a lenti ismertetésben találhatja.

Áttekintés

1 Kireteszelő gomb
2 Indítókar
3 Kapcsolóelem
4 Kábel-húzásmegszüntető
5 Kengyelfogantyú

6 2 szárnyas anya és csavar a kengy- elfogantyú rögzítéséhez

7 2 szár
8 Ütközésvédő
9 Fügyüjtö kosár

10 2 nagy hátsó kerék

11 2 kis elülső kerék

12 Készülékburok motorral

13 Kar a vágásmagasság beállításához

14 Hordozónyél
15 2 kábelkapocs
16 Hálózati kábel

Szerelés

A készüléken végzett minden munka előtt húzza ki a hálózati csatlakozó dugót.

Kengyelfogantyú felszerelése

1. Tegye a szárakat (7) a készülékbur- kolat (12) e célt szolgáló nyílásaiba,

majd a két darab mellékelt csavarral (17) rögzítse azokat a burkolaton.

1. Tolja a kábel-húzásmegszüntetőt (4) a kengyelfogantyúra (5) és a mellékelt tartó kapoccsal (18) rögzítse a kengyelfogantyún.

1. A mellékelt csavarokkal és a szárnyas anyákkal (6) rögzítse a kengyelfogantyút (5) az alsó szárakon (7).

2. A két kábelkapocs (15) segítségével rögzítse a készülék kábelét a kengyelfogantyún és a száron.

A kapcsolóelem felszerelése

1. Oldja a kapcsolóelemen (3) lévő két csavart (19).

2. Húzza szét a kapcsolóelemen lévő füleket (20), majd a kapcsolóelemet tegye be a kengyelfogantyún (5) lévő két furatba.

3. Csavarozza fel a kapcsolóelemet.

A kerekek felszerelése

1. A mellékelt anyákkal csavarozza fel a két kis elülső kereket (11) és a két nagy hátsó kereket (10).

2. Tegye fel a keréksapkákat.

Az ütközésvédő felszerelése

Ütközésvédő nélkül a fűnyíróval munkát végezni tilos.

1. Az ütközésvédőn (8) lévő rugót (21) dugja be a burkolaton lévő furatba.

2. Nyomja az ütközésvédőt a burko- laton lévő e célt szolgáló befogó szerkezetekbe (22).

A fügyűjtő kosár felszerelése/ürítése

Figyelem: Ne működtesse a készüléket teljesen felerősített gyűjtőkosár vagy ütközésvédő nélkül. Sérülésveszély!

A gyűjtőkosár összeszerelése

1. Tolja a gyűjtőkosár rudazatát (23) a gyűjtőkosár hálójába (24).
2. Borítsa a műanyag füleket (25) a gyűjtőkosár rudazatára.

A gyűjtőkosár rögzítése a készüléken:

1. Emelje meg az ütközésvédőt (8).
2. A fügyűjtő kosarat (9) akassza be a készülék hátoldalán található és e célt szolgáló felfüggesztésbe (26).
3. Tegye le az ütközésvédőt (8), ami ebben a helyzetben tartja a gyűjtőkosarat.

A gyűjtőkosár levétele/ürítése:

1. Emelje meg az ütközésvédőt (8) és vegye ki a fügyűjtő kosarat (9).
2. Ürítse ki a fügyűjtő kosarat (lásd az „Ártalmatlanítás/hulladékként történő kezelés és környezetvédelem“ fejezetet is), majd szerelje vissza.

Kezelés

Vegye fi gyelembe a zajvédelmet és a helyi előírásokat.

Be- és kikapcsolás

1. Formáljon a hosszabbító kábel végéből egy hurkot és akassza be a kábel-húzásmegszüntetőbe (4).

2. Csatlakoztassa a készüléket hálózati feszültségre.

3. Bekapcsolás előtt ügyeljen arra, hogy a készülék ne érintkezzen tár-

gyakkal.

1. Bekapcsoláshoz nyomja meg a nyélen található kireteszelő gombot (1) és egyidejűleg tartsa megnyomva az indítókart (2). Engedje el a kireteszelő gombot.
2. Kikapcsoláshoz engedje el az in- dítókart.

A készülék kikapcsolása után a kés még néhány másodpercig forog. Ne érintse meg a járó kést.

A vágásmagasság beállítása

A készülék vágásmagassága 5 helyzetben állítható be:

26 mm - 32 mm - 38 mm - 47 mm - 56 mm

1. Kapcsolja ki a készüléket (lásd „Be-is kikapcsolás“), húzza ki a hálózati csatlakozó dugót és várja meg a kés leállását.

2. Nyomja kifelé a kart (13) és tolja a kívánt pozícióba addig, míg beugrik.

A megfelelő vágásmagasság díszpázsit esetén 30 - 45 mm, haszonpázsit esetén hozzávetőleg 30- 65 mm.

A szezon első fűnyírása során magas vágásmagasságot kell választani.

Munkavégzés a fünyíróval

A rendszeres fünyírás a füvet a füszálak fokozott növekedésére ösztönzi, egyidejűleg pedig gondoskodik arról, hogy elpusztuljanak a gyomnövények. Ezért a fü minden fünyírás után sürübbé válik, melynek köszönhetően egyenletesen terhelhető gyep alakul ki. A füvet első alkalommal áprilisban kell lenyírni, amikor elétrte a 7 - 8 cm magasságot. A fő vegetációs időszakban a füvet legalább hetente egyszer le kell nyírni.

• Kezdje a nyírást a dugaszoló aljzat közelében és folytassa a munkát a dugaszoló aljzattól eltávolodva.
• Mindig maga mögött vezesse a hosszabbító kábelt, és ha megfordul, mindig tegye a már lenyírt oldalra.
• A készüléket lépéstempóban, lehetőleg egyenes sávokban vezesse. A hiánytalan fűnyírás érdekében a sávoknak néhány centiméter szélességben mindig fedniük kell egymást.
• A vágásmélységet úgy állítsa be, hogy a készülék ne legyen kitéve túlterhelésnek. Egyéb esetben károsodhat a motor.
• A lejtőkön mindig a lejtőhöz képest ke-resztirányban dolgozzon. Hátrafelé haladásnál és a készülék húzása közben legyen különösen óvatos.
• A készüléket a „Tisztítás, karbantartás, tárolás“ fejezetben leírtaknak megfelelően minden használat után tisztogassa meg.

A munka után és a készülék szállításához kapcsolja ki a készüléket, húzza ki a hálózati csatlakozó dugót és várja meg, míg leáll a kés.

Tisztítás/karbantartás/tárolás

Valamennyi, jelen útmutatóban nem ismertetett munkát csak egy általunk felhatalmazott vevőszolgálati egység által végeztesen el. Csak eredeti alkatrészeket használjon.

A kés kezelése során viseljen kesztyűket.

Minden karbantartási és tisztítási munka előtt kapcsolja ki a készüléket, húzza ki a hálózati csatlakozó dugót és várja meg a kés leállását.

Általános tisztítási és karbantar- tási munkák

A fünyírót tilos vízzel lespriccelni.

• Mindig tartsa a készüléket tisztán. Tisz-títás céljára használjon egy kefét vagy egy kendőt, de semmi esetre se agresszív tisztító- ill. oldószereket.
• A fünyírás után a kerekekre, a szellőzőnyílásokra, a kidobó nyílásra és a kések tartományára tapadó növénymaradványokat egy fa- vagy műanyagdarabbal távolítsa el. Ne használjon kemény vagy hegyes tárgyakat, mivel sérülést okozhatnak a készülékben.
• Idönként olajozza a kerekeket.
• A fünyírót minden használat előtt ellenőrizze nyilvánvaló hiányosságok, mint pl. kilazult, kopott vagy sérült alkotó-elemek tekintetében. Ellenőrizze minden anya, csapszeg és csavar fi x elhelyezkedését.
• Ellenőrizze a lefedéseket és védőszerkezeteket sérülések és szabályos rögzítés tekintetében. Szükség esetén cserélje ki öket.

A kést kicseréljük

Ha elkopott a kés, egy szakmühelyben megéleztethető.

Ha a kés megsérült vagy kiegyensúlyozatlan, ki kell cserélni (lásd a Pótalkatrészek fejezetet).

1. Fordítsa meg a készüléket.

2. Használjon robusztus kesztyűket és fogja meg a kést (27). A mellékelt csavarkulcs (29) segítségével az óramutató járásával ellentétes irányban csavarozza le a késcsavart (28).

3. Vegye ki a kést.

4. Fordított sorrendben szerelje vissza az új kést. Ügyeljen arra, hogy a kés szabályosan helyezkedjen el és a csavar szorosan meg legyen húzva.

Tárolás

Annak érdekében, hogy a készülék kevesebb helyet vegyen igénybe, oldja a szárnyas csavarokat és hajtsa össze a nyél szárát. A kábeleknek eközben nem szabad beszorulniuk.

• A készülék tárolása száraz és gyermekek által el nem érhető helyen történjen.
• Hagyja kihülni a motort, mielött a készüléket zárt terekben leállítja.
• Ne tekerje a készüléket műanyag zsákokba, mivel nedvesség képződhet.

Nem vállalunk felelősséget a készülékeink által okozott károkért, ha azok szakszerűtlen javításból vagy nem eredeti alkatrészek alkalmazásából, illetve nem rendeltetésszerű használatból erednek.

Eltávolítás és környezetvédelem

Gondoskodjon a készülék, a tartozékok és a csomagolás környezetvédelmi szempontoknak megfelelő ártalmatlanításáról/hulladék-ként történő elhelyezéséről.

Az elektromos készülékek nem tartoznak a háztartási hulladékok közé.

- A készüléket adja le egy hulladékhasznosító szervnél. Az alkalmazott, műanyagból és fémből készült alkotóelemek fajtánként különválaszthatók és újrafelhasználás alá vethetők. Kérdezze ezzel kapcsolatban szerviz-közpon-

tunkat.

- A lenyírt füvet ne tegye a szemétgyűjtő edénybe, hanem gondoskodjon komposztálásáról, vagy takarórétegként ossza el bokrok és fák alatt.

Pótalkatrészek

Pótalkatrészek utólagos beszerzése esetén szíveskedjék feltűntetett szerviz-címünkhöz vagy fax-számunkhoz fordulni. Rendelés esetén feltétlenül adja meg a rendelési számot.

Pótkés 13700221

Műszaki adatok

Elektromos fünyíró .....ERM 1300/9 A motor teljesítményfelvétele ..... 1300 W Hálózati feszültség .....230V\~, 50 Hz Üresjárati fordulatszám ..... 3700 min ^-1 Vágókör .....380 mm Vágásmagasság .....26/32/38/47/56 mm Védelmi osztály ..... II ☐ Védelmi mód ..... IPX4 Súly ..... 12 kg A fügyűjtő kosár térfogata ..... 45 l Hangnyomásszint .....81 dB(A) Hangteljesítményszint (garantált) .....96 dB(A) Rezgés a nyélen .....2,27 m/s ^2

A zaj és vibrálási értékek a konformitás nyilatkozatban megnevezett szabványoknak és előírásoknak megfelelően lettek megállapítva. Műszaki és optikai változtatások a tovább-fejlesztés során előzetes értesítés nélkül lehetségesek. Ezért minden méret, utalás és ez a használati utasítás adatai jótállás nélkül értendők. A használati utasítás alapján támasztott jogigények tehát nem érvényesíthetők.

Garancia

• Erre a készülékre 24 hónapos garanciát adunk. Ipari használatnál és cseregépnél a garancia a törvényes előírásoknak megfelelően 12 hónapra rövidül.
• Ki vannak zárva a garancia alól azok a károsodások, amelyek természetes kopásra, túlterhelésre vagy szakszerűtlen kezelésre vezethetők vissza. Bizonyos szerkezetrészek normális kopásnak vannak kitéve, és ki vannak zárva a garancia alól. Ide tartoznak különösképp: kés

- A garanciaigény feltétele továbbá a tisz-títási és karbantartási utasítások betartása.

- Azok a károsodások, amelyek anyag-vagy gyártáshiba folytán keletkeztek, díjmentesen el lesznek hárítva, pótszállít-mány vagy javítás formájában.

Feltétel, hogy a gépet szétszereletlen állapotban, a vétel- és garanciaigazolással együtt szerviz-centerünkben visszaadja.

- A nem garancia alá tartozó javításokat szerviz-centerünkben számla ellenében elvégeztetheti. Szerviz-centerünk szívesen elkészít Önnek egy költségtervezetet.

Csak a megfelelően becsomagolva és bérmentesítve beküldött készülékeket tudjuk feldolgozni.

- Figyelem: Kérjük, hogy készülékét reklamáció vagy szolgáltatás igénybevétele esetén tisztán és a hiba megnevezésével juttassa szerviz-címünkre.

Nem bérmentesített – terjedelmes cso-magként, expressz vagy más különleges szállítmányként – beküldött készülékeket nem veszünk át.

- Készülékének eltávolítását díjmentesen végezzük.

Hibakeresés

Probléma Lehetséges ok Hibaelhárítás
A készülék nem indul be	Nincs hálózati feszültség	Ellenőrizni kell a dugaszoló aljzatot, a kábelt, a vezetéket, a dugót - adott esetben javíttatás villamossági szakember által
	Be- / kikapcsoló meghibásodott	Javítás vevőszolgálat által
	A szénkefék elkoptak
	A motor meghibásodott
	A fű túl magas	Nagyobb vágásmagasságot állítunk be. A nyél szárát megnyomva kissé emelje meg az elülső kerekeket.
A motor kihagy	Idegen test miatti blokkolás	Az idegentestet eltávolítjuk
A munkateljesítmény nem kielégítő vagy a motor nehezen működik	A fű túl rövid	Kisebb vágásmagasságot állítunk be
	A kés tompa	A kést megköszörültetjük vagy kicseréljük
	A késtartomány eltömödött	A készüléket megtisztítjuk
	A kés hibásan van felszerelve	A kést szabályszerűen beszereljük
A kés nem forog	A kést blokkolja a fű A füvet eltávolítjuk
	A késcsavar kilazult Meghúzzuk a késcsavart
Szabálytalan zörejek, zörgés vagy rezgések	A késcsavar kilazult Meghúzzuk a késcsavart
	A kés megsérült A kést kicseréljük

W+T Környezetvédelmi és Szolgáltató Kft.

Dunapart also 138

2318 Szigetszentmárton

Tel.: [phone]

Fax: [phone]
