MANUAL DE UTILIZADOR ERM 13009 Grizzly

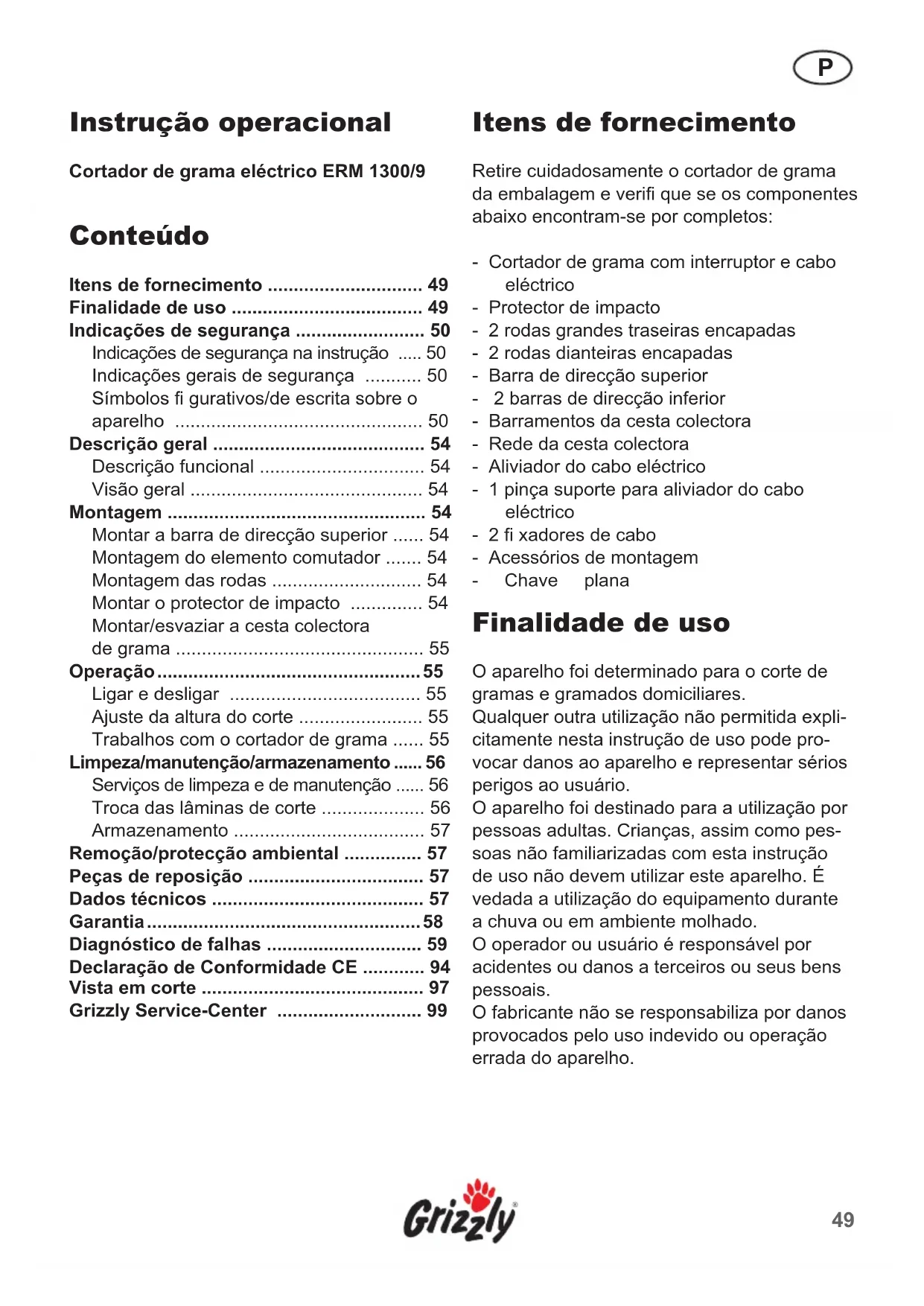

• Conteúdo Itens de fornecimento p. 49
• Finalidade de uso p. 49
• Indicações de segurança p. 50
• Indicações de segurança na instrução p. 50
• Indicações gerais de segurança p. 50
• Símbolos fi gurativos/de escrita sobre o aparelho p. 50
• Descrição geral p. 54
• Descrição funcional p. 54
• Visão geral p. 54
• Montagem p. 54
• Montar a barra de direcção superior p. 54
• Montagem do elemento comutador p. 54
• Montagem das rodas p. 54
• Montar o protector de impacto p. 54
• Montar/esvaziar a cesta colectora de grama p. 55
• Operação p. 55
• Ligar e desligar p. 55
• Ajuste da altura do corte p. 55
• Trabalhos com o cortador de grama p. 55
• Limpeza/manutenção/armazenamento p. 56
• Serviços de limpeza e de manutenção p. 56
• Troca das lâminas de corte p. 56
• Armazenamento p. 57
• Remoção/protecção ambiental p. 57
• Peças de reposição p. 57
• Dados técnicos p. 57
• Garantia p. 58
• Diagnóstico de falhas p. 59
• Declaração de Conformidade CE p. 94
• Vista em corte p. 97
• Grizzly Service-Center Instrução operacional Cortador de grama eléctrico ERM 1300/9 Itens de fornecimento Retire cuidadosamente o cortador de grama da embalagem e verifi que se os componentes abaixo encontram-se por completos: - Cortador de grama com interruptor e cabo eléctrico - Protector de impacto - 2 rodas grandes traseiras encapadas - 2 rodas dianteiras encapadas - Barra de direcção superior - 2 barras de direcção inferior - Barramentos da cesta colectora - Rede da cesta colectora - Aliviador do cabo eléctrico - 1 pinça suporte para aliviador do cabo eléctrico - 2 fi xadores de cabo - Acessórios de montagem - Chave plana Finalidade de uso O aparelho foi determinado para o corte de gramas e gramados domiciliares. Qualquer outra utilização não permitida expli- citamente nesta instrução de uso pode pro- vocar danos ao aparelho e representar sérios perigos ao usuário. O aparelho foi destinado para a utilização por pessoas adultas. Crianças, assim como pes- soas não familiarizadas com esta instrução de uso não devem utilizar este aparelho. É vedada a utilização do equipamento durante a chuva ou em ambiente molhado. O operador ou usuário é responsável por acidentes ou danos a terceiros ou seus bens pessoais. O fabricante não se responsabiliza por danos provocados pelo uso indevido ou operação errada do aparelho.50 p. 99

458-941-300109 Indicações de segurança Esta secção trata das determinações básicas durante a operação com o cortador de grama eléctrico. Indicações de segurança na in- strução Símbolos de perigo com orientação para a prevenção de danos pesso- ais e materiais. Símbolos de advertência (no lugar do símbolo de exclamação descreve-se a advertência) com dados sobre a preven- ção de danos. Símbolos indicadores com informações para um manuseio mais apropriado jun- to ao aparelho. Indicações gerais de segurança AVISO! Leia as indicações de seguran- ça e as instruções. Negligências nas indicações de segurança e instruções podem ocasionar choques eléctricos, e/ ou graves lesões e incêndios acidentais. Observações:

• Leia cuidadosamente a instrução opera- cional. Familiarize-se com os componen- tes de ajustes e a correcta utilização do aparelho. Atenção! Leia a instrução operacional. Perigo de lesão por elementos pro- jectados. Mantenha pessoas próximas longe do cortador de grama. Desligar o motor e retirar a fi cha eléctrica da tomada antes de iniciar serviços de ajustes, de limpeza ou quando o cabo eléctrico se enredou ou fi cou danifi cado. Perigo através de cabo eléctrico da- nifi cado. Mantenha a extensão eléc- trica longe das lâminas cortadoras! Cuidado – lâminas cortadoras afi a- das! Mantenha os pés e as mãos sempre afastadas. Perigo de lesão! Não expor o aparelho a humidade. Não operar durante a chuva e não cortar com grama molhada. Não operar o aparelho sem antes montar o colector de grama ou o protector de impacto.

Indicação do nível acústico L

dB. Classe protectora II Aparelhos eléctricos não devem ser jogados no lixo doméstico. Círculo de corte. Símbolos fi gurativos/de escrita sobre o aparelho51

• Nunca permita que o aparelho seja usado por crianças ou por pessoas desconhe- cedoras da instrução operacional. Deter- minações locais podem limitar a idade mínima do usuário do aparelho.

• Nunca corte a grama na presença de pes- soas próximas, especialmente de crian- ças ou animais.

• Mantenha-se ciente que o operador do equipamento é responsável pelos danos causados a terceiros ou a seus bens pes- soais.

• As crianças devem ser orientadas de tal forma para que não brinquem com o apa- relho.

• O equipamento não está determinado para ser utilizado por pessoas (inclusive crianças) com condições físicas, senso- riais ou psíquicas limitadas, inexperientes e/ou falta dos conhecimento necessários; excepto que exista uma pessoa respon- sável pela sua segurança que lhe dê ins- truções de como utilizar o equipamento.

• Observe as prescrições locais quanto a protecção de ruídos. É possível que o aparelho não possa ser utilizado ou que seja proibido em determinados dias (p.ex. domingos e feriados), durante cer- tos horários do dia (horário de almoço, nocturno) ou em áreas exclusivas (p.ex. balneários, hospitais, etc.). Providências preparatórias:

• Durante a operação de corte, utilize sem- pre sapatos fechados e calças compridas. Não opere o aparelho descalço ou de chi- nelos abertos.

• Verifi que o local aonde vai utilizar o corta- dor quanto a existência de objectos (p.ex. pedras soltas, pauzinhos, arames) que possam ser eventualmente projectados durante o serviço de corte.

• Antes da operação do equipamento deve- se fazer sempre um controle visual e verifi car se a ferramenta de corte, o pino fi xador e toda a unidade de corte não estão desgastados. Para evitar o desba- lanceamento do equipamento, deve-se trocar eventuais ferramentas danifi cadas e pinos, sempre no seu conjunto.

• Seja atencioso no uso de aparelhos com ferramentas de corte múltiplas, porque a movimentação de uma lâmina de corte pode provocar a rotação das demais lâmi- nas de corte.

• Utilize somente peças de reposição e acessórios originais do fabricante ou re- comendados pelo mesmo. A colocação de peças não autorizadas ou originais, can- celam imediatamente o direito a garantia. Manejo:

• Opere somente com luz do dia ou com uma boa iluminação artifi cial.

• Não opere o aparelho quando estiver cansado, distraído ou sob efeito do álcool ou remédios. Intercale sempre uma pausa de descanso e execute os serviços com sensatez.

• Mantenha sempre uma posição segura nos terrenos em declive. Trabalhe parale- lo ao declive, nunca de cima para baixo e vice-versa.

• Movimente o aparelho em velocidade de passo.

• Seja especialmente prudente quando mu- dar o sentido de direcção no terreno em declive.

• Evite cortar a grama em terreno extrema- mente caído.

• Seja especialmente prudente ao virar o aparelho ou puxa-lo para si.

• Desligue o aparelho antes de tomba-lo, durante a passagem para outra área de corte da grama ou durante a locomoção para a área.

• Nunca opere o aparelho com o dispositivo protector danifi cado ou na falta dele, p.ex.52

• Dê partida com cuidado conforme indica- ção do fabricante. Mantenha sempre os pés com a distância necessária da ferra- menta de corte.

• Ao ligar o motor, o aparelho não deve ser tombado, a não ser que o aparelho deve ser suspenso durante este processo. Neste caso, tombe o aparelho, apertando a barra de direcção de tal forma que as rodas dianteiras fi quem levemente levan- tadas. Levante somente o lado direccio- nado para o operador. As duas mãos de- vem encontrar-se na posição de trabalho antes que o aparelho toque novamente o solo.

• Não dê partida ao motor quando se en- contrar de frente com o canal de expul- são.

• Ligue o motor conforme indicado somente quando seus pés se encontrarem a uma distância segura das ferramentas de cor- te.

• Nunca toque as mãos ou pés nas peças giratórias ou debaixo do aparelho. Man- tenha-se sempre distante da abertura de expulsão. Existe perigo de lesão.

• Nunca levante ou carregue o aparelho com o motor em movimento

• Desligue o aparelho, desconecte a fi cha eléctrica e certifi que-se da parada total de todos os componentes giratórios: - sempre que abandonar o aparelho ou quando não estiver em uso. - antes de soltar bloqueamentos ou eli- minar entupimentos no canal de expul- são; - quando a extensão eléctrica estiver danifi cada ou emaranhada, - antes de inspeccionar, limpar ou ope- rar o aparelho; - quando colidiu com um corpo estra- nho. Verifi que se houve dano ao apa- relho e faça os reparos necessários antes de dar partida ao aparelho e continuar a opera-lo; - caso o aparelho comece a vibrar ex- cessivamente, deve ser feita uma ins- pecção imediatamente.

• Nunca toque as lâminas de corte sem an- tes desligar o aparelho da rede eléctrica e aguardar as lâminas estarem totalmente paradas.

• Mantenha a abertura de expulsão da gra- ma sempre livre e limpa. Retire resíduos de grama somente com a parada total do aparelho.

• Nunca mantenha o aparelho abandonado no local de trabalho.

• Não trabalhe com um aparelho danifi ca- do, incompleto ou alterado sem a devida autorização pelo fabricante. Não utilize seu aparelho para fi ns ao qual ele não foi determinado.

• Não sobrecarregue seu aparelho. Opere-o somente dentro de sua faixa especifi cada e não altere os ajustes de regulo no motor. Não use equipamentos fracos para ser- viços pesados. Não utilize seu aparelho para fi ns ao qual não foi determinado.

• Não opere o aparelho nas proximidades de líquidos ou gases infl amáveis, existe perigo de incêndio ou explosão. Manutenção e armazenamento:

• Trate que todas as porcas, pinos e para- fusos se encontrem fi rmemente fi xos e que o aparelho se encontre num estado de funcionamento seguro.

• Deixe esfriar o motor antes de armazenar o aparelho dentro de um local fechado.

• Verifi que regularmente o dispositivo cap- tador de grama quanto seu desgaste ou perda de sua funcionalidade.

• Tome um cuidado especial durante o ajuste das lâminas cortadoras para que seus dedos não sejam prensados entre as lâminas rotatórias.

• Use luvas protectoras na troca dos dispo- sitivos de corte.

• Trate seu aparelho com esmero. Man- tenha as ferramentas de corte sempre afi adas para garantir um trabalho efi caz e seguro. Obedeça as determinações de manutenção.

• Não tente consertar o aparelho, a não ser que possua um treinamento especializa- do. Quaisquer serviços não constantes nesta instrução operacional devem ser executados somente pelas nossas ofi ci- nas autorizadas.

• Mantenha o aparelho num local seco e longe do acesso das crianças. Segurança eléctrica:

• Observe que a tensão da rede eléctrica coincida com os dados da placa de iden- tifi cação de tipo. A fi cha deve encaixar na tomada eléctrica. Não utilize fi chas eléc- tricas adaptadoras junto com aparelhos protegidos por aterramento.

• Não opere o aparelho na chuva, durante mau tempo, em local húmido ou em gra- mados molhados. A penetração de água numa ferramenta eléctrica aumenta o ris- co de choque eléctrico.

• Sempre que possível, conecte o aparelho numa tomada eléctrica equipada com dispositivo diferencial residual (DR), com sensibilidade de 30 mA.

• Antes da operação verifi que a conexão eléctrica e o cabo da extensão quanto a danos e sinais de fadiga. Não opere o aparelho quando o cabo eléctrico encon- trar-se danifi cado ou gasto.

• Desligue o aparelho e retire a fi cha eléctrica da tomada quando notar que a extensão eléctrica estiver danifi cada. Não conecte uma extensão danifi cada na rede eléctrica. Uma extensão eléctrica danifi cada pode colocar componentes sob tensão.

• Quando a conexão eléctrica do aparelho for danifi cada, ela deve ser substituída pelo fabricante, por uma ofi cina autoriza- da ou pessoa igualmente qualifi cada, evi- tando assim, eventual choque eléctrico.

• Evite contacto entre seu corpo e elemen- tos aterrados (p.ex. cercas metálicas, postes de metal). Existe elevado risco de choque eléctrico quando o corpo estiver aterrado.

• Utilize somente extensões eléctricas (tipo construtivo H05VV-F ou H05RN-F), próprias de uso externo e com um com- primento máximo de 75 m. O condutor da extensão deve ter no mínimo 1,0 mm

diâmetro. Desenrole o cabo totalmente antes de trabalhar com o aparelho. Exa- mine o cabo se existem possíveis danos.

• Ao usar a extensão eléctrica, utilize a sus- pensão própria montada no aparelho.

• Durante a operação de corte mantenha a extensão eléctrica longe da ferramenta de corte. Conduza o cabo eléctrico sempre atrás do operador do aparelho. As lâmi- nas cortadoras podem danifi car o cabo da extensão eléctrica e colocar componentes sob tensão eléctrica.

458-941-300109 Descrição geral Descrição funcional O cortador de grama eléctrico possui uma ferramenta de corte giratória, paralela a su- perfície de corte. Ele vem equipado com forte motor eléctrico, uma caixa plástica robusta, uma chave eléctrica de segurança, um pro- tector de impacto e uma cesta colectora de grama. Alem do mais, o aparelho possui um ajuste de altura de cinco posições e rodinhas móveis. As funções dos componentes operacionais são descritas à seguir. Visão geral 1 Botão de liberação 2 Alavanca de partida 3 Elemento comutador 4 Aliviador do cabo eléctrico 5 Barra de direcção superior 6 2 porcas borboleta e parafusos para a fi xação da barra de direcção 7 2 barras de direcção inferior 8 Protector de impacto 9 Rede da cesta colectora de grama 10 2 rodas grandes traseiras 11 2 rodas pequenas dianteiras 12 Caixa do aparelho com motor 13 Alavanca de ajuste da altura de corte 14 Alça transporte 15 2 fi xadores de cabo 16 Cabo eléctrico Montagem Puxe a fi cha eléctrica da tomada antes de executar qualquer tipo de serviços. Montar a barra de direcção supe- rior

1. Coloque as barras de direcção infe-

rior (7) nos furos previstos da caixa do aparelho (12) e fi xe-os com os dois parafusos anexos (17) na caixa do aparelho.

2. Empurre o aliviador do cabo eléc-

trico (4) sobre a barra de direcção superior (5) e fi xe-o com a pinça suporte (18) na barra de direcção superior.

3. Fixe a barra de direcção superior

(5) com os parafusos anexos e por- cas borboleta (6) na barra de direc- ção inferior (7).

4. Fixe o cabo eléctrico do aparelho

com a ajuda dos dois fi xadores de cabo (15) na barra de direcção su- perior e barra de direcção inferior. Montagem do elemento comutador

1. Solte os dois parafusos (19) no ele-

mento comutador (3).

2. Abre os encaixes (20) do elemento

comutador para fora e coloque-os nos dois furos da barra de direcção superior (5).

3. Aparafuse o elemento comutador.

nhantes as duas rodas pequenas dianteiras (11) e as duas rodas grandes traseiras (10).

2. Coloque as capas nas rodas.

Montar o protector de impacto O cortador de grama não deve ope- rar sem o protector de impacto.

1. Introduza a mola (21) do protector

de impacto (8) na furação prevista da caixa do aparelho.

2. Pressione o protector de impacto no

dispositivo previsto (22) da caixa do aparelho.55

Montar/esvaziar a cesta colecto- ra de grama Atenção: O aparelho não deve ser operado sem a completa montagem da cesta colectora ou sem o protec- tor de impacto. Perigo de lesão! Montar a cesta colectora:

o qual segura a cesta colectora em sua posição. Retirar/esvaziar a cesta colectora:

(veja também o capítulo “Remoção/ Protecção ambiental”) e monte-o novamente no aparelho. Operação Considere a protecção de ruídos e suas determinações locais. Ligar e desligar

1. Faça no fi nal do cabo da extensão

3. Antes de liga-lo, certifi que-se que

o aparelho não toque em nenhum objecto.

4. Para liga-lo, aperte o botão de libe-

ração (1) do manípulo e mantenha simultaneamente a alavanca de partida (2) apertada. Solte o botão de liberação.

5. Para desligar, solte a alavanca de

partida. Após o desligamento, a lâmina de corte continua em movimento por mais alguns segundos. Não toque na lâmina em movimento. Ajuste da altura do corte O aparelho possui 5 posições para o ajuste da altura de corte: 26 mm - 32 mm - 38 mm - 47 mm - 56 mm

1. Desligue o aparelho (veja “Ligar

e desligar”), puxe a fi cha da rede eléctrica e aguarde a parada total da lâmina de corte.

2. Empurre a alavanca (13) para fora

e desloque-a para a posição dese- jada até que se encaixe. A altura de corte em gramados ornamentais é de aprox. 30 – 45 mm e em gramados utilitá- rios é de aprox. 30 – 65 mm. Para o primeiro corte da estação do ano deve-se escolher uma altura de corte alta. Trabalhos com o cortador de gra-

Um corte regular do gramado incentiva a for- mação de folhas fortes e favorece ao mesmo tempo o desaparecimento das ervas dani- nhas. Por esta razão o gramado fi ca cada vez56

458-941-300109 mais compacto após cada corte, formando-se um gramado uniforme e resistente. O primeiro corte deve ser realizado a partir do mês de Abril numa altura de crescimento de 7 – 8 cm. No período de vegetação principal deve-se cortar o gramado pelo menos uma vez por semana.

• Inicie o corte próximo da tomada eléctrica e continue trabalhando no sentido da to- mada para fora.

• Mantenha o cabo eléctrico sempre atrás de si, e ao retornar, coloque-o sobre o lado do gramado já cortado.

• Movimente o aparelho numa velocidade de passo e preferencialmente em pistas rectas. Para obter um corte perfeito, as pistas devem ser sobrepostas em poucos centímetros.

• Ajuste a profundidade de corte de tal ma- neira que o aparelho não fi que sobrecar- regado, caso contrário pode-se danifi car o motor.

• Nos terrenos inclinados deve-se trabalhar sempre paralelo da inclinação. Tenha um cuidado especial quando andar para trás, puxando o aparelho.

• Limpe o aparelho após cada uso, como está descrito no capítulo “Limpeza, manu- tenção, armazenamento”. Após término dos serviços e preparo para o transporte, desligue o apare- lho, puxe a fi cha eléctrica da tomada eléctrica e aguarde a parada total da lâmina de corte. Limpeza/manutenção/ armazenamento Deixe executar os serviços não des- critos nesta instrução através de nossas assistências técnicas autori- zadas. Use sempre peças originais. Durante a manipulação com as lâmi- nas de corte, use sempre luvas protec- toras. Antes de qualquer serviço de manu- tenção ou de limpeza, desligue sem- pre o aparelho, puxe a fi cha eléctrica da tomada da rede e aguarde a para- da total da lâmina de corte. Serviços de limpeza e de manu- tenção Não lave o cortador de grama com água de esguicho.

• Mantenha o aparelho sempre limpo. Para a limpeza utilize uma escova ou um pano e evite produtos de limpeza ou diluentes fortes.

• Após o corte do gramado, retire eventuais restos de plantas presas nas rodas, na abertura de refrigeração, de escoamento e na área das lâminas com um pedaço de madeira ou plástico. Não use objectos du- ros ou pontudos para a limpeza, pois eles podem danifi car o aparelho.

• Lubrifi que periodicamente as rodas do cortador.

• Antes de cada uso do aparelho, verifi que a existência de eventuais defi ciências como componentes soltos, gastos ou da- nifi cados. Verifi que a fi rmeza de todas as porcas, pinos e parafusos.

• Verifi que a cobertura e dispositivos de protecção com relação a danos e observe seu correcto posicionamento. Troque-os caso seja necessário. Troca das lâminas de corte Se a lâmina de corte estiver cega ela pode ser afi ada através uma ofi cina especializada. Se a lâmina estiver danifi cada o apresentar desbalanceamento, a mesma deve ser substi- tuída (veja capítulo Peças de reposição).57

1. Vire o aparelho para cima.

2. Use luvas protectoras quando segu-

rar a lâmina (27). Solte o parafuso da lâmina (28) no sentido anti-horá- rio com a ajuda da chave plana (29) fornecida com o aparelho.

3. Retire a lâmina de corte.

4. Monte a nova lâmina de corte no

sentido contrário do explicado acima. Observe o correcto posicionamento da lâmina de corte e prenda-a fi rme- mente com o parafuso fi xador. Armazenamento Para que o aparelho ocupe pouco espaço durante seu armazenamento, solte as porcas borboleta e dobre a barra de direcção. Tome o cuidado para que os cabos eléctricos não se- jam prensados entre as barras.

• Guarde o aparelho em lugar seco e fora do alcance das crianças.

• Antes de guardar o aparelho num local fechado, deixe esfriar o motor.

• Não envolva o aparelho com sacos de nylon porque existe a possibilidade de formação de humidade. Nós não nos responsabilizamos por danos causados no aparelho originários de reparos incorrectos ou pelo uso de componentes não originais ou/então pelo uso inadequado do aparelho. Remoção/protecção ambiental Entregue o aparelho, acessórios e embala- gem para um local de reciclagem ambiental. Aparelhos eléctricos não devem ser jogados no lixo doméstico.

• Entregue o aparelho num local de reci- clagem, donde os plásticos e metais são preparados e reciclados convenientemen- te. Consulte nosso Service-Center.

• Não jogue grama cortada na lata de lixo. Leve-a para o compostamento ou espa- lhe-o debaixo de arbustos e árvores. Peças de reposição Utilize para a aquisição de peças de repo- sição o endereço de nosso serviço ou so- licite-os através nosso número de Fax. Na encomenda é expressamente necessária a indicação do número de pedido. Lâmina de corte de reposição ........13700221 Dados técnicos Cortador de grama .................. ERM 1300/9 Consumo do motor ............................1300 W Tensão ..................................... 230V~, 50 Hz Rotação em vazio ......................... 3700 min

Círculo de corte ................................ 280 mm Altura de corte ................ 26/32/38/47/56 mm Classe protectora ................................... II Tipo de protecção .................................. IPX4 Peso ..................................................... 12 kg Volume da cesta colectora ...................... 45 l Nível pressão sonora ......................81 dB(A) Nível potência acústica (garantido) .......96 dB(A) Vibração na barra de direcção ....... 2,27 m/s

Os valores de ruído e de vibrações foram apu- rados de acordo com as normas e disposições mencionadas na declaração de conformidade. Design e características técnicas sujeitos a alterações sem aviso prévio. Não nos respon- sabilizamos, por isso, por todas as medidas, in- dicações e informações contidas neste manual. Títulos que possam se feitos valer devido às in- formações contidas neste manual não poderão, por isso, ser postos em vigor.58

• Concedemos 24 meses de garantia a este aparelho. Será concedida uma ga- rantia menor, de 12 meses, aos aparelhos para exploração comercial e aos apare- lhos de troca, de acordo com as disposi- ções legais.

• Esta garantia não contempla danos pro- vocados por desgaste natural, sobrecarga ou uso indevido do aparelho. Determina- das peças estão sujeitas a um desgaste natural fi cando, por isso, excluídas da ga- rantia. Entre essas peças contam-se, por exemplo: lâmina.

• A garantia será também ainda válida com a condição de que as instruções sobre a limpeza e manutenção, referidas neste manual, tenham sido respeitadas.

• Danos que tenham sido causados por defeitos de material ou de fabrico serão, nesse caso, substituídas as peças ou re- paradas gratuitamente. Para tal, o aparelho deverá ser devolvido aos nossos Serviços de Assistência Téc- nica completamente montado mediante a apresentação da factura de compra e do certifi cado de garantia.

• Poderá encarregar os nossos Serviços de Assistência Técnica de efectuar repara- ções que não são cobertas pela garantia, remunerando os respectivos serviços. Os nossos Serviços de Assistência Técnica terão muito gosto em fazer um orçamento para si. No entanto, só poderemos reparar apa- relhos que tenham sido devidamente embalados e se o remetente tiver pago a respectiva franquia.

• Atenção: Por favor, envie o seu aparelho, em caso de reclamação ou de problemas técnicos, limpo e especifi cando o defeito para a morada dos nossos Serviços de Assistência Técnica. Não serão aceites aparelhos que tenham sido enviados pelo remetente sem este ter pago a franquia – caso se trate de mercadoria volumosa ou correio expresso ou ou- tro tipo de carga especial.

• Tratamos também da remoção gratuita do seu aparelho.59

Diagnóstico de falhas Problema Possíveis causas Eliminação da falha Aparelho não dá partida Falta tensão eléctrica Verifi car tomada eléctrica, cabo, fi ação, fi cha eléctrica e fusíveis. Se necessário, consulte um electricista Chave Liga/Desliga com defeito Conserto através a assistência técnicaEscovas do motor gasto Motor com defeito Grama muito longa Ajustar para uma altura de corte menor. Levantar as rodas dianteiras ao pressionar a barra de direcção para baixo. Motor falha Bloqueio por objecto estranho Ajustar uma altura de corte maior Resultado do trabalho não satisfatório ou motor trabalha com difi culdade Grama muito curta Ajustar uma altura de corte maior Lâmina de corte cega Afi ar a lâmina de corte ou troca-

Área da lâmina de corte entupida Limpar o aparelho Lâmina de corte montada incorrectamente Montar a lâmina de corte correctamente Lâmina de corte não vira Lâmina de corte bloqueada pela grama Retirar a grama Parafuso prendedor da lâmina de corte solto Apertar o parafuso da lâmina Ruídos anormais, batidas ou vibrações Parafuso da lâmina de corte solto Apertar o parafuso da lâmina Lâmina de corte danifi cada Trocar a lâmina de corte60
