INSTRUKCJA OBSŁUGI ERM 13009 Grizzly

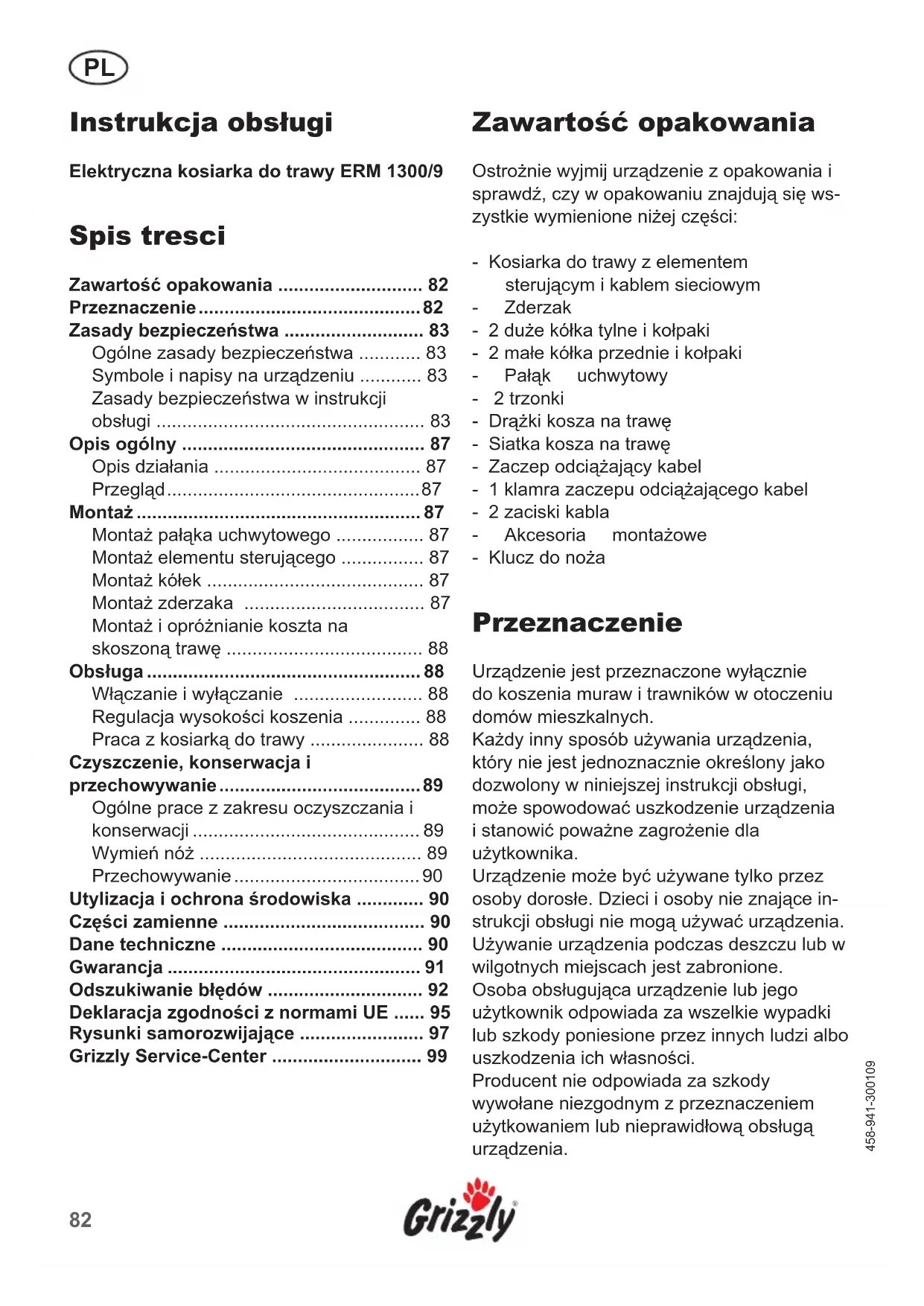

• 458-941-300109 Spis tresci Zawartość opakowania p. 82
• Przeznaczenie p. 82
• Zasady bezpieczeństwa p. 83
• Ogólne zasady bezpieczeństwa p. 83
• Symbole i napisy na urządzeniu p. 83
• Zasady bezpieczeństwa w instrukcji obsługi p. 83
• Opis ogólny p. 87
• Opis działania p. 87
• Przegląd p. 87
• Montaż p. 87
• Montaż pałąka uchwytowego p. 87
• Montaż elementu sterującego p. 87
• Montaż kółek p. 87
• Montaż zderzaka p. 87
• Montaż i opróżnianie koszta na skoszoną trawę p. 88
• Obsługa p. 88
• Włączanie i wyłączanie p. 88
• Regulacja wysokości koszenia p. 88
• Praca z kosiarką do trawy p. 88
• Czyszczenie, konserwacja i przechowywanie p. 89
• Ogólne prace z zakresu oczyszczania i konserwacji p. 89
• Wymień nóż p. 89
• Przechowywanie p. 90
• Utylizacja i ochrona środowiska p. 90
• Części zamienne p. 90
• Dane techniczne p. 90
• Gwarancja p. 91
• Odszukiwanie błędów p. 92
• Deklaracja zgodności z normami UE p. 95
• Rysunki samorozwijające p. 97
• Grizzly Service-Center Instrukcja obsługi Elektryczna kosiarka do trawy ERM 1300/9 Zawartość opakowania Ostrożnie wyjmij urządzenie z opakowania i sprawdź, czy w opakowaniu znajdują się ws- zystkie wymienione niżej części: - Kosiarka do trawy z elementem sterującym i kablem sieciowym - Zderzak - 2 duże kółka tylne i kołpaki - 2 małe kółka przednie i kołpaki - Pałąk uchwytowy - 2 trzonki - Drążki kosza na trawę - Siatka kosza na trawę - Zaczep odciążający kabel - 1 klamra zaczepu odciążającego kabel - 2 zaciski kabla - Akcesoria montażowe - Klucz do noża Przeznaczenie Urządzenie jest przeznaczone wyłącznie do koszenia muraw i trawników w otoczeniu domów mieszkalnych. Każdy inny sposób używania urządzenia, który nie jest jednoznacznie określony jako dozwolony w niniejszej instrukcji obsługi, może spowodować uszkodzenie urządzenia i stanowić poważne zagrożenie dla użytkownika. Urządzenie może być używane tylko przez osoby dorosłe. Dzieci i osoby nie znające in- strukcji obsługi nie mogą używać urządzenia. Używanie urządzenia podczas deszczu lub w wilgotnych miejscach jest zabronione. Osoba obsługująca urządzenie lub jego użytkownik odpowiada za wszelkie wypadki lub szkody poniesione przez innych ludzi albo uszkodzenia ich własności. Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem użytkowaniem lub nieprawidłową obsługą urządzenia.83 p. 99

Zasady bezpieczeństwa Ten rozdział zawiera podstawowe przepisy bezpieczeństwa, obowiązujące przy pracy z elektryczną kosiarką do trawy. Zasady bezpieczeństwa w in- strukcji obsługi Symbol niebezpieczeństwa z infor- macjami na temat ochrony osób i zapobiegania szkodom materialnym. Znak nakazu (w miejscu wykrzyknika objaśnienie nakazu) z informacjami na temat zapobiegania szkodom. Znak informacyjny ze wskazówka- mi ułatwiającymi posługiwanie się urządzeniem. Ogólne zasady bezpieczeństwa OSTRZEŻENIE! Przeczytaj wszystkie zasady i instrukcje bezpieczeństwa. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub inne ciężkie zranienia. Wskazówki:

• Uważnie przeczytaj instrukcję obsługi. Za- poznaj się z wszystkimi elementami nas- tawczymi oraz z prawidłowym sposobem użytkowania urządzenia.

• Nigdy nie pozwalaj dzieciom ani innym osobom nie znającym instrukcji obsługi na używanie urządzenia. Przepisy lo- kalne mogą określać minimalny wiek użytkownika. Uwaga! Przeczytaj instrukcję obsługi. Niebezpieczeństwo zranienia przez wyrzucone części. Trzymać stojące obok osoby z dale- ka od urządzenia. Wyłączyć silnik i odłączyć wtyczkę od gniazdka sieciowego przed rozpoczęciem regulacji lub czysz- czenia urządzenia albo jeżeli prze- wód zasilający został zakleszczony lub jest uszkodzony. Niebezpieczeństwo wskutek usz- kodzenia kabla sieciowego. Trzymać przewód zasilający z daleka od urządzenia i jego noży tnących! Ostrożnie - ostre noże tnące! Trzymać stopy i nogi z daleka od noży. Niebezpieczeństwo zranienia! Nie narażaj urządzenia na działanie wilgoci. Nie pracuj podczas deszczu i nie koś mokrej trawy. Nie używać kosiarki do trawy bez kompletnie zamontowanego pojem- nika na trawę i zderzaka.

Poziom ciśnienia akustycznego

w dB. Klasa zabezpieczenia II Urządzeń elektrycznych nie wolno wyrzucać razem z odpadami do- mowymi. Okrąg cięcia Symbole i napisy na urządzeniu84

• Nigdy nie używaj kosiarki, jeżeli w pobliżu znajdują się ludzie, a szczególnie dzieci i zwierzęta domowe.

• Pamiętaj, że użytkownik urządzenia ponosi odpowiedzialność za wypadki z udziałem innych osób lub ich własności.

• Dzieci należy nadzorować, aby wykluczyć zabawę urządzeniem.

• To urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach fi zycznych, zmysłowych lub umysłowych lub osoby nieposiadające odpo- wiedniej wiedzy i/lub odpowiedniego doświadczenia, chyba że będą one pracować pod nadzorem odpowiedzi- alnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.

• Przestrzegaj zasad ochrony przed hałasem i przepisów lokalnych. Korzysta- nie z urządzenia może być ograniczone lub zakazane w określone dni (np. nied- ziele i święta), w określonych porach dnia (sjesta, cisza nocna) lub w specjalnych strefach (kurorty, kliniki itp.). Czynności przygotowawcze:

• Podczas koszenia należy zawsze nosić twarde obuwie i długie spodnie. Nie koś boso ani w lekkich sandałach.

• Sprawdź teren, na którym będziesz używać urządzenia i usuń wszystkie przedmioty (np. kamienie, gałęzie, patyki, druty), które mogłyby zostać pochwycone i odrzucone przez urządzenie.

• Przed użyciem należy zawsze sprawdzać wzrokowo, czy narzędzia tnące, trzpienie mocujące i cały mechanizm tnący nie są zużyte lub uszkodzone. W celu wyelimino- wania objawów niewyważenia zużyte lub uszkodzone narzędzia i trzpienie można wymieniać tylko w komplecie.

• Zachowuj ostrożność przy obsłudze urządzeń wyposażonych w więcej niż jed- no narzędzie tnące - ruch jednego z noży może powodować obrót innych noży.

• Używaj tylko dostarczonych i zalecanych przez producenta części zamiennych i ak- cesoriów. Stosowanie części innych pro- ducentów prowadzi do natychmiastowej utraty uprawnień gwarancyjnych. Manipulowanie urządzeniem:

• Pracuj wyłącznie przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

• Nie pracuj urządzeniem, jeżeli jesteś zmęczony, masz trudności z koncentracją lub jeżeli piłeś alkohol albo przyjmowałeś tabletki. Zawsze dostatecznie wcześnie rób przerwy na odpoczynek. Pracuj rozsądnie.

• Zawsze zachowuj stabilną postawę na zboczach i wzniesieniach. Zawsze pracuj w poprzek wzniesienia, nigdy do góry albo na dół.

• Prowadź urządzenie tylko z szybkością idącego człowieka.

• Zachowaj szczególną ostrożność przy zmianach kierunku ruchu na wzniesieniu.

• Nie pracuj na nadmiernie stromych wznie- sieniach.

• Zachowuj szczególną ostrożność przy zawracaniu urządzenia i przyciąganiu go do siebie.

• Zawsze wyłączaj urządzenie, jeżeli trze- ba je przechylić przy przenoszeniu, przy przechodzeniu przez inne powierzchnie niż trawa przy przenoszeniu urządzenia na koszone powierzchnie i wynoszeniu go ze skoszonych powierzchni.

• Nie używaj nigdy urządzenia z uszkod- zonymi elementami ochronnymi oraz bez zamontowanych elementów ochronnych, takich jak zderzak i/lub pojemniki na trawę.

• Uruchamiaj urządzenie ostrożnie, zgod- nie z instrukcjami producenta. Zacho-85

wuj wystarczającą odległość stóp od narzędzia tnącego.

• Przy zapalaniu silnika urządzenie nie może być przechylone, chyba że ko- nieczne jest przy tym podniesienie urządzenia. W takiej sytuacji podnoś urządzenie naciskając uchwyt tak, by przednie koła zostały lekko uniesione. Podnoś tylko część znajdującą się dalej od użytkownika. Przed ponownym usta- wieniem urządzenia na podłożu zawsze sprawdzaj obie muszą się znaleźć w po- zycji roboczej.

• Nie uruchamiaj silnika, stojąc przed kanałem wyrzutowym.

• Włączaj silnik zgodnie z instrukcją i tylko trzymając stopy w bezpiecznej odległości od narzędzi tnących.

• Nigdy nie wkładaj rąk ani nóg w pobliże obracających się części ani pod obracające się części. Trzymaj się zaws- ze z daleka od otworu wyrzutowego. Niebezpieczeństwo zranienia.

• Nigdy nie podnoś ani nie noś urządzenia z pracującym silnikiem.

• Wyłącz urządzenie, odłącz wtyczkę sieciową i upewnij się, że żadna z rucho- mych części nie pracuje: - zawsze, gdy zostawiasz urządzenie bez nadzoru i nie używasz urządzenia; - przed usunięciem blokady lub oczyszc- zeniem kanału wyrzutowego, - jeżeli kabel zasilający jest uszkodzony albo poplątany, - przed sprawdzeniem i oczyszczeniem urządzenia lub wykonaniem przy nim jakichkolwiek czynności, - jeżeli urządzenie trafi ło na ciało obce. Sprawdź, czy urządzenie nie wyka- zuje uszkodzeń i wykonaj konieczne naprawy przed ponownym urucho- mieniem urządzenia i rozpoczęciem pracy; - jeżeli urządzenie zaczyna silnie wibrować, konieczne jest jego natychmiastowe sprawdzenie.

• Nie dotykaj noży przed odłączeniem urządzenia od sieci i całkowitym zatrzy- maniem noży.

• Zawsze utrzymuj otwór wyrzutowy w czystości i uważaj, żeby nie był zatkany. Ścięty materiał usuwaj tylko wtedy, gdy urządzenie jest wyłączone.

• Nigdy nie zostawiaj urządzenia bez opieki w miejscu pracy.

• Nie pracuj uszkodzonym, niekompletnym lub przebudowanym bez zgody producen- ta urządzeniem. Nie używaj urządzenia do celów niezgod- nych z jego przeznaczeniem.

• Nie przeciążaj urządzenia. Pracuj tylko w podanym zakresie mocy i nie zmieniaj ustawień regulatora silnika. Nie używaj maszyn o małej mocy do wykonywania ciężkich prac. Nie używaj urządzenia do celów niezgodnych z jego przeznacze- niem.

• Nie używaj urządzenia w pobliżu pal- nych cieczy lub gazów. Nieprzestrze- ganie tej wskazówki pociąga za sobą niebezpieczeństwo pożaru lub wybuchu. Konserwacja i przechowywanie:

• Regularnie sprawdzaj, czy wszystkie nakrętki, trzpienie i śruby są dobrze dokręcone, a urządzenie znajduje się w bezpiecznym i sprawnym stanie.

• Przed odstawieniem urządzenia w zamkniętym pomieszczeniu zaczekaj na ostygnięcie silnika.

• Regularnie sprawdzaj, czy pojemnik na trawę nie jest wyrobiony albo nie został zgubiony.

• Ze względów bezpieczeństwa zużyte i uszkodzone części należy wymieniać na nowe.

• Upewniaj się, że używasz tylko za- pasowych narzędzi tnących zaaprobowa- nych przez producenta urządzenia.86

• Zachowuj szczególną ostrożność przy us- tawianiu noży, aby nie zakleszczyć sobie palców między obrotowymi nożami i nie- ruchomymi częściami maszyny.

• Noś rękawice ochronne przy wymianie mechanizmu tnącego.

• Obchodź się z urządzeniem starannie i ostrożnie. Dbaj o to, by narzędzia były zawsze ostre i czyste – umożliwi Ci to wydajniejszą i bezpieczniejszą pracę. Przestrzegaj przepisów konserwacji.

• Nie próbuj samodzielnie naprawiać urządzenia, jeżeli nie posiadasz potrzeb- nych do tego kwalifi kacji. Wszelkie prace, które nie są podane w niniejszej instrukcji obsługi, mogą być wykonywane wyłącznie przez autoryzowane przez nas punkty serwisowe.

• Przechowuj urządzenie w suchym, zamkniętym i niedostępnym dla dzieci miejscu. Bezpieczeństwo elektryczne:

• Uważaj, by napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej. Wtyczka musi pasować do gniazdka. Nie używaj adapterów wtyczek z urządzeniami posiadającymi zestyk ochronny (uziemiający).

• Nie używaj urządzenia podczas deszczu, złej pogody, w wilgotnych miejscach albo do koszenia mokrej trawy. Dostanie się wody do wnętrza urządzenia elektryczne- go zwiększa ryzyko porażenia prądem.

• Podłączaj urządzenie w miarę możliwości tylko do gniazdek wyposażonych w ele- ment ochronny zabezpieczający przez prądem uszkodzeniowym (bezpiecznik fi ) o wartości zadziałania nie większej od 30 mA.

• Przed każdym użyciem sprawdzaj, czy przewód sieciowy i przedłużacz nie są uszkodzone i nie wykazują objawów zużycia. Nie używaj urządzenia, jeżeli ka- bel jest uszkodzony lub zużyty.

• Wyłączaj urządzenie i wyjmuj wtyczkę urządzenia z gniazdka sieciowego, jeżeli kabel zasilający jest uszkodzony. Nie podłączaj do sieci uszkodzonych przewo- dów i nie dotykaj przewodu połączonego z siecią. Uszkodzenie przewodu może doprowadzić do kontaktu z częściami, przez które płynie prąd

• Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać wy- mieniony na specjalny kabel zasilający przez producenta lub jego serwis bądź osobę posiadającą podobne kwalifi kacje - tylko w ten sposób można zapewnić bezpieczeństwo urządzenia.

• Unikaj kontaktu części ciała z uziemiony- mi częściami (np. ogrodzenia metalowe, słupki metalowe). Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

• Używaj tylko przedłużaczy (typu H05VV- F lub H05RN-F), które są przeznaczone do stosowania na dworze i mają długość długości najwyżej 75 m. Przekrój żyły kabla przedłużacza musi wynosić co najmniej 1,0 mm

. Przed użyciem zawsze odwijaj kabel z bębna kablowego. Zawsze sprawdzaj, czy kabel nie jest uszkodzony.

• Do mocowania kabla przedłużającego używaj tylko przewidzianego do tego celu zaczepu kabla.

• Podczas pracy trzymaj przewód zasilający z daleka od narzędzi tnących. Kabel sie- ciowy powinien być zawsze prowadzony za osobą pracującą urządzeniem. Noże mogą uszkodzić przewód i doprowadzić do kontaktu z częściami, przez które płynie prąd

• Nie wyciągaj wtyczki z gniazdka, ciągnąc za kabel - wtyczka nie służy do tego celu. Chroń kabel przed gorącem, olejem i ost- rymi krawędziami. Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.87

Opis ogólny Opis działania Elektryczna kosiarka do trawy posiada narzędzie tnące obracające się równolegle do płaszczyzny cięcia. Jest ona wyposażona w silnik elektryczny dużej mocy, wytrzymałą obudowę z tworzywa sztucznego, wyłącznik bezpieczeństwa, zderzak i kosz na skoszoną trawę. Wysokość urządzenia można regulować na 5 poziomach, urządzenie jest też wyposażone w lekkobieżne kółka. Funkcje elementów urządzenia są podane w poniższym opisie. Przegląd 1 Przycisk zwalniający 2 Dźwignia uruchamiająca 3 Element sterujący 4 Zaczep odciążający kabel 5 Pałąk uchwytowy 6 2 nakrętki motylkowe i śruby do mo- cowania pałąka uchwytowego 7 2 trzonki 8 Zderzak 9 Kosz na skoszoną trawę 10 2 duże kółka tylne 11 2 małe kółka przednie 12 Obudowa urządzenia z silnikiem 13 Dźwignia do ustawiania wysokości koszenia 14 Uchwyt do przenoszenia 15 2 zaciski kabla 16 Kabel sieciowy Montaż Przed rozpoczęciem jakichkolwiek czynności i prac przy urządzeniu wyj- mij wtyczkę z gniazdka sieciowego. Montaż pałąka uchwytowego

1. Włóż trzonki (7) do odpowiednich

otworów w obudowie urządzenia (12) i przykręć je do obudowy obyd- woma dołączonymi śrubami (17).

2. Nasuń zaczep odciążający kabel (4)

na pałąk uchwytowy (5) i zamocuj go do pałąka klamrą (18).

3. Zamocuj pałąk uchwytowy (5)

dołączonymi śrubami i nakrętkami motylkowymi (6) do dolnych trzon- ków (7).

4. Zamocuj kabel urządzenia przy

użyciu obu zacisków kabla (15) na pałąku uchwytowym i trzonku. Montaż elementu sterującego

2. Rozciągnij zatrzaski (20) elementu

sterującego i włóż element sterujący w oba otwory w pałąku uchwy- towym (5).

3. Przykręć element sterujący.

1. Przykręć oba małe kółka przednie

(11) i oba duże kółka tylne (10) dołączonymi nakrętkami.

2. Załóż kołpaki kółek.

Montaż zderzaka Koszenie przy pomocy kosiarki jest niedozwolone bez zderzaka.

1. Wsuń sprężynę (21) zderzaka (8)

do otworu w obudowie.

2. Wciśnij zderzak do odpowiednich

uchwytów (22) w obudowie.88

458-941-300109 Montaż i opróżnianie koszta na skoszoną trawę Uwaga: Nie używaj urządzenia bez prawidłowo założonego kos- za na trawę albo bez zderzaka. Niebezpieczeństwo zranienia! Składanie kosza na trawę:

1. Wsuń drążki kosza na trawę (23) do

2. Nasuń plastikowe zaczepy (25) na

drążki kosza na trawę. Zakładanie kosza na trawę na urządzeniu:

3. Podnieś zderzak (8).

4. Zawieś kosz na trawę (9) w prze-

widzianym do tego celu zaczepie (26) na tylnej części urządzenia.

5. Opuść zderzak (8), utrzymuje on

kosz w odpowiednim położeniu. Zdejmowanie/opróżnianie kosza:

6. Podnieś zderzak (8) i wyjmij kosz

7. Opróżnij kosz na trawę (patrz

także rozdział „Utylizacja i ochrona środowiska“) i zamontuj go na nowo. Obsługa Przestrzegaj zasad ochrony przed hałasem i przepisów lokalnych. Włączanie i wyłączanie

1. Złóż na końcu kabla pętlę i zawieś

ją w zaczepie odciążającym kabel (4).

2. Podłącz urządzenie do sieci elek-

3. Przed włączeniem urządzenia

uważaj, by nie dotykało ono żadnych przedmiotów.

4. Aby włączyć urządzenie, wciśnij

przycisk zwalniający (1) w uchwy- cie, a następnie naciśnij dźwignię rozruchową (2). Puść przycisk zwalniający.

5. Aby wyłączyć urządzenie, puść

dźwignię uruchamiającą. Po wyłączeniu urządzenia nóż ob- raca się jeszcze przez kilka sekund. Nie dotykaj obracającego się noża. Regulacja wysokości koszenia Urządzenie posiada 5 ustawień wysokości koszenia: 26 mm - 32 mm - 38 mm - 47 mm - 56 mm

1. Wyłącz urządzenie (patrz

„Włączanie i wyłączanie”), odłącz wtyczkę urządzenia od gniazdka sieciowego i zaczekaj na zatrzyma- nie noża.

2. Naciśnij dźwignię (13) na zewnątrz i

przesuń ją w żądane położenie tak, aby została zablokowana. Prawidłowa wysokość koszenia wynosi w przypadku trawnika ozdobnego około 30-45 mm, a trawnika użytkowego około 30-65 mm. Przy pierwszym koszeniu trawy w se- zonie należy wybrać dużą wysokość koszenia. Praca z kosiarką do trawy Regularne koszenie pobudza wzrost trawy, jednocześnie powodując obumieranie chwastów. Po każdym koszeniu trawa staje się gęstsza, tworzy się równa i wytrzymała murawa. Pierwsze koszenie powinno nastąpić od kwietnia przy wysokości wzrostu 7-8 cm. W czasie głównego okresu wegetacyjnego trawę należy kosić co najmniej raz na tydzień.89

• Zacznij koszenie w pobliżu gniazdka i koś oddalając się od gniazdka.

• Zawsze prowadź kabel przedłużacza za sobą, po nawróceniu układaj go na skos- zonym już obszarze.

• Prowadź urządzenie tylko z szybkością idącego człowieka po jak najprostszych odcinkach. Aby nie pozostawiać nieskos- zonych pasów trawy, prowadź kosiarkę tak, by jej tory zachodziły na siebie o kilka centymetrów.

• Ustaw głębokość koszenia tak, by nie przeciążać urządzenia. W przeciwnym razie możesz uszkodzić silnik.

• Na wzniesieniach zawsze pracuj w po- przek wzniesienia. Zachowaj szczególną ostrożność idąc do tyłu i ciągnąć urządzenie.

• Po każdym użyciu oczyszczaj urządzenie zgodnie z opisem w rozdziale „Czyszcze- nie, konserwacja, przechowywanie”. Po pracy i przed przeniesieniem wyłącz urządzenie, wyjmij wtyczkę z gniazdka i zaczekaj, aż nóż się zatrzyma. Czyszczenie, konserwacja i przechowywanie Prace, które nie zostały opisane w tej instrukcji obsługi, muszą być wykonywane przez autoryzowany przez nas warsztat serwisowy. Sto- suj tylko oryginalne części. Przy obchodzeniu się z nożem noś rękawice. Przed rozpoczęciem wszelkich prac konserwacyjnych i oczyszczania wyłącz urządzenie, wyjmij wtyczkę sieciową z gniazdka i zaczekaj, aż nóż się zatrzyma. Ogólne prace z zakresu oczysz- czania i konserwacji Nie myj kosiarki do trawy strumie- niem wody.

• Utrzymuj urządzenie w czystości. Do oc- zyszczania używaj szczotki lub szmatki, ale nie używaj agresywnych środków czyszczących ani rozpuszczalników.

• Po zakończeniu koszenia usuwaj resztki roślin z kółek, otworów wentylacyjnych, otwo- ru wyrzutowego i okolicy noża przy pomocy kawałka drewna lub plastiku. Nie używaj twardych ani ostrych przedmiotów, możesz w ten sposób uszkodzić urządzenie.

• Od czasu do czasu należy naoliwić kółka.

• Przed każdym użyciem sprawdzaj, czy kosiarka nie ma widocznych usterek, ta- kich jak luźne, wyrobione lub uszkodzone części. Sprawdzaj, czy wszystkie nakrętki, trzpienie i śruby są dobrze przykręcone.

• Sprawdzaj, czy osłony i elementy zabezpieczające nie są uszkodzone i czy są dobrze zamocowane. W razie potrzeby wymień te części na nowe. Wymień nóż Jeżeli nóż jest stępiony, może go naostrzyć specjalistyczny warsztat. Jeśli nóż jest uszkodzony albo niewyważony, należy go wymienić (patrz rozdział Części zamienne).

1. Odwróć urządzenie.

2. Załóż odporne na przecięcie

rękawice i przytrzymaj nóż (27). Odkręć śrubę noża (28) odwrotnie do kierunku ruchu wskazówek zega- ra dostarczonym kluczem noża (29).

4. Załóż noży nóż w odwrotnej

kolejności kroków. Uważaj, żeby nóż był prawidłowo ustawiony, a śruba była dobrze dokręcona.90

458-941-300109 Przechowywanie Aby urządzenie zajmowało mniej miejsca, poluzuj nakrętki motylkowe i złóż uchwyt. Nie wolno przy tym zakleszczyć kabli.

• Przechowuj urządzenie w suchym, niedostępnym dla dzieci miejscu.

• Przed odstawieniem urządzenia w zamkniętym pomieszczeniu zaczekaj na ostygnięcie silnika.

• Nie zawijaj urządzenia w worki nylonowe, może w nich powstawać wilgoć. Nie odpowiadamy za szkody wywołane przez nasze urządzenia, jeżeli szkody te zostały spowodowane przez niefachową naprawę, stosowanie nieoryginalnych części zami- ennych lub niezgodne z przeznaczeniem użytkowanie. Utylizacja i ochrona środowiska Przekaż urządzenie, jego akcesoria i opako- wanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Urządzeń elektrycznych nie wolno wyrzucać razem z odpadami domowy- mi.

• Oddaj urządzenie do punktu utylizacji odpadów. Użyte w produkcji urządzenia elementy z tworzyw sztucznych i metalu można od siebie oddzielić i poddać osob- nej utylizacji. Zwróć się po radę do nasze- go Centrum Serwisowego.

• Nie wyrzucaj ściętej trawy do konte- nera na śmieci; zakompostuj ją albo rozprowadź jako warstwę użyźniającą pod krzewami i drzewami. Części zamienne Nabywaj części zamienne pod podanym ad- resem serwisowym lub numerem telefaksu. Przy składaniu zamówienia koniecznie podaj przyporządkowany zamawianej części numer katalogowy. Nóż zamienny 13700221 Dane techniczne Elektryczna kosiarka do trawy .... ERM 1300/9 Moc silnika ......................................... 1300 W Napięcie sieciowe .....................230V~, 50 Hz Prędkość obrotów przy pracy jałowej .......................................3700 obr/min Okrąg cięcia ......................................380 mm Wysokość koszenia .........26/32/38/47/56 mm Klasa zabezpieczenia ............................. II Typ zabezpieczenia ................................ IPX4 Ciężar .................................................... 12 kg Pojemność kosza na trawę ...................... 45 l Poziom ciśn. akust. .........................81 dB (A) Poziom ciśnienia akustycznego (w. gwarantowana) ..........................96 dB (A) Wibracje na uchwycie ......................2,27 m/s

Parametry akustyki i wibracji zostały określone zgodnie z normami wymienionymi w Deklaracji Producenta. Zmiany techniczne i optyczne mogą być wprowadzane bez zapowiedzi w trakcie procesu dalszego rozwoju urządzenia. Ws- zelkie wymiary, wskazówki i dane podane w niniejszej instrukcji obsługi są w związku z tym podawane w sposób niewiążący. Roszc- zenia zgłaszane na podstawie treści instrukcji obsługi są nieważne.91

• Na niniejsze urządzenie udzielamy 24- miesiącznej gwarancji. W przypadku użytkowania zarobkowego i urządzeń wymiennych obowiązuje skrócony okres gwarancji.

• Szkody wywołane przez naturalne zużycie, przeciążenie lub nieprawidłową obsługę są wykluczone z zakresu gwaran- cji. Niektóre części konstrukcyjne ulegają normalnemu zużyciu i są wykluczone z zakresu gwarancji. Są to w szczególności: nóż.

• Warunkiem skorzystania z uprawnień gwarancyjnych jest ponadto przestrzega- nie wskazówek dotyczących oczyszczania i konserwacji urządzenia.

• Szkody wywołane wadami materiałowymi lub produkcyjnymi zostaną bezpłatnie usunięte przez dostarczenie zastępczego urządzenia bądź przez naprawę. Warun- kiem skorzystania z gwarancji jest przeka- zanie nierozmontowanego urządzenia z dowodem zakupu i gwarancji sklepowi, w którym zostało ono kupione.

• Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum ser- wisowemu. Nasze Centrum Serwisowe chętnie sporządzi kosztorys naprawy. Przyjmujemy tylko urządzenia, które zostały nam przysłane w odpowiednim opakowaniu z opłaceniem pełnego kosztu przesyłki.

• Uwaga: W przypadku reklamacji gwaran- cyjnej lub zlecenia naprawy użytkownik powinien dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. Przesyłki nadane bez uiszczenia wystarczającej opłaty pocztowej, w cha- rakterze przesyłki o nietypowych wy- miarach, ekspresem lub inną przesyłką specjalną nie będą przyjmowane.

• Utylizację Twoich urządzeń przeprowadzi- my bezpłatnie.92

458-941-300109 Odszukiwanie błędów Problem Możliwa przyczyna Sposób usunięcia Urządzenie nie daje się uruchomić Brak zasilania prądem Sprawdź gniazdko, kabel, przewody sieciowe, wtyczkę; w razie potrzeby zleć naprawę wykwalifi kowanemu elektrykowi Uszkodzony włącznik- wyłącznik Naprawa przez autoryzowany serwisZużyte szczotki węglowe Uszkodzony silnik Za długa trawa Ustaw większą wysokość cięcia. Naciskając uchwyt podnieś lekko przednie kółka. Silnik przestaje pracować Blokada przez przedmioty Usuń przedmioty Niezadowalający wynik koszenia albo utrudniona praca silnika Za krótka trawa Ustaw mniejszą wysokość cięcia Nóż jest stępiony Naostrz lub wymień noże Zatkany obszar noża Oczyść urządzenie Nieprawidłowo zamontowany nóż Prawidłowo zamontuj nóż Nóż się nie obraca Nóż zablokowany przez trawę Usuń trawę Poluzowana śruba noża Dokręć śrubę noża Nietypowe odgłosy, stukanie lub wibracje Poluzowana śruba noża Dokręć śrubę noża Uszkodzony nóż Wymień nóż93 EG-Konformitäts- erklärung Dichiarazione di conformità CE Hiermit bestätigen wir, dass der Elektro-Rasenmäher Baureihe ERM 1300/9 Con la presente dichiariamo che Tagliaerba elettrico serie di costruzione ERM 1300/9 ab Baujahr 2008 folgenden einschlägigen EU- Richtlinien in ihrer jeweils gültigen Fassung entspricht: a partire dall’anno di costruzione 2008 corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida: 98/37/EC • 2006/95/EC • 2004/108/EC • 2000/14/EC • 2005/88/EC Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono: EN 60335-1:2002+A11+A1+A12+A2 • EN 60335-2-77:2006 EN 55014-1:2000+A1+A2 • EN 55014-2:1997+A1 EN 61000-3-3:1995+A1+A2 • EN 61000-3-2:2000+A2 Zusätzlich wird entsprechend der Geräuschemis- sionsrichtlinie 2000/14/EC bestätigt: Schallleistungspegel: Garantiert: 96 dB(A); Gemessen: 95,1 dB(A) Angewendetes Konformitätsbewertungsverfah- ren entsprechend Anh. V / 2000/14/EC Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull’emissione acustica ambientale: Livello di potenza sonora garantita: 96 dB(A) misurata: 95,1 dB(A) Procedura della valutazione della conformità applicata come da allegato V / 2000/14/EC Anbringung der CE Kennzeichnung 2008 Apposizione marchio CE 2008 Verantwortlich für die Produktherstellung und die Aufbewahrung der technischen Unterlagen: Responsabile per la produzione e la conservazione dei documenti tecnici: Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2 64823 Groß-Umstadt 30/12/08 (Andreas Gröschl, Techn. Leiter, Direttore tecnico) DI94 Déclaration de conformité CE CE-conformiteit- verklaring Declaração de Conformidade CE Nous certifi ons par la présente que le modèle Tondeuse à gazon électrique Série ERM 1300/9 Hiermede bevestigen wij dat
