Termék típusa	Műholdvevő UHF modulátorral és távoli kiterjesztéssel
Tápfeszültség	230-240 V~50 Hz / 12 V=300 mA adapter
RF kimenet	UHF CH21~69, 471.25~855.25 MHz, 75 Ω, F-nő
RF kimeneti szint	70 ± 5 dBμV
Színrendszer	PAL B/G (FM A2 sztereó)
Videó bemenet (Péritel)	1 Vp-p, 75 Ω
S-Videó bemenet	Y: 1 Vp-p, C: 0.28 Vp-p, 75 Ω
Audio bemenet (Péritel)	1 Vp-p, 10 kΩ, vivők 5.5/5.74 MHz
Antenna bemenet	75 Ω, IEC 9.5 mm nő
Antenna beillesztési veszteség	VHF 3 dB, UHF max. 4 dB
Videó jel/zaj arány	46~53 dB
Audio jel/zaj arány	45~50 dB
Videó modulációs mélység	82 ± 4%
Kép/hang arány	1. vivő: 16 ± 2 dB, 2. vivő: 23 ± 2 dB
IR vevő (táv)	7 méter (típ.)
IR vivőfrekvencia	37~45 kHz
RF adó frekvencia	10.52 MHz ±250 kHz (ASK)
Biztonság	Ne nyissa ki, hiba esetén húzza ki, ne tegye ki víz/nedvesség hatásának
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa, tisztítás előtt húzza ki
Alkatrészek és javíthatóság	Csak szakképzett technikus javíthatja; alkatrészekért vegye fel a kapcsolatot az ügyfélszolgálattal
Általános információk	Kialakítás és jellemzők előzetes értesítés nélkül változhatnak

Gyakran ismételt kérdések - SATMOD5 KONIG

Hogyan válasszuk ki a kimeneti csatornát a modulátoron?

Nyomja meg a SET gombot 2 másodpercig, amíg a jelzőfény villogni nem kezd. Használja a + vagy - gombokat a kívánt csatorna kiválasztásához (CH21~69). A jelzőfény 2 másodperc után abbahagyja a villogást, a csatorna elmentődik.

Hogyan telepítsük az infravörös adót?

Helyezze az IR adót a vezérelni kívánt eszköz (pl. műholdvevő) közelébe. Irányítsa a távirányító jelzőfényét az IR vevő szeméhez az optimális vétel érdekében.

Mi a teendő, ha nem jelenik meg kép a televízión?

Ellenőrizze, hogy a modulátor be van-e kapcsolva, és hogy a kiválasztott kimeneti csatorna egy szabad csatornának felel-e meg a televízión. Győződjön meg arról, hogy a csatlakozások (Péritel, S-Videó, antenna) helyesek, és hogy a televízió a megfelelő UHF csatornára van állítva.

Ez a modulátor kompatibilis minden televízióval?

Minden olyan televízióval működik, amely rendelkezik UHF antenna bemenettel és PAL B/G kompatibilis. Az RF kimenet az UHF sávban van (CH21~69).

Hogyan csatlakoztassunk egy DVD-lejátszót a modulátorhoz?

Csatlakoztassa a DVD-lejátszó Péritel vagy S-Videó kimenetét a modulátor megfelelő bemenetéhez. A legjobb minőség érdekében használjon Péritel kábelt. Ezután állítsa be a kimeneti csatornát, és hangolja be a televíziót.

A távirányító nem működik, mit tegyek?

Ellenőrizze, hogy a távirányító elemei jók-e. Győződjön meg arról, hogy az IR vevő szeme nincs elzárva, és a távolság nem haladja meg a 7 métert. Szükség esetén irányítsa át az adót.

Használhatok több vevőt a házban?

Igen, minden szobába telepíthet egy IR vevőt. Minden vevő lehetővé teszi a modulátorhoz csatlakoztatott eszközök vezérlését különböző helyiségekből.

Mi a rendszer maximális hatótávolsága?

A távirányító hatótávolsága körülbelül 7 méter látótávolságban. A modulátor RF jele az antenna kábelen keresztül halad át a házban.

Hogyan tisztítsuk a SATMOD5 modulátort?

Tisztítás előtt húzza ki a készüléket. Használjon puha, száraz ruhát a felület letörléséhez. Ne használjon folyékony vagy súrolószereket.

Hol található a teljes használati útmutató?

A teljes útmutató (60 oldal) ingyenesen elérhető PDF formátumban a notice-facile.com weboldalon. Letöltheti, vagy e-mailben kérhet fordítását.

HASZNÁLATI ÚTMUTATÓ SATMOD5 KONIG

Sztereó modulátor infravörös funkcióval

MANUAL

MODE D'EMPLOI

MANUALE

HASZNÁLATI UTMUTATÓ

BRUKSANVISNING

ANLEITUNG

GEBRUKSAANWIJZING

MANUAL DE USO

KAYTTOOHJE

NAVOD KPOUZITI

1.és2.lépés:

1. lépés: 2. lépés: Csatorna kijelz

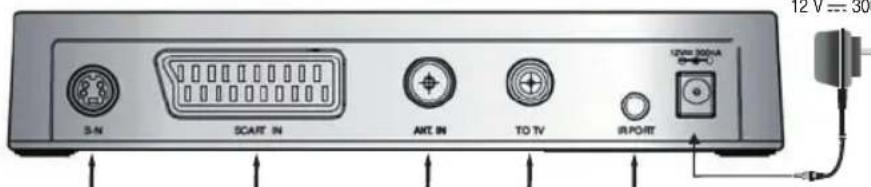

   Halozati adapter 230 V/50 Hz 12V = 300mA

S-Video forras bemenete
AV forras bemenete
ANTENNAHOZ RF KIMENET INFRAVOROS
KIMENET

1. lépés:

MAGYAR NYELVU

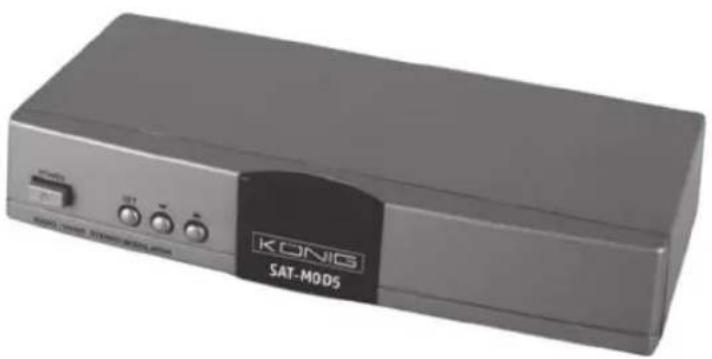

A tavirányító kibóvító rendszerrel ellatott König sztereó SAT-MOD5 UHF PLL modulátor barmilyen músorforrásból vett video-és audiojeleket szétoszt a haz összes tevekészülékere, miközben a forraskészülékek barmelyik szobáró távirányítóval kezelhetők. A SAT-MOD5 különösen belso modulator nélküli müholdvevők és DVD lejatszők esetében hasznos.

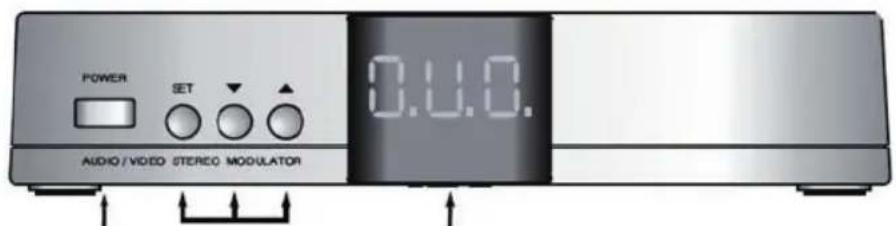

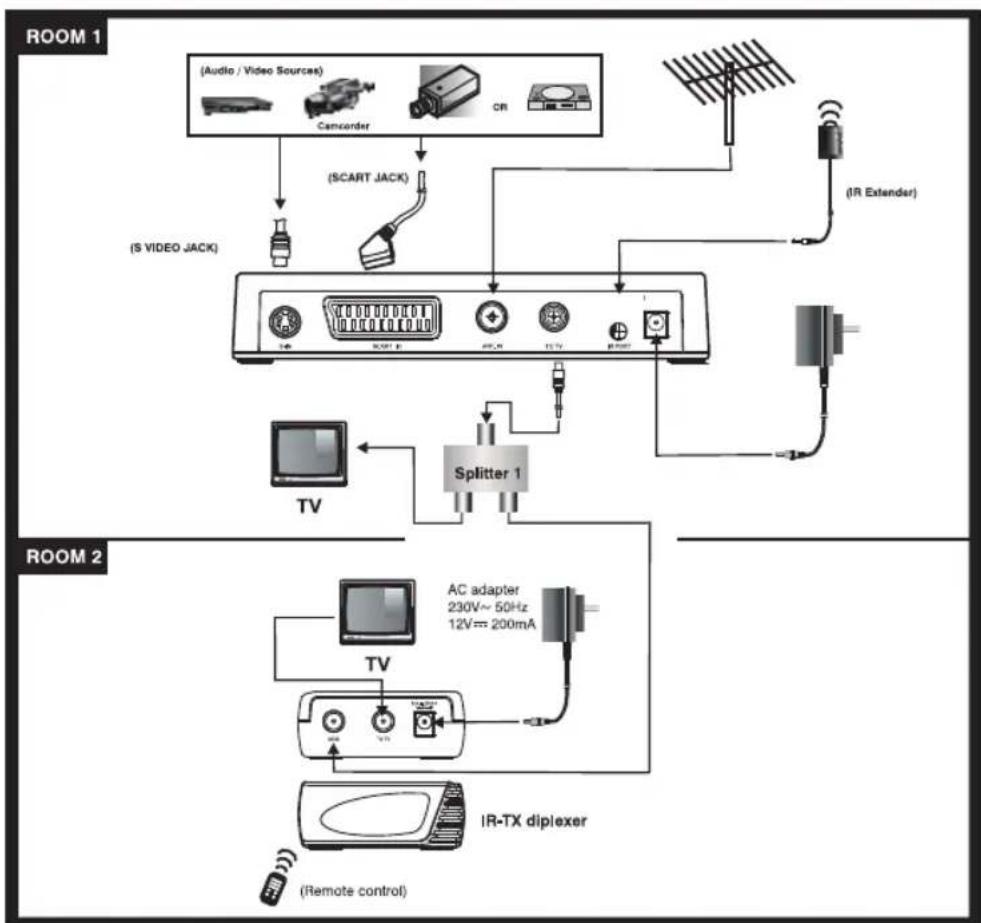

1. lépés: A perifériak és a távirányító kibővító rendszer csatlakoztatása után kapcsoljá be a modulátort. Az infravörös tavadót helyezze el a vezérelni kivist készülék Közelében. A legjobb muködés érdekében optimális helyzetbe helyezze a tavadót.
2. lépés: Kimeneti csatornaként az antenna egyik szabad RF csatornajt valassza. Nyomja a SET (BEÁLLITÁS) gombot 2 masodpercig, amíg a LED villogni nem kezd. Ezután a “▲”vagy“▼”gombokkal keresse meg a kivalasztott csatornát. A LED villogása kb. 2 masodperc multán abbamarad, és a kivalasztott csatorna be van állitva.
3. lépés: Helyezze el a vevokészüleket abban a helyiségben, aholnézni kivanja. A legjobb muködés érdekében a tavirányito-érzekelot optimális helyzetbe helyezze.

MUSZAKI JELLEMZOK

Modulátor

VIDEOBEMENET (SCART CSATLAKOZÓ)
BEMENETI SZINT 1 Vp-p
VIDEOBEMENET IMPEDANCIÁJA	75 Ω
MODULÁCÍO HATÁSMÉLYSEGE 82 ± 4%
VIDEO JEL-ZAJ VISZONY 46~53dB
S-VIDEO
Y BEMENETI SZINT 1Vp-p, kiegyensúlyozatlan
C BEMENETI SZINT	0,28Vp-p, színszinkronvezérjel, 75 Ω
AUDIOBEMENET (SCART CSATLAKOZÓ)
AUDIO SEGÉDHORDOZÓ Hordozó 1 / 5,5 Mhz Hordozó 2 / 5,74 MHz
BEMENETI SZINT 1 Vp-p
AUDIOBEMENETI IMPEDANCIA	10KΩ
AUDIO JEL-ZAJ VISZONY 45-50 dB
RF KIMENET
KIMENETI FREKVENCIA-TARTOMÁNY UHF	471,25 - 855,25 MHz
KIMENETI CSATORNA UHF CH.21 - 69
SZÍNRENDSZER PAL B/G (SZTEREÓ)
SZTEREÓ MOD FM BG (A2)
RF KIMENETI IMPEDANCIA	75Ω, F-belsö
RF KIMENETI SZINT 70 ± 5dBμV
KÉP-HANG VISZONY Hordozó 1 / 16 ± 2dB Hordozó 2 / 23 ± 2dB
ANT TV-HEZ
ANTENNABEMENET	75Ω, IEC 9,5 mm belsö
BECSATOLÁSI VESZTESÉG	VHF 3dB, UHF 4dB max.
SZIGETELES VHF 45 dB, UHF 35 dB min.
ÁRAMFORRÁS	230-240 V~ 50 Hz / 12 V--- 300 mA-es hálózati adapter

Távirányító kibővító rendszer

Infravörös szerkezet:

Hordozofrekvencia:37-45kHz
Vevó távolsága: 7 mét er (alt.)

RF szerkezet:

• Adofrekvencia: 10,52 MHz +/-250 kHz (ASK)
• Adásszint: 110dBμV

Biztonsági olvintézkedesek:

Az aramutés megelözese érdekében ezt a keszüléket CSAK képzett szakember nyithatja fel. Ha gond adódk a keszülékkel, kapcsolj le az elektromos halózatról és más keszülékról. A termeket viztol és nedessegtól védje.

Jotallas:

Nem vallalunk felelosséget es jotallast, ha a meghibasodás a keszüléken vegzett valtoztatas vagy modosítas kovetkezménye, vagy helytelen hasznalat miatt a keszülék megrondálódt.

Általános tudnivalók:

A formatervezén és a műszaki jellemzőkön előzetes értesités nélkül is végezhetunk modosításokat.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és itt ilyen értelemben említjuk.

Figyelem:

Ezt a terméket ezzel a szimbóolummal jalöljuk. Ez azt jalenti, hogy ezek az elektromos és elektronikus termékek nem keverhetők az általanos házartásii hulladék kozé. Begyüjtésüket külön begyüjtési létésítmény vegzi.

Copyright ©

KONIG

ELECTRONIC

SAT-MOD5
