MANUALE UTENTE SATMOD5 KONIG
Modulatore stereo con funzione IR
MANUAL
MODE D'EMPLOI
MANUALE
HASZNÁLATI UTMUTATÓ
BRUKSANVISNING
ANLEITUNG
GEBRUKSAANWIJZING
MANUAL DE USO
KAYTTOOHJE
NAVOD KPOUZITI
Fase 1 e 2
Fase 1 Fase 2 Visualizzazione canali
Fase 3:
ITALIANO

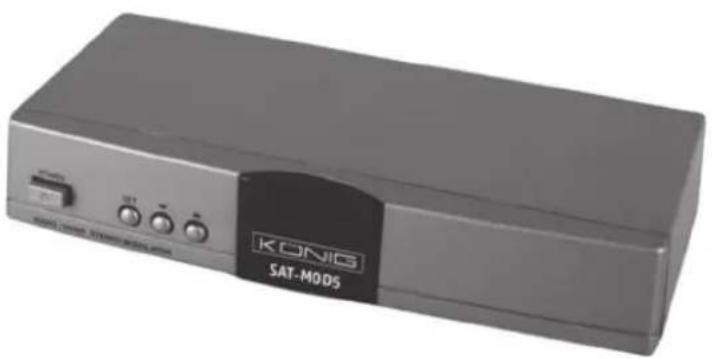

Il modulatore stereo Konig SAT-MOD5 UHF PLL con trasmissione IR (telecomando) distribuisce il segnale video e audio da qualsiasi sorgente a tutti i televitori della casa e, al tempo stesso, controlling the funzionamento di tali sorgenti con lavoro a distance da agli locale. Il SAT-MOD5 è utile in particolare per ricevitori satellitari digitali elettori DVDenza modulatore interno.

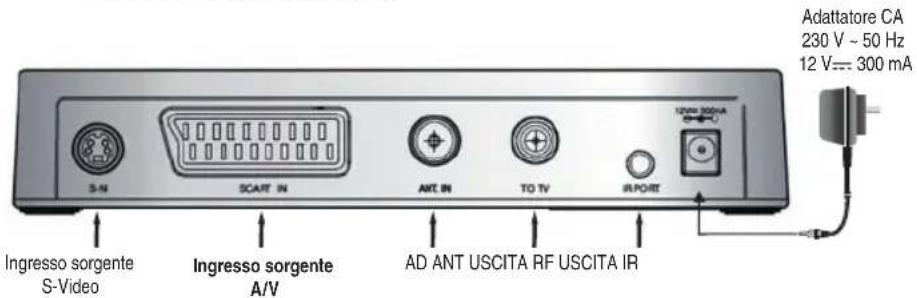

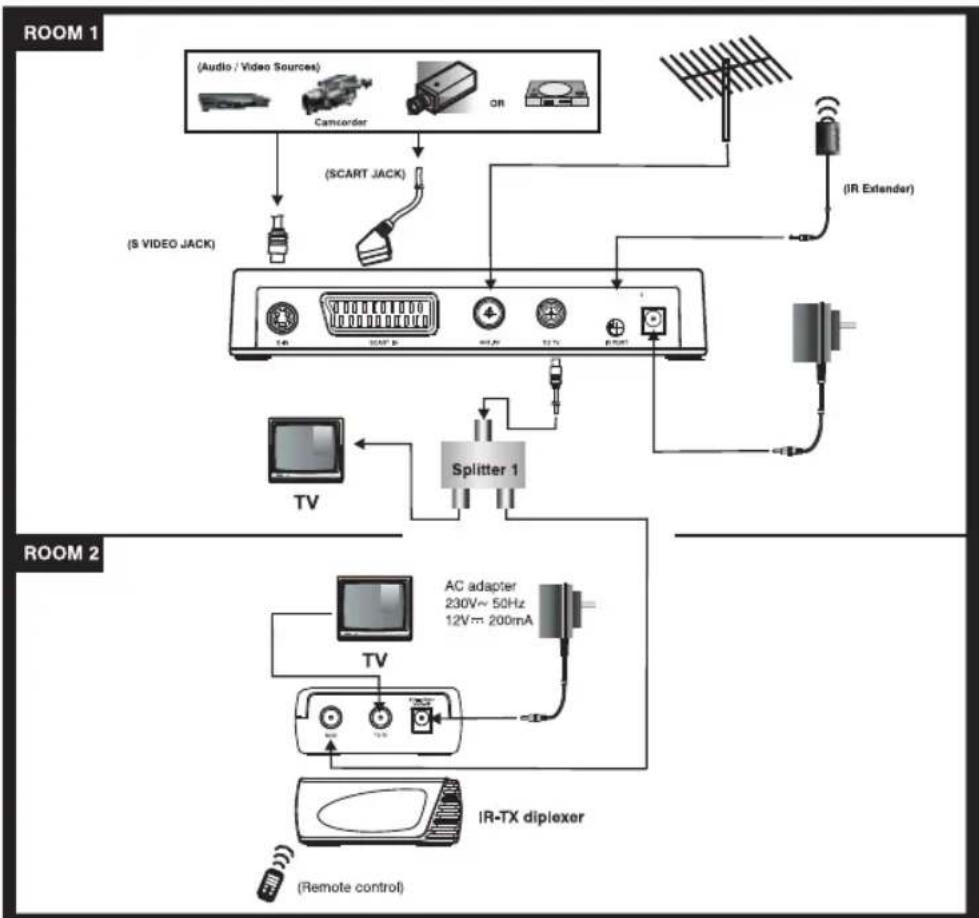

Fase 1: Accendere il modulatore dopo aver collegato le periferiche e il sistema di prolunga con dato a distance. Installare il trasmettitore infrarossi nei pressi dell'apparecchio da controllare. Ottimizzare la posizione del led del trasmettitore a distance per ottenere i migliorori risultati.

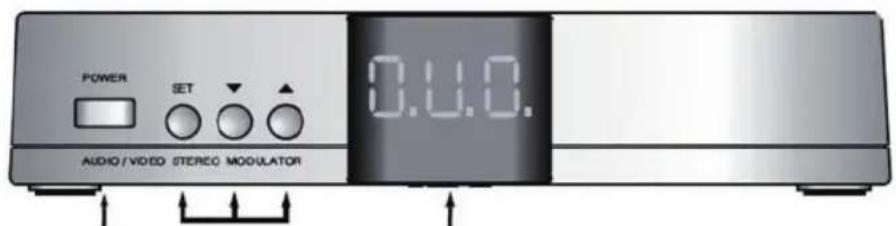

Fase 2: Scegliere il canale di uscita in un canale RF libero nell'impianto dell'antenna. Premere il tasting SET per 2 secondi fino a quando il LED inizIERA a lampeggiare. Ora premere il tasting "▲" o "▼" fino a quando non si raggiungera il canale selezionato. Il LED smetterà di lampeggiare dopo 2 secondi circa e il canale selezionato risulterà regolato.
Fase 3: Montare il ricevitore nel locale in cui si desidera utilizzato. Ottimizzare la posizione dell'estensore di trasmissione (sistema di trasmissione di immagini a distance) per ottenere i migliorori risultati.
SPECIFICHE
Modulatore
| INGRESSO VIDEO (JACK SCART) | ||
| LIVELLO INGRESSO 1 Vp-p | ||
| IMPEDENZA INGRESSO VIDEO | 75 Ω | |
| PROFONDITÀ MODULAZIONE 82 ± 4% | ||
| RAPPORTO SEGNALE VIDEO - RUMORE 46 ~ 53 dB | ||
| S-VIDEO | ||
| LIVELLO INGRESSO Y 1 Vp-p, sbilanciato | ||
| LIVELLO INGRESSO C | 0.28 Vp-p, segnale di burst, 75 Ω | |
| INGRESSO AUDIO (JACK SCART) | ||
| SUBPORTANTE AUDIO Portante 1 / 5,5 MHz | Portante 2 / 5,74 MHz | |
| LIVELLO INGRESSO 1 Vp-p | ||
| IMPEDENZA INGRESSO AUDIO | 10 KΩ | |
| RAPPORTO SEGNALE AUDIO - RUMORE 45 ~ 50 dB | ||
| USCITA RF | ||
| GAMMA FREQUENZA USCITA UHF 471.25 - | 855.25 MHz | |
| CANALE USCITA UHF CAN. 21 ~ 69 | ||
| SISTEMA COLORE PAL B/G (STEREO) | ||
| MODALITÀ STEREO FM BG (A2) | ||
| IMPEDENZA USCITA RF | 75Ω, F-Femmina | |
| LIVELLA USCITA RF 70 ± 5dBμV | ||
| RAPPORTO IMMAGINE - SUONO Portante 1 / 16 ± 2 dB Portante 2 / 23 ± 2 dB | ||
| ANT A TV | ||
| INGRESSO ANT | 75Ω, IEC 9,5 mm Femmina | |
| CADUTA DELLA POTENZA DI BANDA | VHF 3 dB, UHF 4 dB max. | |
| ISOLAMENTO | VHF 45 dB, UHF 35 dB min. | |
| SORGENTE DI ALIMENTAZIONE | 230-240 V ~ 50 Hz / 12 V=300 mA Adattatore CA | |
Sistema di trasmissione IR
Sezione IR:
- Frequenza portante: 37 45kHz
- Distanza ricevitore: 7 metri (tip.)
Sezione RF:
- Frequenza trasmettitore: 10.52 MHz +/- 250 kHz (ASK)
Livello trasmettitore: 110dB V
Precauzioni di sicurezza:
Per ridurre il rischio di scosse elettriche, quello prodotto deve essere aperto ESCLUSIVAMENTE da personale techniciano specializzato, se occorre assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da agli altre apparecchiatura. Non esporre il prodotto ad acqua o umilità.
Garanzia:
Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamanti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in quello documento riconosciuti come tali.
Attenzione:
Il prodotto è contrassegnato con quello significolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per quosti prodotti esiste unsystema di raccolta differenziata.
