SATMOD5 - Receptor de satélite KONIG - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato SATMOD5 KONIG en formato PDF.
| Tipo de producto | Receptor satelital con modulador UHF y extensión remota |
| Alimentación | 230-240 V~50 Hz / adaptador 12 V=300 mA |
| Salida RF | UHF CH21~69, 471.25~855.25 MHz, 75 Ω, F-Hembra |
| Nivel de salida RF | 70 ± 5 dBμV |
| Sistema de colores | PAL B/G (estéreo FM A2) |
| Entrada de video (Péritel) | 1 Vp-p, 75 Ω |
| Entrada S-Video | Y: 1 Vp-p, C: 0.28 Vp-p, 75 Ω |
| Entrada de audio (Péritel) | 1 Vp-p, 10 kΩ, portadoras 5.5/5.74 MHz |
| Entrada de antena | 75 Ω, IEC 9.5 mm Hembra |
| Pérdida de inserción de antena | VHF 3 dB, UHF 4 dB máx. |
| Relación señal/ruido de video | 46~53 dB |
| Relación señal/ruido de audio | 45~50 dB |
| Profundidad de modulación de video | 82 ± 4 % |
| Relación imagen/sonido | Portadora 1: 16 ± 2 dB, Portadora 2: 23 ± 2 dB |
| Receptor IR (distancia) | 7 metros (típ.) |
| Frecuencia portadora IR | 37~45 kHz |
| Frecuencia transmisor RF | 10.52 MHz ±250 kHz (ASK) |
| Seguridad | No abrir, desconectar en caso de problema, no exponer al agua/humedad |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco, desconectar antes de limpiar |
| Repuestos y reparabilidad | Reparación solo por técnico calificado; contactar al servicio posventa para repuestos |
| Información general | Diseño y características sujetos a cambio sin previo aviso |
Preguntas frecuentes - SATMOD5 KONIG
Preguntas de los usuarios sobre SATMOD5 KONIG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Receptor de satélite en formato PDF gratis! Encuentra tus instrucciones SATMOD5 - KONIG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SATMOD5 de la marca KONIG.
MANUAL DE USUARIO SATMOD5 KONIG
Modulador estéreo con funciona infrarroja
MANUAL
MODE D'EMPLOI
MANUALE
HASZNÁLATI UTMUTATO
BRUKSANVISNING
ANLEITUNG
GEBRUKSAANWIJZING
MANUAL DE USO
KAYTTOOHJE
NAVOD KPOUZITI
Etapa 1 & 2:
Etapa 1: Etapa 2: Muesra del canal
Etapa 3:
ESPANOL

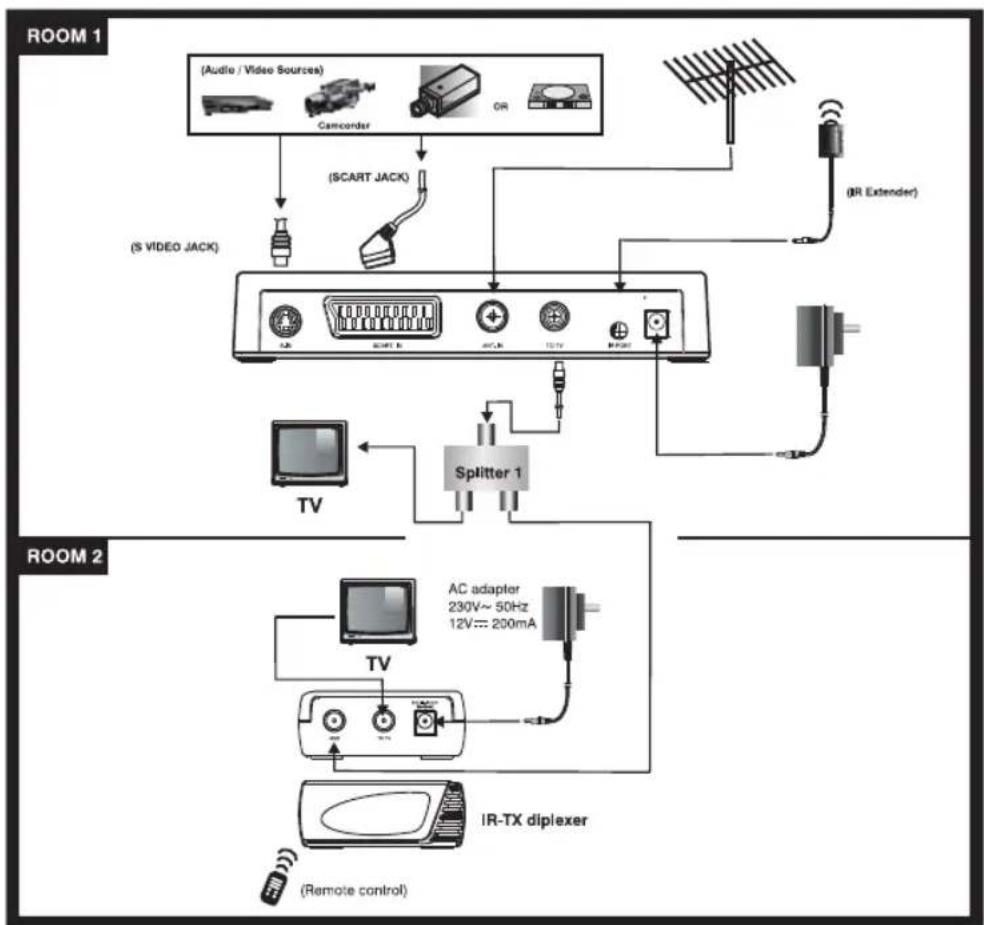

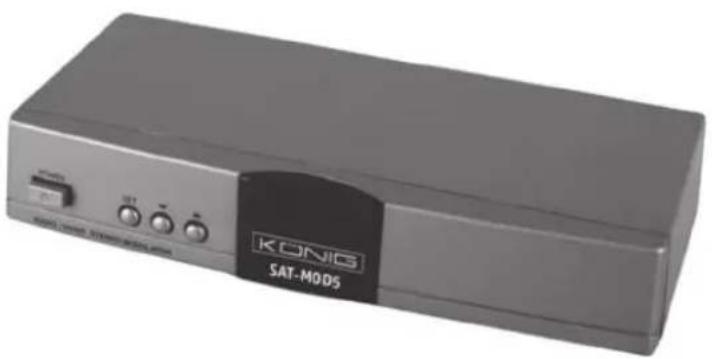

El modulador estéreo König SAT-MOD5 UHF PLL con sistemas de extension de control remoto distribuye la seals de audio y video desde cuales quieur fuente a todos los equipos de TV del hogar cuando opera con dichas fuentes mediante un mando a distancia desde cuales quieur habitacion. El SAT-MOD5 es especialmente util para los receptores de satélite digital y los reproductores DVD sin modulador interno.

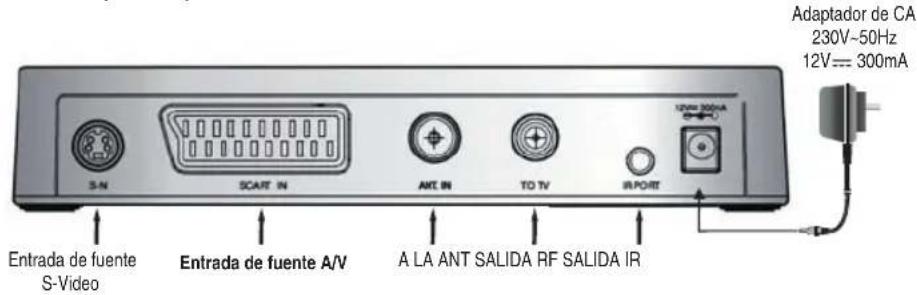

Etapa 1: Encienda el modulador tras conectar los periféricos y el sistemas de extension del control remoto. Instale el transmisor infrarrojo cerca del equipo que deseee dirigir. Optimice la posicion de la led del transmisor remoto para obtener些ores resultados.
Etapa 2: Elija el canal de salute en un canal libre RF en la instalacion de su antenna. Pulse la tecla "SET" (CONFIGURAR) durante 2 segundos, hasta que la LED empiece a PSTEear. Ahora pulse la tecla 一 ^ 一 o "hasta que alcance el canal seleccionado. La LED dejarde de PSTEear al cabo de 2 segundos, y el canal seleccionado se ajusta.
Etapa 3: Instale el receptor en la habitacion en la que desea utiliser. Optimice la posicion de la lente remota para lograr mejoras resultados.
ESPECIFICACIONES
Modulador
| ENTRADA DE VÍDEO (TOMA DEL EUROCONECTOR) | |
| NIVEL DE ENTRADA 1 Vp-p | |
| IMPEDENCIÀ DE LA ENTRADA DE VÍDEO | 75 Ω |
| PROFUNDIDAD DE MODULACION 82 ± 4% | |
| RATIO DE SEÑAL DE RUIDO DE VÍDEO 46~53dB | |
| S-VIDEO | |
| NIVEL DE ENTRADA Y 1 Vp-p, sin equilibrio | |
| NIVEL DE ENTRADA C | 0.28Vp-p, señal de quemado, 75 Ω |
| ENTRADA DE AUDIO (TOMA DEL EUROCONECTOR) | |
| SUBTRANSPORTADOR DE AUDIO Transportador 1 / 5.5 MHz Transportador 2 | 5.74 MHz | |
| NIVEL DE ENTRADA 1 Vp-p | |
| IMPEDENCIÀ DE ENTRADA DE AUDIO | 10KΩ |
| RATIO DE SEÑAL DE RUIDO DE AUDIO 45~50dB | |
| SALIDA RF | |
| RANGO DE FRECUENCIA DE SALIDA UHF | 471.25~855.25 MHz |
| CANAL DE SALIDA UHF CH.21~69 | |
| SISTEMA DE COLORES PAL B/G (ESTÉREO) | |
| MODO ESTÉREO FM BG (A2) | |
| IMPEDENCIÀ DE SALIDA RF | 75Ω, F-Hembra |
| NIVEL DE SALIDA RF 70 ± 5dBμV | |
| RATIO DE IMAGEN A SONIDO Transportador | 1 / 16 ± 2dB Transportador 2 / 23 ± 2dB |
| ANT A TV | |
| ENTRADA DE LA ANTENA | 75Ω, IEC 9.5mm Hembra |
| PÉRDIDA DE INSERCión | VHF 3dB, UHF 4dB máximo. |
| AISLAMIENTO | VHF 45dB, UHF 35dB min. |
| FUENTE DE ALIMENTACION | 230-240V~50 Hz / 12V---300mA Adaptador de CA |
Sistema de extension de control remoto
Sección IR:
- Frecuencia del transporte: 37~45kHz
- Distancia del receptor: 7 metros (tip.)
Sección RF:
- Frecuencia del transmisor: 10.52MHz +/-250kHz(ASK)
Nivel del transistor: 110dB V
Medidas de seguridad:
Para reducir los riesgos de electrocución, este producto deben ser abierto EXCLUSIVAMENTE por un的技术o habilido cuando necesse ser reparado. Desconecte el producto de la red y de cualquier(other equipo si se registraalgún problema. No exponga el producto al agua ni a la humedad.
Garantía:
No se acceptorá;ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.
General:
Las ilustraciones y las specifications podran sufrir cambio sin previo avis. Todas las MARCAS de los logotipos y los nombres de productos constituyen patentes o MARCAS registRADAS de sus tituales correspondentes, reconocidos como tal.
Cuidado:
Este produit está Sealizzato con este sbodyo. Esto significa que los produits electricos y electronicos gastados no deben mezclarse con los desechos domesticos generales. Existen distinctos sistemas de recogida individuales para este tipo de produits.
Copyright ©
