Type de produit	Récepteur satellite avec modulateur UHF et extension déportée
Alimentation	230-240 V~50 Hz / adaptateur 12 V=300 mA
Sortie RF	UHF CH21~69, 471.25~855.25 MHz, 75 Ω, F-Femelle
Niveau de sortie RF	70 ± 5 dBμV
Système couleurs	PAL B/G (stéréo FM A2)
Entrée vidéo (Péritel)	1 Vp-p, 75 Ω
Entrée S-Vidéo	Y : 1 Vp-p, C : 0.28 Vp-p, 75 Ω
Entrée audio (Péritel)	1 Vp-p, 10 kΩ, porteuses 5.5/5.74 MHz
Entrée antenne	75 Ω, IEC 9.5 mm Femelle
Perte d'insertion antenne	VHF 3 dB, UHF 4 dB max.
Rapport signal/bruit vidéo	46~53 dB
Rapport signal/bruit audio	45~50 dB
Profondeur de modulation vidéo	82 ± 4 %
Rapport image/son	Porteuse 1 : 16 ± 2 dB, Porteuse 2 : 23 ± 2 dB
Récepteur IR (distance)	7 mètres (typ.)
Fréquence porteuse IR	37~45 kHz
Fréquence transmetteur RF	10.52 MHz ±250 kHz (ASK)
Sécurité	Ne pas ouvrir, débrancher en cas de problème, ne pas exposer à l'eau/humidité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, débrancher avant nettoyage
Pièces détachées et réparabilité	Réparation uniquement par technicien qualifié ; contacter le service après-vente pour pièces
Informations générales	Design et caractéristiques sujets à modification sans préavis

FOIRE AUX QUESTIONS - SATMOD5 KONIG

Comment choisir le canal de sortie sur le modulateur ?

Appuyez sur la touche SET pendant 2 secondes jusqu'à ce que le voyant clignote. Utilisez les touches + ou - pour sélectionner le canal souhaité (CH21~69). Le voyant s'arrête de clignoter après 2 secondes, le canal est mémorisé.

Comment installer le transmetteur infrarouge ?

Placez le transmetteur IR près de l'équipement que vous souhaitez commander (ex. récepteur satellite). Orientez le voyant de la télécommande vers l'œil du récepteur IR pour une réception optimale.

Que faire si aucune image n'apparaît sur le téléviseur ?

Vérifiez que le modulateur est allumé et que le canal de sortie choisi correspond à un canal libre sur votre téléviseur. Assurez-vous que les connexions (Péritel, S-Vidéo, antenne) sont correctes et que le téléviseur est réglé sur le bon canal UHF.

Ce modulateur est-il compatible avec tous les téléviseurs ?

Il fonctionne avec tout téléviseur équipé d'une entrée antenne UHF et compatible PAL B/G. La sortie RF est sur la bande UHF (CH21~69).

Comment raccorder un lecteur DVD au modulateur ?

Connectez la sortie Péritel ou S-Vidéo du lecteur DVD à l'entrée correspondante du modulateur. Utilisez un câble Péritel pour la meilleure qualité. Ensuite, réglez le canal de sortie et syntonisez le téléviseur.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles de la télécommande sont bonnes. Assurez-vous que l'œil du récepteur IR n'est pas obstrué et que la distance ne dépasse pas 7 mètres. Réorientez le transmetteur si nécessaire.

Puis-je utiliser plusieurs récepteurs dans la maison ?

Oui, vous pouvez installer un récepteur IR dans chaque pièce. Chaque récepteur permet de commander les équipements connectés au modulateur depuis différentes pièces.

Quelle est la portée maximale du système ?

La portée de la télécommande est d'environ 7 mètres en ligne de vue. Le signal RF du modulateur peut parcourir la distance dans la maison via le câble antenne.

Comment nettoyer le modulateur SATMOD5 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs.

Où trouver la notice d'utilisation complète ?

La notice complète (60 pages) est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

MODE D'EMPLOI SATMOD5 KONIG

Modulateur de réproduction avec fonction IR

MANUAL

MODE D'EMPLOI

MANUALE

BRUKSANVISNING

ANLEITUNG

MANUAL DE USO

KAYTTOOHJE

NAVOD KPOUZITI

Etapes 1 & 2:

Étape 3:

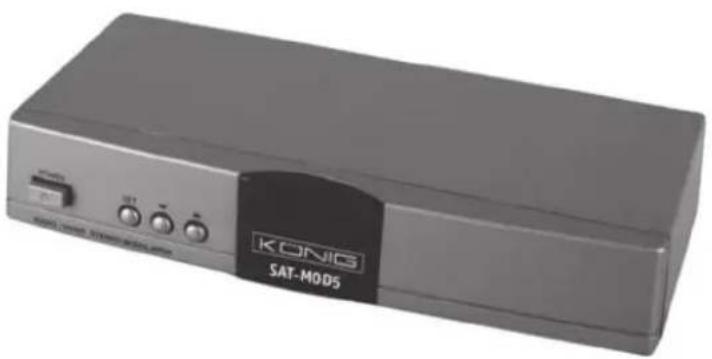

Le modulateur stéreo SAT-MOD5 UHF PLL König avec système d'extension déporté fournit les signaux audio et vidéo de n'importe quelle source à tous les téléviseurs de la maison alors que ces sources sont commandées de façon déportée depuis n'importe quelle pièce. Le SAT-MOD5 est particulièrement utile pour les récepteurs satellite numériques et les lecteurs DVD sans modulateurs internes.

Étape 1: Allumez le modulateur après avoir raccordé les périphériques et le système d'extension déporté. Installez le transmetteur à infra-rouge près de l'équipement que vous souhaitez commander. Optimisez la position du voyant de la télécommande pour un meilleur résultat. Étape 2: Choisissez le canal de sortie sur un canal RF libre de votre antenne. Appuyez sur la touche SET pendant 2 secondes jusqu'à ce que le voyant clignote. Appuyez ensuite sur la touche “ ” ou “ ” jusqu'à avoir atteint le canal voulu. Le voyant s'arrête de clignoter après environ 2 secondes et le canal choisi est ajusté. Étape 3: Installez le récepteur dans la pièce où vous souhaitez l'utiliser. Optimisez la position de l'œil de la télécommande pour un meilleur résultat.

Caractéristiques techniques

Modulateur

ENTREE VIDEO (PRISE PERITEL)
NIVEAU D'ENTREE 1 Vp-p
IMPEDANCE DE L'ENTREE VIDEO	75Ω
PROFONDEUR DE MODULATION 82 ± 4%
RAPPORT SIGNAL/BRUIT VIDEO 46~53dB
S-VIDEO
NIVEAU D'ENTREE Y 1Vp-p, non équilibré
NIVEAU D'ENTREE C	0.28Vp-p, signal d'éclatement, 75Ω
ENTREE AUDIO (PRISE PERITEL)
ONDES PORTEUSES INTERMEDIAIRES AUDIO	Porteuse 1 / 5.5 MHz Porteuse 2 / 5.74 MHz
NIVEAU D'ENTREE 1 Vp-p
IMPEDANCE ENTREE AUDIO	10KΩ
RAPPORT SIGNAL/BRUIT AUDIO 45~50dB
SORTIE RF
GAMME DE FREQUENCES EN SORTIE UHF	471.25~855.25 MHz
CANAL DE SORTIE UHF CH21~69
SYSTEME COULEURS PAL B/G (STEREO)
MODE STEREO FM BG (A2)
IMPEDANCE DE SORTIE RF	75Ω, F-Femelle
NIVEAU DE SORTIE RF 70 ± 5dBμV
RAPPORT IMAGE/SON	Porteuse 1 / 16 ± 2dB	Porteuse 2 / 23 ± 2dB
ANT VERS TV
ENTREE ANT	75Ω, IEC 9.5mm Femelle
PERTE D'INSERTION	VHF 3dB, UHF 4dB max.
ISOLATION	VHF 45dB, UHF 35dB min.
ALIMENTATION ELECTRIQUE	230-240V~50 Hz / Adaptateur c.a 12V=-300mA

Section IR:

• Fréquence porteuse: 37~45kHz
• Distance de réception: 7 mètres (typ.)

Section RF:

• Fréquence transmetteur: 10.52MHz +/-250kHz (ASK) Niveau transmetteur: 110dB V

Consignes de sécurité:

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Garantie:

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités:

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.

Attention:

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Copyright ©
