Tuotetyyppi	Satelliittivastaanotin UHF-modulaattorilla ja etälaajennuksella
Virtalähde	230-240 V~50 Hz / 12 V=300 mA -sovitin
RF-lähtö	UHF CH21~69, 471.25~855.25 MHz, 75 Ω, F-naaras
RF-lähtötaso	70 ± 5 dBμV
Värijärjestelmä	PAL B/G (stereo FM A2)
Videotulo (Peritel)	1 Vp-p, 75 Ω
S-Videotulo	Y: 1 Vp-p, C: 0,28 Vp-p, 75 Ω
Audiotulo (Peritel)	1 Vp-p, 10 kΩ, kantoaallot 5,5/5,74 MHz
Antennitulo	75 Ω, IEC 9,5 mm naaras
Antennin sisäänvientihäviö	VHF 3 dB, UHF 4 dB max.
Videon signaali-kohinasuhde	46~53 dB
Audion signaali-kohinasuhde	45~50 dB
Videomodulaation syvyys	82 ± 4 %
Kuva-äänisuhde	Kantoaalto 1: 16 ± 2 dB, Kantoaalto 2: 23 ± 2 dB
IR-vastaanotin (etäisyys)	7 metriä (tyypillinen)
IR-kantoaaltotaajuus	37~45 kHz
RF-lähettimen taajuus	10,52 MHz ±250 kHz (ASK)
Turvallisuus	Älä avaa, irrota verkkovirta ongelmatilanteissa, älä altista vedelle/kosteudelle
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla, irrota verkkovirta ennen puhdistusta
Varaosat ja korjattavuus	Korjaus vain pätevän teknikon toimesta; ota yhteys huoltopalveluun varaosia varten
Yleiset tiedot	Muotoilu ja ominaisuudet voivat muuttua ilman erillistä ilmoitusta

Usein kysytyt kysymykset - SATMOD5 KONIG

Miten valitsen lähtökanavan modulaattorissa?

Paina SET-painiketta 2 sekunnin ajan, kunnes merkkivalo vilkkuu. Valitse haluttu kanava (CH21~69) +- tai --painikkeilla. Merkkivalo lakkaa vilkkumasta 2 sekunnin kuluttua, ja kanava tallentuu.

Miten infrapunalähetin asennetaan?

Aseta IR-lähetin lähelle ohjattavaa laitetta (esim. satelliittivastaanotinta). Suuntaa kaukosäätimen merkkivalo IR-vastaanottimen silmään parhaan vastaanoton saavuttamiseksi.

Mitä tehdä, jos televisiossa ei näy kuvaa?

Tarkista, että modulaattori on päällä ja että valittu lähtökanava vastaa vapaata kanavaa televisiossasi. Varmista, että liitännät (Peritel, S-Video, antenni) ovat oikein ja että televisio on viritetty oikealle UHF-kanavalle.

Onko tämä modulaattori yhteensopiva kaikkien televisioiden kanssa?

Se toimii minkä tahansa television kanssa, jossa on UHF-antennitulo ja joka on yhteensopiva PAL B/G:n kanssa. RF-lähtö on UHF-taajuusalueella (CH21~69).

Miten DVD-soitin liitetään modulaattoriin?

Liitä DVD-soittimen Peritel- tai S-Video-lähtö modulaattorin vastaavaan tuloon. Käytä Peritel-kaapelia parhaan laadun saavuttamiseksi. Säädä sitten lähtökanava ja viritä televisio.

Kaukosäädin ei toimi, mitä teen?

Tarkista, että kaukosäätimen paristot ovat kunnossa. Varmista, ettei IR-vastaanottimen silmä ole peitetty ja ettei etäisyys ylitä 7 metriä. Suuntaa lähetin tarvittaessa uudelleen.

Voinko käyttää useita vastaanottimia talossa?

Kyllä, voit asentaa IR-vastaanottimen jokaiseen huoneeseen. Jokaisen vastaanottimen avulla voit ohjata modulaattoriin liitettyjä laitteita eri huoneista.

Mikä on järjestelmän enimmäiskantama?

Kaukosäätimen kantama on noin 7 metriä suorassa näköyhteydessä. Modulaattorin RF-signaali voi kulkea talossa antennikaapelia pitkin.

Miten SATMOD5-modulaattori puhdistetaan?

Irrota laite verkkovirrasta ennen puhdistusta. Pyyhi pinta pehmeällä ja kuivalla liinalla. Älä käytä nestemäisiä tai hankaavia puhdistusaineita.

Mistä löydän täydellisen käyttöohjeen?

Täydellinen käyttöohje (60 sivua) on saatavilla ilmaiseksi PDF-muodossa sivustolta notice-facile.com. Voit ladata sen tai pyytää käännöstä sähköpostitse.

KÄYTTÖOHJE SATMOD5 KONIG

Stereomodulaattori IR-toiminnolla

MANUAL

MODE D'EMPLOI

MANUALE

HASZNÁLATI UTMUTATÓ

BRUKSANVISNING

ANLEITUNG

GEBRUKSAANWIJZING

MANUAL DE USO

KAYTTOOHJE

NAVOD KPOUZITI

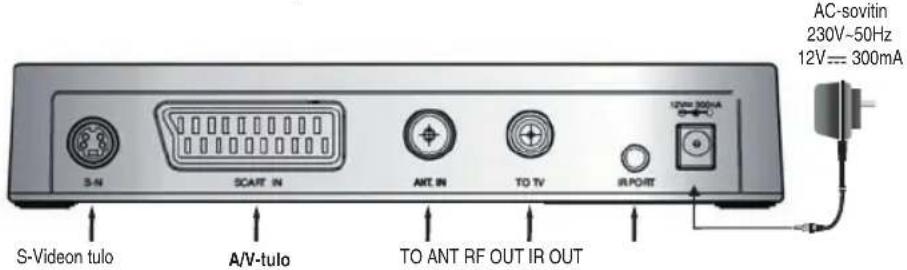

Vaihe 1 & 2:

Vaihe 1 Vaihe 2 Kanavanaytto

Vaihe 3:

SUOMI

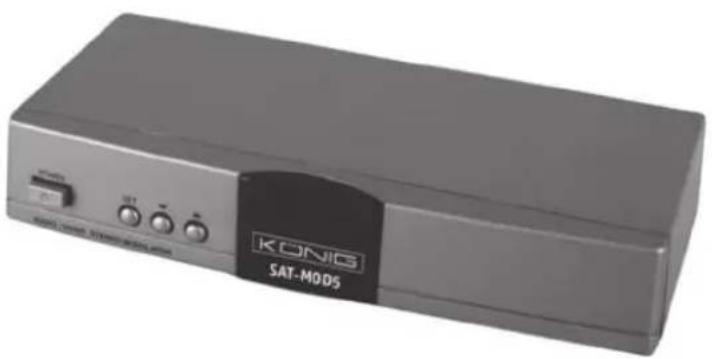

König SAT-MOD5 UHF PLL Stereomodulaattori kaukosäädettävälla laajennusjärestelmällä jakaa video- ja audiosignaalin mista tahansa lalteesti kaikkinn rakennuksen televisionihin ja se mahdollistaa lalteiden kayton kaukosätimellä mista tahansa huoneesta. SAT-MOD5 on erityisen hyödylinen digitaalisille satelliittivasta anottimille sekä DVD-soittimille, joissa ei ole sisäistä modulaattoria.

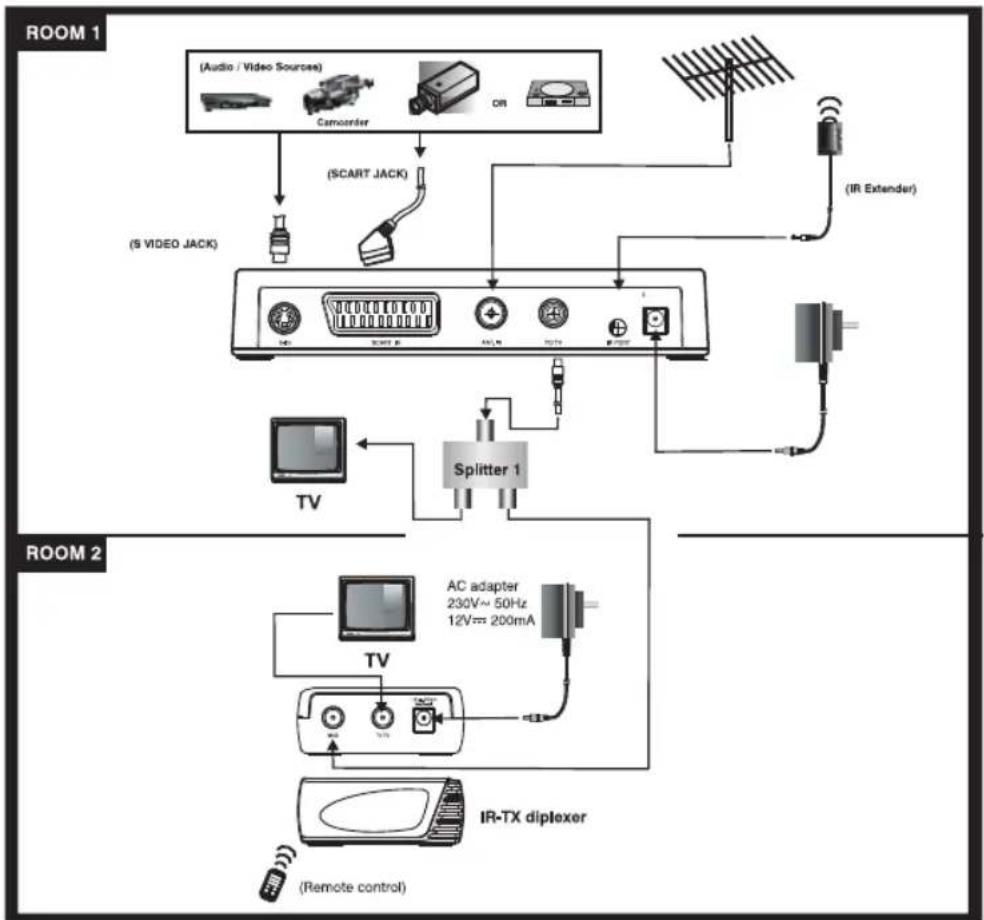

Vaihe 1: Kytke modulaattori paallee oheislaitteiden ja kaukosaatimen laajennusjärestelmän kytkennan jälkee. Asenna infrapunalahetin lahelle laitteistoa, jota halutaan käyttaa. Optimoi kaukolahettimen merkkivalojen asento parhaimpien tuloksien saavuttamiseksi

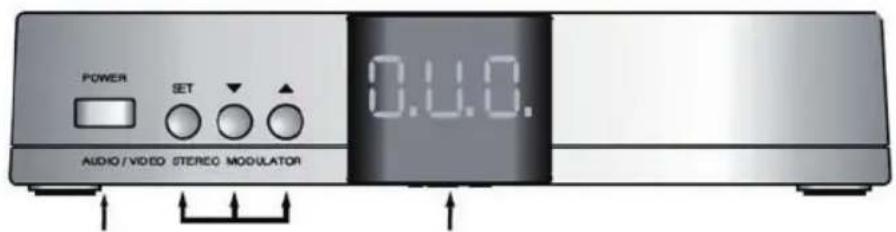

Vaihe 2: Valitse antenniasennuksen ilmaisesta RF-kanavista lahtokanava. Paina SET-painiketta 2 sekuntia, kunnes LED-merkkivalo alkaa vilkumaan. Paina sitten "▲" tai "▼"-painiketta, kunnes saavutat valitun kanavan. LED-merkkivalo ei enaavilku noin 2 sekunnin jälkeen, ja valittu kanava on saädetty.
Vaihe 3: Asenna vastaanotin huoneeseen, jossa haluat sitä käyttaa. Optimoi kaukoanturin asento parhaimpien tuloksien saavuttamiseksi

TEKNISET TIEDOT

Modulaattori

VIDEO TULO (SCART-LIITÄNTÄ)
SYÖTTÖTASO 1 Vp-p
VIDEOSYÖTÖN IMPEDANSSI	75Ω
MODULAION SYVYYS 82 ± 4%
VIDEO KOHINASUHDE 46~53dB
S-VIDEO
Y-SYÖTTÖTASO 1Vp-p, tasapainoittamaton
C-SYÖTTÖTASO	0.28Vp-p, purskeen signaali, 75Ω
AUDION TULO (SCART-LIITÄNTÄ)
AUDION APUKANTOAALTO Kantaja 1 / 5.5 MHz Kantaja 2 / 5.74 MHz
SYÖTTÖTASO 1Vp-p
AUDIOSYÖTÖN IMPEDANSSI	10KΩ
AUDION KOHINASUHDE 45~50dB
RF-LÄHTÖ
LÄHDÖN TAAJUUSVÄL1 UHF 471.25~855.25 MHz
LÄHTÖKANAVA UHF CH.21~69
VÄRJJARJESTELMÄ PAL B/G (STEREO)
STEREOTILA FM BG (A2)
R-LÄHDÖN IMPEDANSSI	75Ω, F-naaras
RF-LÄHTÖTASO 70 ± 5dBμV
KUVAAÄNISUHDE Kantaja 1 / 16 ± 2dB Kantaja 2 / 23 ± 2dB
ANT - TV
ANT-TULO	75Ω, IEC 9.5mm naaras
VÄLIIINKYTKENTÄVAIMENNUS VHF 3dB, enntään UHF 4dB
ERISTYS	VHF 45dB, vähintään UHF 35dB
VIRTUALÄHDE	230-240V~50 Hz / 12V=300mA AC-sovitin

Kaukosaatimen laajennusjarjestelmä

IR-osio:

Kantotaajuus: 37~45kHz
Vastaanottimen valimatka: 7 metria (tyyp.)

RF-osio:

• Lähetintaajuus: 10.52MHz +/-250kHz (ASK)
  Lahetintaso: 110dB V

Turvallisuuteen liittyvat varoitukset:

Sahköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutetu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy. Älä altista tuotetta vedelle tai kosudelle.

Takuu:

Takuu ja vastuuvelvollisuus mitäöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen värinkäytön takia.

Yleista:

Muutoksia malliin ja teknisin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tairekisteröityjä tuotemerkkejä ja niitta on käsitetävä sellaisina.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytettyjä sahkö-tai elektronisia tuotteita saa havittäkotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärvestelmä.

Copyright ©

KONIG

ELECTRONIC

SAT-MOD5
