Produkttyp	Satellitenempfänger mit UHF-Modulator und Fernbedienungserweiterung
Stromversorgung	230-240 V~50 Hz / Netzteil 12 V=300 mA
RF-Ausgang	UHF K21~69, 471,25~855,25 MHz, 75 Ω, F-Buchse
RF-Ausgangspegel	70 ± 5 dBμV
Farbsystem	PAL B/G (FM A2 Stereo)
Videoeingang (Scart)	1 Vp-p, 75 Ω
S-Video-Eingang	Y: 1 Vp-p, C: 0,28 Vp-p, 75 Ω
Audioeingang (Scart)	1 Vp-p, 10 kΩ, Träger 5,5/5,74 MHz
Antenneneingang	75 Ω, IEC 9,5 mm Buchse
Antennendurchgangsdämpfung	VHF 3 dB, UHF 4 dB max.
Video-Signal-Rausch-Verhältnis	46~53 dB
Audio-Signal-Rausch-Verhältnis	45~50 dB
Videomodulationstiefe	82 ± 4 %
Bild-Ton-Verhältnis	Träger 1: 16 ± 2 dB, Träger 2: 23 ± 2 dB
IR-Empfänger (Reichweite)	7 Meter (typ.)
IR-Trägerfrequenz	37~45 kHz
RF-Senderfrequenz	10,52 MHz ±250 kHz (ASK)
Sicherheit	Nicht öffnen, bei Problemen Netzstecker ziehen, nicht Wasser/Feuchtigkeit aussetzen
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen, vor Reinigung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifizierten Techniker; für Teile Kundendienst kontaktieren
Allgemeine Informationen	Design und technische Daten können ohne Vorankündigung geändert werden

Häufig gestellte Fragen - SATMOD5 KONIG

Wie wähle ich den Ausgangskanal am Modulator aus?

Drücken Sie die Taste SET 2 Sekunden lang, bis die Anzeige blinkt. Verwenden Sie die Tasten + oder -, um den gewünschten Kanal auszuwählen (K21~69). Die Anzeige hört nach 2 Sekunden auf zu blinken, der Kanal wird gespeichert.

Wie installiere ich den Infrarotsender?

Platzieren Sie den IR-Sender in der Nähe des Geräts, das Sie steuern möchten (z. B. Satellitenempfänger). Richten Sie die Fernbedienungsanzeige auf das Auge des IR-Empfängers für optimalen Empfang.

Was tun, wenn auf dem Fernseher kein Bild erscheint?

Überprüfen Sie, ob der Modulator eingeschaltet ist und der gewählte Ausgangskanal einem freien Kanal auf Ihrem Fernseher entspricht. Stellen Sie sicher, dass die Anschlüsse (Scart, S-Video, Antenne) korrekt sind und der Fernseher auf den richtigen UHF-Kanal eingestellt ist.

Ist dieser Modulator mit allen Fernsehern kompatibel?

Er funktioniert mit jedem Fernseher, der über einen UHF-Antenneneingang verfügt und PAL B/G unterstützt. Der RF-Ausgang liegt im UHF-Band (K21~69).

Wie schließe ich einen DVD-Player an den Modulator an?

Verbinden Sie den Scart- oder S-Video-Ausgang des DVD-Players mit dem entsprechenden Eingang des Modulators. Verwenden Sie ein Scart-Kabel für beste Qualität. Stellen Sie dann den Ausgangskanal ein und stimmen Sie den Fernseher ab.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterien der Fernbedienung in Ordnung sind. Stellen Sie sicher, dass das Auge des IR-Empfängers nicht blockiert ist und der Abstand 7 Meter nicht überschreitet. Richten Sie den Sender bei Bedarf neu aus.

Kann ich mehrere Empfänger im Haus verwenden?

Ja, Sie können in jedem Raum einen IR-Empfänger installieren. Jeder Empfänger ermöglicht die Steuerung der an den Modulator angeschlossenen Geräte aus verschiedenen Räumen.

Was ist die maximale Reichweite des Systems?

Die Reichweite der Fernbedienung beträgt etwa 7 Meter in Sichtlinie. Das RF-Signal des Modulators kann die Entfernung im Haus über das Antennenkabel zurücklegen.

Wie reinige ich den Modulator SATMOD5?

Ziehen Sie vor der Reinigung den Netzstecker des Geräts. Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Anleitung (60 Seiten) ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können sie herunterladen oder eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG SATMOD5 KONIG

Stereo-Modulator mit Infrarotfungtion

MANUAL

MODE D'EMPLOI

MANUALE

HASZNÁLATI UTMUTATÓ

BRUKSANVISNING

ANLEITUNG

GEBRUKSAANWIJZING

MANUAL DE USO

KAYTTOOHJE

NAVOD KPOUZITI

Schritt 1 & 2:

Schnitt 1 Schmitt 2 Kanalanzeige

Schritt 3:

DEUTSCH

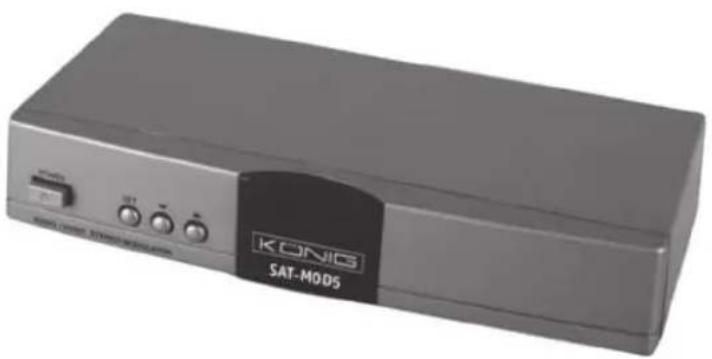

Der König Stereo SAT-MOD5 UHF PLL Modulator mit Fernbedienung-Erweiterungssystem verteil das Video- und Audiosignal einer beliebigen Quelle an alle TV-Geräte im Haus, wobei diese Quellen durch eine Fernbedienung von einem beliebigen Raum aus gesteuert werden konnen. Der SAT-MOD5 ist entsprechend hilfreich für digitale Satellinenreceiver und DVD-Player ohne integrierten Modulator.

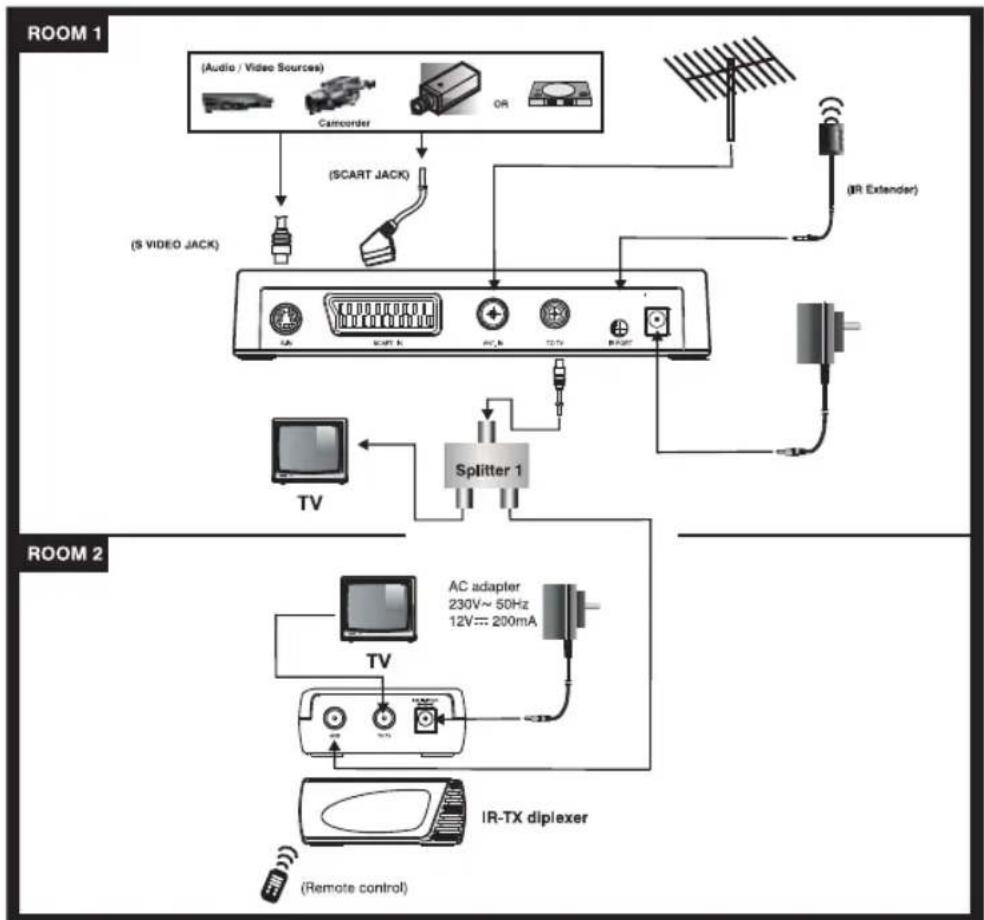

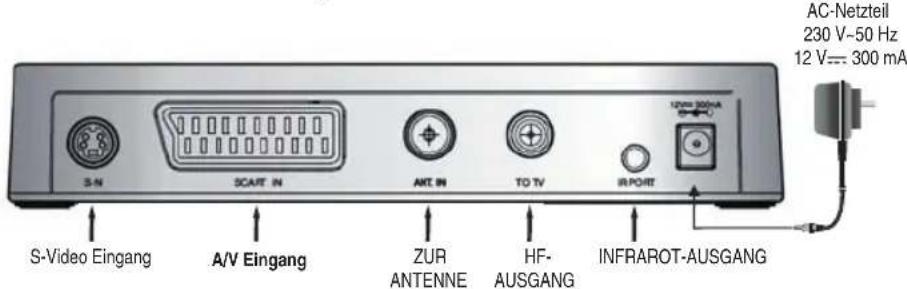

Schritt 1: Schalten Sie den Modulator nach dem Anschluss der Peripheriegeräte und des Fernbedienung-Erweiterungssystems ein. Installieren Sie den Infrarotsender in der Höhe von den Geräten, die Sie bedieten möchten. Optimieren Sie die Position der LED des Infrarotsenders, um Beste Ergebnisse zu erzielen.

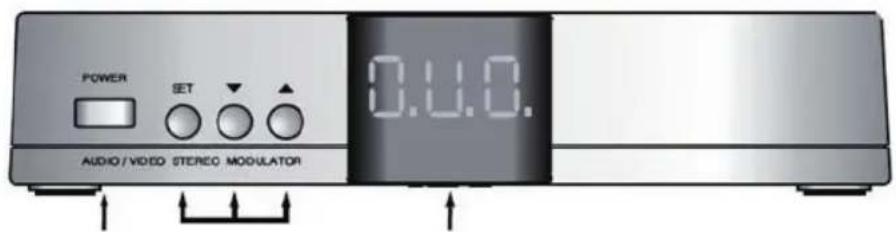

Schritt 2: Wahlen Sie den Ausgangskanal bei einem freien HF-Kanal ihrer Antenneninstallation. Drücken Sie die Taste SET für 2 Sekunden, bis die LED zu blinken beginnnt. Drücken Sie nun die Taste “▲” oder “▼”, bis Sie den gewährten Kanal erreichen. Nach 2 Sekunden blinkt die LED nicht mehr und der gewährte Kanal ist eingestellt.

Schritt 3: Installieren Sie den Empfänger in dem Raum, in dem Sieihn verwenden möchten. Optimieren Sie die Position des Fernbedienungssensors, um Beste Ergebnisse zu erzielen.

TECHNISCHE DATEN

Modulator

VIDEOEINGANG (SCART-BUCHSE)
EINGANGSPEGEL 1 Vss
VIDEOEINGANG IMPEDANZ	75 Ω
MODULATIONSGRAD 82 ± 4 %
VIDEO SIGNAL-RAUSCH-VERHÄLTNIS 46~33 dB
S-VIDEO
Y EINGANGSPEGEL 1 Vss, unsymmetrisch
C EINGANGSPEGEL	0,28 Vss, Farbsynchronousignal, 75 Ω
AUDIOEINGANG (SCART-BUCHSE)
AUDIO UNTERTRÄGER Träger 1 / 5,5 MHz Träger 2 / 5,74 MHz
EINGANGSPEGEL 1 Vss
AUDIOEINGANG IMPEDANZ	10K Ω
AUDIO SIGNAL-RAUSCH-VERHÄLTNIS 45~50 dB
HF-AUSGANG
AUSGANG FREQUENZBEREICH UHF 471,25~855,25 MHz
AUSGANGSKANAL UHF KANAL 21~69
FARBSYSTEM PAL B/G (STEREO)
STEREOSMODUS FM BG (A2)
HF-AUSGANG IMPEDANZ	75 Ω, F-Buchse
HF AUSGANGSPEGEL 70 ± 5 dBμV
BILD-AUF-TON VERHÄLTNIS	Träger 1 / 16 ± 2 dB	Träger 2 / 23 ± 2 dB
ANT AUF TV
ANTENNEN EINGANG	75 Ω, IEC 9,5 mm Buchse
DURCHGANGSDÄMPFUNG	VHF 3 dB, UHF 4 dB max.
ENTKOPPLUNG	VHF 45 dB, UHF 35 dB min.
SPANNUNGSVERSORGUNG	230-240 V~50 Hz / 12 V=300 mA AC-Netzteil

Fernbedienung-Erweiterungssystem

Infrarot-Abschnitt:

Tragerfrequenz: 37 45kHz
- Empfängerabstand: 7 Meter (typ.)

HF-Abschnitt:

• Senderfrequency: 10,52 MHz +/-250 kHz (ASK)
• Senderpegel: 110dB V

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkte Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, wenn eine Reparatur erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollente. Sorgen Sie dazu, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Garantie:

Es kann keine Garantie oder Haftung bei eigenmächtigen Änderungen oder Modifikationen des Produktes oder für Schäden, die aufgrund einer nicht ordnungsgemäß Anwendung des Produktes entstanden sind, übernommen werden.

Allgemein:

Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

Copyright ©

KONIG

ELECTRONIC

SAT-MOD5
