Termék típusa	Beépíthető hűtő-fagyasztó
Márka	Progress
Modell	PKT1445
Beépítési méretek (M x Sz x Mé)	1446 x 560 x 550 mm
Tápellátás	230-240 V, 50 Hz
Klímai osztály	SN, N, ST, T (+10 °C - +43 °C)
Hőmérséklet-beállítás	Forgó termosztát (0 és maximum közötti pozíciók)
Belső világítás	Speciális izzó (max 5 W, cserélhető)
Polcok	Kivehető és magasságban állítható
Ajtópanelek	Különböző magasságokba helyezhető
Zöldséges rekesz	Igen
Ajtózárás	Mágneses, visszafordítható (jobb vagy bal nyitás)
Hűtőközeg	Izobután (R600a), gyúlékony
Belső tisztítás	Langyos szappanos víz, ne használjon súrolószereket
Hűtő rész leolvasztása	Automatikus (vízlevezető csatornán keresztül)
Fagyasztó leolvasztása	Kézi (leolvasztás, amikor a jégréteg eléri a 3-5 mm-t)
Kondenzátor karbantartása	Tisztítsa meg a hátsó fekete rácsot kefével vagy porszívóval
Pótalkatrészek	Izzó, ajtótömítések, vevőszolgálaton keresztül elérhető
Javíthatóság	Csak szakképzett szakember végezhet javítást
Ajtó visszafordíthatósága	Igen (szerszám szükséges, utasítások mellékelve)

Gyakran ismételt kérdések - PKT1445 PROGRESS

Hogyan állítsam be a hűtő hőmérsékletét?

Forgassa el a termosztátot: lefelé a kevésbé hideg, felfelé a hidegebb irányba. Az átlagos pozíció ajánlott. A belső hőmérséklet függ a környezeti hőmérséklettől, a nyitás gyakoriságától és az élelmiszer mennyiségétől.

Miért folyik víz a hűtő hátsó lapján?

Ez normális: az automatikus leolvasztás során a jég megolvad a hátsó lapon. A víz egy csatornán keresztül egy párologtató tálcába folyik. Ha a víz túlcsordul, ellenőrizze, hogy a csatorna nincs-e eltömődve.

Mit tegyek, ha a kompresszor folyamatosan működik?

Ellenőrizze, hogy az ajtó jól záródik-e, a környezeti hőmérséklet nem túl magas, és a termosztát nincs a maximumon. Ha a probléma továbbra is fennáll, állítsa a termosztátot magasabb (kevésbé hideg) pozícióra, hogy a kikapcsolási ciklusok megtörténjenek.

Hogyan olvasszam le a fagyasztót?

Állítsa le a készüléket, vegye ki a fagyasztott ételeket és csomagolja be őket. Hagyja nyitva az ajtót. Helyezzen egy edény forró vizet a folyamat gyorsításához. Soha ne használjon éles tárgyakat a jég lekaparására. A leolvasztás után törölje szárazra és indítsa újra.

Miért nem gyullad fel a belső izzó?

Az izzó készenléti üzemmódban lehet: nyissa ki és csukja be az ajtót. Ha továbbra sem gyullad fel, hibás. Húzza ki a készüléket, vegye le a diffúzort, és cserélje ki az izzót egy speciális izzóra azonos teljesítménnyel (max 5 W).

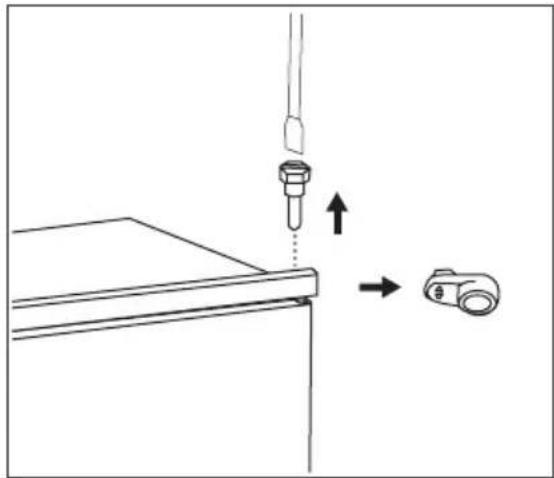

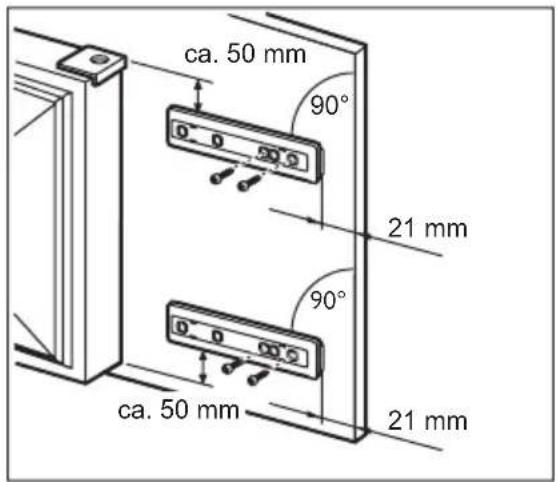

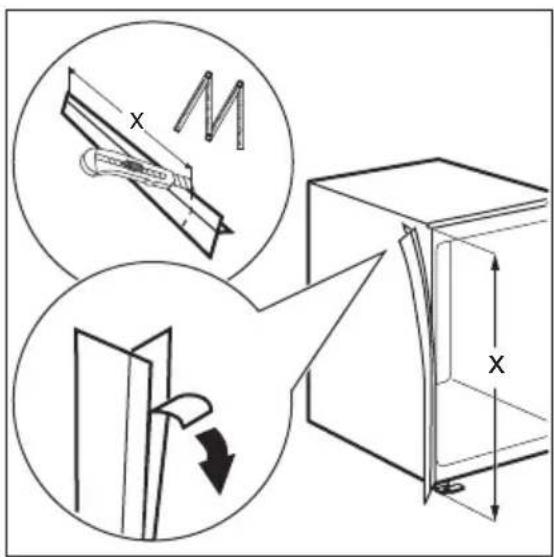

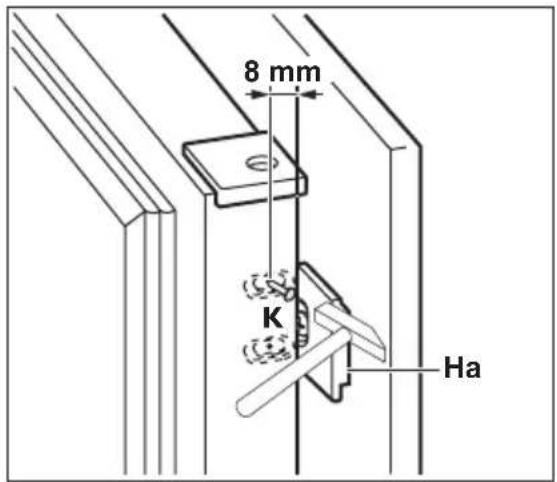

Hogyan fordítsam meg az ajtó nyitási irányát?

Az ajtó alapértelmezés szerint jobbra nyílik. A megfordításhoz szerelje le a felső, középső és alsó csapokat, majd szerelje vissza a másik oldalra. Tekintse meg az Ajtó visszafordíthatósága fejezetet a használati útmutatóban. Javasolt ezt a telepítés előtt elvégezni.

Mit tegyek, ha az ajtó nem záródik megfelelően?

Tisztítsa meg az ajtó tömítéseit nedves ruhával. Ellenőrizze, hogy nem sérültek-e. Szükség esetén állítsa be az ajtót a Telepítés fejezet utasításai szerint. Ha a tömítések elhasználódtak, lépjen kapcsolatba a vevőszolgálattal.

Melyek a készülék normál zajai?

A készülék kompresszor (zümmögés), hűtőközeg keringés (sípolás, bugyborékolás) és kattogó hangokat (termosztát) ad ki. Reccsenések fordulhatnak elő a hőmérséklet-változások során. Ezek a zajok normálisak.

Mit tegyek hosszabb távollét esetén?

Húzza ki a készüléket, távolítson el minden élelmiszert, olvassza le szükség esetén, tisztítsa ki a belső teret, és hagyja az ajtót résnyire nyitva a kellemetlen szagok elkerülése érdekében. Ha nem tudja kihúzni, rendszeresen ellenőriztesse a megfelelő működést.

Hogyan telepítsem a készüléket megfelelően?

Helyezze a készüléket szellős helyre, hőforrástól távol. Biztosítson megfelelő levegőáramlást a hátuljánál (legalább 200 cm²-es rés). Várjon 4 órát a csatlakoztatás előtt a hűtőkör stabilizálásához. Csatlakoztassa földelt konnektorba.

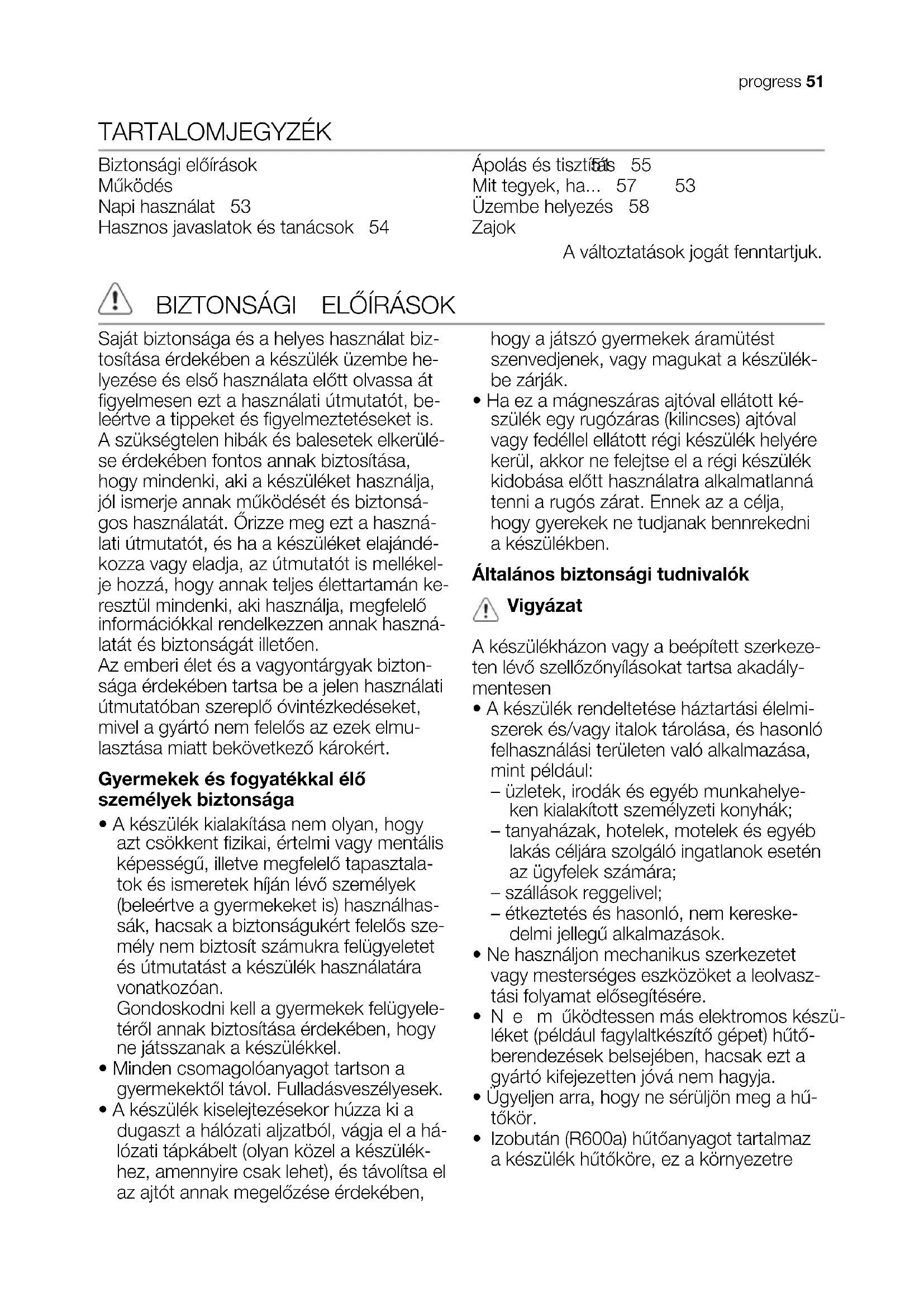

HASZNÁLATI ÚTMUTATÓ PKT1445 PROGRESS

Biztonsági előírások

Működés

Napi használat 53

Hasznos javaslatok és tanácsok 54

Ápolás és tisztítás 55

Mit tegyek, ha... 57 53

Üzembe helyezés 58

Zajok

A változtatások jogát fenntartjuk.

BIZTONSÁGI ELŐÍRÁSOK

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Órizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően.

Az emberi élet és a vagyontárgyak bizton-sága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan.
  Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

- Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.

- A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében,

hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.

- Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben.

Általános biztonsági tudnivalók

Vigyázat

A készülékházon vagy a beépített szerkeze- ten lévő szellőzőnyílásokat tartsa akadály- mentesen

- A készülék rendeltetése háztartási élelmiszerek és/vagy italok tárolása, és hasonló felhasználási területen való alkalmazása, mint például:

– üzletek, irodák és egyéb munkahelyeken kialakított személyzeti konyhák;
– tanyaházak, hotelek, motelek és egyéb lakás céljára szolgáló ingatlanok esetén az ügyfelek számára;
- szállások reggelivel;
– étkeztetés és hasonló, nem kereskedelmi jellegű alkalmazások.

• Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.
• N e m üködtessen más elektromos készüléket (például fagylaltkészítő gépet) hűtőberendezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja.
• Ügyeljen arra, hogy ne sérüljön meg a hűtőkör.
• Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre

csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony.

A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hűtőkör semmilyen összetevője nem sérült meg.

Ha a hűtőkör megsérült:

- kerülje nyílt láng és tűzgyújtó eszközök használatát

- a l a p o s a n s z e l l őztesse ki get, ahol a készülék található

- Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat.

Vigyázat A veszélyhelyzetek megelőzése érdekében mindenféle elektromos részegység (hálózati tápkábel, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.

1. A hálózati tápkábelt nem szabad meghosszabbítani.
2. Ügyeljen arra, hogy a hálózati dugaszt ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.
3. Gondoskodjon arról, hogy a készülék hálózati dugasza hozzáférhető legyen.
4. Ne húzza a hálózati kábelt.
5. Ha a hálózati aljzat ki van lazulva, ne csatlakoztassa a hálózati dugaszt. Áramütés vagy tűz veszélye.
6. Nem szabad működtetni a készüléket, ha a belső világítás lámpabúrája nincs a helyén (ha van a készüléken).
7. Ez a készülék nehéz. Mozgatásakor körültekintéssel járjon el.
8. Ne szedjen ki semmit a fagyasztóból, és ne is érjen hozzá ilyenekhez, ha a keze nedves vagy vizes, mivel ez a börsérüléseket, illetve fagyás miatti égési sérüléseket eredményezhet.
9. Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.
10. Az ebben a készülékben működő izzó-lámpák (ha vannak ilyenek a készülékben) kizárólag háztartási eszközökhöz kifej-lesztett, különleges fényforrások. Nem alkalmasak helyiségek megvilágítására.

Napi használat

• Ne tegyen meleg edényt a készülék műanyag részeire.
• Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak.
• A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat. t.a helyisé-

Apolás és tisztítás

• A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali alj-zatból.
• Ne tisztítsa a készüléket fémtárgyakkal.
• Rendszeresen vizsgálja meg a hűtőszekrényben a leolvadt víz számára kialakított vízelvezetőt. Szükség esetén tisztítsa meg a vízelvezetőt. Ha a vízelvezető el van záródva, a víz összegyűlik a készülék aljában.

Üzembe helyezés

Fontos Az elektromos hálózatra való csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

• Csomagolja ki a készüléket, és ellenőrizze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott, ahol a készüléket vásárolta. Ilyen esetbenőrizze meg a csomagolást.
• Ajánlatos legalább négy órát vární a készülék bekötésével és hagyni, hogy az olaj visszafolyjon a kompresszorba.
• Megfelelő levegőáramlást kell biztosítani a készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat.
• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében.
• A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni.
• Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése után.
• Csak ivóvízhálózatra csatlakoztatható (Ha fel van szerelve vízcsatlakozóval).

Szerviz

• A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakképzett villanyszerelőnek vagy kompetens személynek kell elvégeznie.
• A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók.

Környezetvédelem

Ez a készülék sem a hűtőfolyadék-ke- ringető rendszerben, sem a szigetelő anyagokban nem tartalmaz az ózonré-

teget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelőhab gyúlékony gázokat tartalmaz: a készüléket a helyi hatóságoktól beszerezhető vonatkozó rendelkezésekel kösszhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegység, különösen hátul a hócserélő környéke. A készüléken használt és szimbólummal megjelölt anyagok újrahasznosíthatóak.

MÜKÖDÉS

Bekapcsolás

Illessze a csatlakozódugót a hálózati aljzatba.

Forgassa a hőmérséklet-szabályozót az óramutató járásával megegyező irányban egy közepes beállításra.

Kikapcsolás

A készülék kikapcsolásához forgassa a hő-mérséklet-szabályozót "O" állásba.

Hőmérséklet-szabályozás

A hőmérséklet szabályozása automatikusan történik.

A készülék üzemeltetéséhez a következők szerint járjon el:

• Forgassa a hőmérséklet-szabályozót az alacsonyabb beállítások felé, hogy minimális hűtést érjen el.
• Forgassa a hőmérséklet-szabályozót a magasabb beállítások felé, hogy maximális hűtést érjen el.

Általában egy közepes beállítás a leginkább megfelelő.

NAPI HASZNÁLAT

A készülék belsejének tisztítása

A készülék legelső használata előtt mossa ki a készülék belsejét semleges szappanos langyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki.

A pontos beállítás kiválasztásakor azonban szem előtt kell tartani, hogy a készülék belsejében uralkodó hőmérséklet az alábbi tényezőktől függ:

• szobah ömérséklet
- az ajtónyitások gyakorisága
- a tárolt élelmiszer mennyisége
- a készülék helye.

Fontos Ha a környezeti hőmérséklet magas, vagy a készülék a maximális határig meg van terhelve, a hűtőszekrényt pedig a legalacsonyabb értékre állították be, előfordulhat, hogy folyamatosan hűt, s emiatt dér képződik a belső falán. Ebben az esetben a tárcsát a legmagasabb hőmérsékleti értékre kell állítani az automatikus jégmentesítés elindításához, ezzel pedig csökkentett energiafogyasztást lehet elérni.

Fontos Ne használjon mosószereket vagy súrolóporokat, mert ezek megsérthetik a fe- lületét.

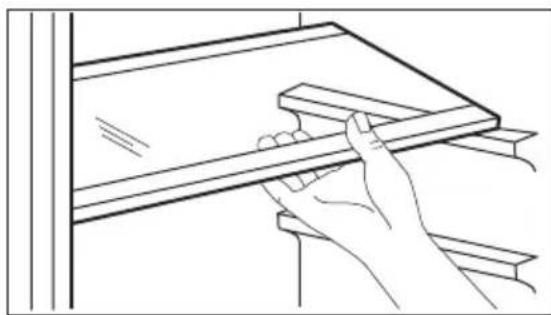

Mozgatható polcok

Az ajtó polcainak elhelyezése

Hőmérséklet visszajelző

A készülékben egy vagy több jégkockatartó található jégkockák készítéséhez. Töltse fel a tartókat vízzel, majd tegye be őket a fagyasztórekeszbe.

A hűtőszekrény falai több sor polctartóval vannak ellátva, hogy a polcokat tetszés szerinti helyre lehessen tenni.

Ha eltérő méretű élelmiszercsomagok számára szeretne helyet biztosítani, az ajtópolcokat különböző magasságokba állíthatja. A polcok áthelyezésénél a következők szerint járjon el:

fokozatosan húzza a polcot a nyilakkal jelölt irányba, amíg ki nem szabadul, majd szükség szerint tegye új helyre.

Fontos Ezt a készüléket Franciaországban forgalmazzák.

Az ebben az országban érvényben lévő rendelkezésekkel összhangban a hütószekrényt az alsó rekeszébe helyezett speciális eszközzel (lásd az ábrát) kell szállítani, hogy jelezze a készülék leghidegebb zónáját.

Fontos Amikor a jégkockatartókat ki akarja venni a fagyasztóból, ne próbáljon fémeszközzel segíteni.

HASZNOS JAVASLATOK ÉS TANÁCSOK

Energiatakarékossági ötletek

- Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

- Ha a környezeti hőmérsé hőmérséklet-szabályozó magas beállításon van, és a készülék teljesen meg van töltve, be, előfordulhat, hogy a kompres-

szor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, forgassa a hőmérséklet-szabályozót alacsonyabb beállításokra,

hogy lehetővé tegye az automatikus leol- vasztást, és így takarékoskodjon az áramfogyasztással.

Ötletek friss élelmiszerek hűtéséhez

A legjobb teljesítmény elérése érdekében:

• ne tároljon meleg ételt vagy párolgó folyadékot a hűtőszekrényben
• takarja le vagy csomagolja be az élelmiszereket, különösen ha valamelyiknek erős az aromája
• úgy helyezze be az ételeket, hogy a levegő szabadon körbe tudja járni őket.

Ötletek a hűtőszekrény használatához

Hasznos tanácsok:

Hús (minden fajtája): csomagolja nejlonzacskóba és helyezze a zöldséges fiók feletti üveglapra.

Biztonsági okokból ne tárolja egy vagy két napnál hosszabb ideig ily módon a húst. Készételek, hidegtálak stb.: ezeket le kell takarni, majd bármelyik polcon elhelyezhetők.

Gyümölcsök és zöldségek: alaposan meg kell őket tisztítani és számukra külön biztosított fiók(ok)ban elhelyezni. Amikor citromlé érintkezik a hűtővel, annak műanyag részeit elszínezheti. Ezért ajánlott a citrusféléket külön tárolóedényben tartani.

Vaj és sajt: speciális légmentes tartóedényekbe kell helyezni, vagy alufóliába vagy nejlonzacskókba csomagolni őket, és a lehető legtöbb levegőt kiszorítani körülöttük. Palackok: legyen kupakjuk, és tárolja őket az ajtó palacktartó rekeszében.

Ha a banán, krumpli, hagyma vagy fok-hagyma nincs becsomagolva, tilos őket a hűtőszekrényben tartani.

Ötletek fagyasztáshoz

Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos ajánlást:

• az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 órán belül lefagyasztható;
• a fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem szabad további fagyasztásra váró élelmiszert betenni;

ÁPOLÁS ÉS TISZTÍTÁS

Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a készüléket a hálózati csatlakozódugó kihúzásával.

• c s a k e l s ó osztályú, friss és alaposan megtisztított élelmiszereket fagyasszon le;
• készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és hogy a későbbiekben csak a kívánt mennyiséget kelljen felolvasztani;
• csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a csomagolással kizárni a levegőt;
• ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az utóbbiaknak megemelkedik a hőmérséklete;
• a zsírszegény ételeket könnyebben és hosszabb ideig lehet tárolni, mint a zsírosakat; a só csökkenti az élelmiszerek élettartamát;
• ha a vízből képződött jeget a fagyasztórekeszből történő kivétel után rögtön fogyasztani kezdik, fagyásból eredő égési sérüléseket okozhat a börön;
• ajánlatos minden egyes csomagon feltün- tetni a lefagyasztás dátumát, hogy nyo- mon lehessen követni a tárolási időket.

Ötletek fagyasztott élelmiszerek tárolásához

Annak érdekében, hogy a legjobb teljesít-ményt érje el a készüléknél:

• ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó;
• gondoskodjon róla, hogy a fagyasztott élelmiszerek a lehető legrövidebb időn belül elkerüljenek az élelmiszerüzletból a fagyasztóba;
• ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva;
• a kiolvasztott élelmiszerek nagyon gyorsan romlanak, és nem fagyaszthatók vissza;
• ne lépje túl az élelmiszergyártó által fel-tüntetett tárolási időtartamot.

Ennél a készüléknél szénhidrogén van a hűtőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

Időszakos tisztítás

A készüléket rendszeresen tisztítani kell:

• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.
• rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmentességét.
• gondosan öblítse le és szárítsa meg.

Fontos Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket.

Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

A hűtőszekrény leolvasztása

A fagyasztó leolvasztása

Bizonyos mennyiségű dér mindig képződik a fagyasztó polcain és a felső rekesz körül. Olvassza le a fagyasztót, amikor a dérréteg vastagsága meghaladja a 3-5 mm-t.

Fontos A leolvasztás előtt kb. 12 órával állítsa a hőmérséklet-szabályozót magasabb beállításra annak érdekében, hogy elegendő hűtési tartalék halmozódjon fel a működés megszakítására.

A dér eltávolításához kövesse az alábbi utasításokat:

1. Kapcsolja ki a készüléket.

Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort egy kefével. Ezzel a művelettel javíthatja a készülék teljesítményét, és csökkentheti az áramfogyasztást.

Fontos Ügyeljen arra, hogy ne sérüljön meg a hütőrendszer.

Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott.

A tisztítás után csatlakoztassa a készüléket a táphálózathoz.

Rendeltetésszerű használat során a dér minden alkalommal automatikusan leolvad a hűtőrekesz elpárologtatójáról, amint a kompresszor leáll. A jégmentesítéssel keletkezett víz a készülék hátulján a kompresszor felett egy vályún keresztül belefolyik egy különleges tartályba, és ott elpárolog. Fontos, hogy a hűtőszekrény-csatorna közepén látható lefolyónyílást, amely a jégmentesítésből származó vizet befogadja, rendszeresen megtisztítsa, nehogy a víz túlfolyjon és rácsöpögjön a készülékben lévő élelmiszerekre.

1. Szedjen ki minden élelmiszert a készülékból, csomagolja be azokat több réteg újságpapírba, és tegye hideg helyre.
   Figyelem A fagyasztott árukhoz ne nyúljon nedves kézzel. A keze hozzáfagyhat az élelmiszerhez.
2. Hagyja nyitva az ajtót.
   i A leolvasztási folyamat felgyorsítása érdekében helyezzen egy fazék langyos vizet a fagyasztórekeszbe. Ezenkívül, távolítsa el azokat a jégdarabokat, amelyek leolvasztás közben letörnek.
3. A leolvasztás befejezése után alaposan törölje szárazra a készülék belsejét.

4. Kapcsolja be a készüléket.

5. 2 vagy 3 óra elteltével pakolja vissza a korábban kiszedett élelmiszereket a rekeszbe.

Fontos Soha ne próbálja meg éles fémeszközökkel lekaparni a jeget az elpárologtatóról, mert felsértheti azt.

A leolvasztás felgyorsítására kizárólag a gyártó által ajánlott eszközöket vagy anyagokat használjon.

Ha a leolvasztás közben a fagyasztott élelmiszercsomagok hőmérséklete megemelkedik, biztonságos tárolási idejük lerövidülhet.

A készülék üzemen kívül helyezése

Amikor a készüléket hosszabb időn keresztül nem használják, tegye meg az alábbi óvintézkedéseket:

MIT TEGYEK, HA...

Vigyázat A hibaelhárítás megkezdése előtt húzza ki a hálózati dugaszt a fali aljzatból.

Csak szakképzett villanyszerelő vagy kompetens személy végezhet el bármilyen olyan hibaelhárítást, amely nem szerepel a jelen kézikönyvben.

• válassza le a készüléket a táphálózatról;
  • vegye ki az összes élelmiszert;
• olvassza le (évente javasolt) és tisztítsa meg a készüléket és az összes tartozékot
• hagyja résnyire nyitva az ajtót/ajtókat, hogy ne képződjenek kellemetlen szagok. Ha a fagyasztót bekapcsolva hagyja, kérjen meg valakit, hogy alkalmanként ellenőrizze, nehogy egy áramkimaradás esetén a benne lévő élelmiszer tönkremenjen.

Fontos Normál használat közben a bizonyos hangok hallhatók (kompresszor, hűtőfolyadék áramlása).

Probléma Lehetséges ok Megoldás
A készülék nem műkö-dik. A lámpa nem műkö-dik.	A készülék ki van kapcsolva. Kapcsolja be a készüléket.
A hálózati dugasz nincs helyes- en csatlakoztatva a hálózati alj-zatba.		Csatlakoztassa a hálózati dugaszt helyesen a hálózati aljzatba.
A készülék nem kap áramot.	Nincs feszültség a hálózati alj-zatban.	Csatlakoztasson egy másik elekt-romos készüléket a hálózati aljzat-ba.Forduljon szakképzett villanysze-relőhöz.
A lámpa nem működik.	A lámpa készenléti üzemmód-ban van.	Zárja be és nyissa ki az ajtót.
	A lámpa hibás.	Olvassa el az "lzzó kicserélése" c. szakaszt.
A kompresszor folyama-tosan működik.	A hőmérséklet nincs helyesen beállítva.	Állítson be magasabb hőmérsék-letet.
	Az ajtó nincs jól becsukva.	Olvassa el "Az ajtó bezárása" c. szakaszt.
	Túl gyakori az ajtó nyitogatása.	Ne hagyja nyitva az ajtót a szük-ségesnél hosszabb időn át.

Probléma Lehetséges ok Megoldás

Probléma Lehetséges ok Megoldás
	A termékhőmérséklet túl magas.	Hagyja, hogy a termékhőmérsék- let a szobahőmérsékletre csök- kenjen a tárolás előtt.
	A szobahőmérséklet túl magas.	Csökkentse a szobahőmérsékle- tet.
Víz folyik le a hűtőszek- rény hátlapján.	Az automatikus leolvasztási fo- lyamat során a zúzmara leolvad a hátlapon.	Ez normális jelenség.
Víz folyik be a hűtőszek- rénybe.	A vízkifolyó eltömődött.	Tisztítsa ki a vízkifolyót.
Az élelmiszerek megakadályoz- zák, hogy a víz a vízgyűjtőbe folyjon.		Ügyeljen rá, hogy a termékek ne érjenek a hátsó falhoz.
Víz folyik a padlóra. A leolvasztási vízkifolyó nem a kompresszor fölötti párologtató tálcához csatlakozik.		Csatlakoztassa a leolvasztási víz- kifolyót a párologtató tálcához.
A készülékben a hőmér- séklet túl alacsony.	A hőmérséklet-szabályozó nincs helyesen beállítva.	Állítson be magasabb hőmérsék- letet.
A készülékben a hőmér- séklet túl magas.	A hőmérséklet-szabályozó nincs helyesen beállítva.	Állítson be alacsonyabb hőmér- sékletet.

Izzócsere

1. Tisztítsa meg az ajtótömítéseket.
2. Szükség esetén állítsa be az ajtót. Olvassa el az „Üzembe helyezés” c. szakaszt.

ÜZEMBE HELYEZÉS

A készülék üzembe helyezése előtt figyelmesen olvassa el a „Biztonsági információk” című szakaszt saját biztonsága és a készülék helyes üzemeltetése érdekében.

1. Húzza ki a hálózati csatlakozódugót a konnektorból.
2. Távolítsa el a lámpaburkolat csavarját.
3. Távolítsa el a lámpaburkolatot (lásd az ábrát).
4. Olyan csereizzót használjon, melynek teljesítményjellemzői azonosak az eredetivel, és kifejezetten háztartási eszközökhöz gyártották. (A maximális teljesítmény a lámpabúrán látható.)
5. Helyezze vissza a lámpaburkolatot.
6. Csavarja be a lámpaburkolat csavarját.
7. Csatlakoztassa a dugaszt a hálózati alj-zatba.

8. Nyissa ki az ajtót. Győződjön meg arról, hogy a világítás bekapcsol-e.

9. Szükség esetén cserélje ki a hibás ajtó- tömítéseket. Forduljon a márkaszerviz- hez.

Elhelyezés

Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hömérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve:

Klíma-besoro-lás	Környezeti hőmérséklet
SN +10°C és +32°C között
N +16°C és +32°C között
ST +16°C és + 38°C között
T +16°C és + 43°C között

Elektromos csatlakoztatás

Az elektromos csatlakoztatás előtt győződjön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel.

A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintke-

zéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelővel.

A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be.

Ez a készülék megfelel az EGK irányelveknek.

Az ajtó nyitási irányának megfordítása

A készülék ajtaja jobbra nyílik. Ha azt sze- retné, hogy az ajtó balra nyíljon, hajtsa vég- re a következő lépéseket a készülék üzem- be helyezése előtt:

• Lazítsa ki és vegye le a felső csapot.
  • Vegye le a felső ajtót.
  • Vegye le a távtartót.

• Lazítsa meg a középső zsanért.
  • Vegye le az alsó ajtót.

Szellőzési követelmények

5 cm min. 200 cm² min. 200 cm²

A készülék üzembe helyezése

Figyelem Ügyeljen arra, hogy a hálózati kábel szabadon mozogjon.

• Lazítsa ki és vegye le az alsó csapot. Az ellenkező oldalon:
  • Húzza meg az alsó csapot.
• Szerelje fel az alsó ajtót.
  • Húzza meg a középső zsanért.
• Illessze fel a távtartót.
• Szerelje fel a felső ajtót.
  • Húzza meg afelsőcsapot.

A készülék mögött megfelelő légáramlást kell biztosítani.

Hajtsa végre a következő lépéseket:

Ha szükséges, vágjon egy darab öntapadós szalagot, majd az ábra szerint ragassza a készülékre.

Állítsa be a készüléket a fülkébe. Tolja a készüléket a nyíl irányába (1), amíg a felső fedél nekiütközik a konyhabútornak. Tolja a készüléket a nyíl irányába (2) a konyhaszekrény mentén, a zsanérral ellent-étes oldalon.

Igazítsa be a készüléket a fülkébe.

Ügyeljen arra, hogy a készülék és a konyhaszekrény elülső széle közötti távolság 44 mm legyen.

A (tartozékok tasakjában lévő) alsó zsanérfedél garantálja, hogy a készülék és a konyhabútor közötti távolság megfelelő legyen. Ügyeljen arra, hogy a készülék és a konyhaszekrény közötti térköz 4 mm legyen. Nyissa ki az ajtót. Tegye az alsó zsanérfed-elet a helyére.

Rögzítse a készüléket a fülkéhez 4 csavarral.

Távolítsa el a zsanérfedélről a megfelelő részt (E). Feltétlenül távolítsa el a DX jelzésű alkatrészt a jobb oldali zsanér esetén, illetve ellenkező esetben az SX jelzésű alkatrészt.

Tegye fel a fedeleket (C, D) a fülekre és zsanérnyílásokra. Tegye fel a zsanérfedeleket (E) a zsanérra.

Válassza le a (Ha), (Hb), (Hc) és (Hd) része- ket.

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

Szerelje fel a (Ha) alkatrészt a bútorajtó belső oldalára.

Ha Hc

Nyomja a (Hc) részt a (Ha) részre.

Nyissa ki a készülék ajtaját és a bútorajtót 90°-os szögben.

Tegye be a kis négyszögletű idomot (Hb) a vezetőbe (Ha).

Szerelje össze a készülék ajtaját és a búto-rajtót, majd jelölje be a furatokat.

Vegye ki a konzolokat, és jelöljön be 8 mm-es távolságot az ajtó külső szélétől számít-va, ahová a szeget kell tenni (K).

Tegye rá újra a kis négyszögletű idomot a vezetőelemre, majd rögzítse a kapott csavarok segítségével. Igazítsa be a bútorajtót és a készülék ajtaját a (Hb) alkatrész beállításával.

Nyomja a (Hd) részt a (Hb) részre.

Az ajtók kinyitásához kövesse az alábbi utasításokat:

Használja az előzőleg bemutatott csúszóe- lemes rendszert

vagy nyissa ki a két ajtó egyikét, a tartozék- ként mellékelt kis fogantyú felszerelésével.

Hajtson végre egy végső ellenőrzést, hogy megbizonyosodjon a következőkről:

• Minden csavar meg van-e húzva.
• A tömít öcsík szorosan hozzátapad-e a készülékszekrényhez.
• Az ajtó megfelelően nyílik és csukódik-e.

ZAJOK

Normál működés közben bizonyos hangok hallhatók (kompresszor, hűtőfolyadék áramlása).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK!CRACK!

Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően

Gyártó védjegye Electrolux
A készülék kategóriája	Hűtőszekrény - fagyasztószekrény
Magasság a fülke mm 1446
szélessége a fülke mm 560
Mélység a fülke mm 550
Hűtőtér nettó térfogata	liter	184
Fagyasztótér nettó térfogata liter 40
Energiaosztály (A++ és G között, ahol az A++ a leghatékonyabb, a G a legkevésbé hatékony)	A++
Energiafogyasztás (a használattól és az el-helyezéstől függően)	kWh/év 199
Fagyasztótér csillagszám jele ****
Áramkimaradási biztomság óra 20
Fagyasztási teljesítmény	kg/24 óra	4
Klímaosztály	SN-N-ST-T
Feszültség	Volt	230-240
Zajteljesítmény	dB/A	36
Beépíthető	Igen

A müszaki adatok megtalálhatók a készülék belsejében bal oldalon lévő adattáblán és az energiatakarékossági címkén.
