KÄYTTÖOHJE PKT1445 PROGRESS

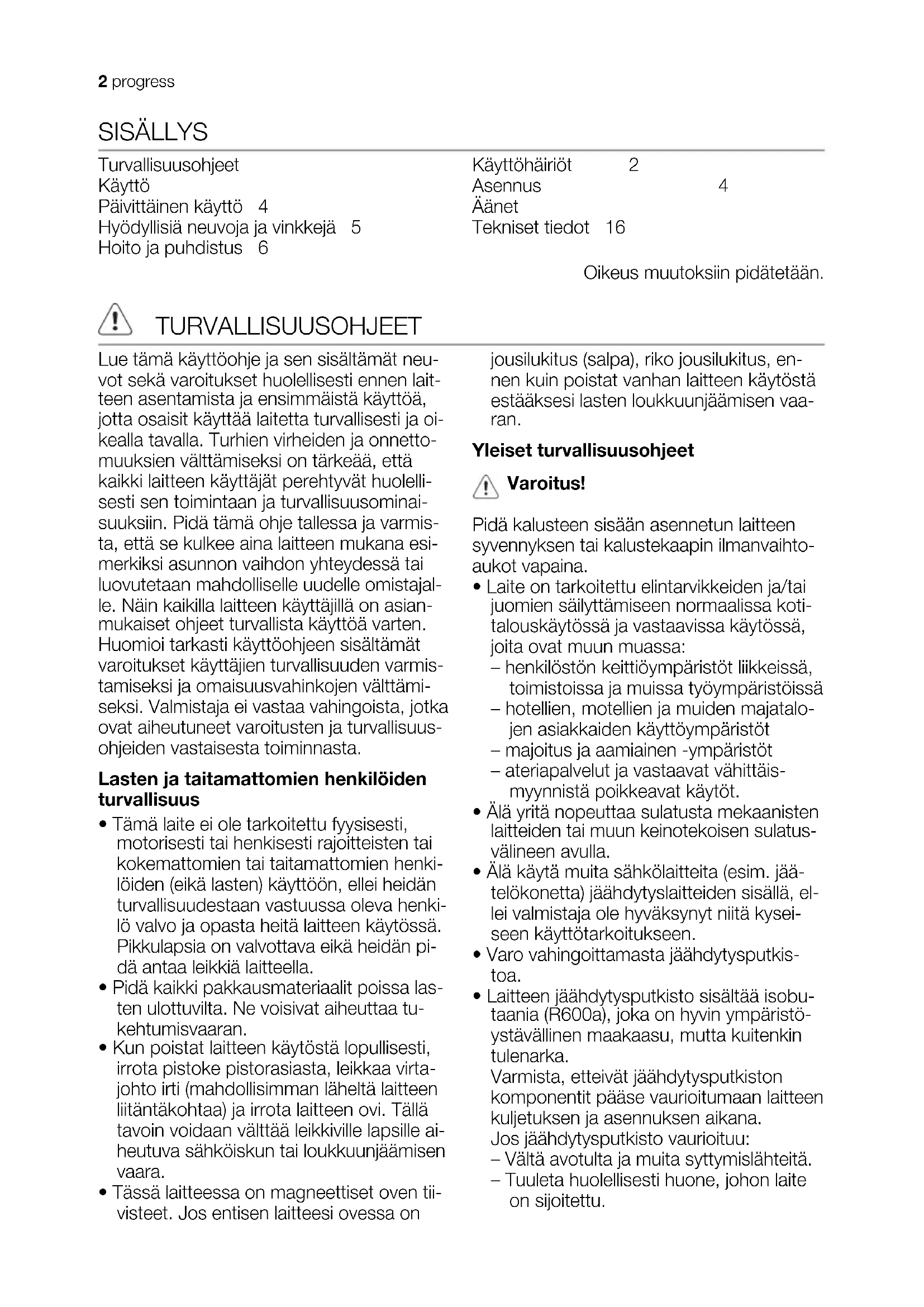

Turvallisuusohjeet 2 Käyttö 4 Päivittäinen käyttö 4 Hyödyllisiä neuvoja ja vinkkejä 5 Hoito ja puhdistus 6 Käyttöhäiriöt 7 Asennus 9 Äänet 15 Tekniset tiedot 16 Oikeus muutoksiin pidätetään. TURVALLISUUSOHJEET Lue tämä käyttöohje ja sen sisältämät neu- vot sekä varoitukset huolellisesti ennen lait- teen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oi- kealla tavalla. Turhien virheiden ja onnetto- muuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolelli- sesti sen toimintaan ja turvallisuusominai- suuksiin. Pidä tämä ohje tallessa ja varmis- ta, että se kulkee aina laitteen mukana esi- merkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajal- le. Näin kaikilla laitteen käyttäjillä on asian- mukaiset ohjeet turvallista käyttöä varten. Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmis- tamiseksi ja omaisuusvahinkojen välttämi- seksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuus- ohjeiden vastaisesta toiminnasta. Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henki- löiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henki- lö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pi- dä antaa leikkiä laitteella.

• Pidä kaikki pakkausmateriaalit poissa las- ten ulottuvilta. Ne voisivat aiheuttaa tu- kehtumisvaaran.

• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virta- johto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille ai- heutuva sähköiskun tai loukkuunjäämisen vaara.

• Tässä laitteessa on magneettiset oven tii- visteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, en- nen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaa- ran. Yleiset turvallisuusohjeet Varoitus! Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihto- aukot vapaina.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen normaalissa koti- talouskäytössä ja vastaavissa käytössä, joita ovat muun muassa: – henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä – hotellien, motellien ja muiden majatalo- jen asiakkaiden käyttöympäristöt – majoitus ja aamiainen -ympäristöt – ateriapalvelut ja vastaavat vähittäis- myynnistä poikkeavat käytöt.

• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatus- välineen avulla.

• Älä käytä muita sähkölaitteita (esim. jää- telökonetta) jäähdytyslaitteiden sisällä, el- lei valmistaja ole hyväksynyt niitä kysei- seen käyttötarkoitukseen.

• Varo vahingoittamasta jäähdytysputkis- toa.

• Laitteen jäähdytysputkisto sisältää isobu- taania (R600a), joka on hyvin ympäristö- ystävällinen maakaasu, mutta kuitenkin tulenarka. Varmista, etteivät jäähdytysputkiston komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana. Jos jäähdytysputkisto vaurioituu: – Vältä avotulta ja muita syttymislähteitä. – Tuuleta huolellisesti huone, johon laite on sijoitettu. 2 progress• Laitteen teknisten ominaisuuksien muut- taminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipa- lon ja/tai sähköiskun. Varoitus! Sähköosien (virtajohto, pisto- ke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike vaaratilantei- den välttämiseksi.

Virtajohtoa ei saa jatkaa.

Varmista, että virtajohto ei joudu pu- ristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahin- goittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.

3. Laitteen verkkovirtakytkennän on ol-

tava hyvin ulottuvilla siten, että pisto- ke on helppo irrottaa pistorasiasta.

Älä vedä virtajohdosta pistoketta ir- rottaessasi.

Jos pistoke on löysästi kiinni virtajoh- dossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipa- lon vaaran.

Laitetta ei saa käyttää, jos sisävalon lampun suojus (jos varusteena) puut- tuu.

• Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta.

• Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kyl- mävammoja.

• Laite ei saa olla pitkään suorassa aurin- gonvalossa.

• Tässä laitteessa olevat polttimot (jos va- rusteena) ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita. Ne eivät sovi huoneiden valaistukseen. Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muovio- sien päälle.

• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.

• Noudata tarkasti laitteen valmistajan säi- lytysohjeita. Lue ohjeet. Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistus- ta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.

• Älä käytä laitteen puhdistuksessa metalli- esineitä.

• Tarkista säännöllisesti jääkaapin sulatus- veden poistoaukko. Puhdista poistoauk- ko tarvittaessa. Jos poistoaukko on tu- kossa, vesi kerääntyy laitteen pohjalle. Asennus Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoi- ta mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.

• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy eh- tii virrata kompressoriin.

• Laitteen ympärillä on oltava hyvä ilman- kierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.

• Laite on mahdollisuuksien mukaan sijoi- tettava selkä seinää vasten, jotta palo- vammoja aiheuttaviin kuumiin osiin (kom- pressori, lauhdutin) ei voida koskea.

• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.

• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

• Liitä ainoastaan juomavesiverkostoon (jos laitteessa on vesiliitäntä). Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät säh- kötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Laitteen huoltotyöt saa suorittaa vain val- tuutettu huoltoliike, ja ainoastaan alkupe- räisten varaosien käyttäminen on sallittua. progress 3Ympäristönsuojelu Tämä laite ei sisällä otsonikerrosta tu- hoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdys- kuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tu- lee noudattaa paikallisia jätehuoltomää- räyksiä. Vältä vahingoittamasta jäähdy- tysyksikköä, erityisesti lämmönvaihti- men läheltä. Tässä laitteessa käytetyt, symbolilla merkityt materiaalit ovat kierrätettäviä. KÄYTTÖ Kytkeminen toimintaan Kiinnitä pistoke pistorasiaan. Käännä lämpötilan säädintä myötäpäivään keskiasentoon. Laitteen kytkeminen pois toiminnasta Laite kytketään pois toiminnasta kääntämäl- lä lämpötilan säädin asentoon O. Lämpötilan säätäminen Lämpötila säätyy automaattisesti. Laitetta käytetään seuraavasti:

• Lämpötilaa säädetään korkeammaksi kääntämällä lämpötilan säädintä pienem- piä asetusarvoja kohti.

• Lämpötilaa säädetään kylmemmäksi kääntämällä lämpötilan säädintä suurem- pia asetusarvoja kohti. Keskiasento on yleensä sopivin asetus. Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:

• säilytettävien elintarvikkeiden määrä

• laitteen sijaintipaikka. Tärkeää Jos ympäristön lämpötila on korkea tai jos jääkaappi on hyvin täynnä, ja lämpötila on säädetty hyvin kylmäksi, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Sisätilan puhdistaminen Ennen kuin otat laitteen käyttöön, pese si- säosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineel- la poistaaksesi näin uudelle laitteelle tyypilli- sen hajun. Kuivaa pinnat ja varusteet lopuk- si huolellisesti. Tärkeää Älä käytä puhdistusaineita tai han- kaavia jauheita, sillä ne vahingoittavat pinto- ja. Siirrettävät hyllyt Jääkaapin seinissä on kannattimia eri ta- soilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle. 4 progressOvilokeroiden sijoittaminen Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin. Ovilokeroiden korkeus säädetään seuraa- vasti: Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lo- kero sen jälkeen haluamallesi korkeudelle. Lämpötilan merkkivalo Tärkeää Tämä laite on myynnissä Rans- kassa. Maan määräysten mukaisesti jääkaapin alimpaan osastoon tulee kiinnittää erikois- väline (katso kuva), joka ilmaisee jääkaapin kylmimmän lämpötilan alueen. Jääkuutioiden valmistus Laitteen mukana toimitetaan yksi tai useam- pi jääkuutioastia. Täytä jääkuutioastiat ve- dellä ja laita ne pakastimeen. Tärkeää Älä käytä apuna metallisia välineitä ottaessasi jääkuutioastiaa pois pakastimesta.

HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.

• Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaa- pin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin kor- keampaan lämpötilaan automaattisen su- latuksen käynnistämiseksi, jolloin myös energiankulutus vähenee. Tuoreiden elintarvikkeiden säilytys Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säily- vyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä

• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuok- suista

• Sijoita elintarvikkeet jääkaappiin siten, et- tä ilma pääsee kiertämään vapaasti niiden ympärillä Säilytysohjeita Vinkkejä: Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasi- hyllylle. Säilytä lihaa tällä tavoin korkeintaan muuta- ma päivä. Kypsennetyt ruoat, kylmät ruoat, jne.: säily- tä suojattuina ja millä hyllyllä tahansa. Hedelmät ja vihannekset: puhdista huolelli- sesti ja säilytä niille tarkoitetussa laatikossa/ laatikoissa. Jos sitruunamehua pääsee jää- kaapin muoviosiin, niissä voi tapahtua väri- progress 5muutoksia. Sitrushedelmät on täten suosi- teltavaa säilyttää erillisissä astioissa. Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti. Pullot: säilytä suljettuina oven pullotelinees- sä. Banaaneita, perunoita, sipuleita ja valkosi- puleita ei pidä säilyttää jääkaapissa pakkaa- mattomana. Pakastusohjeita Seuraavassa on muutamia tärkeitä ohjeita tehokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintar- vikkeiden maksimimäärä on mainittu lait- teen arvokilvessä.

• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.

• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.

• Jaa ruoka pieniin annoksiin, jotta se pa- kastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsema- si määrän.

• Kääri elintarvikkeet alumiinifolioon tai pak- kaa muovipusseihin mahdollisimman il- matiiviisti.

• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.

• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvik- keiden säilytysaikaa.

• Jos jääpaloja nautitaan suoraan pakasti- mesta otettuina, ne voivat aiheuttaa kyl- mävammoja.

• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja. Pakasteiden säilytysohjeita Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

• Tarkista, että kaupasta ostamasi pakas- teet on säilytetty oikein.

• Laita pakasteet pakastelokeroon mahdol- lisimman nopeasti ostoksilla käynnin jäl- keen.

• Älä avaa ovea usein, älä myöskään pidä ovea auki pitempään kuin on tarpeen.

• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.

• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista. Laitteen jäähdytysyksikkö sisältää hiili- vetyä; Jäähdytysyksikön huollon ja täy- tön saa suorittaa ainoastaan valtuutettu huoltoliike. Säännöllinen puhdistus Laite on puhdistettava säännöllisesti:

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.

• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.

• Huuhtele ja kuivaa huolellisesti. Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhet- ta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamises- sa, sillä tällaiset tuotteet vahingoittavat pin- toja ja jättävät voimakkaan tuoksun. Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjal- la. Tämä toimenpide parantaa laitteen suori- tuskykyä ja säästää energiaa. Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää. Monet keittiön pintojen puhdistusaineet si- sältävät kemikaaleja, jotka voivat vahingoit- taa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositelta- vaa käyttää vain lämmintä vettä ja käsitis- kiainetta. Kun laite on puhdistettu, kytke se takaisin verkkovirtaan. 6 progressJääkaapin sulattaminen Normaalikäytössä huurretta poistuu auto- maattisesti jääkaappiosaston höyrystimestä aina kompressorin pysähtyessä. Sulatusve- si valuu tyhjennysaukosta laitteen takana, kompressorin yläpuolella sijaitsevaan kau- kaloon, josta se haihtuu. Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Pakastimen sulattaminen Pakastimen hyllyihin ja yläosastoon muo- dostuu aina jonkin verran huurretta. Sulata pakastin, kun huurrekerroksen pak- suus on noin 3-5 mm. Tärkeää Aseta lämpötilan säädin korkeampaan asetukseen noin 12 tuntia ennen sulatuksen aloittamista, jotta pakasteet jäätyvät mahdollisimman kylmiksi ja varaavat näin itseensä kylmää sulatustoimenpiteen ajaksi. Huurteen poistaminen:

Kytke laite pois toiminnasta.

Poista pakastimesta kaikki elintarvik- keet, kääri ne paksulti sanomalehteen ja laita viileään paikkaan. Huomio Älä koske pakasteisiin märin käsin. Kädet voivat jäätyä kiinni ruokaan.

Voit nopeuttaa sulatusta asettamalla lämmintä vettä sisältävän astian pakas- timen sisään. Poista myös sulatuksen aikana irtoilevat jääpalat pakastimen si- sältä.

4. Kun pakastin on sulatettu, kuivaa sisä-

Kytke laitteeseen virta.

Laita pakasteet takaisin pakastimeen 2-3 tunnin kuluttua. Tärkeää Älä koskaan käytä teräviä metalliesineitä huurteen poistamisessa höyrystimestä, sillä se voi vahingoittua. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla välineillä, joita valmistaja ei ole neuvo- nut käyttämään. Pakasteiden lämpötilan nouseminen sula- tuksen aikana voi lyhentää niiden turvallista säilytysaikaa. Jos laitetta ei käytetä pitkään aikaan Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:

Kytke laite irti verkkovirrasta.

• Ota kaikki ruoat pois.

• Sulata (jos tarpeen) ja puhdista laite sekä kaikki sen varusteet.

• Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua. Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elin- tarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

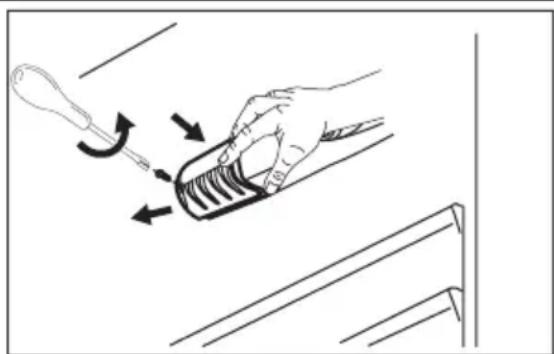

Varoitus! Ennen kuin aloitat vianmääritystä, irrota pistoke pistorasiasta. Vianmääritystoimenpiteet, joita ei ole mainittu tässä käyttöohjeessa, on an- nettava ammattitaitoisen sähköasenta- jan tehtäväksi. Tärkeää Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto). progress 7Ongelma Mahdollinen syy Korjaustoimenpide Laite ei toimi lainkaan. Valo ei syty. Virta on katkaistu laitteesta. Kytke laitteeseen virta. Pistoke ei ole kunnolla kiinni pis- torasiassa. Kiinnitä pistoke oikein pistorasi- aan. Laitteeseen ei tule virtaa. Pisto- rasiaan ei tule jännitettä. Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Ota yhteys sähköasentajaan. Valo ei syty. Lamppu on valmiustilassa. Sulje ja avaa ovi. Lamppu on palanut. Lue ohjeet kohdasta "Lampun vaihtaminen". Kompressori käy jatku- vasti. Lämpötilaa ei ole säädetty oi- kein. Säädä lämpötila korkeammaksi. Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulke- minen". Ovea on avattu liian usein. Älä pidä ovea auki pitempään kuin on tarpeen. Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen lämpötilaan ennen kuin asetat ruoat laitteeseen. Huoneen lämpötila on liian kor- kea. Laske huoneen lämpötilaa. Vettä valuu jääkaapin ta- kaseinää pitkin. Automaattisen sulatuksen aika- na takaseinässä oleva huurre su- laa. Tämä on normaalia. Vettä valuu jääkaapin si- sälle. Veden tyhjennysaukko on tukos- sa. Puhdista veden tyhjennysaukko. Elintarvikkeet estävät veden va- lumisen vedenkeruukaukaloon. Tarkista, että elintarvikkeet eivät kosketa takaseinään. Vettä valuu lattialle. Sulatusvesi ei poistu kompres- sorin yläpuolella olevaan haihdu- tusastiaan. Kiinnitä sulatusveden poistoputki haihdutusastiaan. Laitteen lämpötila on liian alhainen. Lämpötilaa ei ole säädetty oi- kein. Säädä lämpötila korkeammaksi. Laitteen lämpötila on liian korkea. Lämpötilaa ei ole säädetty oi- kein. Säädä lämpötila alhaisemmaksi. Lampun vaihtaminen

1. Irrota pistoke pistorasiasta.

2. Irrota lampun suojuksen ruuvi.

3. Poista lampun suojus (katso kuva).

Vaihda käytetty lamppu saman tehoi- seen uuteen lamppuun, joka on tarkoi- tettu erityisesti kodinkoneisiin. (maksi- miteho on merkitty lampun suojaan).

Kiinnitä lampun suojus takaisin paikal- leen.

6. Kiinnitä lampun suojuksen ruuvi.

7. Kiinnitä pistoke pistorasiaan.

Avaa ovi. Tarkista, että valo syttyy. 8 progressOven sulkeminen

Puhdista oven tiivisteet.

Säädä ovea tarvittaessa. Lue ohjeet kohdasta "Asennus".

3. Vaihda tarvittaessa vaurioituneet oven

tiivisteet. Ota yhteys valtuutettuun huol- toliikkeeseen. ASENNUS Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen. Sijoittaminen Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mai- nittua ilmastoluokkaa: Ilmasto- luokka Ympäristön lämpötila SN +10 °C - +32 °C N +16 °C - +32 °C ST +16 °C - +38 °C T +16 °C - +43 °C Sähköliitäntä Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja. Laite on kytkettävä maadoitettuun pistorasi- aan. Virtajohdon pistoke on varustettu maa- doituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yh- teys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliitti- meen voimassa olevien määräysten mukai- sesti. Valmistaja ei vastaa millään tavalla vahin- goista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu. Tämä laite vastaa Euroopan yhteisön. direk- tiivejä. Oven kätisyyden vaihtaminen Laitteen ovi avautuu oikealle. Kun haluat oven avautuvan vasemmalle, suorita seu- raavat toimenpiteet ennen laitteen asenta- mista paikalleen:

• Avaa ja irrota ylätappi.

• Poista välikappale. progress 9• Avaa keskisaranan ruuvit.

• Ota alaovi pois paikaltaan.

• Avaa ja irrota alatappi. Vastakkaisella puolella:

• Aseta alaovi takaisin paikalleen.

• Kiristä keskisaranan ruuvit.

• Kiinnitä välikappale paikalleen.

• Asenna yläovi takaisin paikalleen.

• Kiristä ylätappi. Ilmanvaihtovaatimukset 5 cm min. 200 cm

Ilmanvaihdon on oltava riittävä laitteen taka- na. Laitteen asentaminen Huomio Tarkista, että virtajohto pääsee liikkumaan vapaasti. Suorita seuraavat toimenpiteet: 10 progressx

Leikkaa tarvittaessa liimautuva tiivistelista ja kiinnitä se laitteeseen kuvan mukaisesti.

Asenna laite aukkoon. Työnnä laitetta nuolen (1) suuntaan, kunnes yläaukon suojus on kiinni keittiökalustees- sa. Työnnä laitetta nuolen (2) suuntaan saranan vastakkaisella puolella olevaa kaappia vas- ten. 4 mm 44 mm Säädä laite aukkoon. Tarkista, että laitteen ja keittiökalusteen etureunan väliin jää 44 mm:n rako. Lisävarustepussissa olevan alemman sara- nan suojuksen avulla voit varmistaa, että keittiökaluste ja laite tulevat oikein paikoil- leen. Tarkista, että laitteen ja keittiökalusteen vä- linen rako on 4 mm. Avaa ovi. Aseta alasaranan suojus paikal- leen. progress 11I

Kiinnitä laite aukkoon neljällä ruuvilla. Irrota oikea osa saranan suojuksesta (E). Jos tarvitset osan oikeanpuoleista saranaa varten, irrota osa, jossa on merkintä DX, ja irrota vasemmanpuoleista saranaa varten osa, jossa on merkintä SX.

Kiinnitä suojukset (C, D) korvakkeisiin ja sa- ranan aukkoihin. Kiinnitä saranan suojukset (E) saranaan. 12 progressIrrota osat (Ha), (Hb), (Hc) ja (Hd). ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm Kiinnitä osa (Ha) keittiökalusteen sisäpuolel- le.

Paina osa (Hc) osan (Ha) päälle. progress 13Ha

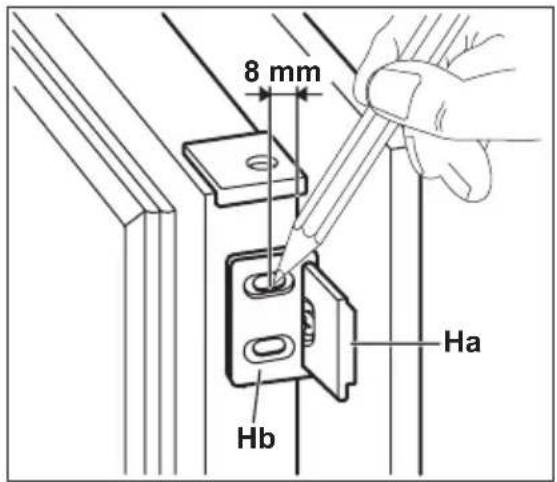

8 mm Avaa laitteen ja keittiökalusteen ovet 90°:n kulmaan. Kiinnitä pieni neliö (Hb) ohjaimeen (Ha). Kiinnitä laitteen ovi ja kalusteen ovi yhteen ja merkitse reikien paikat.

8 mm Poista kiinnikkeet ja merkitse naulan (K) kiinnityspaikka 8 mm:n päähän oven ulko- reunasta.

Aseta pieni neliö uudelleen ohjaimen päälle ja kiinnitä se paikalleen pakkauksen muka- na toimitetuilla ruuveilla. Kohdista keittiökalusteen ovi ja laitteen ovi toisiinsa säätämällä osaa (Hb). 14 progressHb

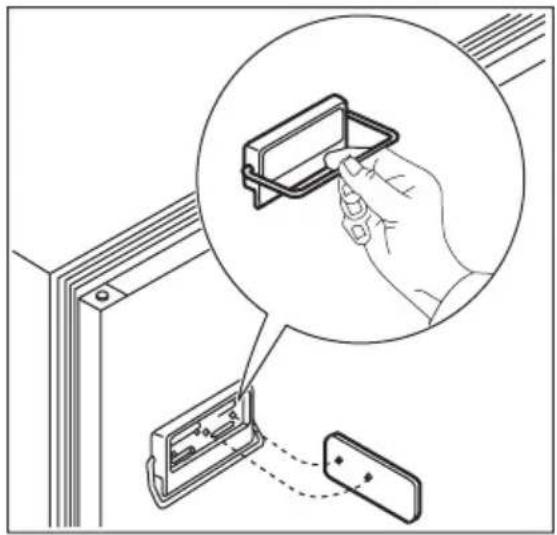

Paina osa (Hd) osan (Hb) päälle.Avaa ovet seuraavalla tavalla:Käytä aikaisemmin kuvattua liukujärjestel- mää tai avaa yksi ovista asentamalla lisävarus-teena toimitetun pienen kahvan.Tarkista lopuksi seuraavat seikat:• Kaikki ruuvit on kiristetty.• Tiivistelista on kiinnitetty tiukasti kaappiin.• Ovi avautuu ja sulkeutuu kunnolla. ÄÄNET Tietynlaiset äänet kuuluvat laitteen normaa-liin toimintaan (kompressori, jäähdytysai-neen kierto). BRRR! HISSS! CLICK! BLUBB! CRACK! SSSRR
