Type de produit	Réfrigérateur-congélateur encastrable
Marque	Progress
Modèle	PKT1445
Dimensions de la niche (H x L x P)	1446 x 560 x 550 mm
Alimentation	230-240 V, 50 Hz
Classe climatique	SN, N, ST, T (de +10 °C à +43 °C)
Réglage de température	Thermostat rotatif (positions 0 à maximum)
Éclairage intérieur	Ampoule spécifique (max 5 W, remplaçable)
Clayettes	Amovibles et ajustables en hauteur
Balconnets de porte	Positionnables à différentes hauteurs
Bac à légumes	Oui
Fermeture de porte	Magnétique, réversible (ouverture droite ou gauche)
Réfrigérant	Isobutane (R600a), inflammable
Nettoyage intérieur	Eau tiède savonneuse, ne pas utiliser d'abrasifs
Dégivrage du réfrigérateur	Automatique (écoulement par goulotte)
Dégivrage du congélateur	Manuel (dégivrer quand givre atteint 3-5 mm)
Entretien du condenseur	Nettoyer la grille noire arrière avec brosse ou aspirateur
Pièces détachées	Ampoule, joints de porte, disponibles via SAV
Réparabilité	Réparations par professionnel qualifié uniquement
Réversibilité de la porte	Oui (outillage nécessaire, instructions fournies)

FOIRE AUX QUESTIONS - PKT1445 PROGRESS

Comment régler la température du réfrigérateur ?

Tournez le thermostat rotatif : vers le bas pour moins froid, vers le haut pour plus froid. Une position moyenne est recommandée. La température intérieure dépend de la température ambiante, de la fréquence d'ouverture et de la quantité d'aliments.

Pourquoi de l'eau s'écoule-t-elle sur la plaque arrière du réfrigérateur ?

C'est normal : lors du dégivrage automatique, le givre fond sur la plaque arrière. L'eau s'écoule via une goulotte vers un bac d'évaporation. Si l'eau déborde, vérifiez que la goulotte n'est pas obstruée.

Que faire si le compresseur fonctionne en continu ?

Vérifiez que la porte est bien fermée, que la température ambiante n'est pas trop élevée, et que le thermostat n'est pas sur la position maximum. Si le problème persiste, réglez le thermostat sur une position plus élevée (moins froid) pour permettre des cycles d'arrêt.

Comment dégivrer le congélateur ?

Mettez l'appareil à l'arrêt, sortez les aliments congelés et enveloppez-les. Laissez la porte ouverte. Placez un récipient d'eau chaude pour accélérer le processus. N'utilisez jamais d'objets tranchants pour gratter le givre. Une fois le dégivrage terminé, essuyez et remettez en marche.

Pourquoi l'ampoule intérieure ne s'allume-t-elle pas ?

L'ampoule peut être en mode veille : ouvrez et fermez la porte. Si elle ne s'allume toujours pas, elle est défectueuse. Débranchez l'appareil, retirez le diffuseur et remplacez l'ampoule par une ampoule spécifique de même puissance (max 5 W).

Comment inverser le sens d'ouverture de la porte ?

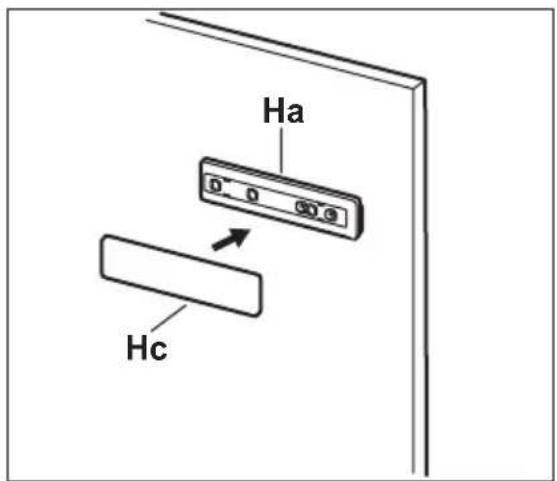

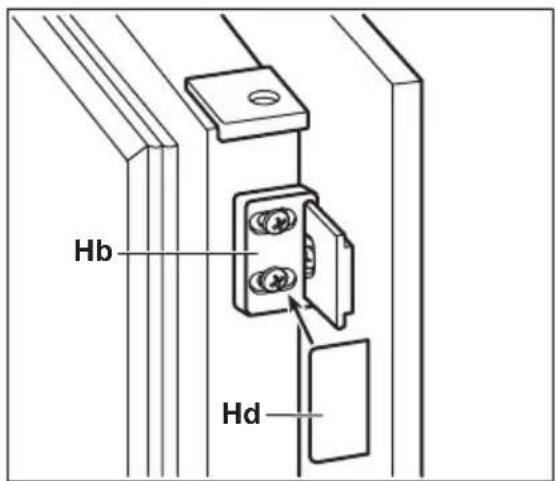

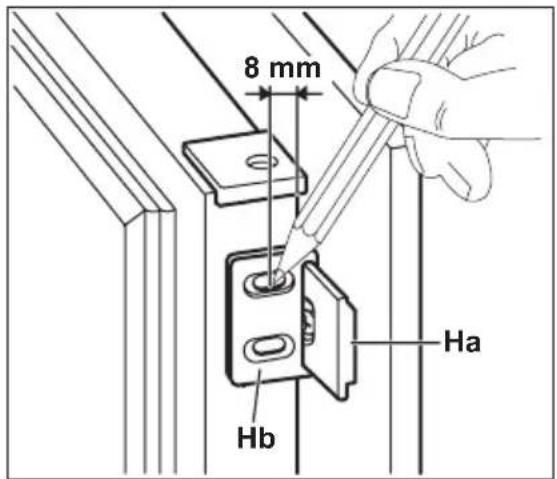

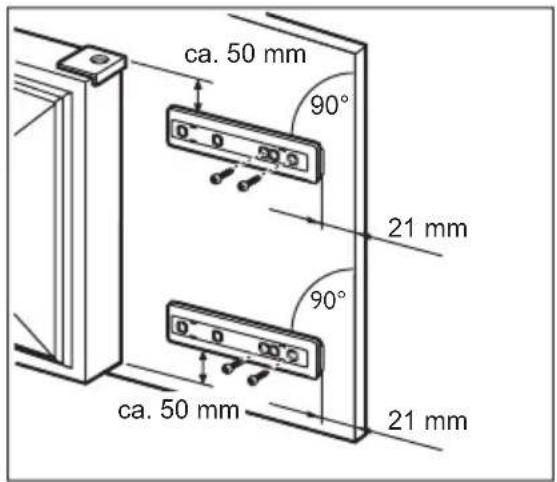

La porte s'ouvre par défaut à droite. Pour l'inverser, démontez les pivots supérieur, intermédiaire et inférieur, puis remontez-les de l'autre côté. Reportez-vous au chapitre Réversibilité de la porte dans la notice. Il est recommandé de le faire avant l'installation.

Que faire si la porte ne ferme pas correctement ?

Nettoyez les joints de porte avec un chiffon humide. Vérifiez qu'ils ne sont pas endommagés. Si nécessaire, ajustez la porte en suivant les instructions du chapitre Installation. Si les joints sont usés, contactez le service après-vente.

Quels sont les bruits normaux de l'appareil ?

L'appareil émet des bruits de compresseur (ronronnement), de circulation du réfrigérant (sifflement, bouillonnement) et des cliquetis (thermostat). Des craquements peuvent survenir lors des variations de température. Ces bruits sont normaux.

Que faire en cas d'absence prolongée ?

Débranchez l'appareil, retirez tous les aliments, dégivrez si nécessaire, nettoyez l'intérieur, et laissez la porte entrouverte pour éviter les mauvaises odeurs. Si vous ne pouvez pas débrancher, faites vérifier régulièrement son bon fonctionnement.

Comment installer l'appareil correctement ?

Placez l'appareil dans un endroit aéré, loin d'une source de chaleur. Assurez une circulation d'air suffisante à l'arrière (espacement minimal de 200 cm²). Attendez 4 heures avant de brancher pour stabiliser le circuit frigorifique. Branchez sur une prise avec mise à la terre.

MODE D'EMPLOI PKT1445 PROGRESS

Réfrigérateur/congélateur

Ψυγειοκαταψύκτης

Hűtő - fagyasztó

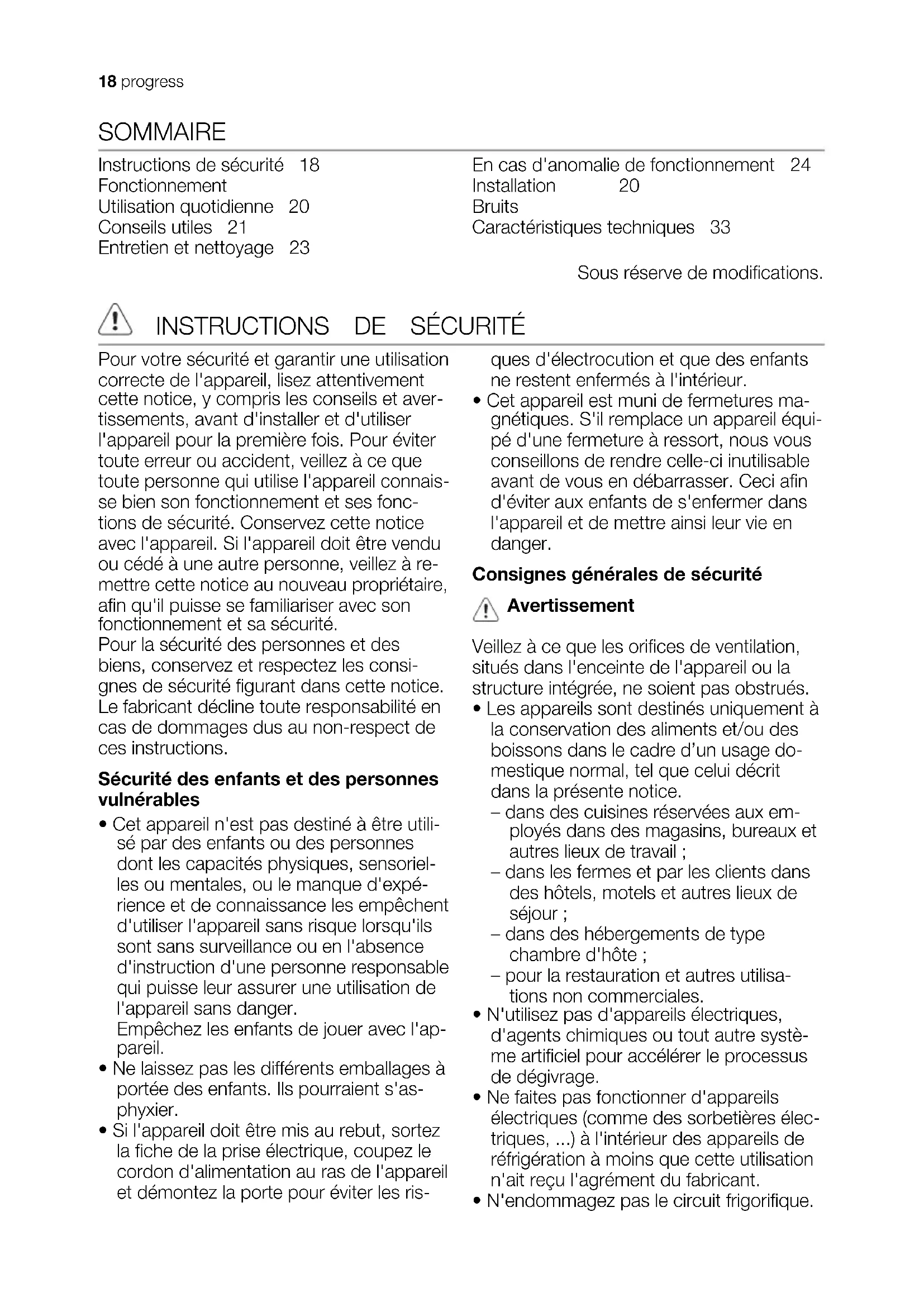

SISÄLLYS

Turvallisuusohjeet

Käyttö

Instructions de sécurité 18

Fonctionnement

Utilisation quotidienne 20

Conseils utiles 21

Entretien et nettoyage 23

En cas d'anomalie de fonctionnement 24

Installation 20

Bruits

Caractéristiques techniques 33

Sous réserve de modifications.

INSTRUCTIONS DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connais-se bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

- Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

- Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cordon d'alimentation au ras de l'appareil et démontez la porte pour éviter les ris-

ques d'électrocution et que des enfants ne restent enfermés à l'intérieur.

- Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Consignes générales de sécurité

Avertissement

Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

- Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.

• dans des cuisines réservées aux em- ployés dans des magasins, bureaux et autres lieux de travail ;
• dans les fermes et par les clients dans des hôtels, motels et autres lieux de séjour ;
• dans des hébergements de type chambre d'hôte ;
• pour la restauration et autres utilisations non commerciales.

- N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.

- Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.

- N'endommagez pas le circuit frigorifique.

- Le circuit frigorifique de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

- évitez les flammes vives et toute autre source d'allumage

- aérez soigneusement la pièce où se trouve l'appareil

- Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou une électrocution.

Avertissement Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.

1. Ne branchez pas le cordon d'alimentation à une rallonge.

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'appareil est accessible.

4. Ne débranchez pas l'appareil en tirant sur le câble.

5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de l'éclairage intérieur.

- Cet appareil est lourd. Faite attention lors de son déplacement.

- Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).

- Évitez une exposition prolongée de l'appareil aux rayons solaires.

- Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être

utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil
• Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil Consultez les instructions respectives

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le électriquement.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de

FONCTIONNEMENT

Mise en fonctionnement

Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

UTILISATION QUOTIDIENNE

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole ⚙ sont recyclables.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

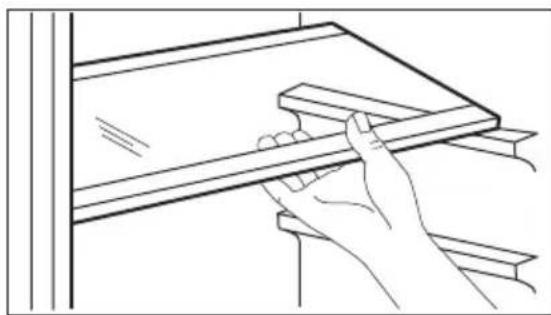

Clayettes amovibles

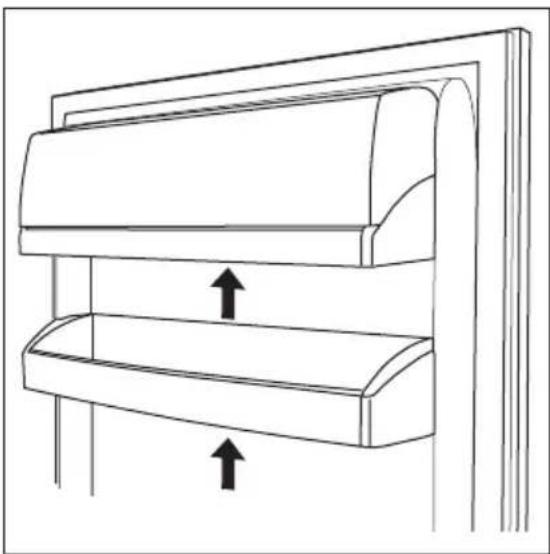

Emplacement des balconnets de la porte

Indicateur de température

Cet appareil est équipé d'un ou plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur.

CONSEILS UTILES

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiante est élevée, le dispositif de réglage de température est

Plusieurs glissières ont été installées sur les parois du réfrigérateur pour vous permettre de placer les clayettes comme vous le souhaitez.

En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster, procédez comme suit : tirez progressivement le balconnet dans le sens des flèches pour le dégager, puis re-positionnez-le selon les besoins.

Important Cet appareil est vendu en France.

Pour respecter la réglementation en vigueur dans ce pays, l'appareil doit être doté d'un dispositif particulier placé dans la partie inférieure du compartiment réfrigérateur (voir schéma) pour signaler la zone la plus froide du compartiment.

Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter

ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette.

Fruits et légumes : placez-les une fois nettoyés dans le bac à légumes. Le jus de citron peut décolorer les parties en plastique de votre réfrigérateur s'il les touche. C'est pourquoi il est recommandé de conserver les agrumes dans des bacs séparés.

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Bouteilles : elles doivent être munies d'un bouchon et être placées dans le balconnet porte-bouteilles de la porte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

- la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ;
• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour obtenir les meilleures performances possibles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur ;
• prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile ;
• évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ;
• une fois décongelés, les aliments se dé- tériorent rapidement et ne peuvent pas être recongelés ;
• ne dépassez pas la durée de conservation indiquée par le fabricant.

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour

Dégivrage du réfrigérateur

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Important Mettez le thermostat sur la position maximum 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid.

nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée, via un orifice d'évacuation, dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

Attention Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau.

3. Laissez la porte ouverte.

Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compartiment congélateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé.
4. Une fois le dégivrage terminé, épongez et séchez bien l'intérieur.
5. Mettez l'appareil en marche.
6. Attendez deux à trois heures avant de replacer les denrées surgelées ou congelées dans le compartiment.

Important N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre. Vous pourriez détériorer irrémédiablement l'évaporateur.

N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés dans cette notice d'utilisation.

Une augmentation de la température des denrées congelées pendant la décongélation, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

• débranchez l'appareil
  • retirez tous les aliments
• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Remède
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est à l'arrêt. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement	branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée.		Branchez un autre appareil électrique sur la prise de courant.Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille. Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplacement de l'ampoule".
Le compresseur fonctionne en permanence.	La température n'est pas cor-rectement réglée.	Sélectionnez une température plus élevée.
Anomalie Cause possible Remède
La porte n'est pas correctement fermée.		Consultez le paragraphe "Ferme-ture de la porte".
La porte a été ouverte trop sou-vent.		Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop élevée.		Laissez le produit revenir à tem-pérature ambiante avant de le ranger dans l'appareil.
La température ambiante est trop élevée.		Réduisez la température ambian-te.
De l'eau s'écoule sur la plaque arrière du com-partiment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrière.	Ce phénomène est normal.
De l'eau s'écoule dans le compartiment réfrigéra-teur.	La gouttière d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez la gouttière d'évacua-tion.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.		Assurez-vous que les produits ne touchent pas la plaque arrière.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoule pas dans le plateau d'évapora-tion situé au-dessus du com-presseur.	Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation.
La température à l'inté-rieur de l'appareil est trop basse.	La température n'est pas cor-rectement réglée.	Sélectionnez une température plus élevée.
La température à l'inté-rieur de l'appareil est trop élevée.	La température n'est pas cor-rectement réglée.	Sélectionnez une température plus basse.

Remplacement de l'éclairage

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ».

3. Débranchez l'appareil de la prise secteur.

4. Retirez la vis du diffuseur.
5. Retirez le diffuseur (voir l'illustration).
6. Remplacez l'ampoule défectueuse par une ampoule neuve de puissance identique, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.)
7. Installez le diffuseur de l'ampoule.
8. Serrez la vis du diffuseur.
9. Branchez l'appareil sur le secteur.

10. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

11. Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.

INSTALLATION

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil.

Emplacement

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe climati-que	Température ambiante
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la pla-

que signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires.

Réversibilité de la porte

La porte de l'appareil s'ouvre vers la droite. Pour modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

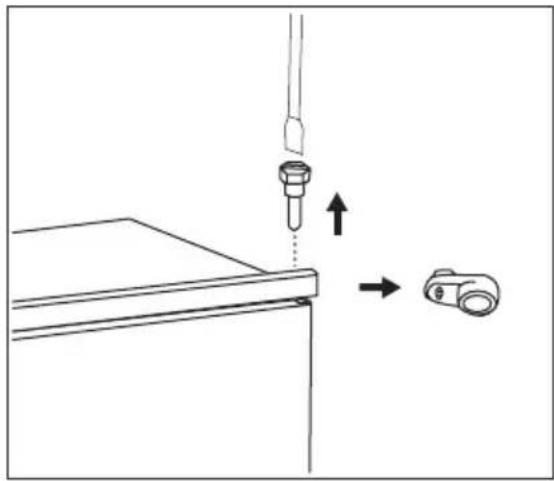

• Dévissez, puis retirez le pivot supérieur.
  • Retirez la porte supérieure.
  • Retirez l'entretoise.

• Desserrez la charnière intermédiaire.

• Retirez la porte inférieure.

• Dévissez, puis retirez le pivot inférieur. Du côté opposé :
• Serrez le pivot inférieur.
• Mettez en place la porte inférieure.
• Serrez la charnière intermédiaire.
• Mettez en place l'entretoise.
• Mettez en place la porte supérieure.
• Serrez le pivot supérieur.

5 cm min. 200 cm² min. 200 cm²

Installation de l'appareil

Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil.

Attention Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil.

Procédez comme suit :

Si nécessaire, coupez la bande d'étanchéité adhésive puis appliquez-la sur l'appareil, comme indiqué sur la figure.

Insérez l'appareil dans le meuble d'encastrement.

Poussez l'appareil dans la direction indiquée par la flèche (1) jusqu'à ce que la partie couvrant l'interstice en haut de l'appareil butte contre le meuble de cuisine.

Poussez l'appareil dans la direction indiquée par la flèche (2) contre le meuble, du côté opposé à la charnière.

Ajustez la position de l'appareil dans le meuble d'encastrement.

Assurez-vous que la distance entre l'appareil et le bord avant du meuble est de 44 mm.

Le cache de la charnière inférieure (dans le sachet d'accessoires) vous permet de vérifier que la distance entre l'appareil et le meuble de cuisine est correcte.

Assurez-vous que l'écart entre l'appareil et le meuble est de 4 mm.

Ouvrez la porte. Mettez en place le cache de la charnière inférieure.

Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

Retirez la pièce correcte du cache-charnière (E). Assurez-vous que vous retirez bien la pièce DX s'il s'agit de la charnière droite, SX s'il s'agit de l'autre charnière.

Fixez les protections (C, D) sur les ergots et dans les trous des charnières. Fixez les cache-charnières (E) sur la charnière.

Détachez les pièces (Ha), (Hb), (Hc) et (Hd).

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

Mettez en place la pièce (Ha) sur la face intérieure du meuble de cuisine.

Ha Hc

Poussez la pièce (Hc) sur la pièce (Ha).

Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de 90°.

Insérez le petit carré (Hb) dans le guide (Ha).

Joignez la porte de l'appareil et la porte du meuble et repérez les trous.

Retirez les supports et repérez une distance de 8 mm à partir de l'arête extérieure de la porte où le clou doit être posé (K).

Hb

Placez de nouveau le petit carré sur le guide et fixez-le à l'aide des vis fournies. Alignez la porte du meuble de cuisine et celle de l'appareil en réglant la pièce (Hb).

Hb Hd

Appuyez la pièce (Hd) sur la pièce (Hb).

Pour ouvrir les portes, procédez comme suit :

Servez-vous du système à glissière précédemment illustré.

ou ouvrez l'un des deux portes en installant la petite poignée fournie avec les accessoires.

Faites une dernière vérification pour vous assurer que :

• Toutes les vis sont bien serrées.
• Le joint d'étanchéité est solidement fixé au meuble.
• La porte s'ouvre et se ferme correctement.

BRUITS

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK!CRACK!

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'en-castrement
Hauteur 1446 mm
Largeur 560 mm
Profondeur 550 mm
Temps de levée 20 h
Tension 230-240 V
Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté

gauche à l'intérieur de l'appareil et sur l'éti- quette énergétique.

ΠΕΡΙΕΧΌΜΕΝΑ
