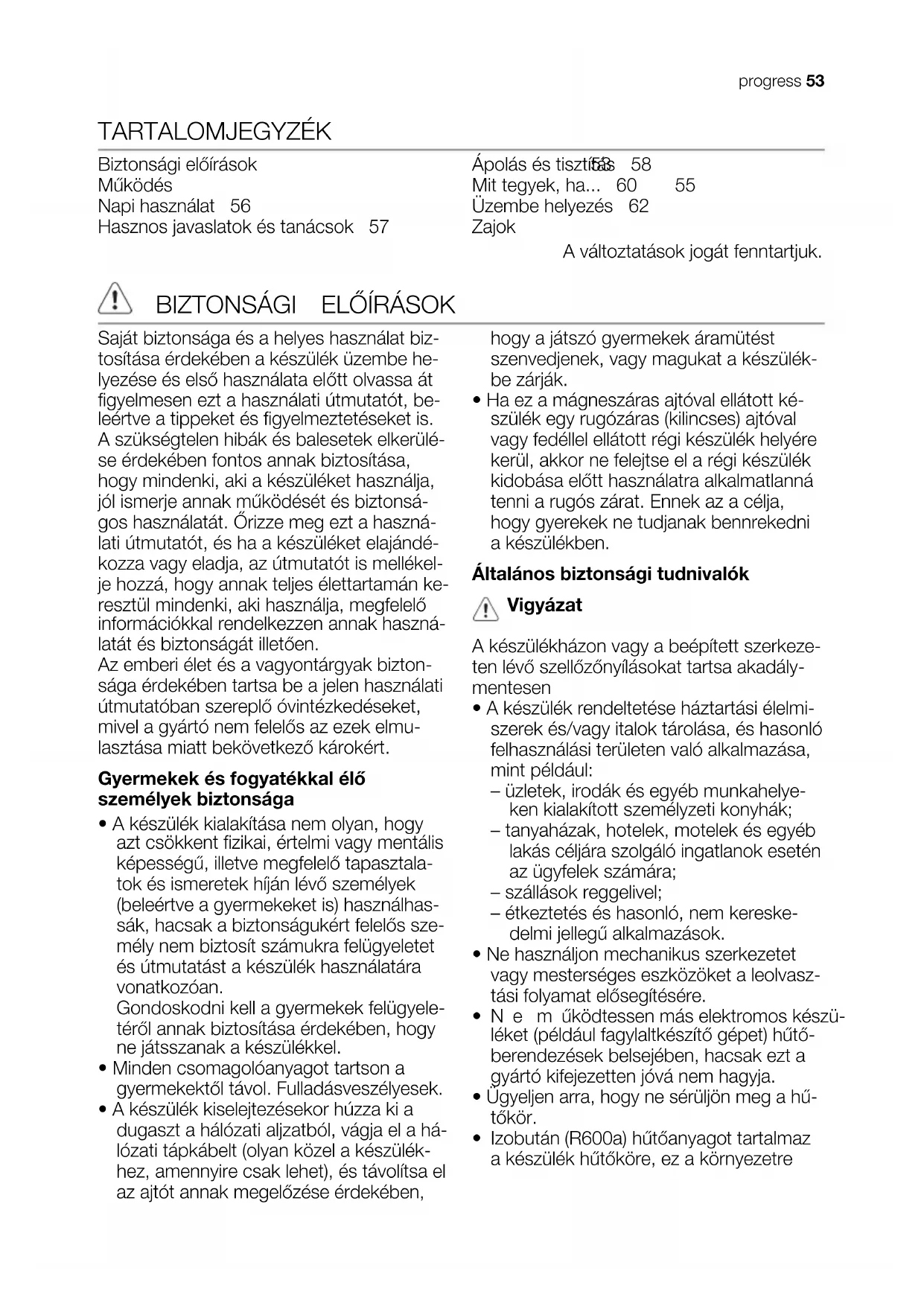

HASZNÁLATI ÚTMUTATÓ PKG1843 PROGRESS

Biztonsági előírások

Működés

Napi használat 56

Hasznos javaslatok és tanácsok 57

Ápolás és tisztíás 58

Mit tegyek, ha... 60 55

Üzembe helyezés 62

Zajok

A változtatások jogát fenntartjuk.

BIZTONSÁGI ELŐÍRÁSOK

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Órizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően.

Az emberi élet és a vagyontárgyak bizton-sága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan.
  Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

- Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.

- A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez, amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében,

hogy a játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.

- Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval vagy fedéllel ellátott régi készülék helyére kerül, akkor ne felejtse el a régi készülék kidobása előtt használatra alkalmatlanná tenni a rugós zárat. Ennek az a célja, hogy gyerekek ne tudjanak bennrekedni a készülékben.

Általános biztonsági tudnivalók

Vigyázat

A készülékházon vagy a beépített szerkeze- ten lévő szellőzőnyílásokat tartsa akadály- mentesen

- A készülék rendeltetése háztartási élelmiszerek és/vagy italok tárolása, és hasonló felhasználási területen való alkalmazása, mint például:

– üzletek, irodák és egyéb munkahelyeken kialakított személyzeti konyhák;
– tanyaházak, hotelek, motelek és egyéb lakás céljára szolgáló ingatlanok esetén az ügyfelek számára;
- szállások reggelivel;
– étkeztetés és hasonló, nem kereskedelmi jellegű alkalmazások.

• Ne használjon mechanikus szerkezetet vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.
• N e m üködtessen más elektromos készüléket (például fagylaltkészítő gépet) hűtőberendezések belsejében, hacsak ezt a gyártó kifejezetten jóvá nem hagyja.
• Ügyeljen arra, hogy ne sérüljön meg a hűtőkör.
• Izobután (R600a) hűtőanyagot tartalmaz a készülék hűtőköre, ez a környezetre

csekély hatást gyakorló, természetes gáz, amely ugyanakkor gyúlékony.

A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy a hűtőkör semmilyen összetevője nem sérült meg.

Ha a hűtőkör megsérült:

- kerülje nyílt láng és tűzgyújtó eszközök használatát

- a l a p o s a n s z e l l őztesse ki get, ahol a készülék található

- Veszélyes a termék műszaki jellemzőit megváltoztatni vagy a terméket bármilyen módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy áramütést okozhat.

!

Vigyázat A veszélyhelyzetek megelőzése érdekében mindenféle elektromos részegység (hálózati tápkábel, dugasz, kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.

1. A hálózati tápkábelt nem szabad meghosszabbítani.
2. Ügyeljen arra, hogy a hálózati dugaszt ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.
3. Gondoskodjon arról, hogy a készülék hálózati dugasza hozzáférhető legyen.
4. Ne húzza a hálózati kábelt.
5. Ha a hálózati aljzat ki van lazulva, ne csatlakoztassa a hálózati dugaszt. Áramütés vagy tűz veszélye.
6. Nem szabad működtetni a készüléket, ha a belső világítás lámpabúrája nincs a helyén (ha van a készüléken).
7. Ez a készülék nehéz. Mozgatásakor körültekintéssel járjon el.
8. Ne szedjen ki semmit a fagyasztóból, és ne is érjen hozzá ilyenekhez, ha a keze nedves vagy vizes, mivel ez a börsérüléseket, illetve fagyás miatti égési sérüléseket eredményezhet.
9. Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.
10. Az ebben a készülékben működő izzó-lámpák (ha vannak ilyenek a készülékben) kizárólag háztartási eszközökhöz kifej-lesztett, különleges fényforrások. Nem alkalmasak helyiségek megvilágítására.

Napi használat

• Ne tegyen meleg edényt a készülék műanyag részeire.
• Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak.
• Ne tegyen élelmiszereket közvetlenül a hátsó falon lévő levegőkimenet elé. (Ha a készülék Frost Free rendszerű)

A helyisé A fagyasztott élelmiszert kiolvasztás után többé nem szabad újra lefagyasztani.

- Az előrecsomagolt fagyasztott élelmiszereket az élelmiszergyártó utasításaival összhangban tárolja.

- A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat.

- Ne tegyen szénsavas italokat a fagyasztóba, mert nyomás keletkezik a palackban, ami miatt felrobbanhat és kárt okozhat a készülékben.

- A jégnyalóka fagyásból eredő égéseket okozhat, ha rögtön a készülékből kivéve enni kezdik.

Ápolás és tisztítás

• A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali alj-zatból.
• Ne tisztítsa a készüléket fémtárgyakkal.
• Ne használjon éles tárgyakat a dérnek a készülékről történő eltávolításához. Használjon műanyag kaparókést.
• Rendszeresen vizsgálja meg a hűtőszekrényben a leolvadt víz számára kialakított vízelvezetőt. Szükség esetén tisztítsa meg a vízelvezetőt. Ha a vízelvezető el van záródva, a víz összegyűlik a készülék aljában.

Üzembe helyezés

Fontos Az elektromos hálózatra való csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

• Csomagolja ki a készüléket, és ellenőrizze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott, ahol a készüléket vásárolta. Ilyen esetbenőrizze meg a csomagolást.

- Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az olaj visszafolyjon a kompresszorba.

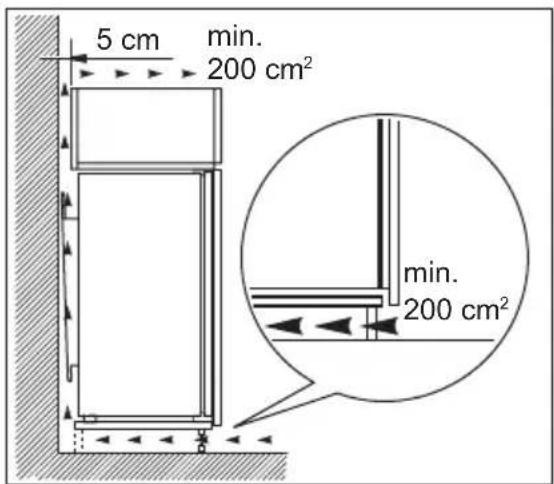

• Megfelelő levegőáramlást kell biztosítani a készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó üzembe helyezési utasításokat.
• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor, kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében.
• A készüléket nem szabad radiátorok vagy tűzhelyek közelében elhelyezni.
• Ugyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése után.
• Csak ivóvízhálózatra csatlakoztatható (Ha fel van szerelve vízcsatlakozóval).

Szerviz

- A készülék szervizeléséhez szükséges minden villanyszerelési munkát szakképzett villanyszerelőnek vagy kompetens személynek kell elvégeznie.

MÜKÖDÉS

Bekapcsolás

Illessze a csatlakozódugót a hálózati aljzatba.

Forgassa a hőmérséklet-szabályozót az óramutató járásával megegyező irányban egy közepes beállításra.

Kikapcsolás

A készülék kikapcsolásához forgassa a hö- mérséklet-szabályozót "O" állásba.

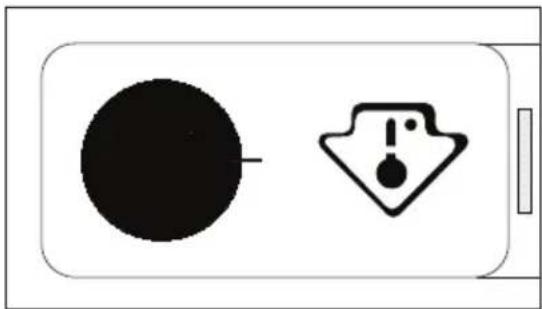

Hőmérséklet-szabályozás

A hömérséklet szabályozása automatikusan történik.

A készülék üzemeltetéséhez a következők szerint járjon el:

• Forgassa a hőmérséklet-szabályozót az alacsonyabb beállítások felé, hogy minimális hűtést érjen el.
• Forgassa a hőmérséklet-szabályozót a magasabb beállítások felé, hogy maximális hűtést érjen el.

i Általában egy közepes beállítás a leginkább megfelelő.

- A készüléket kizárólag arra felhatalmazott szervizközpont javíthatja, és csak eredeti pótalkatrészek használhatók.

Környezetvédelem

Ez a készülék sem a hűtőfolyadék-ke- ringető rendszerben, sem a szigetelő anyagokban nem tartalmaz az ózonré- teget károsító gázokat. A készüléket nem szabad a lakossági hulladékkal és szeméttel együtt kidobni. A szigetelő- hab gyúlékony gázokat tartalmaz: a ké- szüléket a helyi hatóságoktól beszerez- hető vonatkozó rendelkezésekel össz- hangban kell hulladékba helyezni. Vi- gyázzon, ne sérüljön meg a hűtőegy- ség, különösen hátul a hócserélő kör- nyéke. A készüléken használt és ♡ szimbólummal megjelölt anyagok újra- hasznosíthatóak.

A pontos beállítás kiválasztásakor azonban szem előtt kell tartani, hogy a készülék belsejében uralkodó hőmérséklet az alábbi tényezőktől függ:

• szobahőmérséklet
• az ajtónyitások gyakorisága
• a tárolt élelmiszer mennyisége
• a készülék helye.

Fontos Ha a környezeti hőmérséklet magas, vagy a készülék a maximális határig meg van terhelve, a hűtőszekrényt pedig a legalacsonyabb értékre állították be, előfordulhat, hogy folyamatosan hűt, s emiatt dér képződik a belső falán. Ebben az esetben a tárcsát a legmagasabb hőmérsékleti értékre kell állítani az automatikus jégmentesítés elindításához, ezzel pedig csökkentett energiafogyasztást lehet elérni.

NAPI HASZNÁLAT

Friss élelmiszerek lefagyasztása

A fagyasztórekesz alkalmas friss élelmiszerek lefagyasztására, valamint fagyasztott és mélyhütött élelmiszerek hosszú távú tárolására.

Friss élelmiszerek lefagyasztásához nem szükséges megváltoztatnia a közepes beál-lítást.

Azonban gyorsabb fagyasztási művelet érdekében forgassa a hőmérséklet-szabályozót a magasabb beállítások felé, hogy maximális hűtést érjen el.

Fontos llyen feltételek mellett a hűtőrekesz hőmérséklete 0°C alá eshet. Ha ez történik, állítsa a hőmérséklet-szabályozót melegebb beállításra.

Fagyasztott élelmiszerek tárolása

Az első indításkor, illetve hosszabb használaton kívüli idő után, mielőtt az élelmiszereket a rekeszbe pakolná, üzemeltesse legalább 2 óráig a készüléket a magasabb beálításokon.

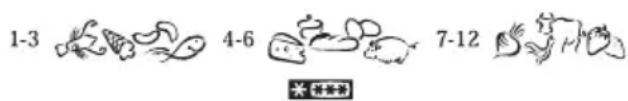

Naptár a fagyasztott ételekhez

A mélyfagyasztott vagy fagyasztott élelmiszerek használat előtt a hűtörekeszben vagy szobahőmérsékleten kiolvaszthatók, attól függően, hogy mennyi idő áll rendelkezésre ehhez a művelethez.

A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is megfőzhetők: ebben az esetben a főzés ideje meghosszabbodik.

Jégkockakészítés

A készülékben egy vagy több jégkockatartó található jégkockák készítéséhez. Töltse fel a tartókat vízzel, majd tegye be őket a fagyasztórekeszbe.

ha nagy mennyiségű élelmiszert kíván tárolni, a legjobb teljesítmény elérése érdekében vegye ki az összes fiókot és kosarat a készülékből, és az élelmiszert helyezze a hűtőpolcokra.

Vigyázat Ügyeljen arra, hogy az élelmiszer ne lépje túl a felső szekció oldalfalán feltüntetett terhelési

határértéket (ahol van ilyen)

Fontos Véletlenszerűen, például áramkimaradás miatt bekövetkező leolvadás esetén, amikor az áramszünet hosszabb ideig tart, mint az az érték, amely a műszaki jellemzők között a "felolvadási idő" alatt fel van tüntetve, a felolvadt élelmiszert gyorsan el kell fogyasztani, vagy azonnal meg kell főzni, majd pedig a (kihülés után) újra lefagyasztani.

A szimbólumok a fagyasztott cikkek külön-böző típusait jelzik.

A számok a tárolási időtartamot jelzik hónapokban, a megfelelő típusú fagyasztott cikkhez. A jelzett tárolási idő felső vagy alsó értéke is érvényes lehet az élelmiszerek minőségétől és a fagyasztás előtti előkezeléstől függően.

Fontos Amikor a jégkockatartókat ki akarja venni a fagyasztóból, ne próbáljon fémeszközzel segíteni.

Fontos Ez a készülék Franciaországban kerül értékesítésre.

Az ebben az országban érvényben lévő rendelkezésekkel összhangban a hűtőszekrény alsó rekeszébe helyezett speciális eszközzel (lásd az ábrát) kell szállítani, hogy jelezze, az a készülék leghidegebb zónája.

A hűtőszekrény falai több sor polctartóval vannak ellátva, hogy a polcokat tetszés szerinti helyre lehessen tenni.

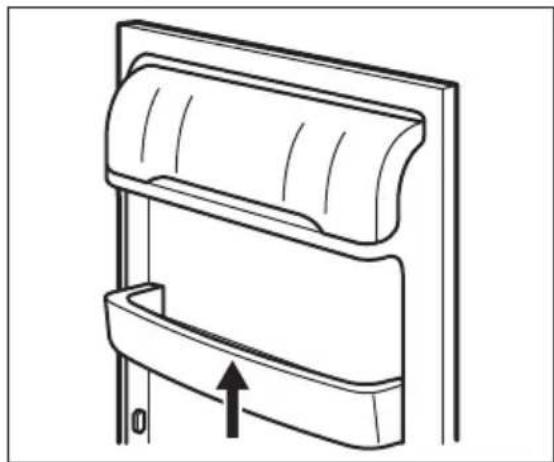

Az ajtó polcainak elhelyezése

Ha eltérő méretű élelmiszercsomagok számára szeretne helyet biztosítani, az ajtópolcokat különböző magasságokba állíthatja. A polcok áthelyezésénél a következők szerint járjon el: fokozatosan húzza a polcot a nyíllal jelölt irányba, amíg ki nem szabadul, majd szükség szerint tegye új helyre.

HASZNOS JAVASLATOK ÉS TANÁCSOK

Energiatakarékossági ötletek

- Ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva.

- Ha a környezeti h ömérsé hőmérséklet-szabályozó magas beállításon van, és a készülék teljesen meg van töltve, be, előfordulhat, hogy a kompresszor folyamatosan üzemel, ami miatt jég vagy dér képződik a párologtatón. Ha ez bekövetkezik, forgassa a hőmérséklet-szabályozót alacsonyabb beállításokra, hogy lehetővé tegye az automatikus leol-

vasztást, és így takarékoskodjon az áramfogyasztással.

Ötletek friss élelmiszerek hűtéséhez

A legjobb teljesítmény elérése érdekében:

• ne tároljon meleg ételt vagy párolgó folyadékot a hűtőszekrényben
• takarja le vagy csomagolja be az élelmiszereket, különösen ha valamelyiknek erős az aromája
• úgy helyezze be az ételeket, hogy a levegő szabadon körbe tudja járni öket.

Ötletek a hűtőszekrény használatához

Hasznos tanácsok:

Hús (minden fajtája): csomagolja nejlonzacskóba és helyezze a zöldséges fiók feletti üveglapra.

Biztonsági okokból ne tárolja egy vagy két napnál hosszabb ideig ily módon a húst.

Készételek, hidegtálak stb.: ezeket le kell takarni, majd bármelyik polcon elhelyezhetők.

Gyümölcsök és zöldségek: alaposan meg kell őket tisztítani és számukra külön biztosított fiók(ok)ban elhelyezni. Amikor citromlé érintkezik a hűtővel, annak műanyag részeit elszínezheti. Ezért ajánlott a citrusféléket külön tárolóedényben tartani.

Vaj és sajt: speciális légmentes tartóedényekbe kell helyezni, vagy alufóliába vagy nejlonzacskókba csomagolni őket, és a lehető legtöbb levegőt kiszorítani körülöttük.

Palackok: legyen kupakjuk, és tárolja őket az ajtó palacktartó rekeszében.

Ha a banán, krumpli, hagyma vagy fok-hagyma nincs becsomagolva, tilos óket a hűtőszekrényben tartani.

Ötletek fagyasztáshoz

Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos ajánlást:

• az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 órán belül lefagyasztható;
• a fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem szabad további fagyasztásra váró élelmiszert betenni;
• c s a k e l s ő osztályú, friss és alaposan megtisztított élelmiszereket fagyasszon le;
• készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és

ÁPOLÁS ÉS TISZTÍTÁS

Figyelem Bármilyen karbantartási művelet előtt áramtalanítsa a készüléket a hálózati csatlakozódugó kihúzásával.

Ennél a készüléknél szénhidrogén van a hűtőegységben; ezért csak megbízott szerelő végezhet rajta karbantartást, és töltheti fel újra.

hogy a későbbiekben csak a kívánt men- nyiséget kelljen felolvasztani;

• csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a csomagolással kizárni a levegőt;
• ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az utóbbiaknak megemelkedik a hőmérséklete;
• a zsírszegény ételeket könnyebben és hosszabb ideig lehet tárolni, mint a zsírosakat; a só csökkenti az élelmiszerek élettartamát;
• ha a vízből képződött jeget a fagyasztórekeszből történő kivétel után rögtön fogyasztani kezdik, fagyásból eredő égési sérüléseket okozhat a börön;
• ajánlatos minden egyes csomagon feltün- tetni a lefagyasztás dátumát, hogy nyo- mon lehessen követni a tárolási időket.

Ötletek fagyasztott élelmiszerek tárolásához

Annak érdekében, hogy a legjobb teljesít-ményt érje el a készüléknél:

• ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó;
• gondoskodjon róla, hogy a fagyasztott élelmiszerek a lehető legrövidebb időn belül elkerüljenek az élelmiszerüzletből a fagyasztóba;
• ne nyitogassa gyakran az ajtót, illetve ne hagyja a feltétlenül szükségesnél tovább nyitva;
• a kiolvasztott élelmiszerek nagyon gyorsan romlanak, és nem fagyaszthatók vissza;
• ne lépje túl az élelmiszergyártó által fel-tüntetett tárolási időtartamot.

Időszakos tisztítás

A készüléket rendszeresen tisztítani kell:

• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.
• rendszeresenellenőrizze az ajtó ket, és törölje tisztára, hogy biztosítsa azok tisztaságát és szennyeződésmentességét.

- gondosan öblítse le és szárítsa meg.

Fontos Ne húzza meg, ne mozgassa és ne sértse meg a készülékházban lévő csöveket és/vagy kábeleket.

Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.

Tisztítsa meg a kondenzátort (fekete rács), majd a készülék hátulján lévő kompresszort egy kefével. Ezzel a müvelettel javíthatja a készülék teljesítményét, és csökkentheti az áramfogyasztást.

A hűtőszekrény leolvasztása

A fagyasztó leolvasztása

Bizonyos mennyiségű dér mindig képződik a fagyasztó polcain és a felső rekesz körül. Olvassza le a fagyasztót, amikor a dérréteg vastagsága meghaladja a 3-5 mm-t.

Fontos A leolvasztás előtt kb. 12 órával állítsa a hőmérséklet-szabályozót magasabb beállításra annak érdekében, hogy elegendő hűtési tartalék halmozódjon fel a működés megszakítására.

A dér eltávolításához kövesse az alábbi utasításokat:

1. Kapcsolja ki a készüléket.
2. Szedjen ki minden élelmiszert a készülékből, csomagolja be azokat több réteg újságpapírba, és tegye hideg helyre.

Figyelem A fagyasztott árukhoz ne nyúljon nedves kézzel. A keze hozzáfagyhat az élelmiszerhez.

Fontos Ügyeljen arra, hogy ne sérüljön meg a hütőrendszer.

Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott.

A tisztítás után csatlakoztassa a készüléket a táphálózathoz.

Rendeltetésszerű használat során a dér minden alkalommal automatikusan leolvad a hűtőrekesz elpárologtatójáról, amint a kompresszor leáll. A jégmentesítéssel keletkezett víz a készülék hátulján a kompresszor felett egy vályún keresztül belefolyik egy különleges tartályba, és ott elpárolog. Fontos, hogy a hűtőszekrény-csatorna közepén látható lefolyónyílást, amely a jégmentesítésből származó vizet befogadja, rendszeresen megtisztítsa, nehogy a víz túlfolyjon és rácsöpögjön a készülékben lévő élelmiszerekre.

1. Hagyja nyitva az ajtót.

A leolvasztási folyamat felgyorsítása érdekében helyezzen egy fazék langyos vizet a fagyasztórekeszbe. Ezenkívül, távolítsa el azokat a jégdarabokat, amelyek leolvasztás közben letörnek.
4. A leolvasztás befejezése után alaposan törölje szárazra a készülék belsejét.
5. Kapcsolja be a készüléket.
6. 2 vagy 3 óra elteltével pakolja vissza a korábban kiszedett élelmiszereket a rekeszbe.

Fontos Soha ne próbálja meg éles fémeszközök segítségével lekaparni a jeget a belső felületről, mert megsértheti azt. A leolvasztás felgyorsítására kizárólag a gyártó által ajánlott eszközöket vagy anyagokat használjon.

Ha a leolvasztás közben a fagyasztott élelmiszercsomagok hőmérséklete megemelkedik, biztonságos tárolási idejük lerövidülhet.

A készülék üzemen kívül helyezése

Amikor a készüléket hosszabb időn keresztül nem használják, tegye meg az alábbi óvintézkedéseket:

• válassza le a készüléket a táphálózatról;
  • vegye ki az összes élelmiszert;
• olvassza le (évente javasolt) és tisztítsa meg a készüléket és az összes tartozékot
• hagyja résnyire nyitva az ajtót/ajtókat, hogy ne képződjenek kellemetlen szagok. Ha a fagyasztót bekapcsolva hagyja, kérjen meg valakit, hogy alkalmanként ellenőrizze, nehogy egy áramkimaradás esetén a benne lévő élelmiszer tönkremenjen.

MIT TEGYEK, HA...

Vigyázat A hibaelhárítás megkezdése előtt húzza ki a hálózati dugaszt a fali aljizatból.

Csak szakképzett villanyszerelő vagy kompetens személy végezhet el bármilyen olyan hibaelhárítást, amely nem szerepel a jelen kézikönyvben.

Fontos Normál használat közben a bizonyos hangok hallhatók (kompresszor, hűtőfolyadék áramlása).

Probléma Lehetséges ok Megoldás
A készülék nem műkö-dik. A lámpa nem műkö-dik.	A készülék ki van kapcsolva. Kapcsolja be a készüléket.
A hálózati dugasz nincs helyes- en csatlakoztatva a hálózati alj-zatba.		Csatlakoztassa a hálózati dugaszt helyesen a hálózati aljzatba.
A készülék nem kap áramot.	Nincs feszültség a hálózati alj-zatban.	Csatlakoztasson egy másik elekt-romos készüléket a hálózati aljzat-ba.Forduljon szakképzett villanysze-relőhöz.
A lámpa nem működik.	A lámpa készenléti üzemmód-ban van.	Csukja be, majd nyissa ki az ajtót.
	A lámpa hibás.	Olvassa el az "lzzócsere" c. részt.
A kompresszor folyama-tosan működik.	A hőmérséklet nincs helyesen beállítva.	Állítson be magasabb hőmérsék-letet.
	Az ajtó nincs jól becsukva.	Olvassa el "Az ajtó becsukása" c. részt.
	Túl gyakori az ajtó nyitogatása.	Ne hagyja nyitva az ajtót a szük-ségesnél hosszabb ideig.
A termék hőmérséklete túl ma-gas.		Tárolás előtt várjon, amíg a ter-mék szobahőmérsékletre lehúl.
	A szobahőmérséklet túl magas.	Csökkentse a szoba hőmérsékle-tét.
Víz folyik a hűtőszekrény hátoldalán.	Az automatikus leolvasztás so-rán a dér megolvad a hátlapon.	Ez normális jelenség.
Probléma Lehetséges ok Megoldás
Víz folyik be a hűtőszek-rénybe.	A vízkifolyó eltömődött.	Tisztítsa meg a kifolyónyilást.
Az élelmiszerek megakadályoz-zák, hogy a víz a vízgyűjtőbe folyjon.		Ügyeljen rá, hogy a termékek ne érjenek a hátsó falhoz.
Víz folyik a padlóra.	Az olvadékvíz kifolyó nem a kompresszor fölötti párologtató tálcába ömlik.	Illessze az olvadékvíz kifolyót a párologtató tálcához.
A készülékben a hőmérséklet túl alacsony/magas.	A hőmérséklet-szabályozó nincs helyesen beállítva.	Állítson be magasabb/alacso-nyabb hőmérsékletet.
A hűtőszekrényben a hő-mérséklet túl magas.	Nem kering a hideg levegő a ké-szülékben.	Gondoskodjon arról, hogy kerin-geni tudjon a hideg levegő a ké-szülékben.
A fagyasztóban a hőmérséklet túl magas.	A termékek túl közel vannak egymáshoz.	Tárolja a termékeket úgy, hogy ne akadályozzák a hideglevegő-ke-ringést.
Túl sok a dér.	Az élelmiszer nincs megfelelően becsomagolva.	Csomagolja be megfelelően az élelmiszereket.
	Az ajtó nincs jól becsukva.	Olvassa el „Az ajtó becsukása” cí-mű részt.
A hőmérséklet-szabályozó nincs helyesen beállítva.		Állítson be magasabb hőmérsék-letet.

A lámpa izzójának cseréje

Figyelem Húzza ki a dugaszt a hálózati aljzatból.

1 2 1

Az ajtó záródása

1. Tisztítsa meg az ajtótömítéseket.

2. Szükség esetén állítsa be az ajtót. Olvassa el az „Üzembe helyezés” c. szakaszt.

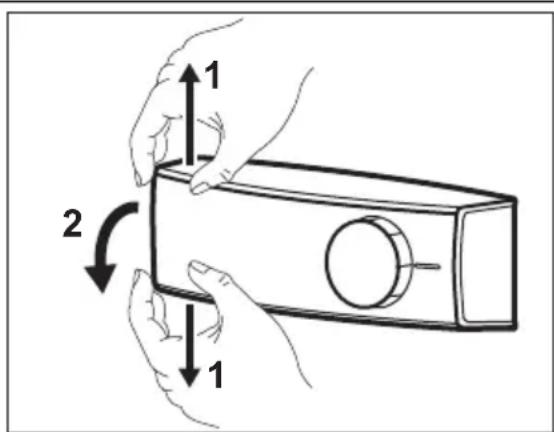

3. Ujjaival húzza felfelé és lefelé egyszerre az átlátszó fedelet, majd a nyilak irányában mozgatva szabadítsa fel azt.

4. Olyan égőt használjon a cseréhez, melynek teljesítményjellemzői és alakja azonos az eredetivel, és kifejezetten háztartási eszközökhöz gyártották. (a maximális teljesítmény a lámpabúrán látható).
5. Szerelje vissza a lámpaburkolatot.
6. Csatlakoztassa a hálózati vezetéket a há- lózati aljzatba.

7. Nyissa ki az ajtót. Győződjön meg arról, hogy a világítás működik-e.

8. Szükség esetén cserélje ki a hibás ajtó- tömítéseket. Forduljon a márkaszerviz- hez.

ÜZEMBE HELYEZÉS

A készülék üzembe helyezése előtt figyelmesen olvassa el a „Biztonsági információk” című szakaszt saját biztonsága és a készülék helyes üzemeltetése érdekében.

Elhelyezés

Olyan helyen helyezze üzembe a készüléket, amelynek környezeti hömérséklete megfelel annak a klímabesorolásnak, amely a készülék adattábláján fel van tüntetve:

Klíma-besoro-lás	Környezeti hőmérséklet
SN +10°C és +32°C között
N +16°C és +32°C között
ST +16°C és + 38°C között
T +16°C és + 43°C között

Elektromos csatlakoztatás

Az elektromos csatlakoztatás előtt győződjön meg arról, hogy az adattáblán feltünte-

tett feszültség és frekvencia megegyezik-e a háztartási hálózati áram értékeivel.

A készüléket kötelező földelni. A elektromos hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután konzultált egy képesített villanyszerelővel.

A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket nem tartják be.

Ez a készülék megfelel az EGK irányelveknek.

Az ajtó megfordításának lehetősége

A készülék ajtaja jobbra nyílik. Ha azt sze- retné, hogy az ajtó balra nyíljon, hajtsa vég- re a következő lépéseket a készülék üzem- be helyezése előtt:

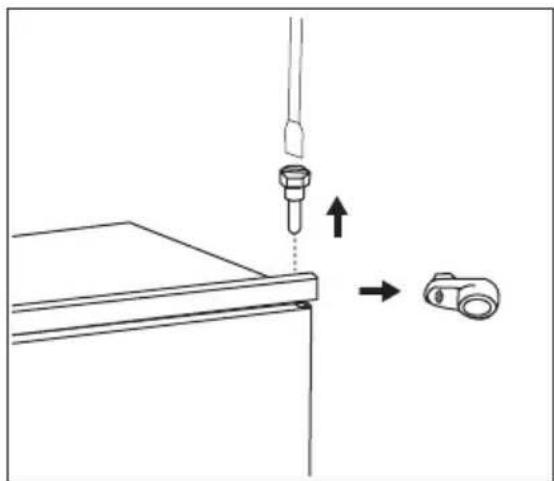

• Lazítsa ki és vegye le a felső csapot.
  • Vegye le a felső ajtót.
  • Vegye le a távtartót.

- Lazítsa meg a középső zsanért.

• Vegye le az alsó ajtót.

Szellőzési követelmények

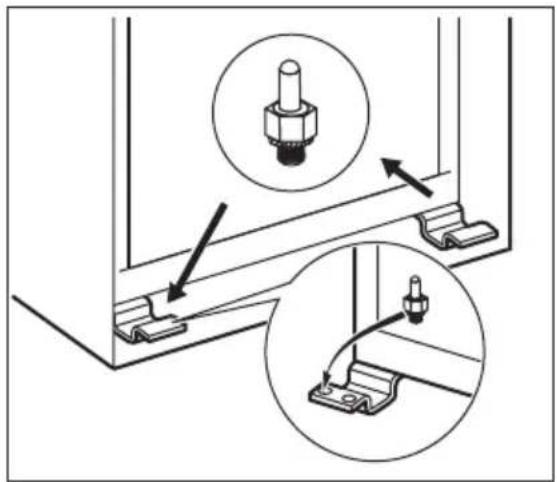

• Lazítsa ki és vegye le az alsó csapot. Az ellenkező oldalon:
  • Húzza meg az alsó csapot.
• Szerelje fel az alsó ajtót.
• Húzza meg a középső zsanért.
• Illessze fel a távtartót.
• Szerelje fel a felső ajtót.
  • Húzza meg afelsőcsapot.

5 cm min. 200 cm² min. 200 cm²

A készülék üzembe helyezése

A készülék mögött megfelelő légáramlást kell biztosítani.

Figyelem Ügyeljen arra, hogy a hogy a hálózati tápkábel szabadon mozogjon.

Hajtsa végre a következő lépéseket:

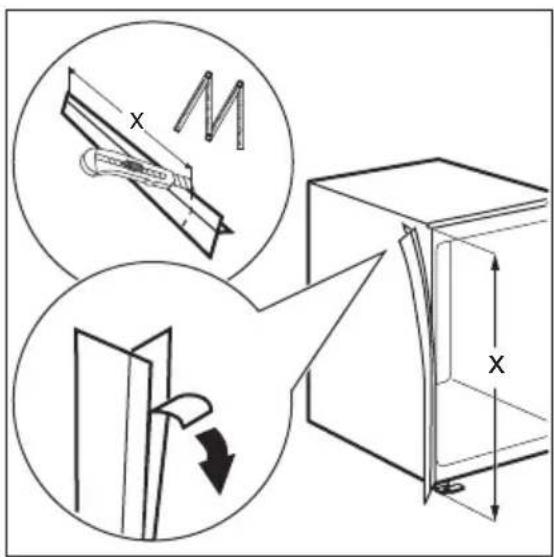

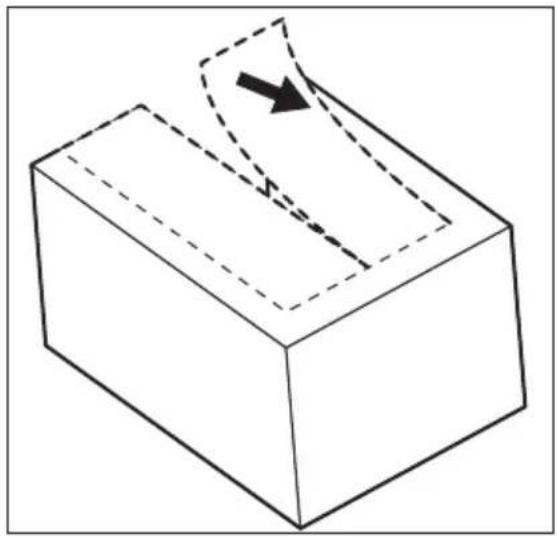

Ha szükséges, vágjon egy darab öntapadós szalagot, majd az ábra szerint ragassza a készülékre.

Állítsa be a készüléket a fülkébe.

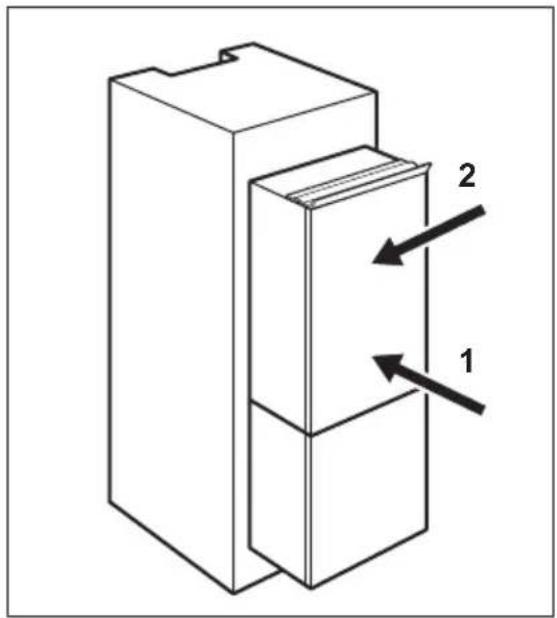

Tolja a készüléket a nyíl irányába (1), amíg a felső fedél nekiütközik a konyhabútor- nak.

Tolja a készüléket a nyíl irányába (2) a konyhaszekrény mentén, a zsanérral el- lentétes oldalon.

Igazítsa be a készüléket a fülkébe.

Ügyeljen arra, hogy a készülék és a konyhaszekrény elülső széle közötti távolság 44 mm legyen.

A (tartozékok tasakjában lévő) alsó zsa-nérfedél garantálja, hogy a készülék és a konyhabútor közötti távolság megfelelő legyen.

Ugyeljen arra, hogy a készülék és a konyhaszekrény közötti térköz 4 mm legyen.

Nyissa ki az ajtót. Tegye az alsó zsanér-fedelet a helyére.

Rögzítse a készüléket a fülkéhez 4 csavarral.

Távolítsa el a zsanérfedélről a megfelelő részt (E). Feltétlenül távolítsa el a DX jelzésű alkatrészt a jobb oldali zsanér esetén, illetve ellenkező esetben az SX jelzésű alkatrészt.

Tegye fel a fedeleket (C, D) a fülekre és zsanérnyílásokra.

Szerelje fel a szellőzórácsot (B).

Tegye fel a zsanérfedeleket (E) a zsanér- ra.

Illessze a készüléket oldalirányból a konyhabútor oldalfalához:

1. Lazítsa meg a (G) alkatrész csavarjait, és mozgassa a (G) alkatrészt a bútor oldalfaláig.

2. Húzza meg a (G) alkatrész csavarjait ismét.

3. Erősítse hozzá a (H) alkatrészt a (G) alkatrészhez.

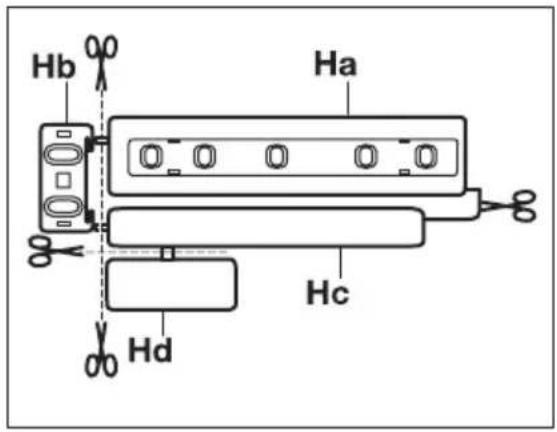

Válassza le a (Ha), (Hb), (Hc) és (Hd) ré-szeket.

Szerelje fel a (Ha) alkatrészt a bútorajtó belső oldalára.

Nyomja a (Hc) részt a (Ha) részre.

Nyissa ki a készülék ajtaját és a bútorajtót 90°-os szögben.

Tegye be a kis négyszögletű idomot (Hb) a vezetőbe (Ha).

Szerelje össze a készülék ajtaját és a bú- torajtót, majd jelölje be a furatokat.

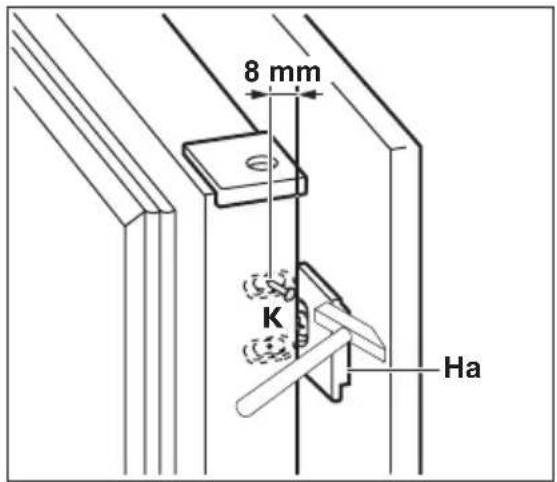

Vegye ki a konzolokat, és jelöljön be 8 mm-es távolságot az ajtó külső szélétől számítva, ahová a szeget kell tenni (K).

Hb

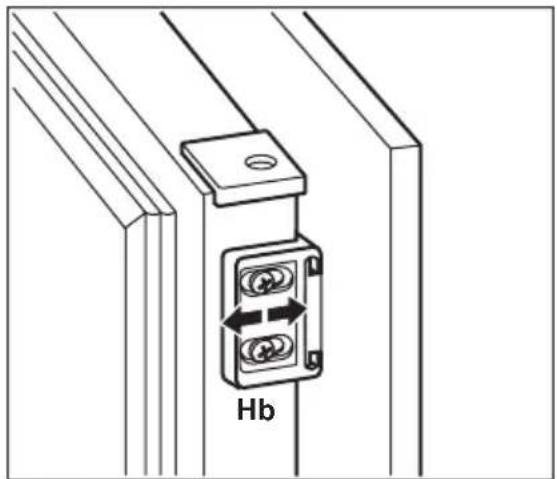

Tegye rá újra a kis négyszögletű idomot a vezetőelemre, majd rögzítse a kapott csavarok segítségével. Igazítsa be a bútorajtót és a készülék aj-taját a (Hb) alkatrész beállításával.

Hb Hd

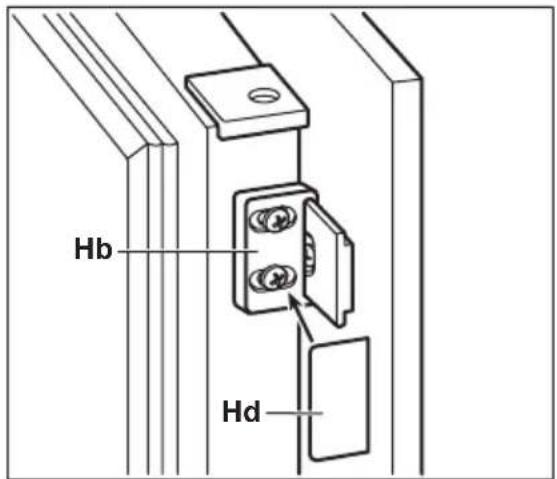

Nyomja a (Hd) részt a (Hb) részre. Hajtson végre egy végső ellenőrzést, hogy megbizonyosodjon a következőkról: - Minden csavar meg van-e húzva. - A tömítőcsík szorosan hozzátapad-e a konyhaszekrényhez. - Az ajtó megfelelően nyílik és csukódik- e.

ZAJOK

Normál működés közben bizonyos hangok hallhatók (kompresszor, hűtőfolyadék áramlása).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK!CF

Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően

Gyártó védjegye Electrolux
A készülék kategóriája	Hűtőszekrény - fagyasztószekrény
Magasság a fülke mm 1780
szélessége a fülke mm 560
Mélység a fülke mm 550
Hűtőtér nettó térfogata	liter	202
Fagyasztótér nettó térfogata liter 75
Energiaosztály (A++ és G között, ahol az A++ a leghatékonyabb, a G a legkevésbé hatékony)	A+
Energiafogyasztás (a használattól és az el-helyezéstől függően)	kWh/év 297
Fagyasztótér csillagszám jele ****
Áramkimaradási biztomság óra 22
Fagyasztási teljesítmény kg/24 óra 4
Klímaosztály		SN-N-ST-T
Feszültség	Volt	230-240
Zajteljesítmény	dB/A	36
Beépíthető	Igen

A műszaki adatok megtalálhatók a készülék belsejében bal oldalon lévő adattáblán és az energiatakarékossági címkén.
