HASZNÁLATI ÚTMUTATÓ CA162650 CONSTRUCTA

A főzőfelületek nagyon felmelegednek. Ne tegyen gyúlékony tárgyakat a főzőlapra. Ne tároljon semmit a főzőlapon. Tűzveszély!!

Ne tároljon vagy használjon maró hatású vegyszereket, gáz halmazállapotú vagy gyúlékony anyagokat, illetve semmi egyebet élelmiszeren kívül az elektromos háztartási készülékek alatt vagy közelében. Tűzveszély!!

A túlzottan felmelegített zsiradék vagy olaj könnyen lángra lobbanhat. Zsiradék vagy olaj melegítése közben ne hagyja a tűzhelyet felügyelet nélkül. Ha lángra lobbant, ne próbálja vízzel eloltani a tüzet. Fedje be az edényt, hogy a lángot elfojtsa, majd zárja el a főzőfelületet. Sérülésveszély!

A sérült, nem megfelelő méretű, a főzőlap szélein túlnyúló és a nem megfelelően elhelyezett edények súlyos sérüléseket okozhatnak. Tartsa be a főzőedényekre vonatkozó tanácsokat és figyelmeztetéseket. Sérülésveszély!!

Hiba esetén válassza le a készüléket a gáz- és elektromos hálózatról. A javítás ügyében hívja vevőszolgálatunkat. Sérülésveszély!!

Ne nyúljon a készülék belsejébe. Ha szükséges, hívja vevőszolgálatunkat. Sérülésveszély!!

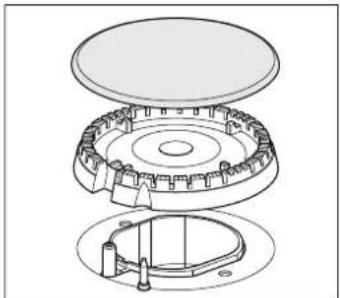

Ha valamelyik kapcsoló nem forog, ne erőltesse. A javítás vagy csere érdekében hívja azonnal a vevőszolgálatot. Elektromos kisülés veszélye!! A készülék tisztításához ne használjon gőzzel működő készülékeket.41 A készülék A készülék áttekintése és az égők teljesítményére vonatkozó információ a 2 oldalon található. Tartozékok A készülék típusától függően a főzőlap az alábbi tartozékokkal rendelkezhet. A tartozékok a vevőszolgálatnál is beszerezhetők. Kód A gyártót semmilyen felelősség nem terheli, ha Ön nem használja a tartozékokat, vagy ha nem rendeltetésszerűen használja őket. Gázrózsák Mindegyik kapcsolón fel van tüntetve, hogy melyik égőt vezérli. A készülék megfelelő működése érdekében mindenképpen ellenőrizze, hogy a rostélyok és az égők elemei megfelelően vannak-e elhelyezve. Ne cserélje fel az égők fedeleit. Kézi gyújtás

1. Nyomja be a kiválasztott égőt vezérlő kapcsolót, és fordítsa el

balra, a kívánt pozícióba.

2. Tartson az égőhöz közel valamilyen tűzforrást (öngyújtó,

gyufa stb.). Automatikus gyújtás Ha a főzőlap rendelkezik automatikus gyújtással (gyertyák):

1. Nyomja be a kiválasztott égőt vezérlő kapcsolót, és fordítsa el

balra, a legnagyobb erősségi fokozatig. A kapcsoló lenyomásakor az összes égőben szikra képződik. A láng meggyullad.

2. Nyomja le a kapcsolót.

3. Forgassa a kapcsolót a kívánt pozícióba.

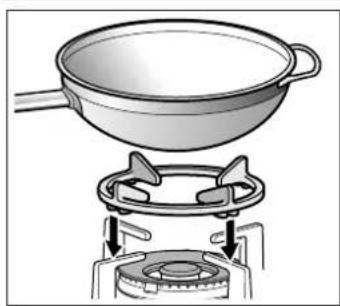

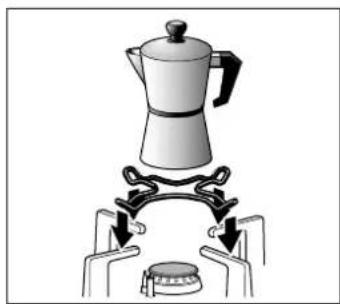

Ha a gyújtás nem sikerült, forgassa a kapcsolót kikapcsolt helyzetbe, majd ismételje meg az előbbi lépéseket. Ez alkalommal hosszabb ideig tartsa lenyomva a kapcsolót (max. 10 másodpercig). : Gyulladásveszély! Ha a láng 15 másodperc elteltével sem gyullad meg, zárja el az égőt, és nyissa ki a helyiség ajtaját vagy ablakát. Várjon legalább egy percet, mielőtt újra megpróbálja az égő meggyújtását. Kiegészítő rostély wok edényhez Kizárólag wok égőn, homorú edényekkel használható. Az ilyen típusú edények hasz- nálata a zsírfogó tálca enyhe, átmeneti alakváltozásához vezethet. Ez normális jelenség és nem befolyásolja a készü- lék működését. Kiegészítő rostély kávéfő- zéshez Kizárólag a pótégőn használ- ható, 12 cm-nél kisebb átmé- rőjű edényekkel. Simmer Plate Ez a tartozék a hőfokozat leg- kisebb teljesítményre történő csökkentésére szolgál. A tartozékot közvetlenül a ros- télyra helyezze (a dudorokkal rendelkező oldalával fölfelé), soha ne közvetlenül az égőre. Az edényeket a tartozék köze- pére helyezze. Simmer Cap Kizárólag a lassú tűzön tör- ténő ételkészítésre szolgál. Használata előtt vegye le a pótégőt, majd helyezze fel a Simmer Cap égőt. 363300 Kiegészítő rostély wok edényhez 184200 Kiegészítő rostély kávéfőzéshez 648786 Simmer Plate 616229 Simmer Cap42 Biztonsági rendszer A készülék típusától függően a főzőlap biztonsági rendszerrel van felszerelve (termoérzékelő), amely megakadályozza a gáz áramlását, ha az égők véletlenül kialszanak. A berendezés biztos aktiválásához:

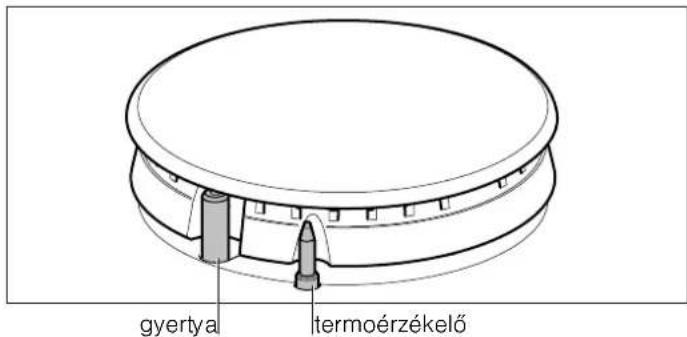

1. Gyújtsa meg az égőt a szokásos módon.2. A láng meggyújtása után ne engedje el a kapcsolót, hanem

tartsa lenyomva további 4 másodpercig. Égő eloltása Forgassa a megfelelő kapcsolót jobbra, a 0 pozícióba. Erősségi fokozatok A folyamatos szabályozású kapcsolók lehetővé teszik a megfelelő teljesítmény beállítását a legkisebb és legnagyobb erősségi fokozatok között. Megjegyzések Normális jelenség, hogy az égő működése közben halk sípoló hang hallatszik. Az első néhány használatkor normális, ha szagok keletkeznek. Ez nem jelent veszélyt vagy működési rendellenességet. A jelenség idővel megszűnik. A narancssárga színű láng normális jelenség. Okozhatja por, kiömlött folyadék stb. Az égő lángjának váratlan kialvása esetén zárja el az égőt vezérlő kapcsolót, és várjon legalább 1 percet az újragyújtás előtt. Az égő kikapcsolása után néhány másodperccel éles hangjelzés hallatszik. Ez nem hibára utal, hanem a biztonsági rendszer kikapcsolását jelzi. Ügyeljen a főzőlap tisztaságára. Ha a gyertyák piszkosak, a gyújtás nem lesz megfelelő. Rendszeresen tisztítsa meg őket egy kisméretű, nem fémszálas kefével. Ne feledje, hogy a gyertyákat óvni kell az erősebb ütésektől. Ételkészítési tanácsok Főzőedények Megfelelő edények Használati szabályok A következő tanácsok segítenek az energiamegtakarításban és az edények sérüléseinek megelőzésében: Állás

Kikapcsolt állás Nagy láng

Legnagyobb fokozat és teljesítmény, elektromos gyújtás Kis láng

Legkisebb fokozat és teljesítmény

• WHUPRpU]pNHOĺ Égő Legnagyobb - Nagy Közepes Gyenge Wok égő Forralás, főzés, sütés, pirítás; paella és ázsiai jellegű (wok) éte- lek Újramelegítés és melegen tar- tás: készételek, főtt ételek Gyorségő Rántott szelet, bifsztek, tortilla, sültek Rizs, besamel, ragu Párolás: halak, zöldségek Mérsékel- ten gyors égő Párolt burgonya, friss zöldségek, főzelékek, tészták Elkészített ételek újramelegí- tése és melegen tartása, illetve ínyenc fogások elkészí- tése Pótégő Főzés: főtt ételek, tejberizs, karamell Kiolvasztás és lassú főzés: zöldségek, gyümölcsök, fagyasztott ter- mékek Olvasztás: vaj, csokoládé, zselatin Égő Edény min. átmérője Edény max. átmérője Wok égő 22 cm Gyorségő 22 cm 26 cm Mérsékelten gyors égő 14 cm 20 cm Pótégő 12 cm 16 cm Mindig az adott égőnek megfelelő méretű edényt használjon. Ne használjon a nagy égőkön kis edényeket. A láng ne érje el az edény oldalát. Ne használjon alakjukat vesztett edényeket, amelyek nem állnak stabilan a főzőlapon. Az ilyen edények felborulhatnak. Kizárólag vastag és egyenletes aljú edényeket használjon. Ne főzzön fedő nélkül vagy elmozdult fedővel. Így az energia egy része elvész. Az edényeket mindig az égő közepére helyezze. Ellenkező esetben az edény felborulhat. Ne tegyen nagy edényeket azokra az égőkre, amelyek közel vannak a kapcsolókhoz. Ez károkat okozhat a túl magas hőmérséklet miatt.43 Tisztítás és karbantartás Tisztítás Ha a készülék kihűlt, tisztítsa meg szivacs, víz és szappan segítségével. Minden használat után tisztítsa meg az égő elemeit, miután az kihűlt. Az ételmaradékok (odaégett étel, zsiradék stb.) könnyen rászáradnak a főzőfelületre, és később nehezebb lesz őket eltávolítani. Az égő megfelelő lángja érdekében fontos, hogy a lyukak és vájatok tiszták legyenek. Egyes edények mozgatásakor fémes foltok keletkezhetnek a rostélyokon. Az égőket és a rostélyokat tisztítsa meg szappanos vízzel és dörzsölje át egy nem fémszálas kefével. Ha a rostélyokon védőgumi van, legyen óvatos a tisztításkor. A tömítés leeshet, és a rostély megkarcolhatja a főzőlapot. Mindig hagyja teljesen megszáradni az égőket és a rostélyokat. A vízcseppek vagy nedves területek a főzés megkezdésekor károsíthatják a zománcot. Miután megtisztította és megszárította az égőket, ellenőrizze, hogy a fúvókákra jól visszatette-e azok fedelét. Figyelem! ■ A tisztításhoz ne használjon gőzzel működő készülékeket. Ezek károsíthatják a főzőlapot. ■ Ha a főzőlap üveg- vagy alumíniumlappal rendelkezik, ne használjon kést, kaparót vagy hasonló eszközt az üveg és fém találkozásának tisztításához. Karbantartás A kiömlött folyadékot azonnal törölje fel. Így elkerülhető, hogy az ételmaradékok ráégjenek a főzőlapra, és megelőzhető a későbbi, időigényesebb tisztítás. A magas hőmérséklet következtében a wok égő és a rozsdamentes acél felületek (zsírfogó tálca, égők pereme stb.) elszíneződhetnek. Ez normális jelenség. Ezeket a felületeket minden használat után tisztítsa meg a rozsdamentes acélhoz megfelelő tisztítószerrel. Ajánlott a vevőszolgálatnál kapható tisztítószer (kód: 464524) rendszeres használata. Figyelem! A kapsolók közelében ne használjon rozsdamentes acél tisztítására alkalmas tisztítószert. A jelölések (szímbólumok) letörlődhetmek. Ne hagyjon maró hatású folyadékot (citromlé, ecet stb.) a főzőlapon. Hibaelhárítás Az észlelt rendellenességek a legtöbbször könnyen megszüntethetők. Mielőtt a vevőszolgálathoz fordulna, olvassa el a következő tanácsokat: Az edényeket ne közvetlenül az égőre, hanem a rostélyokra helyezze. Használat előtt ellenőrizze, hogy a rostélyok és az égők fedelei megfelelően állnak. A főzőlapon lévő edényekkel óvatosan bánjon. Ne ütögesse a főzőlapot, illetve ne tegyen rá nagy súlyt. Hiba Lehetséges ok Megoldás A teljes elektromos ellátás meghibásodott. Hibás biztosíték. Ellenőrizze a kapcsolótáblán, hogy hibás-e a bizto- síték, és ha szükséges, cserélje ki. Az automata biztosíték vagy egy biztosíték nem működik. Ellenőrizze a fő vezérlőegységen, hogy működik-e az automata biztosíték, illetve kiégett-e egy biztosí- ték. Az automatikus gyújtás nem működik. Lehetséges, hogy a gyertyák és az égők között étel- vagy tisztítószer-maradékok vannak. Meg kell tisztítani a gyertya és az égő közötti részt. Nedvesek az égők. Alaposan szárítsa meg az égők fedelét. Az égő fedele nem megfelelően van visszahe- lyezve. Ellenőrizze, hogy a fedelek megfelelően vannak-e visszatéve. A készülék nincs földelve, nem megfelelően van földelve vagy a földelés hibás. Lépjen kapcsolatba egy villamossági szakember- rel. Az égő lángja nem egyen- letes. Az égő egyes alkatrészei rosszul vannak vissza- téve. Helyezze vissza az egyes elemeket megfelelően az érintett égőre. Szennyeződés van az égő vájatain. Tisztítsa meg az égő vájatait. A gáz kiáramlása rendelle- nesnek tűnik, vagy nem jön gáz. Egy közbeeső gázcsap elzárta a gáz útját. Nyissa ki az esetleges közbeeső gázcsapokat. Amennyiben gázpalackot használ, ellenőrizze, hogy nem ürült-e ki. Cserélje ki a gázpalackot.44 Vevőszolgálat Ha vevőszolgálatunkhoz fordul, meg kell adnia a készülék típusszámát (E-Nr.) és gyártási számát (FD). Ezt az információt megtalálja a főzőlap alsó részén lévő műszaki adatlapon és a használati utasítás címkéjén. Az egyes országok kapcsolati adatait megtalálja a mellékelt ügyfélszolgálati jegyzékben. Javítási megrendelés és tanácsadás zavarok esetén Bízzon a gyártó hozzáértésében. Ezzel biztosítja, hogy a javítást szakképzett szerelők végzik el, akik eredeti pótalkatrészekkel rendelkeznek az Ön készülékéhez. Jótállási feltételek Ha várakozásainkkal ellentétben a készülék sérült vagy minősége nem megfelelő, kérjük, hogy erről a lehető leghamarabb tájékoztasson minket. A garancia akkor érvényes, ha a készüléken nem végeztek módosításokat, illetve csak rendeltetésszerűen használták. Az érvényes jótállási feltételeket annak az országnak a márkaképviselete határozza meg, amelyben a készüléket vásárolta. Részletes információkért forduljon a forgalmazókhoz. A jótállás érvényesítéséhez szükséges a vásárlási bizonylat bemutatása. A változtatás jogát fenntartjuk. Csomagolás és használt készülék Ha a készülék műszaki adatlapján szerepel a szimbólum ), vegye figyelembe a következő információkat. Ártalmatlanítás környezetbarát módon A csomagolást környezetbarát módon ártalmatlanítsa. A készülék csomagolása kizárólag olyan anyagokból készült, melyek feltétlenül szükségesek a biztonságos szállításhoz. Ezek az anyagok maradéktalanul újrahasznosíthatók, így csökkentve a környezetet ért károkat. Kérjük, óvja Ön is a környezetet a következő tanácsok megfogadásával: ■ a csomagolást a megfelelő szelektív hulladékgyűjtőbe helyezze, ■ a készülék kiselejtezése előtt tegye azt használhatatlanná. A készüléket megfelelő hulladékgyűjtő telepen adja le (a lakóhelyéhez legközelebbi újrahasznosítható hulladékot gyűjtő telepről érdeklődjön a helyi önkormányzatnál), ■ a használt olajat ne öntse a mosogatóba. Tárolja zárt tartályban, majd adja le a megfelelő gyűjtőhelyen, vagy ennek hiányában dobja a szemétbe (így a hulladéklerakó-helyre kerül, ami ugyan nem a legjobb megoldás, de ezzel legalább elkerüljük a vízszennyezést). A konyhában gázszag van. Valamelyik gázcsap nyitva maradt. Zárja el a gázcsapokat. Gázpalack hibás csatlakoztatása. Ellenőrizze, hogy a csatlakozás megfelelő-e. Lehetséges gázszivárgás. Zárja el a fő gázcsapot, szellőztesse ki a helyisé- get, és azonnal kérje egy engedéllyel rendelkező szakember segítségét a készülék ellenőrzéséhez és működtetésének jóváhagyásához. Ne használja a készüléket addig, amíg nem bizonyosodott meg arról, hogy megszűnt a gázszivárgás a rendszer- ben vagy a készülékben. Ha elengedi a kapcsolót, az égő azonnal kialszik. Túl rövid ideig tartotta benyomva a kapcsolót. Az égő meggyújtása után tartsa a kapcsolót benyomva még néhány másodpercig. Szennyeződés van az égő vájatain. Tisztítsa meg az égő vájatait. Hiba Lehetséges ok Megoldás H 01 489 5461 Ez a készülék az elhasznált villamossági és elektronikai készülékekről szóló 2012/19/EK irányelvnek megfelelő jelölést kapott. Ez az irányelv a már nem használt készülékek visszavételének és hasznosításának EU-szerte érvényes kereteit határozza meg.45 â Indice [it]Istruzioni per l’uso Indicazioni di sicurezza p. 45
