Produkttype	Innebygd gasskoketopp
Merke	Constructa
Modell	CA162650
Strømforsyning	Gass (naturgass eller butan/propan avhengig av innstilling) og elektrisitet (for tenning)
Antall brennere	4 (wok, rask, halvrask, hjelpebrenner)
Tenning	Automatisk med tennplugger
Sikkerhet	Termoelementsikkerhetssystem (stenger gassen hvis flammen slukkes)
Overflatemateriale	Rustfritt stål (enkelte modeller med glass- eller aluminiumspanel)
Brennerdimensjoner	Wok: ∅ 22 cm min, Rask: 22-26 cm, Halvrask: 14-20 cm, Hjelpebrenner: 12-16 cm
Medfølgende tilbehør	Ekstra wokrist (363300), kafferist (184200), Simmer Plate (648786), Simmer Cap (616229) – avhengig av modell
Rengjøring	Svamp og såpevann; ikke bruk damprenser
Vedlikehold	Rengjør regelmessig tennplugger og brennerspor
Ventilasjonskrav	Godt ventilert rom, ikke bruk i båter eller campingvogner
Apparatklasse	Klasse 3 i henhold til EN 30-1-1 (innebygd i møbel)
Teknisk service	Kontakt for reparasjon; telefonnumre: B 070 222 145, FR 01 40 10 12 00, CH 0848 840 040
Garanti	I henhold til vilkårene i kjøpslandet; kjøpsbevis kreves
Bruksanvisningsspråk	FR, DA, DE, EL, EN, ES, HU, IT, NL, NO, PL, PT, RO, SV, TR, og andre på forespørsel

Ofte stilte spørsmål - CA162650 CONSTRUCTA

Hvordan tenner jeg en brenner på Constructa CA162650-koketoppen?

Trykk på reguleringsknappen for den valgte brenneren og drei den mot venstre til maksimal effekt. Det oppstår gnister (automatisk tenning). Slipp etter 4 sekunder. Hold den inne i opptil 10 sekunder om nødvendig.

Hva gjør jeg hvis brenneren slukker når jeg slipper knappen?

Du har ikke holdt knappen inne lenge nok. Hold den inne i 4 ekstra sekunder etter tenning. Hvis problemet vedvarer, rengjør brennersporene.

Hvordan rengjør jeg Constructa CA162650-koketoppen?

Vent til apparatet er avkjølt, rengjør deretter med en svamp, vann og såpe. For brennere og rister bruker du en ikke-metallisk børste. Bruk aldri damprenser.

Hvilken type gass skal jeg bruke med CA162650-koketoppen?

Apparatet er fabrikkinnstilt for en gasstype som er angitt på typeskiltet. For å bytte gass må du kontakte en godkjent tekniker.

Hvilke anbefalte kjøkkenredskapsdimensjoner er det?

Wokbrenner: ∅ min 22 cm; rask brenner: 22-26 cm; halvrask brenner: 14-20 cm; hjelpebrenner: 12-16 cm. Bruk redskaper med flat bunn.

Er Constructa CA162650-koketoppen barnesikker?

Ja, den har et termoelementsikkerhetssystem som stenger gassen hvis flammen slukkes. Likevel, la aldri barn være uten tilsyn i nærheten.

Hvor finner jeg serienummeret (E-Nr. og FD) på apparatet?

De står på typeskiltet under koketoppen og på etiketten i bruksanvisningen.

Kan jeg bruke en wokpanner på CA162650-koketoppen?

Ja, bruk wokbrenneren med et redskap med konkav bunn. En ekstra wokrist (ref. 363300) kan brukes for bedre stabilitet.

Hva gjør jeg hvis det lukter gass?

Steng umiddelbart gasstilførselen, luft ut rommet, ikke forårsak gnister, og kontakt en godkjent tekniker. Ikke bruk apparatet før det er kontrollert.

Hvordan kaster jeg emballasjen og det gamle apparatet?

Emballasjen er resirkulerbar: lever den på en gjenvinningsstasjon. Det gamle apparatet må leveres til et innsamlingssted for elektrisk og elektronisk avfall (WEEE).

BRUKSANVISNING CA162650 CONSTRUCTA

[sv] Bruksanvisning 82

Tilbehøret er udviklet til at reducere varmeniveauet i det laveste styrketrin.

363300 Ekstra rist til wok

184200 Ekstra kafferist

648786 Simmer Plate

616229 Simmer Cap

Rengøring og vedligeholdelse

Rengøring

Miljøvenlig bortskaffelse

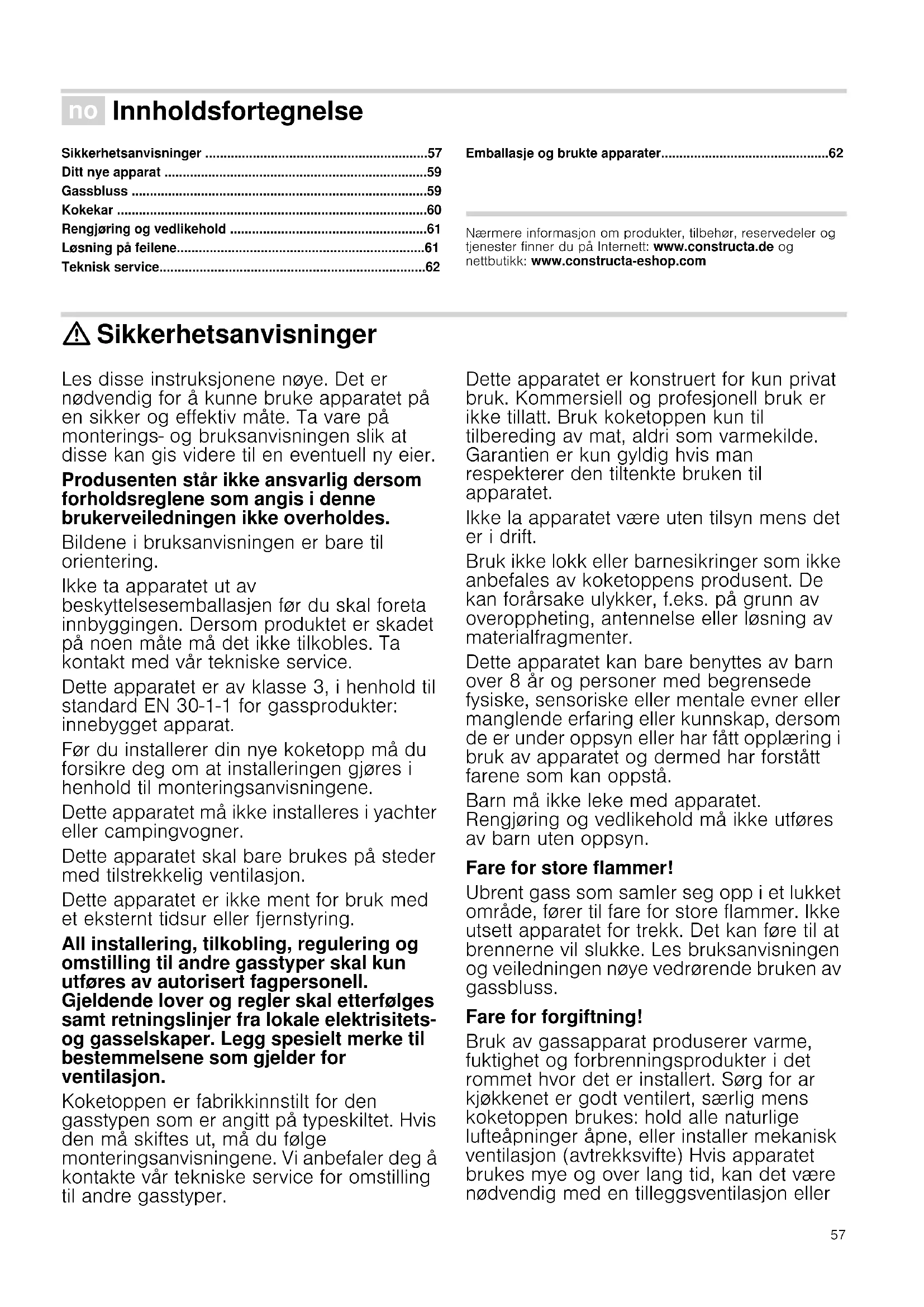

Sikkerhetsanvisninger 57
Ditt nye apparat ....59
Gassbluss ....59
Kokekar 60
Rengjøring og vedlikehold 61
Løsning på feilene....61
Teknisk service....62

Emballasje og brukte apparater....62

Nærmere informasjon om produkter, tilbehør, reservedeler og tjenester finner du på Internett: wwwConstructa.de og nettbutikk: wwwConstructa-eshop.com

Les disse instruksjonene nøye. Det er nødvendig for å kunne bruke apparatet på en sikker og effektiv måte. Ta vare på monterings- og bruksanvisningen slik at disse kan gis videre til en eventuell ny eier.

Produsenten står ikke ansvarlig dersom forholdsreglene som angis i denne brukerveiledningen ikke overholdes.

Bildene i bruksanvisningen er bare til orientering.

Ikke ta apparatet ut av beskyttelsesemballasjen før du skal foreta innbyggingen. Dersom produktet er skadet på noen måte må det ikke tilkobles. Ta kontakt med vår tekniske service.

Dette apparatet er av klasse 3, i henhold til standard EN 30-1-1 for gassprodukter: innebygget apparat.

Før du installerer din nye koketopp må du forsikre deg om at installeringen gjøres i henhold til monteringsanvisningene.

Dette apparatet skal bare brukes på steder med tilstrekkelig ventilasjon.

All installering, tilkobling, regulering og omstilling til andre gasstyper skal kun utføres av autorisert fagpersonell. Gjeldende lover og regler skal etterfølges samt retningslinjer fra lokale elektrisitets- og gasselskaper. Legg spesielt merke til bestemmelsene som gjelder for ventilasjon.

Ikke la apparatet være uten tilsyn mens det er i drift.

Bruk ikke lokk eller barnesikringer som ikke anbefales av koketoppens produsent. De kan forårsake ulykker, f.eks. på grunn av overoppheting, antennelse eller løsning av materialfragmenter.

Dette apparatet kan bare benyttes av barn over 8 år og personer med begrensede fysiske, sensoriske eller mentale evner eller manglende erfaring eller kunnskap, dersom de er under oppsyn eller har fått opplæring i bruk av apparatet og dermed har forstått farene som kan oppstå.

Barn må ikke leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn uten oppsyn.

Ubrent gass som samler seg opp i et lukket område, fører til fare for store flammer. Ikke utsett apparatet for trekk. Det kan føre til at brennerne vil slukke. Les bruksanvisningen og veiledningen nøye vedrørende bruken av gassbluss.

Bruk av gassapparat produserer varme, fuktighet og forbrenningsprodukter i det rommet hvor det er installert. Sørg for ar kjøkkenet er godt ventilert, særlig mens koketoppen brukes: hold alle naturlige lufteåpninger åpne, eller installer mekanisk ventilasjon (avtrekksvifte) Hvis apparatet brukes mye og over lang tid, kan det være nødvendig med en tilleggsventilasjon eller

en mer effektiv ventilasjon: åpne vinduer eller øk effekten til avtrekksviften.

Fare for brannsår!

Konesonene og tilgrensede områder blir svært varme. Du må aldri ta på varme overflater. Hold barn yngre enn 8 år unna.

Brannfare!

• Konesonene blir svært varme. Plasser ikke brennbare gjenstander på koketoppen. Oppbevar ikke brennbare gjenstander på koketoppen.
• Ikke oppbevar eller bruk korrosive kjemiske produkter, damp, brennbare materialer eller annet enn næringsprodukter under dette husholdningsapparatet eller i nærheten av det.
• Overopphetet fett og olje kan lett ta fyr. Du må ikke gå fra når du varmer fett eller olje. Dersom det tar fyr, må du ikke bruke vann for å slukke ilden. Dekk til kokekaret med et lokk for å kvele ilden, og slå av kokesonen.

Fare for skader!

• Kokekar som er skadd, har uegnet størrelse, går ut over kantene til koketoppen eller er feil plassert, kan forårsake alvorlige skader. Følg rådene og advarslene relatert til kokekarene.
• Dersom koketoppen slutter å fungere, må strøm og gasstilførsel kobles fra. Dersom produktet må repareres, skal du kontakte vår tekniske service.
• Ikke berør apparatets innvendige deler. Dersom det er nødvendig må du kontakte vår tekniske service.
• Dersom noen av bryterne ikke lar seg vri på, må du ikke bruke makt. Ring umiddelbart til vår tekniske service, så ordner vi reparasjon eller bytte.

Fare for elektrisk støt!

Bruk ikke damprengjøringsmaskin for å rengjøre apparatet.

Ditt nye apparat

På side 2 finner du en oversikt over apparatet og effekten til brennerne.

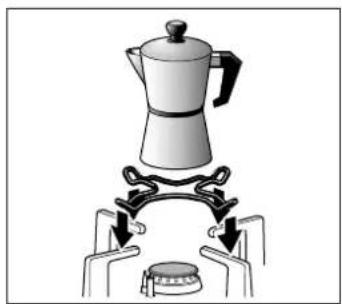

Tilleggsutstyr

Noen modeller har følgende tilleggsutstyr for koketoppen. De kan også bestilles hos teknisk service.

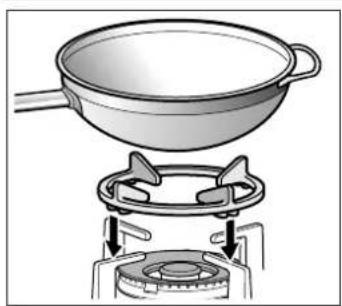

Kun til bruk med wok-brennere og kokekar med konkav bunn.

Bruken av disse kokekarene kan forårsake visse midlertidige deformeringer i lokket. Det er normalt og vil ikke påvirke bruken av apparatet.

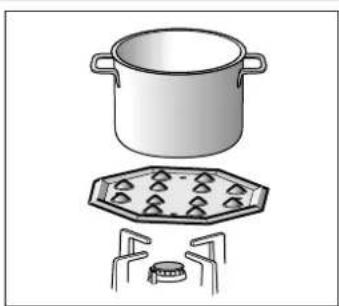

Skal kun brukes på hjelpebrenneren med kokekar som har en diameter på ikke mer enn 12 cm.

Dette tilleggsutstyret er konstruert med tanke på å redu- sere varmeforbruket på laveste effekt.

Fest tilleggsutstyret direkte på risten med dysene vendt oppover, aldri direkte på brenneren. Sett kokekaret midt på tilleggsutstyret.

Brenner som kun skal brukes med minimumseffekt. For å bruke den, må du først fjerne hjelpebrenneren og bytte den ut med en Simmer Cap-brenner.

Kode

Produsenten fraskriver seg ethvert ansvar dersom dette tilleggsutstyret ikke brukes eller de brukes på feil måte.

Gassbluss

På hver bryter er det angitt hvilken brenner som styres.

For å oppnå korrekt bruk av apparatet må du forsikre deg om at kokeristene og alle delene til brennerne sitter godt. Du må ikke bruke lokkene til brennerne om hverandre.

1. Trykk ned bryteren for den valgte brenneren og vri den mot venstre til ønsket innstilling.
2. Før en type tenner eller flamme (lighter, fyrstikker, osv.) bort til brenneren.

Automatisk antenning

Dersom din koketopp har automatisk antenning (tennstift).

1. Trykk ned bryteren for den valgte brenneren og vri den mot venstre til høyeste innstilling. Det vil komme gnister fra alle brennerne mens bryteren holdes inne. Flammen tennes.
2. Slipp trykket på bryteren.
3. Vri bryteren til ønsket innstilling.

Dersom brenneren ikke tar fyr, vri bryterne til avslått posisjon og gjenta fremgangsmåten. Denne gangen holder du bryteren inne lenger (inntil 10 sekunder).

Dersom flammen etter 15 sekunder ikke tennes må du slå av brenneren og åpne døren eller vinduet. Vent minst ett minutt før du forsøker å tenne brenneren igjen.

Sikkerhetssystem

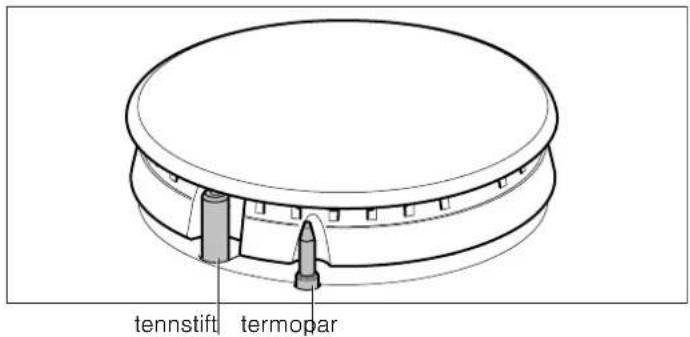

På noen modeller har koketoppen et sikkerhetssystem (termopar), som forhindrer gassgjennomstrømming dersom brennerne slukkes ved et uhell.

tennstift termopar

Forsikre deg om at anordningen er aktivert ved å gjøre følgende:

1. Tenn brenneren på vanlig måte.

2. Uten å slippe bryteren, holder du den inne i 4 sekunder etter at flammen er tent.

Slå av en brenner

Vri gjeldende bryter mot høyre til trinn 0.

Effektnivåer

De progressive bryterne gjør det mulig å regulere effektnivået mellom høyeste og laveste nivå.

Posisjon	●	Stengt bryter
Stor flamme		Full åpning eller kapasitet og elektrisk antenning
Liten flamme		Minste åpning eller laveste kapasitet

Veiledning

Det er normalt å høre en lav pipelyd ved bruk av apparatet.

De første gangene det brukes er det normalt det kommer noen lukter fra apparatet. Det betyr ikke at apparatet ikke fungerer som det skal eller at det kan være farlig å bruke det. Disse luktene går bort etter hvert.

Det er normalt at flammen er oransje. Dette er på grunn av støv i luften, solte væsker, osv.

Dersom brennerens flammer slukkes ved et uhell, må du stenge brennerens bryter og ikke forsøke å tenne den igjen på minst 1 minutt.

Noen sekunder etter at brenneren er slått av, vil du høre en lyd (et klikk). Dette er ingen feil, det betyr bare at sikringen er deaktivert.

Det er viktig med god rengjøring. Dersom tennstiftene er skitne, antennes ikke brenneren. Rengjør dem regelmessig med en liten, ikke-metallisk børste. Vær oppmerksom på at tennstiftene ikke tåler kraftige støt.

Råd om matlaging

Brenner Ekstra sterk – Sterk		Middels Svak
Wok-brenner	Koking, steking,bruning, tilberedning avpaella, asiatiskmat (wok)	Oppvarming og varmholding: ferdiglagde retter, fer-digkokte retter
Rask brenner	Snitsel, biff,omelett, stektmat	Ris, hvit saus,ragu	Dampkoking:fisk, grønnsaker
Medium bren-ner	Dampede poteter, friskegrønnsaker,suppe, pasta	Varm opp og hold tilberedt mat varm, og lag deilige ret-ter.
Hjelpebrenner	Lag: gryteretter,risgrøt, karamell.	Opptining og småkoking:grønnsaker,frukt, fryseva-rer.	Smelting:smør, sjoko-lade, gelatin

Kokekar

Egnede kokekar

Brenner Minste diameter for beholder	Største diameter for beholder
Wok-brenner 22 cm
Rask brenner 22 cm 26 cm
Medium brenner 14 cm 20 cm
Hjelpebrenner 12 cm 16 cm

Bruksadvarsler

Følgende råd vil hjelpe deg til å spare energi og å unngå skader på kokekarene:

Bruk kun kokekar med plan og tykk bunn.

Ikke tilbered maten uten lokk eller med lokket flyttet. Da sløser du energi.

Plasser ikke store kokekar på brennerne som befinner seg ved siden av bryterne. Disse kan bli skadet på grunn av for høy temperatur.

Plasser kokekarene på ristene, aldri direkte på brenneren.

Sørg for at ristene og dekslene på brennerne er godt festet før de tas i bruk.

kg

Sett kokekarene forsiktig ned på koketoppen.

Ikke utsett koketoppen for slag eller sett tunge ting på den.

Rengjøring og vedlikehold

Rengjøring

Rengjør med svamp, vann og såpe med en gang koketoppen har blitt kald.

Rengjør overflaten på brennerens deler med en gang det har blitt kaldt etter bruk. Dersom du lar matrester ligge igjen (matsøl, fettdråper, osv.), hvor lite det enn måtte være, vil de sette seg fast i overflaten og bli svært vanskelige å fjerne senere. Alle hull og riller må være rene for å få riktig flamme.

Enkelte kokekar som forflyttes kan etterlate metalliske rester på ringene.

Rengjør brennerne og ringene med såpevann og skrubb dem med en ikke-metallisk børste.

Dersom ristene er utstyrt med gummiknotter må du være forsiktig når du rengjør dem. De kan løsne og risten kan forårsake riper i koketoppen.

Tørk alltid brennerne og ristene godt. Vanndråper eller fukt ved starten av matlagingen kan noen ganger føre til skader på emaljen.

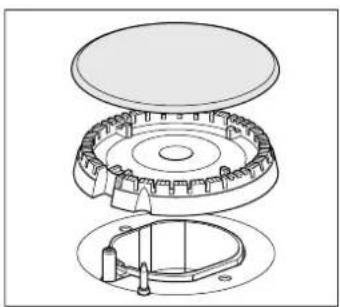

Etter at brennerne er rengjort og tørket, må du sørge for at dekslene er korrekt satt på over munnstykket.

Obs!

• Ikke bruk damprengjøringsmaskin. Det kan skade koketoppen.
  Dersom koketoppen har en glass- eller aluminiumsplate, må du ikke bruke en kniv, skrape eller lignende til å rengjøre overgangen til metalldelene.

Vedlikehold

Rengjør alltid umiddelbart alt du søler. Slik unngår du at matrester fester seg, og du slipper med det å rengjøre grundig senere.

Grunnet de høye temperaturene de blir utsatt for, kan wokbrenneren og områdene av rustfritt stål (lokk, ytterkantene av brennerne) skifte farge. Dette er normalt. Du bør rengjøre disse områdene med et produkt for rustfritt stål etter hvert bruk.

Vi anbefaler jevnlig bruk av rengjøringsmidlet som kan fås fra vår teknisk service med kode 464524.

Obs!

Rengjøringsmiddel for rustfritt stål bør ikke brukes i området rundt bryterne. Inskripsjonene kan viskes ut.

Det elektriske systemet fungerer ikke.	Defekt sikring. Kontroller sikringen i hovedboksen og bytt den ut om nødvendig.
	En automatisk sikring eller jordfeilbryter er blitt utløst.	Kontroller bryterpanelet for å sjekke om en automatisk sikring eller jordfeilbryter er blitt utløst.
Den automatiske antennin-gen fungerer ikke.	Det er mulig det finnes rester av mat eller rengjøringsmidler mellom tennstiftene og brennerne.	Området mellom tennstiften og brenner må være rent.
	Brennerne er fuktige. Tørk dekslene på brennerne forsiktig.
	Dekslene på brenneren er ikke satt på riktig. Kontroller at dekslene er riktig satt på.
	Apparatet er ikke koplet til jord, er feilkoplet, eller jordkontakten er defekt.	Ta kontakt med en elektriker.
Flammen i brenneren er ikke jevn.	Delene til brenneren er ikke satt på riktig. Plasser delene riktig på den respektive brenneren.
	Brennerens åpninger er skitne. Rengjør brennerens åpninger.
Gasstrømmen virker ikke normal, eller det slippes ikke ut gass.	Gassgjennomstrømmingen er avstengt i mellomliggende koblingspunkter i tilførselsslangen (midtre nøkkel).	Åpne eventuelle mellomliggende koblingspunkter (midtre nøkkel).
	Dersom gassen kommer fra en beholder, må du kontrollere at den ikke er tom.	Bytt gassbeholder.

Feil Mulige årsaker Løsning

Det lukter gass på kjøkke-net.	En eller annen ventil er åpen. Steng ventilene.
	Feil tilkobling av gassbeholderen. Kontroller at koblingen er korrekt.
	Mulig gasslekkasje. Steng hovedkranen for gass, luft området og kon-takt en autorisert installatør for kontroll og sertifise-ring av installasjonen. Bruk ikke apparatet før du er sikker på at det ikke finnes fare for gasslekkasje i installasjonen eller i apparatet.
Brenneren slukker med én gang jeg slipper bryteren.	Du har kanskje ikke trykket bryteren ned lenge nok.	Hold bryteren nede noen sekunder ekstra når du tenner på brenneren.
	Brennerens åpninger er skitne. Rengjør brennerens åpninger.

Teknisk service

Ved alle henvendelser til vår tekniske service ber vi deg oppgi apparatets produktnummer (E-Nr.) og produksjonsnummer (FD). Denne informasjonen står på typeskiltet som er plassert på nedre del av koketoppen, samt på etiketten som du finner på brukerveiledningen.

Kontaktadressene til alle land finnes i den vedlagte fortegnelsen over kundeservice.

Reparasjonssoppdrag og rådgivning ved feil

N 22 66 06 00

Ha tiltro til produsentens kompetanse. Dette garanterer deg at reparasjonen blir utført av kompetente serviceteknikere som har originale reservedeler til ditt apparat.

Garantivilkår

Hvis apparatet, mot formodning, skulle vise seg å være skadet, eller på annen måte unnlate å oppfylle kvalitetskravene, ber vi deg om å gi oss beskjed så snart som mulig. For at garantien skal være gyldig må ikke apparatet ha blitt manipulert eller misbrukt.

Garantivilkårene som gjelder er fastlagt av representanter for firmaet i det landet hvor produktet ble kjøpt. Mer informasjon kan fås på salgsstedene. Det er nødvendig å fremvise kjøpsbevis for at garantien skal gjelde.

Vi forbeholder oss retten til å foreta endringer.

Emballasje og brukte apparater

Miljøvennlig håndtering

Kvitt deg med emballasjen på en miljøvennlig måte.

Dette apparatet er klassifisert i henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment – WEEE).

Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

Apparatets emballasje består kun av de materialer som er nødvendige for å garantere effektiv beskyttelse under transport. Disse materialene er fullstendig gjenvinnbare og reduserer derfor eventuelle skader på miljøet. Vi oppfordrer deg også til å bevare miljøet ved å følge disse rådene:

■ kast emballasjen i riktig resirkuleringscontainer,
■ før du avhender et produkt, må du gjøre det ubrukelig. Spør din lokale kommuneadministrasjon om hvor nærmeste miljøstasjon befinner seg, og lever apparatet ditt der,
- ikke kast brukt olje i vasken. Oppbevar oljen i en lukket beholder og lever den som spesialavfall, eller, hvis dette ikke er mulig, kast den i søppelcontainer (den havner da som kildesortering; og selv om dette nok ikke er den beste løsningen unngås i det minste at forurensingen når ut i vann og vannveier).
