Produkttype	Indbygget gaskomfur
Mærke	Constructa
Model	CA162650
Forsyning	Gas (naturgas eller butan/propan afhængigt af indstilling) og elektricitet (til tænding)
Antal brændere	4 (wok, hurtig, semi-hurtig, hjælpebrænder)
Tænding	Automatisk med tændrør
Sikkerhed	Termokoblingssikkerhedssystem (afbryder gas, hvis flammen slukkes)
Overflademateriale	Rustfrit stål (nogle modeller med glas- eller aluminiumspanel)
Brænderdimensioner	Wok: ∅ 22 cm min, Hurtig: 22-26 cm, Semi-hurtig: 14-20 cm, Hjælpebrænder: 12-16 cm
Medfølgende tilbehør	Ekstra wokrist (363300), kafferist (184200), Simmer Plate (648786), Simmer Cap (616229) – afhængigt af model
Rengøring	Svamp og sæbevand; brug ikke damprenser
Vedligeholdelse	Rengør regelmæssigt tændrør og brænderrillene
Krævet ventilation	Godt ventileret rum, må ikke bruges i både eller campingvogne
Apparatklasse	Klasse 3 i henhold til EN 30-1-1 (indbygning i et møbel)
Teknisk service	Kontakt for reparation; numre: B 070 222 145, FR 01 40 10 12 00, CH 0848 840 040
Garanti	I henhold til betingelserne i købslandet; købskvittering påkrævet
Brugsanvisningens sprog	FR, DA, DE, EL, EN, ES, HU, IT, NL, NO, PL, PT, RO, SV, TR og andre efter anmodning

Ofte stillede spørgsmål - CA162650 CONSTRUCTA

Hvordan tænder man en brænder på komfuret Constructa CA162650?

Tryk på betjeningsknappen til den valgte brænder og drej den til venstre til maksimal effektposition. Der opstår gnister (automatisk tænding). Slip efter 4 sekunder. Hold om nødvendigt nede i op til 10 sekunder.

Hvad gør man, hvis brænderen slukker, efter at knappen er sluppet?

Du holdt ikke knappen nede længe nok. Hold den nede i yderligere 4 sekunder efter tænding. Hvis problemet fortsætter, rengør brænderrillene.

Hvordan rengør man kogepladen Constructa CA162650?

Vent, indtil apparatet er kølet af, rengør derefter med en svamp, vand og sæbe. Til brændere og rister skal du bruge en ikke-metallisk børste. Brug aldrig damprenser.

Hvilken type gas skal bruges med komfuret CA162650?

Apparatet er fabriksindstillet til en gastype, der er angivet på typeskiltet. For at skifte gas skal du kontakte en autoriseret tekniker.

Hvilke dimensioner på beholdere anbefales?

Wokbrænder: ∅ min 22 cm; hurtig brænder: 22-26 cm; semi-hurtig brænder: 14-20 cm; hjælpebrænder: 12-16 cm. Brug beholdere med flad bund.

Er komfuret Constructa CA162650 børnesikret?

Ja, den har et termokoblingssikkerhedssystem, der afbryder gassen, hvis flammen slukkes. Lad dog aldrig børn være uden opsyn i nærheden.

Hvor finder man apparatets serienummer (E-Nr. og FD)?

De findes på typeskiltet under kogepladen og på etiketten i brugsanvisningen.

Kan jeg bruge en wokpande på komfuret CA162650?

Ja, brug wokbrænderen med en beholder med konkav bund. En ekstra wokrist (ref. 363300) kan bruges for bedre stabilitet.

Hvad gør man ved gaslugt?

Luk straks for gastilførslen, luft rummet ud, fremkald ikke gnister, og kontakt en autoriseret tekniker. Brug ikke apparatet, før det er kontrolleret.

Hvordan bortskaffer man emballagen og det gamle apparat?

Emballagen er genanvendelig: aflevér den i en genbrugscontainer. Det brugte apparat skal afleveres på en indsamlingsplads for elektrisk og elektronisk affald (WEEE).

BRUGSANVISNING CA162650 CONSTRUCTA

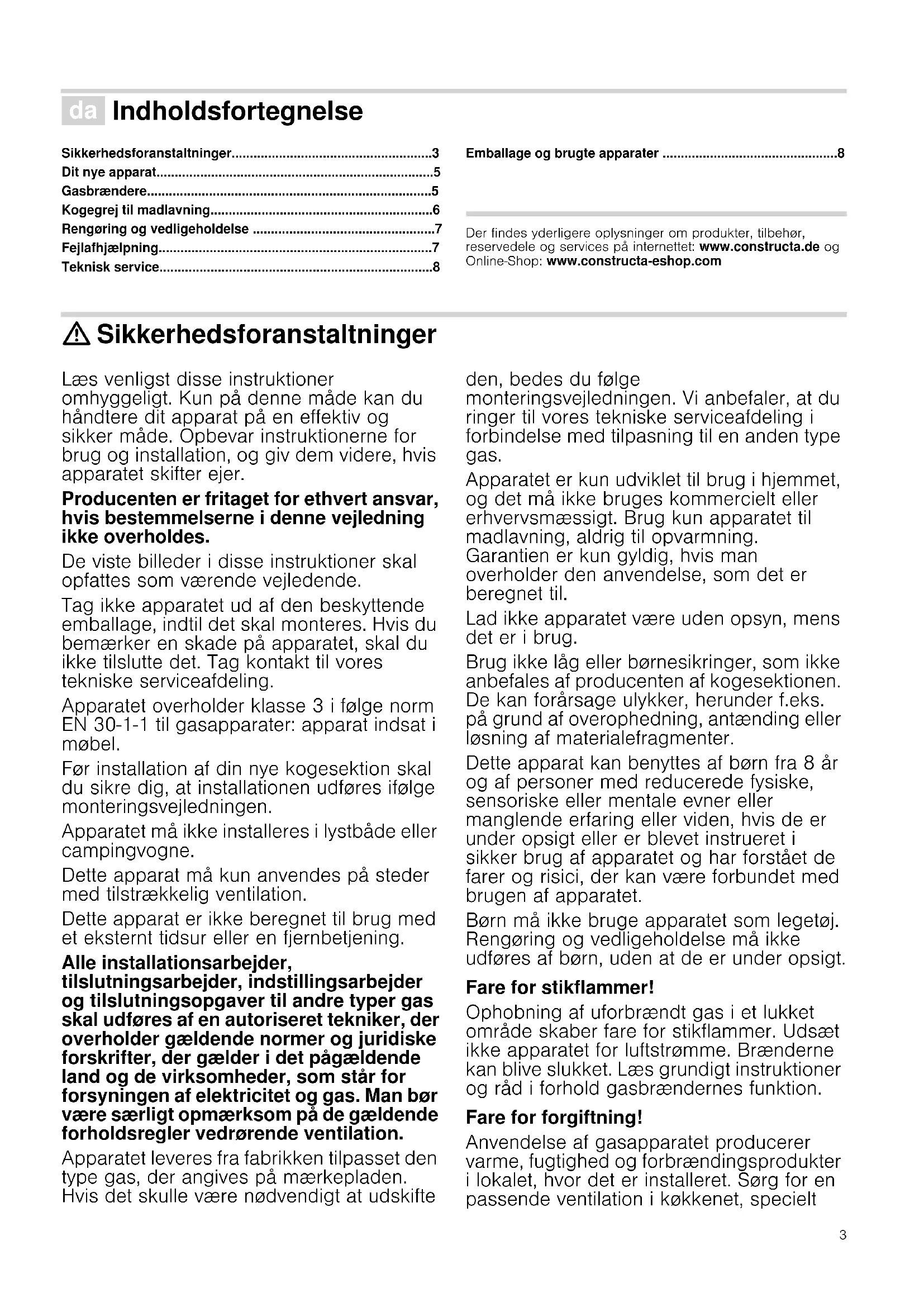

Sikkerhedsforanstaltninger....3
Dit nye apparat....5
Gasbrændere....5
Kogegrej til madlavning....6
Rengøring og vedligeholdelse 7
Fejlafhjælpning....7
Teknisk service....8

Emballage og brugte apparater 8

Der findes yderligere oplysninger om produkter, tilbehør, reservedele og services på internettet: wwwConstructa.de og Online-Shop: wwwConstructa-eshop.com

Sikkerhedsforanstaltninger

Læs venligst disse instruktioner omhyggeligt. Kun på denne måde kan du håndtere dit apparat på en effektiv og sikker måde. Opbevar instruktionerne for brug og installation, og giv dem videre, hvis apparatet skifter ejer.

Producenten er fritaget for ethvert ansvar, hvis bestemmelserne i denne vejledning ikke overholdes.

De viste billeder i disse instruktioner skal opfattes som værende vejledende.

Tag ikke apparatet ud af den beskyttende emballage, indtil det skal monteres. Hvis du bemærker en skade på apparatet, skal du ikke tilslutte det. Tag kontakt til vores tekniske serviceafdeling.

Apparatet overholder klasse 3 i følge norm EN 30-1-1 til gasapparater: apparat indsat i møbel.

Før installation af din nye kogesektion skal du sikre dig, at installationen udføres ifølge monteringsvejledningen.

Apparatet må ikke installeres i lystbåde eller campingvogne.

Dette apparat må kun anvendes på steder med tilstrækkelig ventilation.

Dette apparat er ikke beregnet til brug med et eksternt tidsur eller en fjernbetjening.

Alle installationsarbejder, tilslutningsarbejder, indstillingsarbejder og tilslutningsopgaver til andre typer gas skal udføres af en autoriseret tekniker, der overholder gældende normer og juridiske forskrifter, der gælder i det pågældende land og de virksomheder, som står for forsyningen af elektricitet og gas. Man bør være særligt opmærksom på de gældende forholdsregler vedrørende ventilation.

Apparatet leveres fra fabrikken tilpasset den type gas, der angives på mærkepladen. Hvis det skulle være nødvendigt at udskifte

den, bedes du følge monteringsvejledningen. Vi anbefaler, at du ringer til vores tekniske serviceafdeling i forbindelse med tilpasning til en anden type gas.

Apparatet er kun udviklet til brug i hjemmet, og det må ikke bruges kommercielt eller erhvervsmæssigt. Brug kun apparatet til madlavning, aldrig til opvarmning. Garantien er kun gyldig, hvis man overholder den anvendelse, som det er beregnet til.

Lad ikke apparatet være uden opsyn, mens det er i brug.

Brug ikke låg eller børnesikringer, som ikke anbefales af producenten af kogesektionen. De kan forårsage ulykker, herunder f.eks. på grund af overophedning, antænding eller løsning af materialefragmenter.

Dette apparat kan benyttes af børn fra 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

Børn må ikke bruge apparatet som legetøj. Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under opsigt.

Fare for stikflammer!

Ophobning af uforbrændt gas i et lukket område skaber fare for stikflammer. Udsæt ikke apparatet for luftstrømme. Brænderne kan blive slukket. Læs grundigt instruktioner og råd i forhold gasbrændernes funktion.

Anvendelse af gasapparatet producerer varme, fugtighed og forbrændingsprodukter i lokalet, hvor det er installeret. Sørg for en passende ventilation i køkkenet, specielt

imens kogesektionen er i brug: Hold de naturlige ventilationsåbninger åbne eller installér mekanisk ventilation (emhætte). Kraftig og langvarig brug af apparatet kan skabe behov for ekstra eller mere effektiv ventilation: åbn et vindue eller forøg styrken på den mekaniske ventilation.

Fare for forbrændinger!

Kogezonerne og de tilgrænsende områder bliver meget varme. Berør aldrig de varme overflader. Hold børn under 8 år på behørig afstand.

Risiko for brand!

• Kogezonerne bliver meget varme. Anbring aldrig antændelige genstande på kogesektionen. Opbevar aldrig genstande på kogesektionen.
• Opbevar, eller brug ikke korrosive, kemiske produkter, damp, brændbare materialer eller fødevarer under apparatet eller i nærheden af det.
• Fedtstoffer eller opvarmet madolie kan let antændes. Forlad ikke komfuret, mens fedtstoffet eller olien er varm. Hvis de antændes, må du ikke slukke ilden med vand. Dæk kogegrejet med et låg for at kvæle ilden, og afbryd kogezonen.

Fare for kvæstelser!

• Kogegrej, der udviser skader, har en uegnet størrelse, støder på kanterne af kogesektionen eller er forkert placeret, kan resultere i alvorlige læsioner. Overhold råd og vejledninger om kogegrej til madlavning.
• I tilfælde af nedbrud skal du afbryde tilførslen af gas og elektricitet til apparatet. Kontakt vores tekniske serviceafdeling i forbindelse med reparation.
• Udfør ikke ændringer af de indvendige dele af apparatet. Hvis det skulle være nødvendigt, skal du kontakte vores tekniske serviceafdeling.
• Hvis en af betjeningsknapperne ikke kan drejes rundt, må du ikke tvinge den. Ring øjeblikkeligt til vores tekniske serviceafdeling, som kan reparere eller udskifte den.

Fare for elektrisk stød!

- Hvis apparatet er udstyret med et Schukotilslutningsstik, er det nødvendigt at anvende en passende adapter ved tilslutning af apparatet for at sikre beskyttelse med danske stikkontakters jordforbindelse. En sådan adapter (tilladte

op til maks. 13 ampere) kan anskaffes igennem Teknisk service (kode 616581). ■ Brug ikke damprensningsmaskiner til rengøring af apparatet.

Dit nye apparat

På side 2 vil du finde en generel oversigt over apparatet foruden styrken i brænderne.

Tilbehør

Afhængigt af model kan kogesektionen være leveret med følgende tilbehør. Dette kan også købes hos teknisk serviceafdeling.

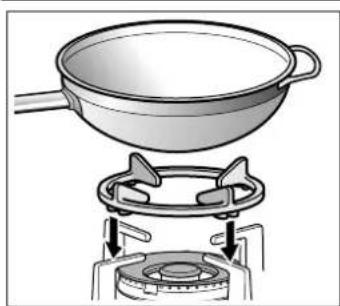

Må udelukkende anvendes til wok-brændere og med koge-grej, der har konkav bund.

Brugen af dette kogegrej kan medføre en vis forbigående deformation i fedtsamleren. Dette er helt normalt og har ingen indflydelse på apparatets funktion.

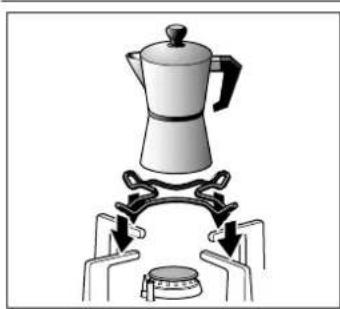

Udelukkende til brug på eks-tra brænder for kogegrej med en diameter på under 12 cm.

Anbring tilbehøret direkte oven på risten med hankene opad og aldrig direkte oven på brænderen. Anbring koge- grejet centreret på tilbehøret.

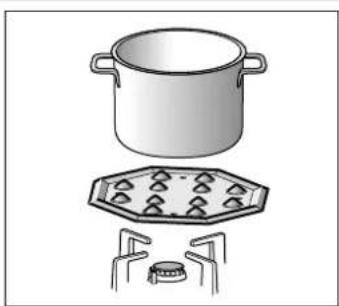

Brænder, der udelukkende er beregnet til tilberedning ved minimumsstyrke. For at kunne benytte den er det nødvendigt at fjerne den ekstra brænder og udskifte den med brænderen Simmer Cap.

Bestillingsnummer

Fabrikanten påtager sig intet ansvar, hvis disse ekstra riste ikke bruges eller bruges forkert.

Gasbrændere

Hver betjeningsknap angiver den brænder, som den styrer.

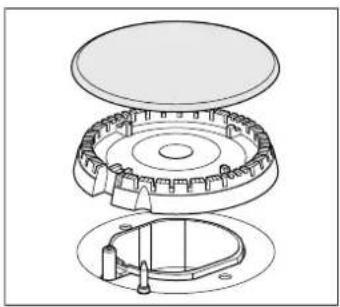

For at apparatet skal fungere korrekt, er det nødvendigt at sikre sig, at ristene og alle dele af brænderne er anbragt korrekt. Byt ikke rundt på brændernes dæksler.

1. Tryk på betjeningsknappen til den valgte brænder, og drej den mod venstre til det ønskede trin.
2. Før en flamme (lighter, tændstikker) hen mod brænderen.

Automatisk tænding

Hvis kogesektionen er udstyret med automatisk tænding (åbninger).

1. Tryk på betjeningsknappen til den valgte brænder, og drej den mod venstre til maksimal styrke. Mens betjeningsknappen er nedtrykket, produceres der gnister i alle brænderne. Flammen tændes.
2. Slip betjeningsknappen.
3. Drej betjeningsknappen til det ønskede trin.

Hvis der ikke sker tænding, skal du dreje betjeningsknappen til slukket position og gentage trinnene. Denne gang skal du holde betjeningsknappen nede i mindst 10 sekunder).

Hvis flammen ikke tændes efter 15 sekunder, skal du slukke brænderen og åbne døren eller vinduet til køkkenet. Vent mindst et minut, før du igen forsøger at tænde brænderen.

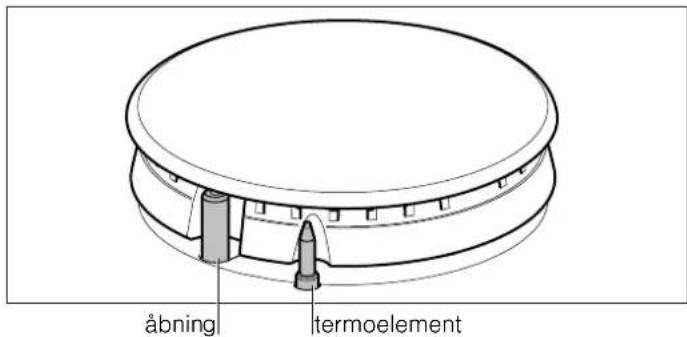

Sikkerhedssystem

Afhængigt af model kan kogesektionen være udstyret med et sikkerhedssystem (termoelement), der forhindrer udstrømning af gas, hvis brænderne slukkes ved et uheld.

åbning termoelement

Sådan sikres, at anordningen forbliver aktiv/tændt/funktionsdygtig:

1. Tænd brænderen på almindelig vis.

2. Slip ikke betjeningsknappen, men hold den nede i 4 sekunder, efter at flammen er tændt.

Slukning af brænder

Drej den pågældende betjeningsknap mod højre til positionen 0.

Styrketrin

De progressive betjeningsknapper giver dig mulighed for at regulere den ønskede styrke mellem niveauerne maksimum og minimum.

Position	●	Lukket betjeningsknap
Stor flamme		Åbning eller maksimal kapcitet og elektrisk tænding
Lille flamme		Åbning eller minimal kapacitet

Råd

Når brænderen er i funktion, er det normalt at høre et bip.

Det er almindeligt, at der opstår lugte de første par gange apparatet bruges. Dette udgør ingen risiko og er heller ikke tegn på funktionsfejl. Lugtene forsvinder med tiden.

En appelsingul flamme er normalt. Den skyldes støv i omgivelserne, spildte væsker osv.

Hvis brændernes flammer slukkes ved et uheld, skal du slukke med betjeningsknappen til brænderen og ikke forsøge at tænde igen, før der mindst er gået 1 minut.

Nogle sekunder efter, at brænderen slukker, vil du høre en lyd (et kort smæld). Dette er ikke nogen fejl. Det betyder blot, at sikkerheden er koblet fra.

Sørg for at apparatet er rent. Hvis åbningerne er snavsede, kan der opstå fejl i tændingen. Rengør dem regelmæssigt med en lille ikke-metallisk børste. Vær opmærksom på, at åbningerne ikke må udsættes for voldsomme stød eller slag.

Råd om madlavning

Brænder	Meget kraftig - Kraftig	Medium Svag
Wok-brænder	Opkogning, kog-ning, stegning,bruning, "paella",asiatiske retter(Wok)	Opvarmning og simren: tilbe-redte retter, stegte retter
Hurtig brænder	Koteletter, steak,tortilla, fitureretter	Ris, becha-mel, ragout	Dampning:fisk, grøntsager
Halvhurtig brænder	Dampede kartof-ler, friske grøntsa-ger, postej, pasta	Opvarmning eller simren af fær-dige retter og gøre retter merelækre
Ekstra brænder	Koge: grøntsa-ger, risengrød,karamel	Optøning og langsom tilbe-redning: grønt-sager, frugt,frosne produk-ter	Smeltning:Smør, choko-lade, gelatine

Kogegrej til madlavning

Egnet kogegrej

Brænder Minimumsdiameterpå kogegrej	Maksimal diameterpå kogegrej
Wok-brænder 22 cm
Hurtig brænder 22 cm 26 cm
Halvhurtig brænder 14 cm 20 cm
Ekstra brænder 12 cm 16 cm

Brugsvejledning

De følgende råd vil hjælpe dig med at spare energi og undgå skader på kogegrejet:

Brug kogegrej med korrekt størrelse på hver brænder.

Brug ikke småt kogegrej på store brændere. Flammen må ikke berøre kogegrejets lodrette sider.

Brug ikke deformeret kogegrej, der står ustabilt på kogesektionen. Kogegrejet kan vælte.

Brug kogegrej med flad, tyk bund.

Lav ikke mad uden låg på eller med låget på skrå. Ellers går en del af energien til spilde.

Anbring kogegrejet centreret oven på brænderen. Ellers kan det vælte.

Anbring ikke stort kogegrej på de brændere, der er tæt på betjeningsknapperne. Disse kan blive beskadiget af den høje temperatur.

Anbring kogegrejet oven på ristene og aldrig direkte oven på brænderen.

Kontroller, at brændernes riste og dæksler er placeret korrekt før brug.

kg

Händter kogegrejet med forsigtighed, när det befinder sig på kogesektionen.

Udsæt ikke kogesektionen for stød, og anbring heller ikke for stor vægt på den.

Når apparatet er afkølet, skal du bruge en svamp, vand og sæbe.

Efter hver brug skal du rengøre overfladen på de forskellige brænderelementer, når de er afkølet. Hvis der efterlades rester (madrester, fedtdråber osv.) uanset hvor store eller små de måtte være, så dannes der skorper på overfladen, som kan være vanskelige at fjerne senere. Det er nødvendigt, at hullerne og rillerne er rene for, at flammen kan være korrekt.

Håndteringen af visse typer kogegrej kan efterlade metalrester på ristene.

Rengør brænderne og ristene med sæbevand og skrub dem med en ikke-metallisk børste.

Hvis ristene har gummiklodser, skal du være forsigtig ved rengøring af dem. Klodserne kan løsne sig, og risten kan ridse kogesektionen.

Aftør altid brænderne og ristene omhyggeligt. Tilstedeværelsen af vanddråber eller fugtige områder ved start af madlavningen kan forringe emaljen.

Efter rengøring og aftørring af brænderne skal du kontrollere, at dækslerne er placeret korrekt oven på brænderens flammedyse.

Pas på!

■ Brug ikke damprensemaskine. Kogesektionen kan blive beskadiget.
■ Hvis kogesektionen er udstyret med et glas- eller aluminiumspanel, må du ikke bruge en kniv, skraber eller lignende til at rengøre samlingen med metallet.

Vedligeholdelse

Tør straks de spildte væsker op. På den måde undgås, at madresterne brænder fast og giver unødvendigt ekstraarbejde.

På grund af de høje temperaturer som de udsættes for, kan wok-brænderen og områderne af rustfrit stål (fedtsamler, brændernes kontur osv.) skifte farve. Dette er normalt. Efter hver brug bør disse områder rengøres med et middel, der er egnet til rustfri stål.

Vi anbefaler jævnlig brug af rengøringsmidlet, som fås fra vores tekniske serviceafdeling med koden 464524.

Pas på!

Rengøringsproduktet til rustfrit stål må ikke benyttes i området omkring betjeningsknapperne. Indikationerne (serigrafi) kan viskes ud.

Efterlad IKKE syrlige væsker (citronsaft, vineddike osv.) på kogesektionen.

Fejlafhjælpning

I nogle tilfælde kan opståede fejl nemt rettes. Før du ringer til vores tekniske serviceafdeling, bedes du tage følgende råd i betragtning:

Fejl Mulig årsag Løsning
Den generelle elektriske funktion er gået i stykker.	Defekt sikring. Kontrollér sikringen i sikringskassen og udskift den, hvis den er defekt.
	HFI-afbryderen eller en differentialafbryder er blevet udløst.	Kontroller på betjeningstavlen, om HFI-afbryderen eller en differentialafbryder er blevet udløst.
Den automatiske tænding fungerer ikke.	Der kan være madrester eller rester af rengøringsmiddel mellem åbningerne og brænderne.	Området mellem åbningen og brænderen skal være rent.
	Brænderne er våde. Aftør omhyggeligt brænderens dæksler.
	Brænderens dæksler sidder ikke korrekt. Kontrollér, at dækslerne er anbragt korrekt.
	Apparatet er ikke forbundet til jord, er forkert til-sluttet eller har et defekt jordstik.	Tag kontakt til elinstallatøren.
Brænderens flamme er ikke ensartet.	Brænderens dele er anbragt forkert. Anbring delene korrekt på den respektive brænder.
	Rillerne i brænderen er snavsede. Rengør rillerne i brænderen.
Gasstrømmen er ikke normal, eller der kommer ikke gas ud.	Gastilførslen er lukket af mellemhaner. Åbn de potentielle mellemhaner.
	Hvis gassen kommer fra en flaske, skal du kon-trollere, at den ikke er tom.	Udskift flasken.

Fejl Mulig årsag Løsning

Der lugter af gas i køkke-net.	En hane er åben. Luk hanerne.
	Flasken er forkert tilkoblet. Kontrollér, at tilkoblingen er helt korrekt.
	Muligt gasudslip. Luk for hovedgashanen, luft ud i lokalet og tilkald omgående en autoriseret installatør, der kan gen-nemse og godkende installationen. Anvend ikke apparatet, før du er sikker på, at der ikke er noget gasudslip i installationen eller apparatet.
Brænderen slukkes umid-delbart efter at betjenings-knappen slippes.	Betjeningsknappen er ikke blevet holdt nede længe nok.	Når brænderen er tændt, skal du holde betjenings-knappen nede et par sekunder mere.
	Rillerne i brænderen er snavsede. Rengør rillerne i brænderen.

Teknisk service

Hvis du henvender dig til vores tekniske serviceafdeling, skal du oplyse produktnummeret (E-Nr.) og apparatets fabrikationsnummer (FD). Disse oplysninger findes på mærkepladen, der sidder på den indre del af kogesektionen og på mærkaten for brugsvejledning.

Kontaktdataene for alle lande findes i vedlagte kundeservicefortegnelse.

Reparationsordre og rådgivning i tilfælde af fejl

DK 44 89 89 85

Stol på producentens kompetence. På den måde sikres det, at reparationer udføres af uddannede serviceteknikere, som ligger inde med de originale reservedele, der passer til det pågældende apparat.

Garantibetingelser

Hvis apparatet i modsætning til vores forventninger udviser tegn på skader eller ikke opfylder de forudsete kvalitetskrav, beder vi dig om at informere os herom snarest muligt. For at garantien skal forblive i kraft må apparatet ikke have været udsat for ændringer eller forkert brug.

De gældende garantibetingelser er de anført fra vores virksomheds repræsentant i det land, hvor købet er foretaget. Du kan få detaljerede oplysninger på salgsstederne. Det er nødvendigt at fremvise købsbevis for at gøre brug af garantien.

Ret til ændringer forbeholdes.

Emballage og brugte apparater

Hvis der på apparatets mærkeplade vises symbolet 2, skal du overholde følgende angivelser.

Emballagen skal bortskaffes korrekt iht. reglerne for miljøbeskyttelse.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

Apparatets emballage er fremstillet af materialer, der udelukkende er nødvendige for at garantere en effektiv beskyttelse under transporten. Disse materialer kan genbruges i fuldt omfang, så de ikke udgør en belastning af miljøet. Vi vil også gerne opfordre dig til at bidrage til beskyttelse miljøet ved at følge disse råd:

■ Anbring emballagen i en container på en genbrugsstation
Før du skiller dig af med et kasseret apparat, skal du gøre det ubrugeligt. Find frem til din lokale genbrugsstation, og aflever dit apparat dér,
Hæld ikke brugt olie i afløbet. Opbevar kogegrejet i en lukket beholder, og aflevér det på et opsamlingssted og i mangel heraf i en affaldsbeholder (hvor det vil ende i et kontrolleret forløb, som sandsynligvis ikke er den bedste løsning, men forurening af vand undgås)

Sikkerhetsanvisninger

Dette apparatet må ikke installeres i yachter eller campingvogner.

Dette apparatet er ikke ment for bruk med et eksternt tidsur eller fjernstyring.

Koketoppen er fabrikkinnstilt for den gasstypen som er angitt på typeskiltet. Hvis den må skiftes ut, må du følge monteringsanvisningene. Vi anbefaler deg å kontakte vår tekniske service for omstilling til andre gasstyper.

Dette apparatet er konstruert for kun privat bruk. Kommersiell og profesjonell bruk er ikke tillatt. Bruk koketoppen kun til tilbereding av mat, aldri som varmekilde. Garantien er kun gyldig hvis man respekterer den tiltenkte bruken til apparatet.

Bruk ikke små kokekar til store brennere. Flammen må ikke berøre sidene på beholderen.

Bruk ikke deformerte kokekar som kan stå ustøtt på koketoppen. Beholder kan velte.

Sett kokekaret midt på brenneren. Hvis ikke kan det velte.

Ikkela sure væsker (sitronsaft, eddik, osv...) forbli på koketoppen.

Løsning på feilene

Noen feil er enkle å ordne. Før du kontakter vår tekniske service bør du ta hensyn til følgende råd:

Feil Mulige årsaker Lösning

Hvis du på apparatets typeskilt ser symbolet, Skal du ta hensyn til følgende informasjon.

Säkerhetsanvisningar
