HASZNÁLATI ÚTMUTATÓ MC 1028 CDMP3 CLATRONIC

A kezelő elemek áttekintéseé .... Oldal 3

A hasznalati utasítás.... Oldal 39

Műszaki adatok .... Oldal 42

Garancia.... Oldal 43

A kezelő elemek áttekintéseé

Általános biztonsági rendszabályok

A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt!

• A tűzkeletkezés vagy az áramütés kockázatának elkerülése végett ne tegye ki a készüléket esőnek vagy nedvességnek! Ne működtesse a készüléket víz közvetlen közelében (pl. fürdőszobában, úszömedence mellett, nedves pincében).
• Csak arra a célra használja a készüléket, mire készült!
• Mindig csak előírásszerűen szerelt konnektorba csatlakoztassa a készüléket! Ügyeljen rá, hogy a megadott feszültség egyezzen a hálózati feszültséggel!
• Külső áramforrás használata esetén ügyeljen a megfelelő polaritásra és feszültségre, az elemeket mindig jó irányban helyezze be!
• Úgy állítsa fel a készüléket, hogy ne záródjanak el a meglévő szellőzőnyilások!
• Soha ne nyissa ki a készülék burkolatát! A szakszerűtlen javítások jelentős veszély forrásai lehetnek a használók számára. Ha a készülék, különösen a hálózati csatlakozó kábel megsérült, a készüléket nem szabad üzembe helyezni, hanem előbb szakemberrel meg kell javíttatni. Rendszeresen ellenőrizendő, hogy a hálózati csatlakozó kábelen nincs-e sérülés.
• Veszélyhelyzetek elkerülése végett a hibás csatlakozó kábelt csak a gyártóval, a mi vevőszolgálatunkkal vagy hasonló szakképzettségű más személlyel szabad pótoltatni azonos értékű kábellel.
• Ha hosszabb időn át nem használja a készüléket, húzza ki a csatlakozó dugaszt a konnektorból, ill. vegye ki belőle az elemeket!

Adott esetben a készüléken az alábbi szimbólumokat láthatja, amelyek a következőkre hívják fel az Ön fi gyelmét:

A villám-szimbólum olyan alkatrészekre fi gyelmeztet a készülék belsejében, amelyek veszélyesen nagy feszültséget vezetnek.

A felkiáltójellel ellátott szimbólum a kísérőpapírokban található fontos kezelési vagy karbantartási útmutatásokra hívja fel a használó fi gyelmét.

Az ezzel a szimbólummal jelzett készülékek „1. osztályú lézerrel” működve tapogatják le a CD-t. A beépített biztonsági kapcsolók megakadályozzák, hogy a használó emberi szemmel nem látható, veszélyes lézersugárzás hatásának legyen kitéve, amikor a CD-rekesz fel van nyitva.

Ezeket a biztonsági kapcsolókat semmi esetre sem szabad „megpatkolni“ vagy más módon manipulálni, különben Ön lézersugárhatás veszélyének teheti ki magát.

Gyerekek

- Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)!

Vigyázat! Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn!

- Annak érdekében, hogy a gyermekeket megvédje az elektromos készülékek okozta veszélyektől, soha ne hagyja a kábeleket szabadon lógva, és olyan helyre tegye a készüléket, ahol gyermekek nem férhetnek hozzá!

Speciális biztonsági rendszabályok

Ez a készülék 1. osztályú lézerrel működik.

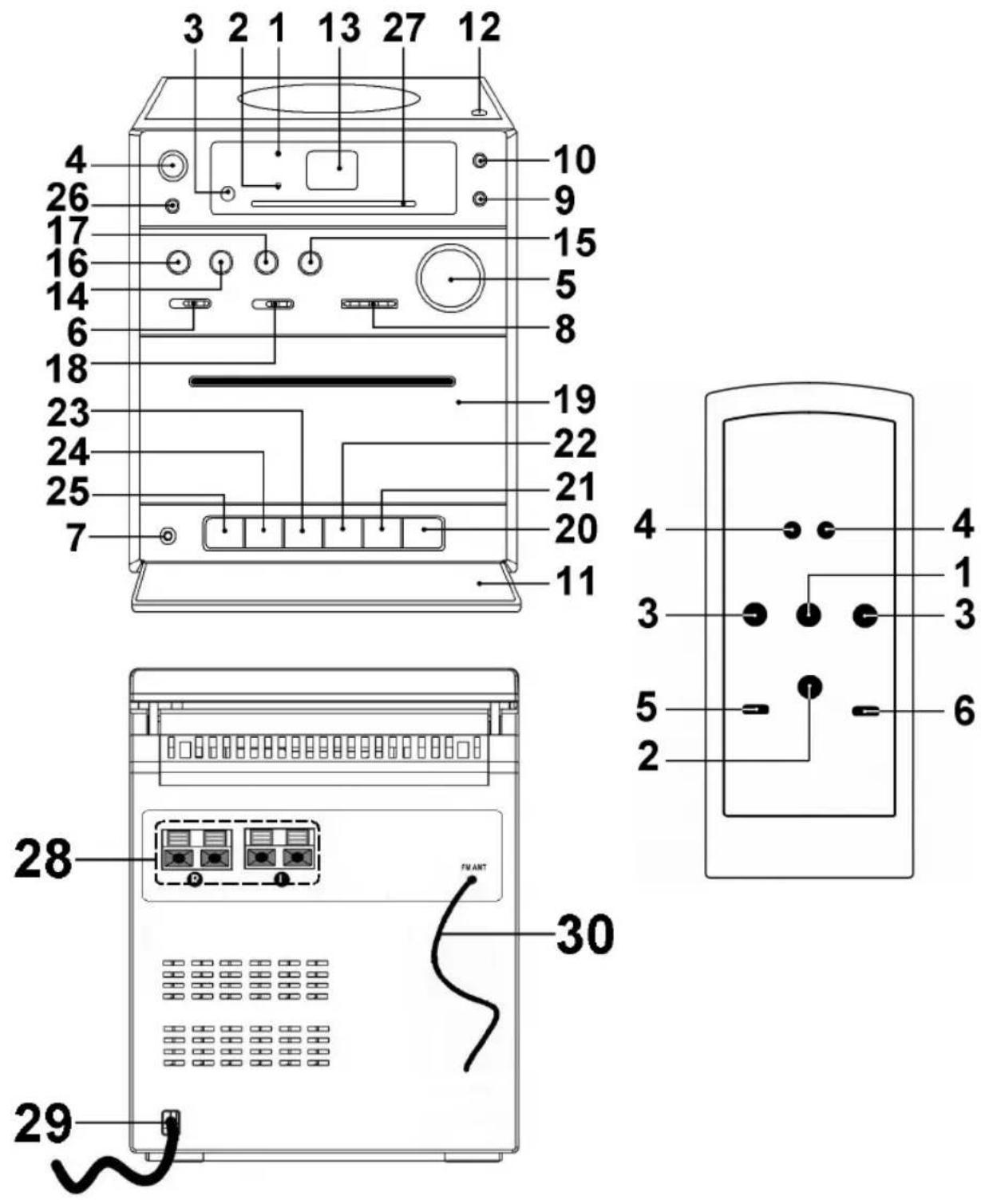

A kezelő elemek áttekintéseé

1 POWER ellenőrző lámpa
2 FM ST. ellenőrző lámpa

3 IR A távkapcsoló érzékelője 4 POWER kapcsoló

5 VOL. DOWN/UP (hangerősség) szabályozó

6 Funkcióválasztó kapcsoló

(CD/MP3 / TAPE / RADIO)

7 PHONES Fejhallgató-csatlakozás
8 TUNING szabályozó

10 MODE gomb (ismétlés/véletlenszerű lejátszás)

11 Ajtó
12 ▲ (nyitás) CD fi ók
13 LCD display
14 PLAY/PAUSE gomb (lejátszás/szünet)

15 SKIP UP gomb (folyamatos keresés előre)

16 SKIP DOWN gomb (folyamatos keresés hátra)

17 STOP gomb

18 Sávválasztó kapcsoló (AM / FM ST. / FM)

19 Kazetta-fi ók

20 II Szünet gomb – kazetta
21 ■/▲ Stop/kivetőgomb – kazetta
22 ▶▶ Előrefuttató gomb – kazetta
23 ◀◀ Visszafuttató gomb – kazetta
24 ▶ Lejátszás gomb – kazetta
25 ● Felvétel gomb – kazetta
26 BASS ON/OFF kapcsoló
27 Adóskála

Hátlap

28 R/L Hangszóró-csatlakozó bemenetek
29 AC\~ hálózati csatlakozó kimenete
30 FM ANT. antenna

Távkapcsoló

1 PLAY gomb (lejátszás/szünet)

2 STOP gomb
3 SKIP-/SKIP+ gombok

(folyamatos keresés hátra/előre)

4 FOLDER DOWN / UP gombok

(lefelé/felfelé Album)

5 MODE gomb
(ismétlés/véletlenszerű lejátszás)

6 PROGRAM gomb

A készülék használatbavétele/Bevezetés

• Használatbavétel előtt gondosan olvassa végig a használati utasítást!
• Válasszon megfelelő helyet a készülék és a hangszóról felállítására! Erre száraz, sima, csúszásmentes felület lenne alkalmas, amelyen jól lehet a készüléket kezelni.
• Ügyeljen rá, hogy a készülék megfelelően szellőzzön.
• Csatlakoztassa a hangszórókat a hátlapon lévő „Speaker RIGHT LEFT“ (28) jelű csatlakozóhüvelyekbe!
• Dugja a csatlakozó dugaszt előírásszerűen szerelt, 230 V, 50 Hz-es földelt konnektorba! Ügyeljen rá, hogy a hálózati feszültség egyezzen a típuscímke adataival!
  • A POWER (1) ellenőrző lámpa kijelzi a funkciót.

A távkapcsolóban lévő elem (nem hozzá járó tartozék)

• Nyissa ki a távkapcsoló hátlapján lévő elemtartó rekesz fedelét!
• Helyezzen be 2 db 1,5 V-os R6 „AA“ típusú elemet! Ügyeljen a helyes polaritásra (lásd az elemtartó rekesz fenekén)!
• Ha hosszabb időn át nem használja a távkapcsolót, vegye ki belőle az elemeket, nehogy az akkumulátorsav „kifusson”!
• Eltérő elemtípusokat vagy új és használt elemeket nem szabad egyszerre használni.
• Csukja be az elemtartó rekesz fedelét!

Figyelem: A használt elem nem a háztartási szemétbe való! Adja le a használt elemeket az illetékes gyűjtőhelyen vagy a kereskedőnél!

Soha ne dobjon elemet a tüzbe!

CD-tartó szállítási biztosítás

• Az ▲ (nyitás) gombot (12) megnyomva, nyissa ki a CD-tartót!
• Használat előtt vegye ki belőle a szállítási biztonságot szolgáló elemeket.

Fejhallgató hüvely (7)

A fejhallgatót fejhallgatóval történő hallgatáshoz 3.5 mm-es sztereó jack-dugóval használja, amit a PHONES fejhallgatókimenetbe kell dugni. Ilyenkor a hangszórók lekapcsolódnak.

BASS ON/OFF (26)

A mély hang kiemelésére szolgál. A kapcsoló lehetséges állásai:

$$ O N = \text { bekapcsolva }, O F F = \text { kikapcsolva }. $$

Hangerő

A VOL.DOWN/UP hangerő-szabályozóval (5) beállítható a kívánt hangerösség.

POWER (4)

Ki vagy bekapcsolja a készüléket. A POWER (1) ellenőrző lámpa kijelzi a funkciót.

Rádióhallgatás

1. Állítsa a (6) funkcióválasztó kapcsolót RADIO állásba.

$$ \begin{array}{r l} \text { URH (sztereo) } & = \text { FM ST., URH } = \text { FM }, \ & \quad \text { középhullám } = \text { AM (mono) } \end{array} $$

1. Állítsa be a TUNING állomáskereső gombbal (8) a kívánt adót!

2. Az FM.ST ellenőrző lámpa (2) csak akkor ég, ha URH sztereó adást választott, és sztereó minőségben fogja az adót. Ha a vétel túl gyenge, és a beállított adó zúg, akkor az ellenőrző lámpa hunyorog. Próbálja az antenna (30) forgatásával, hosszának változtatásával javítani a vételt. Rossz vétel esetén ajánlatos FM-ra kapcsolni.

3. Az AM-adók vételére szolgáló antenna be van építve a készülékbe. A készülék forgatással és helyzetváltoztatással tájolható az adóra. Ebben a frekvenciatartományban csak mono adásokat sugároznak.

Kazettalejátszó üzemmód

Kazetták lejátszása

1. Állítsa a (6) funkcióválasztó kapcsolót TAPE állásba.
2. A kazettatartó (19) felnyitásához nyomja meg az ■ / ▲ stop/kivetőgombot (21)!
3. Dugjon a kazettatartóba egy műsoros audiokazettát úgy, hogy a szalag lefelé, a hallgatandó oldal pedig előre nézzen (teli csévélő balra). Utána zárja be a kazettatartót (19)!
4. A szalag lejátszásához nyomja meg az ▶ lejátszás gombot (24)!
5. A lejátszást az ■/ ▲ stop/kivetőgombbal leállíthatja.
6. Szükség esetén pörgesse a szalagot a nyíllal jelölt gombokkal értelemszerűen előre vagy vissza

$$ \blacktriangleright \blacktriangleright = \text { el\"{o } re} (2 2), \blacktriangleleft \blacktriangleleft = \text { visszafel\'{e}} (2 3). $$

1. A szalagfuttató funkciók átkapcsolásai között és a futtatás leállításához mindig nyomja meg az ■ / ▲ stop/ kivetőgombot (21)! Ezzel elkerülhető a készülék meghibásodása vagy a szalag megrongálódása.
2. Az ■ / ▲ stop/kivetőgomb ismételt megnyomására felnyílik a kazettatartó ajtaja.
3. Ha rövid időre meg akarja szakítani a lejátszást, nyomja meg a II szünet gombot (20). Ha a gombot ismét megnyomja, a lejátszás folytatódik.

Felvétel kazettára

1. Helyezzen be egy hangkazettát úgy, hogy az az oldala nézzen előre, amelyre felvételt akar készíteni (teli csévélő a bal oldalon). Győződjön meg róla, hogy a kazetta nem másolásvédett-e (a kazetta felső keskeny oldalán lévő másolásvédő nyelv nincs-e kitörve).
2. A funkcióválasztó kapcsolóval (6) válassza ki a hangfelvétel forrását, és indítsa el a forrást! Arról a hangforrásról fog felvételt készíteni, amelyet hall. A felvétel szintjét a készülék automatikusan vezérli. A hangszín és a hangerő változtatása nem befolyásolja a felvételt.

3. Nyomja meg a ● felvétel gombot (25), (az ▶ lejátszás gomb vele együtt automatikusan lenyomódik). A felvétel elkezdődik. Ezzel együtt automatikusan törlődik minden korábbi felvétel.

4. A II szünet gombbal (20) a felvételt rövid időre megszakíthatja, vagy az ■ / ▲ stop/kivetőgombbal (21) leállíthatja.

CD/MP3-k lejátszása

CD-t az alábbi módon játszhat le

1. Állítsa a (6) funkcióválasztó kapcsolót „CD/MP3“.
2. A CD-tartó rekesz felnyitásához nyomja meg a ▲ (nyitás) gombot (12)!
3. Helyezzen be egy CD-t címkéjével felfelé, és zárja le a CD-tartót!
4. A CD megszólaltatásához nyomja meg az PLAY/PAUSE gombot (14) (1 a távkapcsolón)! A készülék az első számtól kezdve lejátssza az egész CD-t. Az éppen hallható dal ►-ként ill. ► MP3-ként jelenik meg a kijelzőn (13).
5. A CD kivételéhez nyomja meg a STOP-gombot (17/2), az ▲ (nyitás) gombbal (12) nyissa fel a CD-fedelet, és óvatosan emelje le a korongot!

Egyébként tartsa a CD-tartó fedelét mindig zárva.

Figyelem:

• Ha nem a megfelelő oldalával felfelé helyezi be a lemezt, ill. ha nincs lemez a fi ókban, a display-n a „--“ jelentés villog, és a „no“ (nem) szó jelenik meg.
• A felhasználó által készített CD-k lejátszása a rendelkezésre álló szoftverek és CD- hordozók sokfélesége miatt nem garantálható.

A CD-gombok leírása

PLAY/PAUSE (lejátszás/szünet) (14/1)

Rövid időre megszakíthatja, majd újra indíthatja vele a lejátszást. A kijelzőn az ▶ szimbólum kezd el villogni. Ha a gombot ismét megnyomja, a lejátszás folytatódik.

SKIP DOWN/SKIP UP (16/15/3)

Bekapcsolt audio-CD vagy MP3-as formátumú CD esetén:

Az SKIP UP (15/3) gombbal a következő, ill. a következő utáni stb. számra ugorhat.

• Ha lenyomva tartja, folyamatos zenekeresés indul el.
• Tartsa lenyomva a gombot Stop üzemmódban, és indítsa el a folyamatos keresést, míg csak el nem jut a kívánt címig! Ha ezután megnyomja az PLAY/PAUSE (14/1) gombot, megkezdődik a cím lejátszása.

Az SKIP DOWN gombot (16/3) a következőképpen használhatja:

1 x megnyomva = Újra elölröl kezdi az éppen játszott számot.
2 x megnyomva = Az előző számra ugrik.
3 x megnyomva = Az egyik előtte lévő számot játssza stb. Ha lenyomva tartja, folyamatos zenekeresés indul el. Tartsa lenyomva a gombot Stop üzem- módban, és indítsa el a folyamatos keresést, míg csak el nem jut a kívánt címig! Ha ezután megnyomja az PLAY/PAUSE (14/1) gombot, megkezdődik a cím lejátszása.

Könyvtár kiválasztása (Csak MP3 formátumú CD-khez)

FOLDER DOWN (4 a távkapcsolón)

Ha lefelé kíván átváltani a következő albumra, lejátszás közben nyomja meg ezt a gombot! Rövid időre felvillan a kijelzés, pl. ALBUM 01, majd magától elkezdődik a CD lejátszása.

FOLDER UP (4 a távkapcsolón)

Ha felfelé kíván átváltani a következő albumra, lejátszás közben nyomja meg ezt a gombot! A rákövetkező lépéseket a fenti bekezdésben olvashatja.

Tudnivalók: ha a behelyezett MP3-as CD-n nincsenek könyvtárak, a kijelzön az ALBUM 001 felirat villog.

STOP (17/2)

Megállítja a CD-t.

MODE (10/5)

1x megnyomva = (REP ég) állandóan ismétli az éppen forgó számot.
2x megnyomva = (REP ALL ég) állandó ismétli az egész CD-t.
3x megnyomva = a display-n (13) megjelenik a RANDOM felirat és annak a címnek a száma, amely először szólal meg. Véletlenszerű sorrendben egymás után felhangzik az összes cím.
4x megnyomva = minden funkció megszűnik. Folytatódik a rendes lejátszó működés.

Csak MP3 formátumú CD-khez

1x megnyomva = állandóan ismétli az éppen futó számot (a display-n REP. jelenik meg).
2x megnyomva = állandóan ismétlődik a kijelölt MP3-as CD (a display-n REP. ALBUM jelenik meg). Egy bizonyos könyvtár kiválasztásához a fenti „Könyvtár kiválasztása“ alatt leírt résznek megfelelően járjon el.
3x megnyomva = állandóan ismétli az éppen feltett CD-t (a display-n REP. ALL jelenik meg).
4x megnyomva = a display-n (13) megjelenik a RANDOM, MP3 felirat és annak a címnek a száma, amely először szólal meg. Véletlenszerű sorrendben egymás után felhangzik az összes cím.
5x megnyomva = a funkció deaktiválódik, és a CD normal üzemmódban fut végig.

Figyelmeztetés: Néhány gomb mind a készüléken, mind a távirányítón megtalálható. Az azonos elnevezésű gombok azonos funkciót látnak el.

Programozott lejátszás

Tetszés szerint számsorrend programozását teszi lehetővé.

1. Nyomja meg a STOP gombot (17/2).
2. Nyomja meg a PROGRAM gombot (9/6). A display-n (13) "P01" (memóriahely) és a PROGRAM jelzés villog. Válassza ki a SKIP DOWN/SKIP UP gombokkal (15/16/3) a kívánt számot, és nyomja meg ismét a PROGRAM gombot (9/6)! A display-n a kijelzés a P02 memóriahelyre vált.

Tudnivaló: MP3 formátumú CD-k esetében az aktuális könyvtáron belül csak a számokat választja ki. Nyomja meg a FOLDER DOWN/UP gombot (a távirányítón a 4.) a könyvtár kiválasztásához.

1. Válassza ki ezután a SKIP DOWN/SKIP UP gombbal a következő számot, és nyomja meg ismét a PROGRAM gombot! Ismételje ezt a folyamatot mindaddig, míg az összes kívánt számot ki nem választotta.

Tudnivaló: MP3 formátumú CD-k esetében max. 10 számot lehet beprogramozni.

1. Nyomja meg a PLAY/PAUSE gombot (14/1)! Megindul a lejátszás. A kijelzőn sorban megjelennek a kiválasztott dalszámok és az ▶ ill. ▶ MP3 és PROGRAM kijelzések világítanak. Ugyanezzel a gombbal rövid időre félbe is szakíthatja a programot.

2. Ha egyszer megnyomja a STOP gombot (17/2), megszakad a lejátszás, de a program megmarad.

3. A program ismételt lejátszásához nyomja meg először 1-szer a PROGRAM gombot (9/6) PLAY/PAUSE (14/1).

4. A program törléséhez kb. 3 mp-ig tartsa lenyomva Stop üzemmódban a STOP gombot (17/2). A PROGRAM ellenőrző lámpa kialszik.

Miután a készülék az összes beprogramozott számot lejátszotta, magától leáll. A programozott sorrend mindaddig megmarad a memóriában, amíg csak át nem kapcsol egy másik üzemmódra, vagy ki nem veszi a CD-t a fi ókból, ill. ki nem kapcsolja a készüléket.

Lehetősége van arra, hogy a beprogramozott címeket a REPEAT funkcióval kombinálja. Miután befejezte a programozást, és elindította a készüléket, nyomja meg a MODE gombot (10) legfeljebb 3-szor, és így a „MODE“ (ismétlés) fejezetekben leírtak szerint működtethető a funkció.

MP3-as formátumú zene lejátszása

Ezzel a készülékkel MP3-as formátumban is le lehet játszani zenedarabokat. A készülék ezenkívül az alábbi forgalomban lévő CD-típusokat támogatja: CD, CD-RW, CD-R.

A készülékkel MP3-as CD-k is lejátszhatók. Az ilyen CD-ken tömörítve akár 200 szám is tárolható. A készülék automatikusan felismeri az MP3-as CD-t (a kijelzőn az összes dalszám és MP3-ak száma jelenik meg). Az ilyen CD-k lejátszásakor ugyanúgy kell eljárni, ahogyan a CD-k/MP3 címszó alatt olvas-ható. Címek programozását szintén ugyanúgy lehet elvégezni, ahogyan a "Programozott lejátszás" címszó alatt már leírtuk.

Kérjük, vegye fi gyelembe:

Sokféle másolási és komprimálási eljárás, valamint minőségi különbség fordulhat elő CD-knél és másolt CD-knél.

Továbbá a zeneipar nem tart be semmilyen szabványt sem (másolásvédelem).

Ezekből az okokból kifolyólag a CD-k és MP3-as CD-k lejátszásakor esetenként gondok adódhatnak. Ez nem jelenti azt, hogy a készülék hibásan működik.

Tisztítás és karbantartás

• Tisztítás előtt húzza ki a hálózati dugaszt a konnektorból!
• Külső foltokat, adalékanyag nélküli enyhén nedves ruhával lehet letörölni.

Zavarelhárítás

Tünet Ok Megoldás
A CD-t nem lehet lejátszani.	Nincs betéve, vagy hibásan van betéve a CD.	Győződjék meg róla, hogy a diszk úgy van-e behelyezve, hogy a rajta lévő felirat felfelé néz.
A CD lejátszás közben ugrik.	Ellenőrizze, hogy nincsenek-e a diszken ujjlenyomatok, szennyeződés vagy karcolás!	Tisztítsa meg a diszket puha ruhával úgy, hogy a ruhát a diszk középétől a széle felé húzza.

Müszaki adatok

Modell: ....MC 1028 CD/MP3

Feszültségellátás: 230 V, 50 Hz

Kimeneti teljesítmény:.... 100 W PMPO

Védelmi osztály:...... II

Rádiórész:

Frekvenciatartományok: .....URH / FM 88,0 \~ 108,0MHz

Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriztük, és a legújabb biztonságtechnikai előírások szerint készült.

Megjegyezzük az esetleges müszaki változásokat!

Garancia

Garanciális igényeivel forduljon, kérem, a szerződéses kereskedőjéhez!

A garancia igazolására a pénztári nyugta szolgál. E nélkül az igazolás nélkül sem díjmentes csere, sem díjtalan javítás nem végezhető.

Garanciális esetben eredeti csomagolásában adja át az alapkészüléket a pénztári bizonylattal együtt annak a kereskedőnek, akitől a készüléket vásárolta!

Sem az elhasználódó tartozékokban, ill. kopó alkatrészekben bekövetkező hibák, sem a tisztítás, karbantartás vagy a kopó alkatrészek cseréje nem esik a garancia hatálya alá, következésképp térítésköteles.

Illetéktelen beavatkozás a garancia megszűnését eredményezi.

A garanciális idő után

A garanciális idő eltelte után a megfelelő szakkereskedésben vagy javítószolgálatnál végeztethet térítésköteles javításokat.

A „kuka“ piktogram jelentése

Kímélje környezetünket, az elektromos készülékek nem a háztartási szemétbe valók!

Használja az elektromos készülékek ártalmatlanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni!

Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás“ gyakorolhat a környezetre és az emberi egészségre.

Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesítésének egyéb formáíhoz.

Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket.
