DCS165N - Fűrész Defort - Ingyenes használati útmutató

Termék típusa	Körfűrész
Márka	Defort
Modell	DCS165N
Hálózati feszültség	230 V / 240 V (220 V-val is kompatibilis)
Kettős szigetelés	Igen, EN50144 szabvány szerint (nincs szükség földelésre)
Hangnyomásszint	< 95,4 dB(A)
Hangteljesítményszint	< 106,4 dB(A)
Rezgés (kéz-kar módszer)	< 4,4 m/s²
Fő funkciók	Hosszanti és keresztirányú egyenes vágások, ferde vágás 45°-ig
Vágható anyagok	Fa, nem vas fémek, könnyű építőanyagok, műanyagok
Vágási mélység	Állítható (kevesebb, mint egy teljes fog látszódjon a munkadarab alatt)
Vágási szög	Állítható 45°-ig
Párhuzamos vezető	Tartozék, állítható
Hasítókés	Beépített
Alsó védőburkolat	Rugós automatikus záródású
Biztonság	Kapcsoló, csúszásmentes felületek, alsó védőburkolat, hasítókés, párhuzamos vezető
Karbantartás és tisztítás	Tisztítsa puha ruhával, szükség esetén szappanos vízzel; ne használjon oldószereket; nincs szükség további kenésre
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot a helyi SBM Group forgalmazóval a pótalkatrészekért
Általános információk	Megfelel az EN 55014, EN 61000, EN 60745, EN 60825 szabványoknak; CE tanúsítványok

Gyakran ismételt kérdések - DCS165N Defort

Milyen anyagokat vághatok a Defort DCS165N fűrésszel?

Ez a fűrész fa, nem vas fémek, könnyű építőanyagok és műanyagok vágására alkalmas. Ne használjon gyorsacél (HSS) pengéket vagy köszörűkorongokat.

Hogyan állítsam be a vágási mélységet?

Használja a vágási mélység beállító kart (3-as a rajzon). A pengének kevesebb, mint egy teljes foggal kell túlnyúlnia a munkadarab alatt a biztonságos vágás érdekében.

Hogyan kerüljem el a visszarúgást (kickback)?

Tartsa szorosan a fűrészt két kézzel, álljon a penge oldalánál, támassza meg a nagy munkadarabokat, használjon párhuzamos vezetőt, és ne erőltesse a vágást. Elakadás esetén azonnal engedje el a kapcsolót.

Szükséges a fűrész földelése?

Nem, a szerszám kettős szigetelésű az EN50144 szabvány szerint. Nincs szükség földelő vezetékre.

Milyen hálózati feszültséget használjak?

A szerszám 230V vagy 240V feszültségre készült, de 220V-on is működhet. Ellenőrizze az adattáblát.

Hogyan tisztítsam és karbantartsam a fűrészt?

Rendszeresen tisztítsa a védőburkolatot puha ruhával, lehetőleg minden használat után. Makacs szennyeződés esetén használjon szappanos vízzel megnedvesített ruhát. Soha ne használjon oldószereket, mint benzint vagy alkoholt. Nincs szükség további kenésre.

Használhatok nem eredeti pótpengéket?

Az SBM Group kizárólag eredeti tartozékok használatát javasolja. A pengéknek pontosan meg kell egyeznie a rögzítési méretekkel (átmérő és furatátmérő) az irányítás elvesztésének kockázatának elkerülése érdekében.

Mit tegyek, ha a penge elakad?

Azonnal engedje el a kapcsolót, és tartsa a fűrészt mozdulatlanul, amíg a penge teljesen le nem áll. Soha ne húzza vissza a fűrészt, amíg a penge forog. Azonosítsa és szüntesse meg az elakadás okát az újraindítás előtt.

Hogyan használjam helyesen az alsó védőburkolatot?

Minden használat előtt ellenőrizze, hogy az alsó védőburkolat szabadon és azonnal záródik-e. Soha ne rögzítse a védőburkolatot nyitott helyzetben. Merülő vágásokhoz húzza vissza kézzel a fogantyú segítségével, majd engedje el, amint a penge belép a munkadarabba.

Miért magas a zajszint?

A hangnyomásszint meghaladhatja a 85 dB(A)-t. Mindig viseljen fülvédőt hallása védelme érdekében. A mért érték nyomásban 95,4 dB(A), teljesítményben 106,4 dB(A) alatt van.

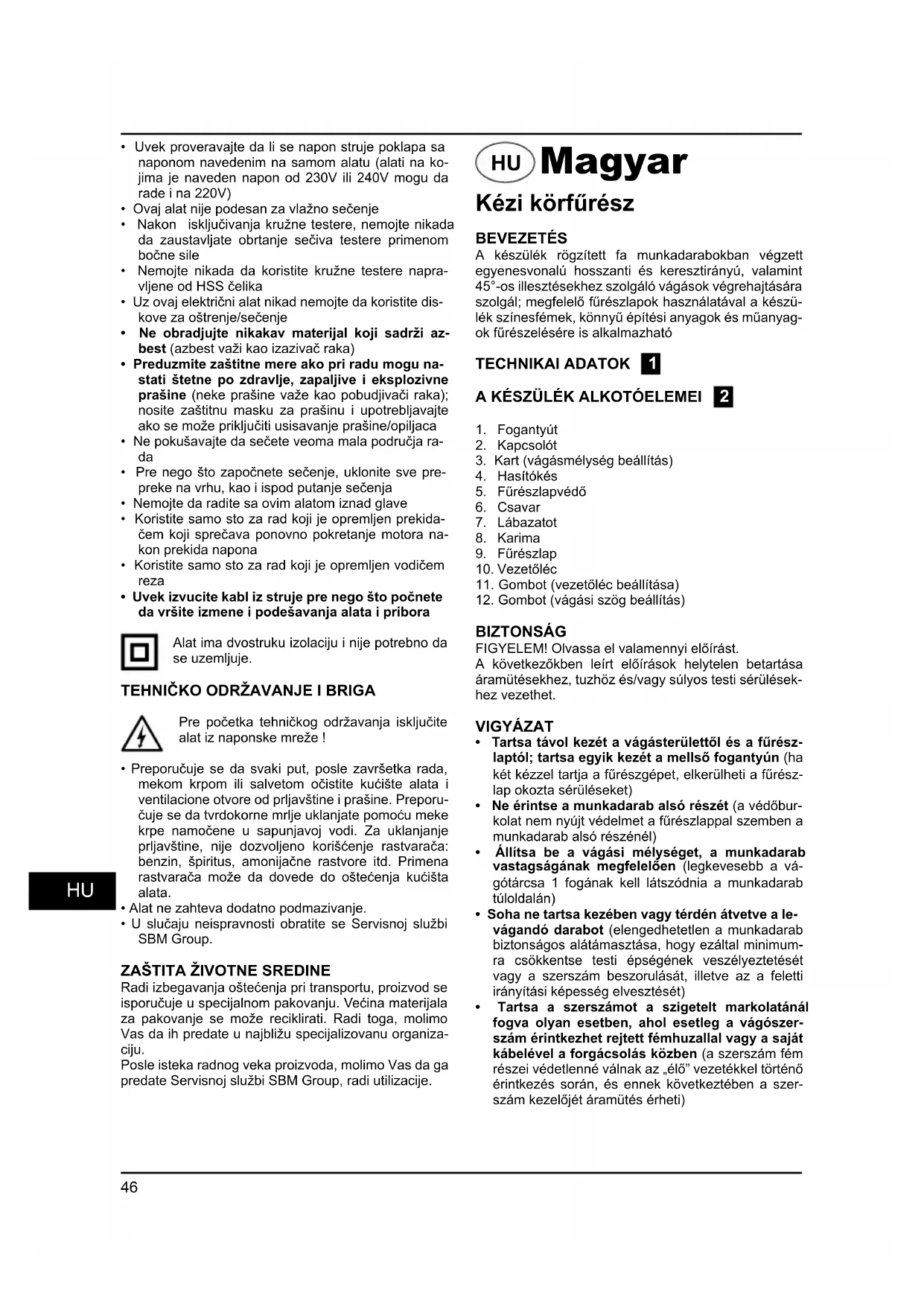

HASZNÁLATI ÚTMUTATÓ DCS165N Defort

A készülék rögzített fa munkadarabokban végzett egyenesvonalú hosszanti és keresztirányú, valamint 45°-os illesztésekhez szolgáló vágások végrehajtására szolgál; megfelelő fűrészlapok használatával a készülék színesfémek, könnyű építési anyagok és műanyagok fűrészelésére is alkalmazható

MŰSZAKI ADATOK 1

A KÉSZÜLÉK ALKOTÓELEMEI 2

1. Fogantyú
2. Kapcsoló
3. Kar (vágásmélység beállítás)
4. Hasítókés
5. Fűrészlapvédő
6. Csavar
7. Lábazat
8. Karima
9. Fűrészlap
10. Vezetőléc
11. Gomb (vezetőléc beállítása)
12. Gomb (vágási szög beállítás)

BIZTONSÁG

FIGYELEM! Olvassa el valamennyi előírást.

A következőkben leírt előírások helytelen betartása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

VIGYÁZAT

Tartsa távol kezét a vágásterülettől és a fűrészlaptól; tartsa egyik kezét a mellső fogantyún (ha két kézzel tartja a fűrészgépet, elkerülheti a fűrészlap okozta sérüléseket) - Ne érintse a munkadarab alsó részét (a védőburkolat nem nyújt védelmet a fűrészlappal szemben a munkadarab alsó részénél) - Állítsa be a vágási mélységet, a munkadarab vastagságának megfelelően (legalább a vágótárcsa 1 fogának kell látszania a munkadarab túloldalán) - Soha ne tartsa kezében vagy térdén átvetve a levágandó darabot (elengedhetetlen a munkadarab biztonságos alátámasztása, hogy ezáltal minimumra csökkentse testi épségének veszélyeztetését vagy a szerszám beszorulását, illetve az a feletti irányítási képesség elvesztését) Tartsa a szerszámot a szigetelt markolatánál fogva olyan esetben, ahol esetleg a vágószerszám érintkezhet rejtett fémhuzallal vagy a saját kábelével a forgácsolás közben (a szerszám fém részei védtelenné válnak az „élő” vezetékekkel történő érintkezés során, és ennek következtében a szerszám kezelőjét áramütés érheti)

Hasítás esetén mindig használjon vezetőléct vagy egy egyenes élvezetőt (ez javítja a forgácsolás pontosságát és csökkenti a fűrészlap berágódásának lehetőségét) Használjon mindig a szerszámtengely méretének és alakjának megfelelő furattal rendelkező fűrészlapot (rombusz vagy kör alakú) (a fűrészgép illesztőcsapjára pontatlanul illeszkedő fűrészlapok excentrikusan forognak, és az irányíthatóság elvesztését okozzák) - Soha ne használjon sérült, vagy pontatlan méretű alátéteket vagy csavarokat (a fűrészlap alátéteit és a csavart - az optimális és biztonságos üzemeltetés érdekében - kimondottan a berendezéshez tervezték)

VISSZAÜTÉS - OKOK

A visszaütés egy olyan hirtelen reakciója a beékelődött, berágódott vagy nem tengelyvonalban illeszkedő fűrészlapnak, amely a kontrollálhatatlanná vált szerszám felemelkedését, illetve a szerszámnak a munkadarabból, a használó felé történő kiugrását eredményezi - Amikor a vágási rés behúzásakor a fűrészlap beszorul illetve erősen berágódik, a fűrészlap forgása lelassul, és a motor-visszahatás a szerszámot rohamosan a szerszám használójának irányába kényszeríti Ha a fűrészlap elferdül vagy a vágási résből kilép, a fűrészlap felső részénél lévő fogak belekaphatnak a fa felületébe, mely a fűrészlapnak a vágási résből történő kiugrását és a szerszámnak a használó irányába történő visszaütését eredményezi

VISSZAÜTÉS - MEGELŐZÉS A SZERSZÁM KEZELŐJE RÉSZÉRŐL

A visszaütés a szerszám helytelen és/vagy nem rendeltetésszerű használatából illetve rendellenes körülményekből fakad, és az alább javasolt megfelelő elővigyázatosság betartása révén elkerülhető

Használat közben fogja a szerszámot két kézzel, és karjai úgy helyezkedjenek el, hogy ellenálljanak a visszaütés következtében fellépő erőknek; ügyeljen arra, hogy teste a vágótárcsa jobb vagy bal oldalán helyezkedjen el, és sohasem a fűrészlappal egyvonalban (a visszaütő erő következtében a szerszám hátrafelé ugorhat, amelyet azonban a fentiekben leírt biztonsági óvintézkedésekkel a felhasználó biztonsággal uralhat, amennyiben betartja ezeket). A fűrészlap beékelődése, vagy a vágási folyamat bármely okból történő megszakadása esetén, engedje el a kioldó gombot, és tartsa mozdulatlanul a fűrészgépet az anyagban, amíg a fűrészlap teljesen le nem áll; soha ne húzza visszafelé a fűrészlapot, illetve ne próbálja eltávolítani a szerszámot a munkadaraból a fűrészlap mozgó állapotában, vagy a szerszám esetleges visszaütése során (vizsgálja ki az okot, és tegyen megfelelő lépéseket a fűrészlap beszorulásának megelőzése érdekében; kerülje a szögek/csavarok elvágását).

A forgácsolás újraindításakor helyezze a fűrészlapot a vágási résbe, és ellenőrizze, hogy a fogak ne legyenek beakaszkodva a munkadarabba (ha a fűrészlap szorul, előfordulhat, hogy a szerszám újraindításakor a fűrészlap szabálytalanul kiugrik a vágási résből, vagy a szerszám visszaüt). - A nagyméretű lemezeket támaszsza alá, hogy ennek révén minimumra csökkentse a fűrészlap beékelődésének és a visszaütésnek a rizikóját (a nagyméretű lemezek saját súlyuknál fogva hajlamosak a behajlásra; a lemezt, közel a vágásvonalhoz és a lemez széléhez, mindkét végén alá kell támasztani). - Ne használjon életlen vagy megrongálódott fűrészlapot (az életlen vagy helytelenül illesztett fűrészlap keskeny vágási rést hoz létre, amely túlzott súrlódást, a fűrészlap beragadását és visszaütést eredményez). - A forgácsolás megkezdése előtt a vágásmélységet és a vágási szöget beállító rögzítő karokat meg kell szorítani, illetve rögzíteni kell (ha a vágási művelet során a fűrészlap-beállítás elcsúszik, előfordulhat, hogy a fűrészlap beszorul, vagy a szerszám visszaüt). Különös elővigyázatosságra van szükség egy falba vagy egyéb holttérbe történő beszúró forgácsolás esetén (a kiálló fűrészlap belevághat olyan tárgyakba, amely a szerszám visszaütését eredményezheti).

FIGYELEM!

• Minden egyes használat előtt ellenőrizze az alsó fűrészlapvédő pajzsot annak megfelelő csukódása szempontjából.
• Ne üzemeltesse a szerszámot, ha az alsó fűrészlapvédő pajzs nem mozog szabadon, illetve nem csukódik be azonnal.
• Soha ne rögzítse vagy kösse ki az alsó fűrészlapvédő pajzsot annak nyitott állapotában. Ha a szerszám véletlenül leesik, az alsó fűrészlapvédő pajzs behorpadhat; ez esetben emelje fel a pajzsot a visszahúzó fogantyúnál fogva, és ellenőrizze a burkolatot, hogy az szabadon mozogjon, illetve ne érintse a fűrészlapot vagy a szerszám más részét egyetlen vágásmélység/-szög esetén sem. Ellenőrizze az alsó fűrészlapvédő pajzs rugójának működését; ha a védőburkolat és a rugó nem működik rendesen, használat előtt szervizelni kell a szerszámot (előfordulhat, hogy az alsó fűrészlapvédő pajzs lassan működik a megsérült alkatrészek, tapadós bevonat, lerakódott anyagrészecskék miatt).
• Az alsó fűrészlapvédő pajzsot csak olyan sajátos helyzetben szabad kézzel lehajtani, mint pl. beszúró vagy összetett forgácsolás; emelje meg az alsó pajzsot a visszahúzó fogantyúnál fogva, és amint a fűrészlap behatol az anyagba, engedje el (minden más vágási művelet esetén az alsó fűrészlapvédő pajzsnak automatikusan kell működnie).
• Mielőtt a szerszámot a munkapadra vagy a földre helyezné, minden esetben ellenőrizze, hogy az alsó fűrészlapvédő pajzs fedi-e a fűrészlapot (egy védetlen fűrészlap, vagy egy lelassuló mozgás a fűrészlap visszafelé történő mozgását eredményezi, elvágva mindent ami az útjába kerül; legyen tudatában a kioldó gomb elengedése és a fűrészlap leállása között eltelő időtartamnak).
• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy más hasonló tárgy sérüléseket ne okozzon, ezeket a munkálatok megkezdése előtt távolítsa el. A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele.
• Hosszabbítókábel használata esetén ügyelni kell arra, hogy a vezeték teljesen le legyen tekerve és legalább 16 A-es legyen.
• Amennyiben készüléke hirtelen megáll vagy a normálistól eltérő működést ill. szokatlan, idegen, furcsa zajokat észlel, úgy a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból. Az SBM Group cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését.
• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma.
• Soha ne használja a készüléket az eredeti védőburkolat nélkül. A készüléket csak 16 éven felüli személy használhatja.
• Munka közben a zaj meghaladhatja a 85 dB(A) értéket; használjon fülvédőt. Ha a kábel munka közben megsérül vagy el van vágva, ne érjen a kábelhez, hanem azonnal húzza ki a konnektorból.
• Soha ne használja a szerszámot, ha a kábel sérült: cseréltesse ki szakértővel.
• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a szerszám adattábláján feltüntetett értékkel (a 230V vagy 240V jelzésű gépek 220V feszültségre is csatlakoztathatók).
• Ez a készülék nedves vágási munkálatokhoz nem használható. A készülék kikapcsolása után a fűrészlap leállását semmilyen külső behatással (kézzel, valamely tárggyal) ne kísérelje meg gyorsítani.
• Soha ne használja készülékét HSS acélból készült fűrészlappal. Ehhez a készülékhez ne használjon csiszoló- vagy pácorongot.
• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van).
• Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek (egyes porfajták rákkeltő hatásúak); viseljen porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berendezéshez, egy por-/forgácselszívó berendezést.
• Ne próbáljon nagyon kisméretű munkadarabot vágni.
• Mielőtt elkezdené a vágást, távolítson el minden akadályt a vágási vonal elől.
• A géppel ne dolgozzon feje felett.
• Kizárólag integrált kapcsolóval ellátott körfűrészasztalt használjon, amely egy esetleges áramszünet után megakadályozza a gép újraindítását.
• Kizárólag integrált hasítóékkel ellátott körfűrészasztalt használjon.
• Mindig húzza ki a dugaszolóaljzatot, mielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán.

A készülék az EN50144 rendelkezéssel összhangban duplán szigetelt, emiatt földelésre nincs szükség.

KARBANTARTÁS

Győződjön meg róla, hogy a készülék nincs áram alatt, amikor a motoron karbantartási munkát végez.

A SBM Group készülékeket hosszú élettartamra és minimális karbantartási igénnyel tervezték. A folyamatos, kielégítő működés a rendszeres ápoláson és tisztításon múlik.

Rendszeresen, lehetőleg minden használat után puha ronggyal tisztítsa le a készülék házát. A szellőzőnyílásokat óvja portól és szennyeződéstől. Használjon szappanos vízzel megnedvesített puha rongyot, ha a szennyeződést nem lehet eltávolítani. Soha ne használjon oldószereket, pl. petrolkémiai anyagokat, alkoholt, ammóniás vizet stb. Az oldószerek károsíthatják a műanyag részeket.

A készülék nem igényel kiegészítő kenést.

Ha meghibásodást észlel, keresse fel helyi SBM Group viszonteladóját.

KÖRNYEZETVÉDELEM

A szállításból eredő lehetséges károk csökkentésére a gépet erős csomagolásban szállítják. A csomagolás nagy részt újra felhasználható anyagból készült. Használja ki tehát a csomagolás újrahasznosításának lehetőségét. A már felesleges készülékeket vigye el a helyi SBM Group viszonteladóhoz. Itt biztosított környezetbarát ártalmatlanításuk.

BEVEZETÉS

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék a következő szabványoknak vagy kötelező hatósági előírásoknak megfelel: EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-11:200; EN 55014-2:1997+A1; EN 60745-1:2006; EN 60745-2-5:2007; EN 60825-1:1994+A1+A2 a 2006/42/EWG, 2006/95/EWG, 2004/108/EWG. előírásoknak megfelelően.

ZAJ/REZGÉS Az EN 60 745 alapján végzett mérések szerint ezen készülék hangnyomás szintje <95,4 dB(A) a hangteljesítmény szintje <106,4 dB(A) (normalitás: 3 dB), a kézre ható rezgésszám <4,4 m/s².

Termékkezelés

V. Nosik

SBM group GmbH

Kurfürstendamm 21

A kiselejtezett elektromos készülékek értékes nyersanyagokat tartalmaznak, és erre figyelemmel nem tartoznak a háztartási hulladék körébe! A gyártó minden felhasználót arra kér, hogy a maga részéről is tegyen meg mindent a költségkímélés és környezetvédelem érdekében, és a kiselejtezett készüléket adja át az erre a célra kialakított visszavételi helyen, amennyiben van ilyen a környéken.
