Tuotetyyppi	Pyörösaha
Merkki	Defort
Malli	DCS165N
Verkkojännite	230 V / 240 V (yhteensopiva myös 220 V)
Kaksoiseristys	Kyllä, EN50144:n mukainen (maadoitusta ei tarvita)
Äänenpainetaso	< 95,4 dB(A)
Äänitehotaso	< 106,4 dB(A)
Tärinä (käsi-käsivarsi -menetelmä)	< 4,4 m/s²
Päätoiminnot	Pituus- ja poikkileikkaukset, jiirileikkaukset 45° asti
Sahattavat materiaalit	Puu, ei-rautametallit, kevyet rakennusmateriaalit, muovit
Leikkaussyvyys	Säädettävä (alle yksi täysi hammas näkyvissä työkappaleen alla)
Leikkauskulma	Säädettävä 45° asti
Yhdensuuntaisohjain	Mukana, säädettävä
Halkaisuveitsi	Integroitu
Alasuojus	Automaattinen jousipalautteinen sulkeutuminen
Turvallisuus	Liipaisin, liukuestepinnat, alasuojus, halkaisuveitsi, yhdensuuntaisohjain
Huolto ja puhdistus	Puhdista pehmeällä liinalla, tarvittaessa saippuavedellä; ei liuottimia; ei lisävoitelua
Varaosat ja korjattavuus	Ota yhteyttä paikalliseen SBM Group -jälleenmyyjään varaosien saamiseksi
Yleiset tiedot	Standardien EN 55014, EN 61000, EN 60745, EN 60825 mukainen; CE-sertifikaatit

Usein kysytyt kysymykset - DCS165N Defort

Mitä materiaaleja voin leikata Defort DCS165N -sahalla?

Tämä saha on suunniteltu leikkaamaan puuta, ei-rautametalleja, kevyitä rakennusmateriaaleja ja muoveja. Älä käytä pikateräslaippoja (HSS) tai hiomalaikkoja.

Kuinka säädän leikkaussyvyyden?

Käytä leikkaussyvyyden säätövivusta (kaavion osa 3). Terän tulee ulottua alle yhden täyden hampaan verran työkappaleen alle optimaalisen turvallisuuden varmistamiseksi.

Kuinka vältän takapotkun?

Pidä sahaa tiukasti molemmin käsin, asetu terän sivulle, tue suuria työkappaleita, käytä yhdensuuntaisohjainta ja älä pakota leikkausta. Vapauta liipaisin heti, jos terä juuttuu.

Tarvitseeko saha maadoitusta?

Ei, työkalu on kaksoiseristetty standardin EN50144 mukaisesti. Maadoitusjohtoa ei tarvita.

Mitä verkkojännitettä käytetään?

Työkalu on suunniteltu 230V tai 240V jännitteelle, mutta se toimii myös 220V jännitteellä. Tarkista arvokilpi.

Kuinka puhdistan ja huollan sahaa?

Puhdista suojus säännöllisesti pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Hankalien tahrojen poistoon käytä saippuaveteen kostutettua liinaa. Älä koskaan käytä liuottimia, kuten bensiiniä tai alkoholia. Lisävoitelua ei tarvita.

Voinko käyttää muita kuin alkuperäisiä varaosia?

SBM Group suosittelee käyttämään vain alkuperäisiä tarvikkeita. Terien on vastattava tarkasti kiinnitysmitoiltaan (halkaisija ja reikä) hallinnan menettämisen riskin välttämiseksi.

Mitä tehdä, jos terä juuttuu?

Vapauta liipaisin välittömästi ja pidä sahaa paikallaan, kunnes terä on pysähtynyt täysin. Älä koskaan vedä sahaa taaksepäin terän pyöriessä. Tunnista ja poista juuttumisen syy ennen uudelleenkäynnistystä.

Kuinka käytän alasuojusta oikein?

Tarkista ennen jokaista käyttöä, että alasuojus sulkeutuu vapaasti ja välittömästi. Älä koskaan lukitse suojusta auki-asentoon. Upotusleikkauksissa vedä sitä käsin kahvasta, ja vapauta se heti, kun terä on uponnut työkappaleeseen.

Miksi äänitaso on korkea?

Äänenpainetaso voi ylittää 85 dB(A). Käytä aina kuulosuojaimia suojataksesi kuuloasi. Mitattu arvo on alle 95,4 dB(A) paineena ja 106,4 dB(A) tehona.

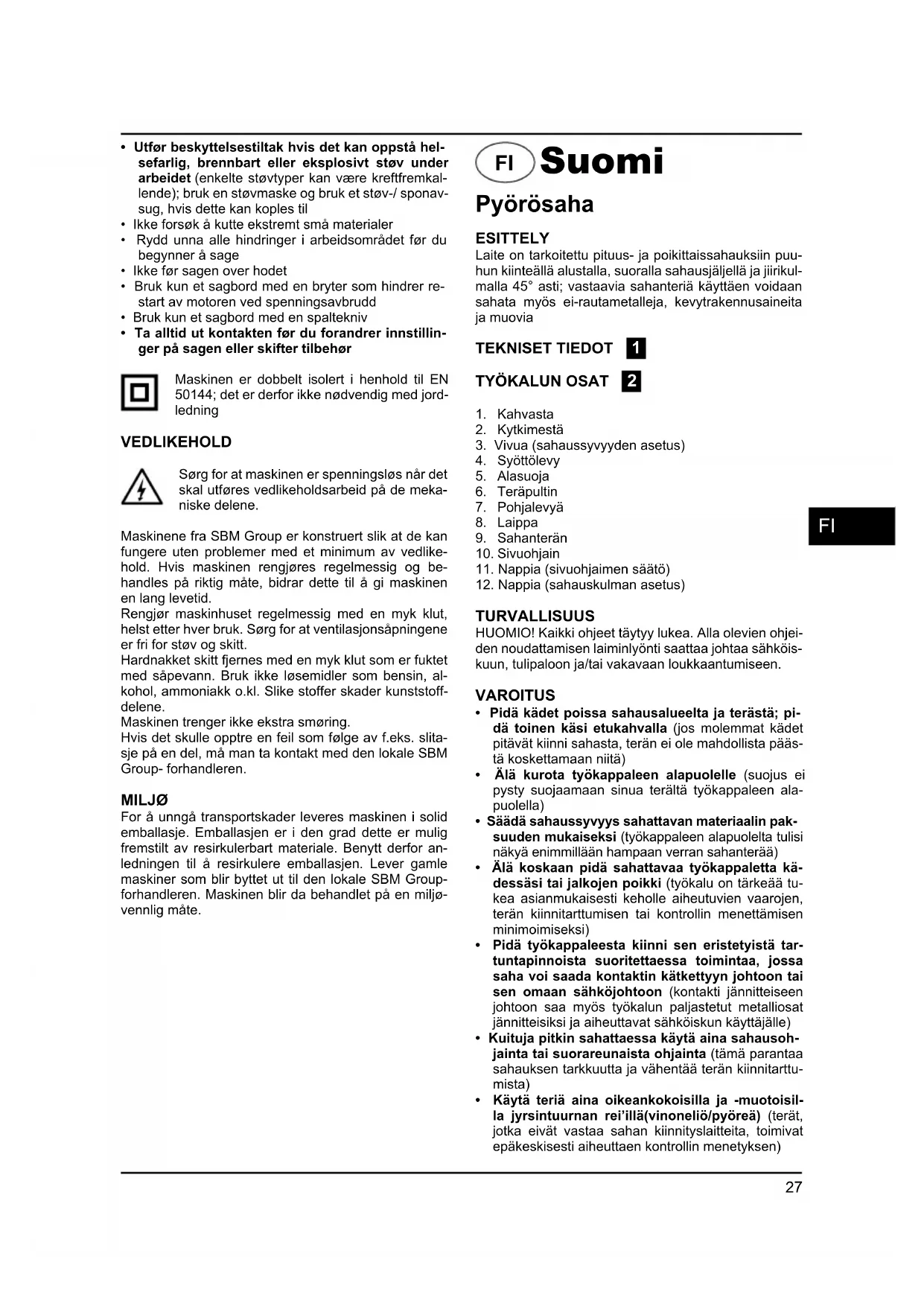

KÄYTTÖOHJE DCS165N Defort

Laite on tarkoitettu pituus- ja poikittaissahauksiin puuhun kiinteällä alustalla, suoralla sahausjäljellä ja jiirikulmalla 45° asti; vastaavia sahanteriä käyttäen voidaan sahata myös ei-rautametalleja, kevytrakennusaineita ja muovia.

TEKNISET TIEDOT

TYÖKALUN OSAT

1. Kahvasta
2. Kytkimestä
3. Vivusta (sahaussyvyyden asetus)
4. Syöttölevy
5. Alasuojusta
6. Teräpultista
7. Pohjalevyä
8. Laippa
9. Sahanterän
10. Sivuohjain
11. Nappia (sivuohjaimen säätö)
12. Nappia (sahauskulman asetus)

TURVALLISUUS

HUOMIO! Kaikki ohjeet on luettava. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

VAROITUS

• Pidä kädet poissa sahausalueelta ja terästä; pidä toinen käsi etukahvalla (jos molemmat kädet pitävät kiinni sahasta, terän ei ole mahdollista päästä koskettamaan niitä).
• Älä kurkota työkappaleen alapuolelle (suojus ei pysty suojaamaan sinua terältä työkappaleen alapuolella).
• Säädä sahaussyvyys sahattavan materiaalin paksuuden mukaiseksi (työkappaleen alapuolelta tulisi näkyä enimmillään hampaan verran sahanterää).
• Älä koskaan pidä sahattavaa työkappaletta kädessä tai jalkojen poikki (työkalu on tärkeää tukea asianmukaisesti keholle aiheutuvien vaarojen, terän kiinnitarttumisen tai kontrollin menettämisen minimoimiseksi).
• Pidä työkappaleesta kiinni sen eristetyistä tartuntapinnoista suoritettaessa toimintaa, jossa saha voi saada kontaktin piilotettuun johtoon tai sen omaan sähköjohtoon (kontakti jännitteiseen johtoon saa myös työkalun paljastetut metalliosat jännitteisiksi ja aiheuttaa sähköiskun käyttäjälle). Kuituja pitkin sahattaessa käytä aina sahausohjainta tai suorareunaista ohjainta (tämä parantaa sahauksen tarkkuutta ja vähentää terän kiinnitarttumista).
• Käytä teriä aina oikeankokoisilla ja -muotoisilla jyrsintuurnan rei'illä (vinoneliö/pyöreä) (terät, jotka eivät vastaa sahan kiinnityslaitteita, toimivat epäkeskisesti aiheuttaen kontrollin menetyksen).
• Älä koskaan käytä vaurioituneita tai vääriä terän valirenkaita tai pultteja (terän valirenkaat ja pultti on suunniteltu erityisesti sahaasi varten optimaalisen suoritustason ja turvallisen toiminnan varmistamiseksi).

TAKAPOTKUN SYYT

• Takapotku on äkillinen reaktio puristettuun, kiinnitarttuneeseen tai väärin kohdistettuun sahanterään nähden saaden aikaan kontrollin menettäneen sahan nousun ylös ja ulos työkappaleesta kohti käyttäjää. Kun terä on puristettu tai kiinnitarttunut tiukasti halkaisun sulkeutuessa, terä pysähtyy ja moottorin reaktio ajaa laitteen nopeasti taaksepäin käyttäjää kohti.
• Jos terä vääntyy tai on kohdistettu väärin sahaukseen, terän takareunassa olevat hampaat voivat pureutua puun yläpintaan saaden aikaan terän nousun halkaisusta ja hypähdyksen taaksepäin kohti käyttäjää.

TAKAPOTKU – VAROTOIMET KÄYTTÄJÄN TURVALLISUUDEN SUOJELEMISEKSI

Takapotkun aiheuttaa työkalun väärinkäyttö ja/tai virheelliset toimintamenetelmät; se voidaan välttää ryhtymällä seuraavassa kuvattuihin varotoimiin.

• Pidä kädensijasta/-sijoista tiukasti kiinni ja pidä vartalosi ja käsivartesi asennossa, jossa voit hallita mahdollisesta takapotkusta aiheutuvaa voimaa. Pidä vartalosi sahanterälinjan jommalla kummalla puolella, älä sahanterän linjalla (mahdollinen takapotku saattaa aiheuttaa sahan hyppäämisen taaksepäin, mutta tämä on käyttäjän hallittavissa, mikäli siihen varaudutaan ja laitteesta pidetään oikeaoppisesti kiinni). Kun terä on tarttunut kiinni tai kun sahaus keskeytetään jostakin syystä, vapauta liipaisin ja pidä saha liikkumattomana materiaalissa, kunnes terä pysähtyy täysin. Älä koskaan yritä poistaa sahaa työkappaleesta tai vetää sahaa taaksepäin terän liikkuessa, muuten voi aiheutua takapotku. Tutki tapausta ja ryhdy tarvittaviin toimenpiteisiin terän kiinnitarttumisen aiheuttavan syyn eliminoimiseksi. Vältä sahausta nauloihin tai ruuveihin. Kun saha käynnistetään uudelleen työkappaleessa, aseta terä keskelle halkaisua ja tarkista, että sahan terät eivät ole kiinni materiaalissa. Jos sahan terä on tarttunut kiinni, se voi ponnahtaa ylös tai saada aikaan takapotkun työkappaleesta sahaa uudelleenkäynnistettäessä.
• Tue suuret paneelit terän puristus- ja takapotkuriskin minimoimiseksi. Suuret paneelit pyrkivät painumaan oman painonsa voimasta; tuet on asetettava molemmille puolille paneelia sahauslinjan ja paneelin reunan lähelle.
• Älä käytä tylsiä tai vaurioituneita teriä. Teroittamattomat tai väärin asetetut terät aiheuttavat kapean halkaisun seurauksena liiallista kitkaa, terän tartunnan ja takapotkun.
• Terän syvyyden ja vinouden säätöjen lukitusvipujen on oltava tiukalla ja turvallisesti lukittuina ennen sahauksen suorittamista. Jos terän asento muuttuu sahauksen aikana, seurauksena voi olla kiinnitarttuminen ja takapotku.
• Ole erityisen varovainen upotussahausta suoritettaessa seiniin tai muihin päällysteiden peittämiin alueisiin. Sisään työntyvä terä voi osua kohteisiin, jotka aiheuttavat takapotkun.

HUOMIO

• Tarkista aina ennen käyttöä, että alasuojus on suljettu kunnolla.
• Älä käytä sahaa, jos alasuojus ei liiku vapaasti eikä sulkeudu välittömästi.
• Älä koskaan kiilaa tai sido alasuojusta "auki"-asentoon.
• Jos saha pudotetaan vahingossa, alasuojus voi taipua. Nosta alasuojus kokoonvedettävää kahvaa käyttämällä ja varmista, että se liikkuu esteettä eikä kosketa terää eikä muita osia sahauskulmista ja -syvyyksistä riippumatta.
• Tarkista alasuojuksen jousen toiminta; jos suojus ja jousi eivät toimi kunnolla, ne on huollettava ennen käyttöä (alasuojuksen toiminta voi hidastua vaurioituneiden osien, tahmean lian tai lian kertymisen johdosta).
• Alasuojus on kokoonvedettävä manuaalisesti vain erityissahauksia varten, kuten upotussahaus tai jiirisahaus; nosta alasuojus kokoonvedettävää kahvaa käyttämällä ja alasuojus on vapautettava heti, kun terä syötyy materiaaliin (kaikissa muissa sahaustoimissa alasuojus toimii automaattisesti).
• Tarkista aina, että alasuojus peittää terän ennen sahan asettamista työpenkille tai lattialle (suojaamaton, liukuva terä voi kulkea taaksepäin ja sahata kaiken sen tielle tulevan materiaalin; muista, että terän pysähtyminen vie jonkin aikaa kytkimen vapauttamisen jälkeen).
• Työstettävässä materiaalissa olevat naulat, ruuvit ja muut aineet voivat aiheuttaa vahinkoa; poista ne ennen sahausta. Kun panet koneen pois, sammuta moottori ja varmista, että kaikki liikkuvat osat ovat pysähtyneet. Käytä tarkoitukseen sopivaa jatkojohtoa auki kelattuna ja varmista, että jatkojohto soveltuu 16 A:lle.
• Jos saha juuttuu kiinni tai jos huomaat siinä sähköisen tai mekaanisen vian, sulje se heti ja irrota pistotulppa pistorasiasta.
• SBM Group pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään alkuperäisiä tarvikkeita. Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku.
• Älä koskaan käytä konettasi ilman alkuperäisiä suojavarusteita.
• Alle 16-vuotiaan henkilön ei ole suositeltavaa käyttää tätä konetta.
• Työskenneltäessä melutaso saattaa ylittää 85 dB(A), jolloin suositellaan kuulosuojaimien käyttöä.
• Jos sähköjohto vahingoittuu tai katkeaa työn aikana, ei johtoa saa koskettaa, vaan pistotulppa on välittömästi irrotettava pistorasiasta.
• Älä käytä sahaa, kun johto on vioittunut, ja toimita se valtuutettuun huoltoliikkeeseen.
• Tarkista aina, että syöttöjännite on sama kuin työkalun nimilaatan osoittama jännite (työkalut, joiden jännitetaso on 230V tai 240V, voidaan kytkeä myös 220V tason jännitteeseen).

Tämä saha ei sovellu märkäsahaukseen. Sammutettuasi pyörösahan älä koskaan pysäytä sahanterää painamalla sitä sivuttaissuunnassa. Älä koskaan käytä pikateräksestä tehtyjä sahanteriä. Älä käytä hionta- tai jyrsintälevyjä tämän koneen kanssa. Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena). Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä (monia pölyjä pidetään karsinogeenisina); käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä. Älä sahaa pieniä työkappaleita. Poista kaikki esteet sahauslinjan ylä- ja alapuolelta ennen sahausta. Älä käytä sahaa pään yläpuolella. Käytä ainoastaan sahauspöytää, jossa on kytkin, joka estää moottorin uudelleen käynnistymisen sähkökatkon jälkeen. Käytä ainoastaan sahauspöytää, jossa on halkaisukiila. Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään säätöjä tai vaihdat tarviketta.

Koneessa on kaksinkertainen eristys EN50144:n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

SBM Group -koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne., koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee häiriö, esim. jonkin osan kulumisen johdosta, ota yhteyttä lähimpään SBM Group -jälleenmyyjään.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group -jälleenmyyjällesi, joka huolehtii ympäristöystävällisestä jätehuollosta.

Eesti

Ketassaag

SIHIPÄRANE KASUTAMINE

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardointiasiakirjojen vaatimusten mukainen: EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-11:2000; EN 55014-2:1997+A1; EN 60745-1:2006; EN 60745-2-5:2007; EN 60825-1:1994+A1+A2 seuraavien sääntöjen mukaisesti: 2006/42/ETY, 2006/95/ETY, 2004/108/ETY.

MELU/TÄRINÄ. Mitattuna EN 60745:n mukaan työkalun melutaso on < 95,4 dB(A) ja yleensä työkalun äänen voimakkuus on < 106,4 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus < 4,4 m/s² (käsi-käsivarsi -menetelmä).

EE VASTAVUSDEKLARATSIOON

Kinnitame ainuvastutajana, et see toode vastab järgmistele standarditele või normdokumentidele: EN 55014-1:2006; EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-11:2000; EN 55014-2:1997+A1; EN 60745-1:2006; EN 60745-2-5:2007; EN 60825-1:1994+A1+A2 vastavalt direktiividele 2006/42/EÜ, 2006/95/EÜ, 2004/108/EÜ.

MÜRA/VIBRATSIOON Vastavalt normile EN 60 745 läbi viidud mõõtmistele on antud seadme helirõhk < 95,4 dB(A) ja helivõimsus < 106,4 dB(A) (standardhälve: 3 dB), ja vibratsioon < 4,4 m/s² (käe-randme meetod).

LV ATBILSTĪBAS DEKLARĀCIJA STANDARTIEM

Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst standartiem vai standartizācijas dokumentiem EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-11:2000; EN 55014-2:1997+A1; EN 60745-1:2006; EN 60745-2-5:2007; EN 60825-1:1994+A1+A2 un ir saskaņā ar direktīvām 2006/42/EK, 2006/95/EK, 2004/108/EK.

TROKSNIS/VIBRĀCIJA Saskaņā ar standartu EN 60 745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir < 95,4 dB(A) un skaņas jaudas līmenis ir < 106,4 dB(A) (tipiskā izkliede: 3 dB), un vibrācijas intensitāte ir < 4,4 m/s² (strādājot rokas režīmā).

LT ATITIKTIES DEKLARACIJA

Mes atsakingai pareiškiame, kad šis gaminys atitinka tokius standartus ir normatyvinius dokumentus: EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-11:2000; EN 55014-2:1997+A1; EN 60745-1:2006; EN 60745-2-5:2007; EN 60825-1:1994+A1+A2 pagal EEB reglamentų 2006/42/EB, 2006/95/EB, 2004/108/EB nuostatas.

Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita). Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

YMPÄRISTÖNSUOJELU
