DCS165N - Zāģis Defort - Bezmaksas lietošanas instrukcija

Produkta veids	Ripzāģis
Zīmols	Defort
Modelis	DCS165N
Tīkla spriegums	230 V / 240 V (saderīgs arī ar 220 V)
Dubultā izolācija	Jā, saskaņā ar EN50144 (nav nepieciešams zemējums)
Skaņas spiediena līmenis	< 95,4 dB(A)
Skaņas jaudas līmenis	< 106,4 dB(A)
Vibrācija (rokas-pleca metode)	< 4,4 m/s²
Galvenās funkcijas	Gareniski un šķērseniski taisni griezumi, slīpie griezumi līdz 45°
Zāģējami materiāli	Koksne, krāsainie metāli, vieglie būvmateriāli, plastmasa
Griešanas dziļums	Regulējams (mazāk par vienu pilnu zobu redzamu zem sagataves)
Griešanas leņķis	Regulējams līdz 45°
Paralēlais atdurs	Iekļauts, regulējams
Dalīšanas nazis	Iebūvēts
Apakšējais aizsargs	Ar automātisku aizvēršanos ar atsperi
Drošība	Sprūds, pretslīdes virsmas, apakšējais aizsargs, dalīšanas nazis, paralēlais atdurs
Apkope un tīrīšana	Tīrīt ar mīkstu drānu, ja nepieciešams ar ziepjūdeni; neizmantot šķīdinātājus; nav nepieciešama papildu eļļošana
Rezerves daļas un remontējamība	Sazinieties ar vietējo SBM Group izplatītāju, lai iegūtu rezerves daļas
Vispārīga informācija	Atbilst standartiem EN 55014, EN 61000, EN 60745, EN 60825; CE sertifikāti

Bieži uzdotie jautājumi - DCS165N Defort

Kādus materiālus es varu griezt ar Defort DCS165N ripzāģi?

Šis zāģis ir paredzēts koksnes, krāsaino metālu, vieglo būvmateriālu un plastmasas griešanai. Neizmantojiet ātrgriezēja tērauda (HSS) asmeņus vai slīpēšanas diskus.

Kā regulēt griešanas dziļumu?

Izmantojiet griešanas dziļuma regulēšanas sviru (3. elements diagrammā). Asmenim jāizvirzās mazāk par vienu pilnu zobu zem griežamās detaļas, lai nodrošinātu optimālu drošību.

Kā izvairīties no atsitiena (kickback)?

Turiet zāģi cieši ar abām rokām, stāviet asmens malā, atbalstiet lielas detaļas, izmantojiet paralēlo atduru un nespiediet pārāk stipri. Nekavējoties atlaidiet sprūdu, ja rodas bloķēšanās.

Vai zāģim nepieciešams zemējums?

Nē, instruments ir ar dubulto izolāciju saskaņā ar EN50144. Zemējuma vads nav nepieciešams.

Kādu tīkla spriegumu izmantot?

Instruments ir paredzēts 230V vai 240V, bet var darboties arī ar 220V. Pārbaudiet datu plāksnīti.

Kā tīrīt un apkopt zāģi?

Regulāri tīriet aizsargu ar mīkstu drānu, vēlams pēc katras lietošanas. Stipriem netīrumiem izmantojiet drānu, kas samitrināta ar ziepjūdeni. Nekad neizmantojiet šķīdinātājus, piemēram, benzīnu vai spirtu. Nav nepieciešama papildu eļļošana.

Vai es varu izmantot neorģinālos rezerves asmeņus?

SBM Group iesaka izmantot tikai oriģinālos piederumus. Asmeņiem precīzi jāatbilst stiprinājuma izmēriem (diametram un urbumam), lai novērstu kontroles zaudēšanas risku.

Ko darīt, ja asmens iesprūst?

Nekavējoties atlaidiet sprūdu un turiet zāģi nekustīgi, līdz asmens pilnībā apstājas. Nekad nevelciet zāģi atpakaļ, kamēr asmens griežas. Pirms atkārtotas iedarbināšanas noskaidrojiet un novērsiet iesprūšanas cēloni.

Kā pareizi lietot apakšējo aizsargu?

Pirms katras lietošanas pārbaudiet, vai apakšējais aizsargs brīvi un acumirklī aizveras. Nekad nebloķējiet aizsargu atvērtā stāvoklī. Iegremdēšanas griezumiem atvelciet to manuāli, izmantojot rokturi, un atlaidiet, tiklīdz asmens iekļūst detaļā.

Kāpēc skaņas līmenis ir augsts?

Skaņas spiediena līmenis var pārsniegt 85 dB(A). Vienmēr valkājiet dzirdes aizsargus, lai aizsargātu dzirdi. Izmērītā vērtība ir zemāka par 95,4 dB(A) spiedienam un 106,4 dB(A) jaudai.

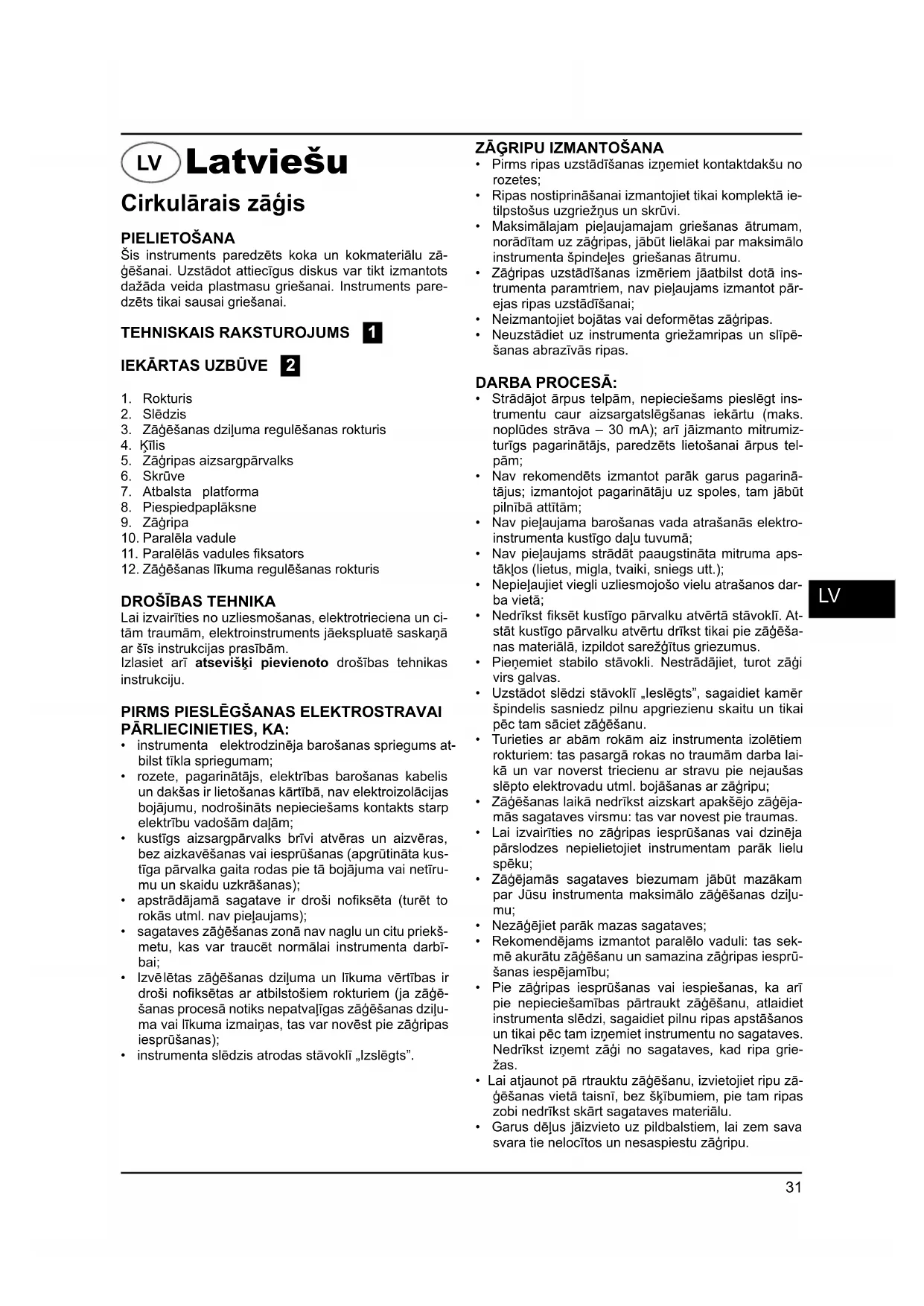

LIETOŠANAS INSTRUKCIJA DCS165N Defort

• Instrumenta elektrodzinēja barošanas spriegums atbilst tīkla spriegumam;
• Rozete, pagarinātājs, elektribas barošanas kabelis un dakšas ir lietošanas kārtībā, nav elektroizolācijas bojājumu, nodrošināts nepieciešams kontakts starp elektribu vadošām daļām; kustīgais aizsargpārklājs brīvi atveras un aizveras, bez aizkavēšanās vai iesprūšanas (apgrūtināta kustīgā pārklāja gaita rodas pie tā bojājuma vai netīrumu un skaidu uzkrāšanās);
• Apstrādājamā sagatave ir droši nofiksēta (turēt to rokās utml. nav pieļaujams);
• Sagataves zāģēšanas zona nav naglu un citu priekšmetu, kas var traucēt normālai instrumenta darbībai;
• Izvēlētās zāģēšanas dziļuma un leņķa vērtības ir grozi nofiksētas ar atbilstošiem skrūvēm (ja zāģēšanas procesā notiks nepatvaļīgas zāģēšanas dziļuma vai leņķa izmaiņas, tas var novest pie zāģripas iesprūšanas);
• Instrumenta slēdzis atrodas stāvoklī „Izslēgts".

ZĀĢRIPU IZMANTOŠANA

• Pirms ripas uzstādīšanas izņemiet kontaktdakšu no rozetes; Ripas nostiprināšanai izmantojiet tikai komplektā ietilpstošus uzgriežņus un skrūvi.
• Maksimālajam pieļaujamajam griešanas ātrumam, norādītam uz zāģripas, jābūt lielākam par maksimālo instrumenta špindeles griešanas ātrumu. Zāģripas uzstādīšanas izmēriem jāatbilst dotā instrumenta parametriem, nav pieļaujams izmantot parejas ripas uzstādīšanai;
• Neizmantojiet bojātas vai deformētas zāģripas.
• Neuzstādiet uz instrumenta griežamripas un slīpēšanas abrazīvās ripas.

DARBA PROCESĀ:

Strādājot ārpus telpām, nepieciešams pieslēgt instrumentu caur aizsargslēgšanas iekārtu (maks. noplūdes strāva - 30 mA); arī jāizmanto mitrumizturīgs pagarinātājs, paredzēts lietošanai ārpus telpām; - Nav rekomendēts izmantot pārāk garus pagarinātājus; izmantojot pagarinātāju uz spoles, tam jābūt pilnībā attītam; - Nav pieļaujama barošanas vada atrašanās elektroninstrumenta kustīgo daļu tuvumā; - Nav pieļaujams strādāt paaugstināta mitruma apstākļos (lietus, migla, tvaiki, sniegs utt.); - Nepieļaujiet viegli uzliesmojošu vielu atrašanos darba vietā; - Nedrīkst fiksēt kustīgo pārvalku atvērtā stāvoklī. Atstāt kustīgo pārvalku atvērtu drīkst tikai pie zāģēšanas materiāla, izpildot sarežģītus griezumus. - Pienemiet stabilu stāvokli. Nestrādājiet, turot zāģi virs galvas. - Uzstādot slēdzi stāvoklī "Ieslēgts", sagaidiet, kamēr spindelis sasniedz pilnu apgriezienu skaitu, un tikai pēc tam sāciet zāģēšanu. - Turieties ar abām rokām aiz instrumenta izolētiem rokturiem: tas pasargā rokas no traumām darba laikā un var novērst triecienu ar strāvu pie nejaušas slēpto elektrovadu utml. bojāšanas ar zāģripu; Zāģēšanas laikā nedrīkst aizskart apakšējo zāģējamās sagataves virsmu: tas var novest pie traumas. Lai izvairītos no zāģripas iesprūšanas vai dzinēja pārslodzes, nepielietojiet instrumentam pārāk lielu spēku; Zāģējamās sagataves biezumam jābūt mazākam par Jūsu instrumenta maksimālo zāģēšanas dziļumu; - Nezāģējiet pārāk mazas sagataves; - Rekomendējams izmantot paralēlo vaduli: tas sekmē akurātu zāģēšanu un samazina zāģripas iesprūšanas iespējamību; - Pie zāģripas iesprūšanas vai iespiešanas, kā arī pie nepieciešamības pārtraukt zāģēšanu, atlaidiet instrumenta slēdzi, sagaidiet pilnu ripas apstāšanos un tikai pēc tam izņemiet instrumentu no sagataves. Nedrīkst izņemt zāģi no sagataves, kad ripa griežas. Lai atjaunotu pārtrauktu zāģēšanu, izvietojiet ripu zāģēšanas vietā taisni, bez šķībumiem, pie tam ripas zobi nedrīkst skart sagataves materiālu. - Garus dēļus jāizvieto uz pildbalstiem, lai zem sava svara tie nelocītos un nesaspiestu zāģripu.

• Veicot zāģējumus koka sienās vai grīdā, pārliecinieties, ka zem apstrādājamās virsmas nav segto elektrovadu, cauruļvadu utml. Esiet sevišķi uzmanīgi, izpildot tādus zāģējumus, jo ir iespējams zāģripas negaidīts kontakts ar segto šķērsli;
• Ja rodas liels putekļu daudzums, izmantojiet respiratoru un pēc iespējas izmantojiet putekļu nosūces sistēmu;
• Nenotīriet skaidas ar rokām - izmantojiet birsti. Ja skaidas iesprūda starp instrumenta kustīgiem un nekustīgiem mezgliem, tās var iztīrīt tikai pēc instrumenta atvienošanas no barošanas tīkla;
• Neaizsēdziet instrumenta ventilācijas atverumus un nepieļaujiet to piesārņojumu;
• Darba pārtraukumu laikā atvienojiet instrumentu no barošanas tīkla;
• Pirms darba pārtraukšanas ļaujiet instrumentam 1-3 minūtes nostrādāt tukšgaitā elektrodzinēja atdzesēšanai;
• Pie izslēgšanas, pirms novietot zāģi uz grīdas vai darba galda, pārliecinieties, ka zāģripas ir apstājušās un ka kustīgais pārvalks aizver zāģripu;
• Nospiediet spīles bloķēšanas taustiņu tikai pēc tās pilnas apstāšanās;
• Neapstādiniet ripu ar sānu piepūles palīdzību; Nepieskarieties ripai līdz tās pilnai apstāšanās;
• Neatstājiet instrumentu bez uzraudzības.

NEKAVĒJOTIES IZSLĒDZIET INSTRUMENTU, JA:

rodas kabeļa, dakšas vai kontaktligzdas bojājumi; slēdzis ir bojāts; - ir pārmērīga "ogļu" dzirksteļu rašanās;

Instrumentam ir dubulta izolācija un tam nav nepieciešama iezemēšana.

TEHNISKĀ APKALPOŠANA UN APKOPE

Pirms tehniskās apkalpošanas atvienojiet instrumentu no barošanas tīkla.

• Katru reizi, beidzot darbu, ieteicams attīrīt instrumenta korpusu un ventilācijas atveres no netīrumiem un putekļiem ar mīkstu auduma gabalu vai salveti;
• Noturīgus piesārņojumus ieteicams novērst ar mīksta auduma palīdzību, kas ir samitrināts ziepjūdenī. Ir nepieļaujami izmantot piesārņojumu novēršanai šķīdinātājus: benzīnu, spirtu, amonjaka šķīdumus un tamlīdzīgus. Šķīdinātāju pielietojums var novest pie instrumenta korpusa bojājuma.
• Instrumentam nav nepieciešama papildu eļļošana;
• Bojājumu gadījumā griezieties SBM Group Servisa dienestā.
• Katru reizi, beidzot darbu, ieteicams attīrīt instrumenta korpusu un ventilācijas atveres no netīrumiem un putekļiem ar mīkstu auduma gabalu vai salveti;
• Noturīgus piesārņojumus ieteicams novērst ar mīksta auduma palīdzību, kas ir samitrināts ziepjūdenī. Ir nepieļaujami izmantot piesārņojumu novēršanai šķīdinātājus: benzīnu, spirtu, amonjaka šķīdumus un tamlīdzīgus. Šķīdinātāju pielietojums var novest pie instrumenta korpusa bojājuma.
• Instrumentam nav nepieciešama papildu eļļošana;
• Bojājumu gadījumā griezieties SBM Group Servisa dienestā.

APKĀRTĒJĀS VIDES AIZSARDZĪBA

Nevajadzīgos Jums izstrādājumus, piederumus un (vai) iepakojumu lūdzam nodot tuvākajai organizācijai, kas nodarbojas ar otrreizējo pārstrādi.
