Termék típusa	5.1 csatornás hangprojektor vezeték nélküli mélynyomóval és hátsó surround hangszórókkal
Márka	Hisense
Modell	AX5000 / AX5100G
Maximális hangteljesítmény	340 W
Hangtechnológiák	Dolby Atmos, Roku TV Ready
Kapcsolatok	HDMI eARC/ARC, optikai, koaxiális, USB, AUX, Bluetooth
Bemenetek	1x HDMI eARC, 1x optikai, 1x koaxiális, 1x USB, 1x AUX
Kimenetek	Vezeték nélküli mélynyomó, vezeték nélküli hátsó surround hangszórók (RCA-n keresztül)
Támogatott hangformátumok	Dolby Atmos, Dolby Audio, PCM
Csatorna konfiguráció	5.1 (hangprojektor + mélynyomó + hátsó surround)
Tápegység	100-240 V, 50/60 Hz (tápkábelek mellékelve)
Fogyasztás	Nem meghatározott (becslés: < 0,5 W készenlétben)
Távirányító elem típusa	2 AAA elem (mellékelve)
Hangprojektor méretei (kb.)	Kb. 100 x 6 x 10 cm (nem hivatalosan megadva)
Hangprojektor súlya (kb.)	Kb. 2,5 kg (becslés)
Fali rögzítés	Igen, fali tartók és csavarok mellékelve
Karbantartás és tisztítás	Tisztítás előtt húzza ki a dugaszát; használjon puha, száraz ruhát
Biztonság	Ne tegye ki nedvességnek, ne nyissa fel, csak a mellékelt tartozékokat használja
Alkatrészek és javíthatóság	Lépjen kapcsolatba a Hisense ügyfélszolgálattal; nincsenek alkatrészek a nagyközönség számára
Általános információk	Használati útmutató ingyenesen letölthető

Gyakran ismételt kérdések - AX5000 HISENSE

Hogyan párosítsam a mélynyomót és a surround hangszórókat a hangprojektorral?

A párosítás automatikusan megtörténik bekapcsoláskor. Ha nem, nyomja meg a mélynyomó és a surround hangszórók hátulján található PAIR gombot 2 másodpercig a párosítás elindításához, vagy 5 másodpercig a meglévő párosítás törléséhez.

Miért nem működik a mélynyomó?

Ellenőrizze, hogy a mélynyomó be van-e kapcsolva, és a jelzőfény folyamatosan világít (sikeres kapcsolat). Ha a jelzőfény lassan villog, a párosítás sikertelen: párosítsa újra manuálisan a mélynyomó és a hangprojektor PAIR gombjának megnyomásával.

Hogyan csatlakoztassam a hangprojektort a televíziómhoz?

Használja a mellékelt HDMI-kábelt, és dugja be a hangprojektor HDMI eARC csatlakozójába és a televízió HDMI ARC/eARC csatlakozójába. Ezután válassza ki a HDMI eARC/ARC módot a hangprojektoron.

Használhatom a hangprojektort HDMI nélkül?

Igen, használhatja az OPTICAL, COAXIAL, AUX vagy USB bemeneteket a hangforrások csatlakoztatásához.

Hogyan állítsam be a mély- és magas hangok szintjét?

Használja a távirányító BASS és TREBLE gombjait a szintek preferenciái szerinti beállításához.

A telefonom nem találja a hangprojektort Bluetooth-on, mit tegyek?

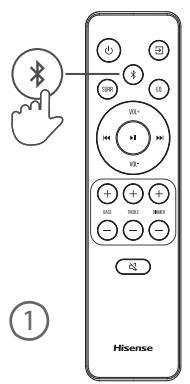

Győződjön meg róla, hogy a hangprojektor Bluetooth módban van (nyomja meg a távirányító BT gombját). Tartsa lenyomva a BT gombot a párosítás aktiválásához. A telefonján keresse meg a Bluetooth-eszközöket, és válassza a 'Hisense AX5000' lehetőséget.

Hogyan szereljem fel a hangprojektort a falra?

Használja a mellékelt fali tartókat és csavarokat. Rögzítse a tartókat a falhoz, majd akassza fel a hangprojektort úgy, hogy a rögzítőcsavarok illeszkedjenek a hangprojektor hátulján található furatokhoz.

Mit jelent a hangprojektor folyamatosan világító piros jelzőfénye?

A folyamatos piros jelzőfény azt jelzi, hogy a hangprojektor készenléti módban van. Ha lassan villog, akkor automatikus ébresztési módban van.

Hogyan állítsam vissza a hangprojektort gyári beállításokra?

Tartsa lenyomva a távirányító (BT) gombját körülbelül 3 másodpercig a beállítási menü eléréséhez, majd válassza a 'Reset' opciót (ha elérhető). Továbbá tarthatja lenyomva a mélynyomó PAIR gombját 5 másodpercig a párosítás törléséhez.

A hangprojektor nem kapcsol be, mit ellenőrizzek?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva a hangprojektorhoz és egy működő hálózati aljzathoz. Ha a probléma továbbra is fennáll, próbálja meg kihúzni és 30 másodperc múlva visszadugni a készüléket.

HASZNÁLATI ÚTMUTATÓ AX5000 HISENSE

Montáz soundbaru na sténu

(2)

Gyors beüzemelési útmutató

5.1 csatornás hangprojektor vezeték nélküli mélysugárzóval

Modell: AX5100G

Boku TV

Ready

Egyszerű telepítés Egy távirányító ✓Gyorsbeállítás

340W

Max Audio Power

Dolby Atmos

HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bluetooth

A Roku, a Roku logo, a Roku TV, a Roku TV Ready és a Roku TV Ready logó a Roku, Inc. védjegyei és/vagy bejegyzett védjegyei. A Roku TV Ready-t a Roku csak a megállapodás szerinti országokban engedélyezi. Ez a termék a Roku TV Ready-t támogatja az Egyesült Államokban, az Egyesült Királyságban, Mexikóban és Kanadában. Az országok változhatnak. Azoknak az országoknak a legfrissebb listájáért, amelyekben ez a termék támogatja a Roku TV Ready-t, küldjön e-mailt a [e-mail] címre.

Amidobozban van

Fogyóeszköz

Vezeték nélküli mélynyomó

Hátsó terhelésű hangszórók

2 db váltóáramú tápkábel

Fogyóeszköz/Vezeték nélküli

mélysugárzó számára

1 db váltóáramú tápkábel

Hátsó terhelésű hangszórók (SR)

*A dugvilla típusok

régiónként eltérőek

RCA kábel

Optikai kábel

HDMI kábel

Konzolok (4 db) / Konzolcsavarok

(4 db) / Dubelek (4 db)

Távirányító / 2 db AAA elem

Kezelési útmutató / Gyors beüzemelési útmutató

• A tápkábel mennyisége és a dugvilla régiónként eltérő.

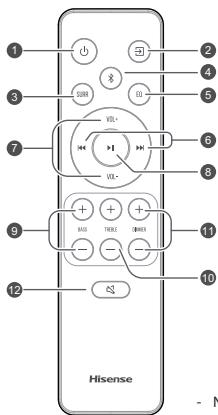

1 Távirányító

① ① ② (FORRÁS) ③ SURR (4) B(BT)

A készüléket a BEKAPCSOLT és a KÉSZENLÉTI módok között kapcsolja át.

A lejátszási funkció kiválasztása. A térhatású hangot kapcsolja BE/KI. A Bluetooth üzemmód kiválasztása. Tartsa lenyomva a (BT) gombot a párosítási funkció Bluetooth módban történő aktiválásához, vagy a meglévő párosított Bluetooth-eszközök leválasztásához. Válasszon: ZENE/FILM/HÍREK/SPORT/ ÉJSZAKAI/JÁTÉK/AI lehetőségek közül. Ugrás az előző/következő számra BT/USB módban. A hangerő szintjét növeli/csökkenti. Lejátszás/szünet/lejátszás folytatása BT/USB módban. Nyomja meg és tartsa lenyomva a gombot 3 másodpercig a beállítási menühöz lépéshez. Kiválasztás megerősítése. A basszusszint beállítása. A magas hangok szintjének beállítása. A kijelző fényerejét állítja. A hang némítása vagy a némítás feloldása.

A távirányítóban lévő elemek cseréje

1 A távirányító elemrekeszének kinyitásához nyomja meg és csúsztassa le a hátó fedelet. 2 Helyezzen be két AAA méretű elemet. Ellenőrizze, hogy az elemek (+) és (-) végei megfelelő helyen vannak-e az elemrekeszben jelzett (+) és (-) érintkezőkhöz képest. 3 Zárja vissza az elemrekesz fedelét.

• Ne használjon vegyesen új és használt elemeket.
• Ne használjon alkáli, normál (szén-cink) vagy újratölthető (Ni-Cd, Ni-MH stb.) elemeket vegyesen.

2

Részek azonosítása

Főegység

① Kijelzőablak

Az aktuális státuszt mutatja.

② Távirányító érzékelő

A távirányítóról érkező jeleket fogadja.

③ Piros készenlét jelzőfény

• Folyamatosan világít	Keszényléti üzemnédban
• Lassü villogás	Automatikus ébredés módban

④ (BE / KI) gomb

Az egységet a BEKAPCSOLT és a KÉSZENLÉTI módok között kapcsolja át.

⑤ (FORRÁS) gomb

A lejátszási funkció kiválasztása.

⑥ +/-(VOL+/VOL-) gomb

A hangerő szintjét növeli/csökkenti.

⑦ Falra szerelés

Az egység falra való rögzítéséhez szerelje be a megfelelő csavarokat.

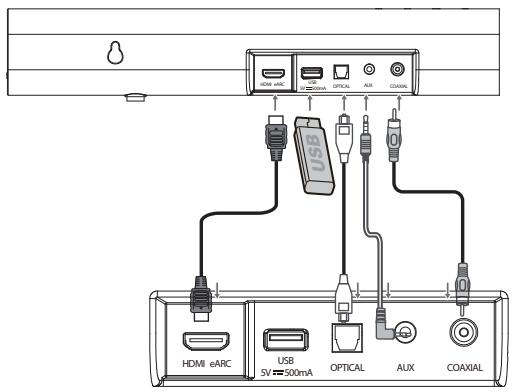

⑧ HDMI eARC csatlakozó

Port a TV csatlakoztatásához. A port támogatja az eARC/ARC HDMI funkciót, amely lehetővé teszi, hogy a hangprojektor a csatlakoztatott TV-ről származó hangot lejátssza.

9 USB csatlakozó

Zene lejátszásához ide tud USB eszközt csatlakoztatni.

10 OPTICAL csatlakozó

Ez egy külső eszköz optikai csatlakoztatására szolgál.

11) AUX csatlakozó

Egy külső hangeszköz csatlakoztatásához.

12 COAXIAL csatlakozó

Ez egy külső eszköz koaxiális csatlakoztatására szolgál.

13 AC IN csatlakozó

Az áramellátás csatlakozója.

Vezeték nélküli mélynyomó

① Jelzőfény

• Gyors vilgós	A mélysugárzó párosítás MODban van
• Folyamatosan világít	Csatlakoztatva / párosítás sikeres
• Lassú vilgós	Csatlakoztatás / párosítás sikertelen

PAIR gomb

2 másodperc	Párositási mód
5 másodperc	A párositási adatrögzítés törlése

③ AC IN csatlakozó

Az áramellátás csatlakozója.

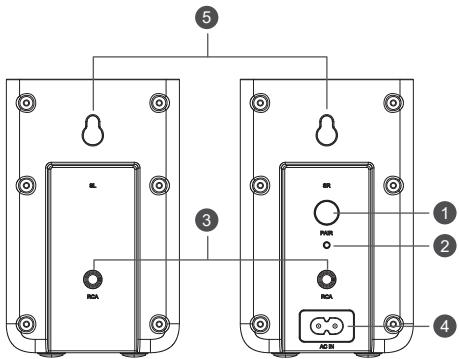

Vezeték nélküli hátsó térhatású hangszórók

1 PAIR gomb

2 másodperc	Párositási mód
5 másodperc	A párositási adatrögzítés törlée

② Jelzőfény

• Gyors villogás	A hátsó hangszörök párosítás moleban vannak
• Folyamatosan világít	Csatlakoztatva / Párosítás sikeres
• Lassú villogás	Csatlakoztatás / Párosítás sikertelen

(3) RCA csatlakozó

A bal- és jobboldali hátsó térhatású hangszórók csatlakoztatása.

4 AC IN csatlakozó

Az áramellátás csatlakozója.

(5) Falra szerelés

Szerelje be a fali csavarokat és a konzolokat a hátsó térhatású hangszórók hátuljába.

Párosítás a mélynyomóval és a hátsó térhatású hangszórókkal

A mélysugárzó, a hátsó térhatású hangszóró és a hangprojektor automatikusan párosul, ha ezek áramkábeleit bedugják a konnektorba és bekapcsolják őket.

• Ha az automatikus párosítás sikertelen, akkor kézzel párosítsa a mélysugárzót és a hátsó térhatású hangszórókat a főegységgel.

Tartsa lenyomva ezt a gombot 3 másodpercig

(5)

Az tápkábel mennyisége és a dugvilla regionként eltérő.

A lejátszási funkció kiválasztása (→)

Kijelzés	Mód
EARC	HDMI eARC
ARC	HDMI ARC
OPT	OPTIKAI
COAX	KOAXIÁLIS
BT_IN	Bluetooth
NO_BT	Csatlakoztatva
	Nincs csatlakoztatva
USB	USB
NO_USB	Nincs USB
	csatlakoztatva
AUX	AUX

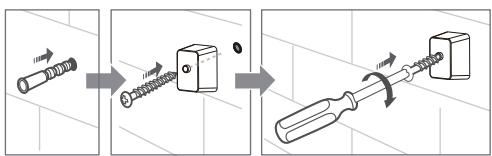

6 Falra szerelés

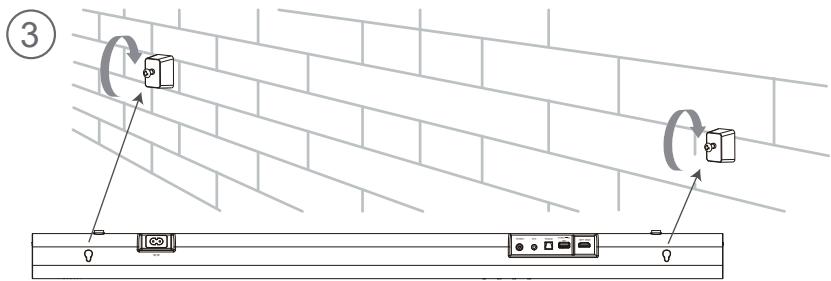

A hangprojektor falra szerelése

(2)

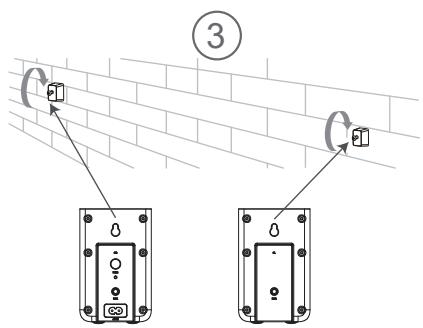

A hátsó térhatású hangszórók falra szerelése

(2)

Gyors üzembe helyezési útmutató

Vezeték nélküli mélynyomóval ellátott 5.1 csatornás hangprojektor

Modell: AX5100G

Roku TV

Kész

✓ Egyszerű telepítés

Egyetlen távirányító

Gyorsbeállítások

340 W

Max Audio Power

Dolby Atmos

HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bluetooth

A Roku, a Roku logó, a Roku TV, a Roku TV Ready és a Roku TV Ready logó a Roku, Inc. védjegyei és/vagy bejegyzett védjegyei. A Roku TV Ready csak azokban az országokban engedélyezett, amelyeket a Roku erre felhatalmazott. Ez a termék az Amerikai Egyesült Államokban, az Egyesült Királyságban, Mexikóban és Kanadában támogatott a Roku TV Ready által. Az országok listája változhat. A Roku TV Ready által támogatott országok legfrissebb listájáért kérjük, írjon e-mailt a [e-mail] címre.

A csomag tartalma

Fő egység

Vezeték nélküli mélynyomó

Hátsó surround hangszórók

AC tápkábel ×2

A fő egységhez / vezeték nélküli mélynyomóhoz

AC tápkábel ×1
