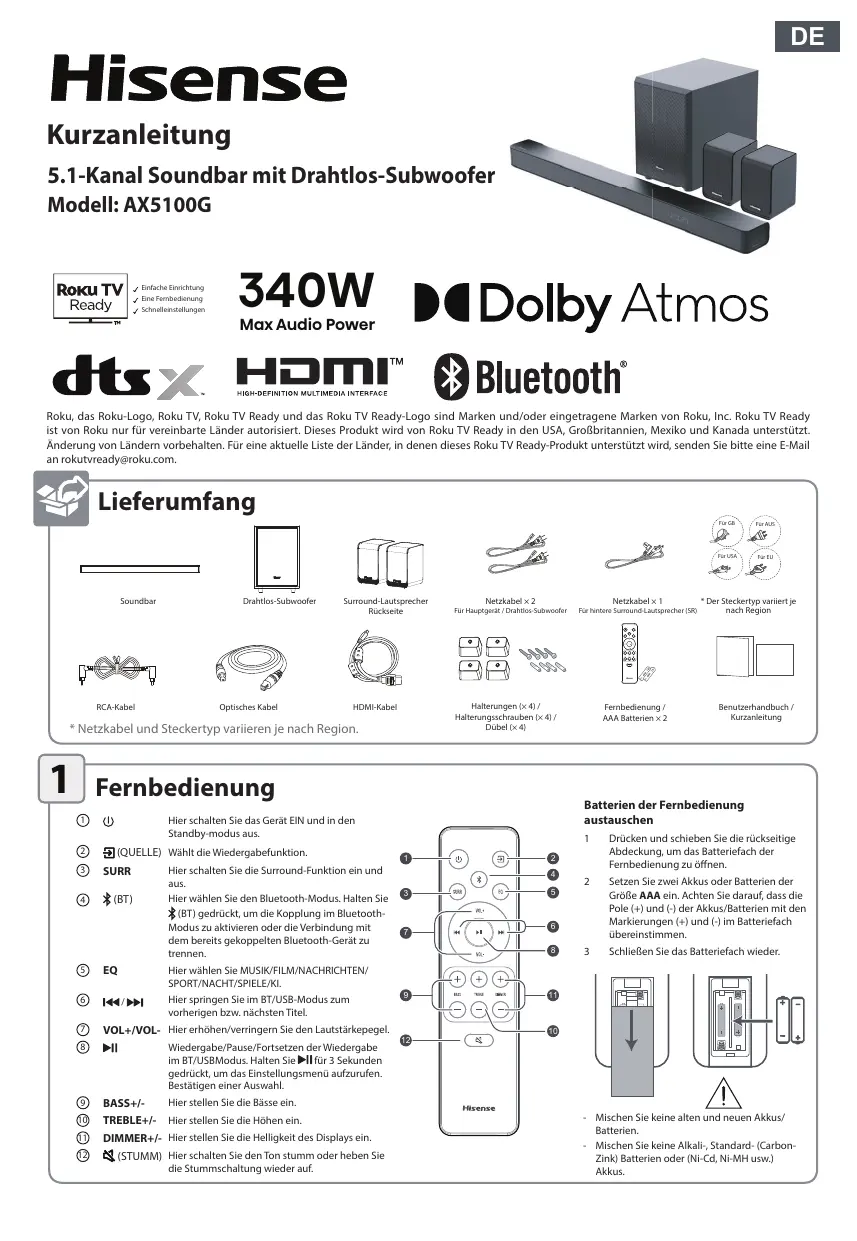

BEDIENUNGSANLEITUNG AX5000 HISENSE

5.1-Kanal Soundbar mit Drahtlos-Subwoofer Modell: AX5100G

Roku TV

Ready

Einfache Einrichtung
√ Eine Fernbedienung
Schnelleinstellungen

340W

Max Audio Power

Dolby Atmos

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bluetooth

Roku, das Roku-Logo, Roku TV, Roku TV Ready und das Roku TV Ready-Logo sind Marken und/oder eingetragene Marken von Roku, Inc. Roku TV Ready ist von Roku nur für vereinbarte Länder autorisiert. Dieses Produkt wird von Roku TV Ready in den USA, Großbritannien, Mexiko und Kanada unterstützt. Änderung von Ländern vorbehalten. Für eine aktuelle Seite der Länder, in denen这点es Roku TV Ready-Produkt unterstützt wird, senden Sieitte eine E-Mail an [e-mail].

Lieferumfang

Soundbar

Drahtlos-Subwoofer

Surround-Laustsprecher Rückerste

Netzkabel × 2
Für Hauptgerät / Drahtlos-Subwoofer

Netzkabel × 1

FürhintereSurround-Laatsprecher(SR)
* Der Steckotyp variiert je nach Region

RCA-Kabel

Optisches Kabel

HDMI-Kabel

Halterungen (x4) / Halterungsschrauben (x4) / Dübel (x4)

Fernbedierung / AAA Batterien × 2

Benufterhandbuch/ Kurzanleitung

*Netzkabel und Steckertype variieren je nach Region.

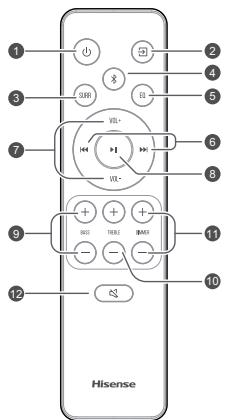

1 Fernbedienung

① ①

Hier schalten Sie das Gerät EIN und in den Standby-modus aus.

②

Wählt die Wiedergabefunktion.

③ SURR

Hier schalten Sie die Surround-Funktion ein und aus.

④ (BT)

Hier wahlen Sie den Bluetooth-Modus. Halten Sie

(BT) gedrückt, um die Kopplung im Bluetooth-Modus zu aktivieren oder die Verbindung mit dem bereits gekoppelen Bluetooth-Gerät zu trennen.

⑤ EQ

Hier hahle Si MUSK/FILM/NACHRICHTEN/ SPORT/NACHT/SPIELE/KI.

⑥

Hier springen Sie im BT/USB-Modus zum vorherigen bzw. nachsten Titel.

⑦ VOL+/VOL-

Hier erhöhen/verringern Sie den Lautstärkepegel.

(8)

Wiedergabe/Pause/Fortsetzen der Wiedergabe im BT/USBModus. Halten Sie für 3 Sekunden gedruckt, um das EinstellungsmENU aufzurufen. Bestätigener einer Auswahl.

BASS+/-

Hier stellen Sie die Basse ein.

10 TREBLE+/-

Hier stellen Sie die Hohen ein.

DIMMER+

Hier stellen Sie die Helligkeit des Displays ein.

12 (STUMM)

Hier schalten Sie den Ton stumm oder—heben Sie die Stummschaltung wieder auf.

Batterien der Fermbedienung austauschen

1 Drucken und schiben Sie die rückseitige Abdeckung, um das Batteriefach der Fernbediednung zu offen.
2 Setzen Sie zwei Akkus oder Batterien der Größe AAA ein. Achten Sie darauf, dass die Pole (+) und (-) der Akkus/Batterien mit den Markierungen (+) und (-) im Batteriefach übereinstimmen.
3 SchlieBen Sie das Batteriefach wieder.

• Mischen Sie keine alten und neuen Akkus/ Batterien.
• Mischen Sie keine Alkali-, Standard-(Carbon-Zink) Batterien oder (Ni-Cd, Ni-MH usw.) Akkus.

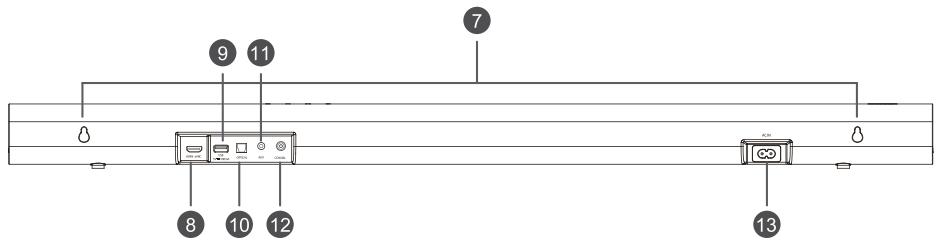

Bedienelemente und Funktionen

Soundbar

① Display

Hier wird der aktuelle Status angezeigt.

② Sensor für die Fernbedienung

Empfängt Signale von der Fernbedienung.

③ Rote Standby-LED

• Leuchtet	Im Standby-Modus
• Blinkt langsam	Im automatischen Wake-On-Modus

(4) U(EIN/AUS)-Taste

Hier schalten Sie das Gerät EIN und in den Standby-modus aus.

(5) (QUEILLE)-Taste

Wahltdie Wiedergabefunktion.

(6) +/- (VOL+/VOL-)-Taste

Hier erhöhen/verringern Sie den Lautstärkepegel.

⑦ Wandhalterung

Installieren Sie die Wandbefestigungsschrauben in der Wandhalterung des Geräts.

Drahtlos-Subwoofer

① LED

• Blinkt schnell	Der Subwoofer ist im Kopplungsmodus
• Leuchtet	Verbunden / erfolgreich gekoppelt
• Blinkt langsam	Verbindung / Kopplung fehlgeschlagen

8 HDMI eARC-Anschluss

Anschluss für Fernseher. Der Anschluss understands die eARC/ARC HDMI-Funktion, mit der die Soundbar Audio wiedergeben kann, das vom angeschlossenen Fernseher stammt.

9 USB-Anschluss

Hier schreiben Sie ein USB-Gerät zur Musikwiedergabe an.

10 OPTICAL-Anschluss

Schlieben Sie hier den OPTISCHEN AUSGANG eines externen Geräts an.

11 AUX-Anschluss

SchlieBen Sie hier ein externes Audiogerät an.

12 COAXIAL-Anschluss

Schlieben Sie hier den KOAXIALAUSGANG eines externen Geräts an.

13 ACIN-Anschluss

Schlieben Sie hier das Netzkabel an.

PAIR-Taste

2 Sekunden	Kopplungsmodus
5 Sekunden	Kopplungsdatenlöschen

AC IN-Anschluss

Hier schlieben Sie das Gerät am Stromnetz an.

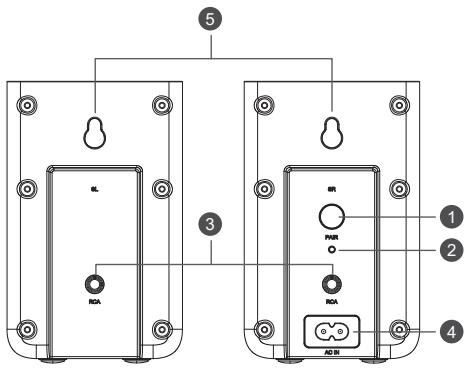

Hintere Drahtlos-Surround-Laufsprecher

① PAIR-Taste

2 Sekunden	Kopplungsmodus
5 Sekunden	Kopplungsdatenlöschen

② LED

• Blinkt schnell	Hintere Lautsprecher im Kopplungsmodus
• Leuchtet	Verbunden / erfolgreich gekoppelt
• Blinkt langsam	Verbindung / Kopplung fehlgeschlagen

(3) RCA-Anschluss

Schlieben Sie hier den linken und rechten hinteren Surround-Lautsprecher an.

(4) AC IN-Anschluss

Hier schlieBen Sie das Gerat am Stromnetz an.

⑤ Wandhalterung

Installieren Sie die Wandschrauben und -halterungen auf der Rückseite der hinteren Surround-Laatsprecher.

3

Subwoofer mit den hinteren Surround-Lautsprechern koppeln

Subwoofer, hintere Surround-Lautsprecher und Soundbar werden automatisch gekoppelt, wenn sie am Stromnetz angeschlossen und eingeschaltet werden.
* Wenn die automatische Kopplung fehlschlägt, koppeln Sie den Subwoofer und die hinteren Surround-Lautsprecher manuell mit dem Hauptgerät.

Halten Sie diese Taste für 3 Sekunden gedrück.

5

4

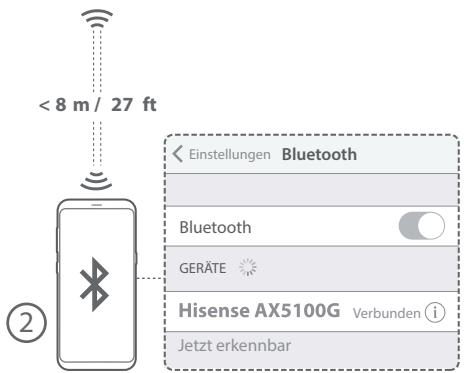

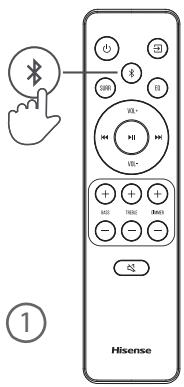

Bluetooth (X)-Betrieb

5

Wählt die Wiedergabefunktion (→)

Display	Modus
EARC	HDMI eARC
ARC	HDMI ARC
OPT	OPTICAL
COAX	COAXIAL
BT_IN	Bluetooth
NO_BT	Verbunden Nicht verbunden
USB	USB
NO_USB	USB nicht verbunden
AUX	AUX

6

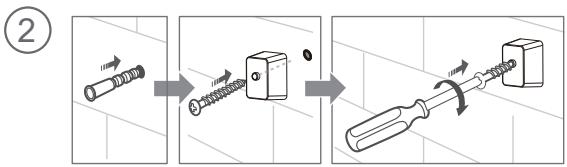

Wandhalterung

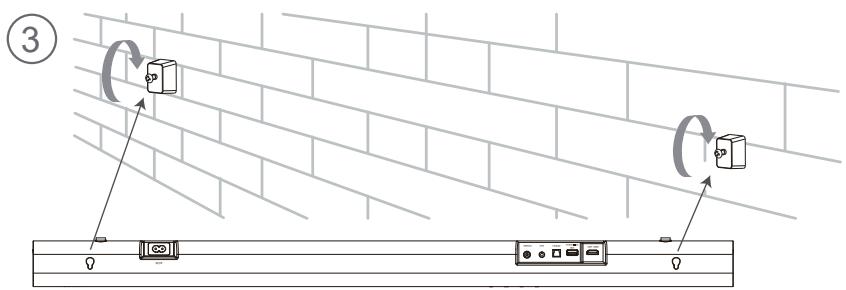

Soundbar and the Wand montieren

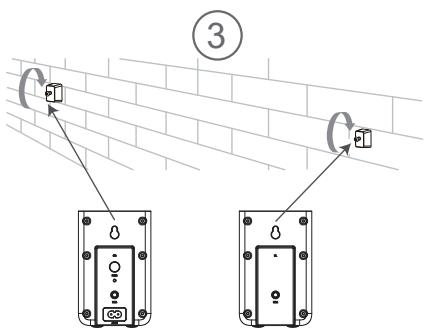

Hintere Surround-Laatsprecher an der Wand montieren
