AX5000 - Barra de sonido HISENSE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido 5.1 canales con subwoofer inalámbrico y altavoces surround traseros
Marca	Hisense
Modelo	AX5000 / AX5100G
Potencia de audio máxima	340 W
Tecnologías de audio	Dolby Atmos, Roku TV Ready
Conectividad	HDMI eARC/ARC, óptico, coaxial, USB, AUX, Bluetooth
Entradas	1x HDMI eARC, 1x óptico, 1x coaxial, 1x USB, 1x AUX
Salidas	Subwoofer inalámbrico, altavoces surround traseros inalámbricos (vía RCA)
Formatos de audio compatibles	Dolby Atmos, Dolby Audio, PCM
Configuración de canales	5.1 (barra + subwoofer + surround trasero)
Alimentación	100-240 V, 50/60 Hz (cables de alimentación incluidos)
Consumo	No especificado (estimación < 0.5 W en espera)
Tipo de pilas del control remoto	2 pilas AAA (incluidas)
Dimensiones de la barra de sonido (aprox.)	Aproximadamente 100 x 6 x 10 cm (no especificado oficialmente)
Peso de la barra de sonido (aprox.)	Aproximadamente 2.5 kg (estimación)
Montaje en pared	Sí, soportes de pared y tornillos incluidos
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco
Seguridad	No exponer a la humedad, no abrir, usar solo los accesorios incluidos
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de Hisense; no hay piezas de repuesto para el público
Información general	Manual de usuario disponible para descarga gratuita

Preguntas frecuentes - AX5000 HISENSE

¿Cómo emparejar el subwoofer y los altavoces surround con la barra de sonido?

El emparejamiento se realiza automáticamente al encender. De lo contrario, presione el botón PAIR ubicado en la parte posterior del subwoofer y los surrounds durante 2 segundos para iniciar el emparejamiento, o 5 segundos para borrar el emparejamiento existente.

¿Por qué no funciona el subwoofer?

Verifique que el subwoofer esté encendido y que el indicador esté fijo (conexión exitosa). Si el indicador parpadea lentamente, el emparejamiento falló: vuelva a emparejar manualmente presionando el botón PAIR del subwoofer y la barra.

¿Cómo conectar la barra de sonido a mi televisor?

Use el cable HDMI incluido y conéctelo al puerto HDMI eARC de la barra y al puerto HDMI ARC/eARC del televisor. Luego seleccione el modo HDMI eARC/ARC en la barra de sonido.

¿Puedo usar la barra de sonido sin HDMI?

Sí, puede usar las entradas OPTICAL, COAXIAL, AUX o USB para conectar sus fuentes de audio.

¿Cómo ajustar el nivel de graves y agudos?

Use las teclas BASS y TREBLE en el control remoto para ajustar los niveles según sus preferencias.

Mi teléfono no encuentra la barra de sonido por Bluetooth, ¿qué hacer?

Asegúrese de que la barra esté en modo Bluetooth (presione la tecla BT del control remoto). Mantenga presionada la tecla BT para activar el emparejamiento. En su teléfono, busque dispositivos Bluetooth y seleccione 'Hisense AX5000'.

¿Cómo instalar la barra de sonido en la pared?

Use los soportes de pared y los tornillos incluidos. Fije los soportes a la pared, luego cuelgue la barra de sonido haciendo coincidir los tornillos de montaje en la parte posterior de la barra.

¿Qué significa el indicador rojo fijo en la barra de sonido?

El indicador rojo fijo indica que la barra de sonido está en modo de espera. Si parpadea lentamente, está en modo de activación automática.

¿Cómo restablecer la barra de sonido a los ajustes de fábrica?

Mantenga presionado el botón (BT) del control remoto durante aproximadamente 3 segundos para acceder al menú de configuración, luego seleccione la opción 'Reset' (si está disponible). También puede mantener presionado el botón PAIR en el subwoofer durante 5 segundos para borrar el emparejamiento.

La barra de sonido no se enciende, ¿qué debo verificar?

Verifique que el cable de alimentación esté correctamente conectado a la barra y a un tomacorriente funcional. Si el problema persiste, intente desconectar y volver a conectar el dispositivo después de 30 segundos.

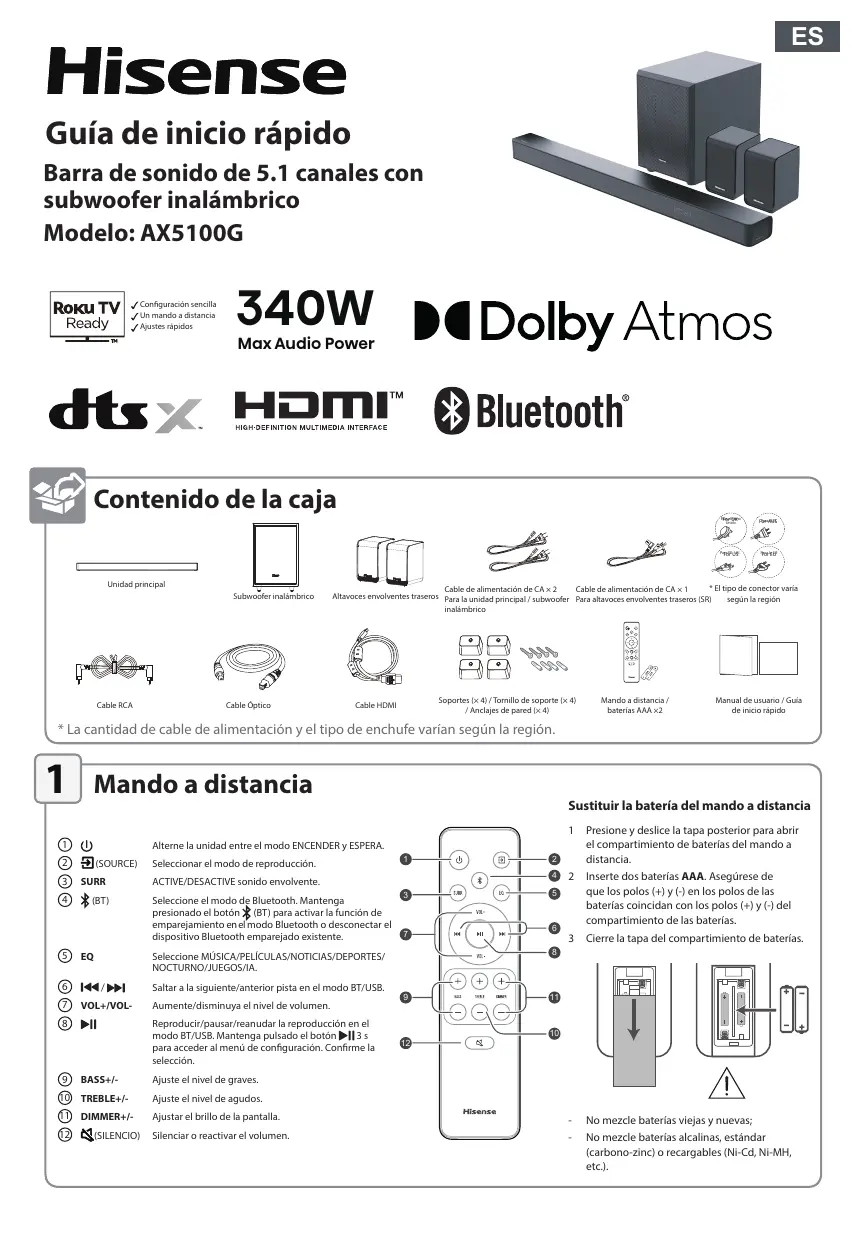

MANUAL DE USUARIO AX5000 HISENSE

Barra de sonido de 5.1 canales con subwoofer inalábrico

Modelo: AX5100G

Roku TV

Ready

Configuración sencilla
Un mando a distancia
Ajustes rapiidos

340W

Max Audio Power

Dolby Atmos

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bluetooth

Contenido de la caja

Unidad principal

Subwooferinalambrico

Altavoces envolventes traseros

Cable of alimentacion de CA × 2 Para la unidad principal / subwoofer inalambrio

Cable of alimentacion de CA x1 Para altavoces enveolentes trazores (SR)
E tipo de connector variaba) segue a regione

Cable RCA

Cable Optico

Cable HDMI

Soportes (× 4) /Tornillo de soporte (× 4) /Anclezas de pared (× 4)

Mando a distancia / baterias AAA x2

Manual de uso / Gua de inico=rápido

• La calidad de cable de alimentación y el tipo de enchufe varian según la region.

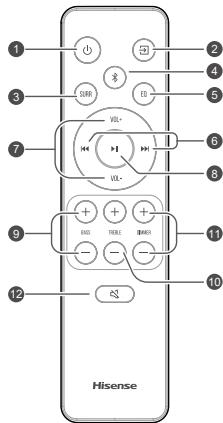

1 Mando a distancia

① (1) Alternäre la unidad entre el modo ENCENDER y ESPERA.
② (SOURCE) SeLECTIONAR el modo de reproduccion.
③ SURR ACTIVE/DEACTIVE sonido envolvente.
4 (BT) SeLECTIONE el modo de Bluetooth. Mantenga presionado el boton (BT) para activar la direccion de emparejamento en el mode Bluetooth o desconectar el dispositivo Bluetooth emparemjado existente.
EQ SeLECTIONA MUSICA/PELICULAS/NOTICIAS/DEPORTES/ NOCTRUPO/JUEGOS/IA.
⑥ 1//▶ Saltar a la asigniente/anterior pista en el modo BT/USB.
VOL+/VOL- Aumente/disminuya el nivel de volumen.
Reproducir/paar/ranear la reproduction en el modo BT/JUSB. Mantenga pulsado el botón ▷13 s para acceder al menu de configuración. Confrmé la selección.
BASS+/- Ajuste el nivel de graves.
10 TREBLE+/- Ajuste el nivel de agudos.
DIMMER+/- Ajustar el brillo de la pantalla.
12 (SILENCIO) Silenciar o reactivar el volumen.

Sustituir la batería del mando a distancia

1 Presione y deslice la tapa posterior para abrir el compartmento de bacterias del mando a distancia.
2 Inserte dos baterias AAA. Asegürese de que los posos (+) y (-) en los posos de las baterías coincidan con los posos (+) y (-) del compartmentido de las baterías.
3 Cierre la tapa del compartmento de baterias.

• No mezcle baterías viejas y;nuevas;
  No mezcle baterias alcalinas, estandar (carbono-zinc) o recargables (Ni-Cd, Ni-MH, etc.).

2

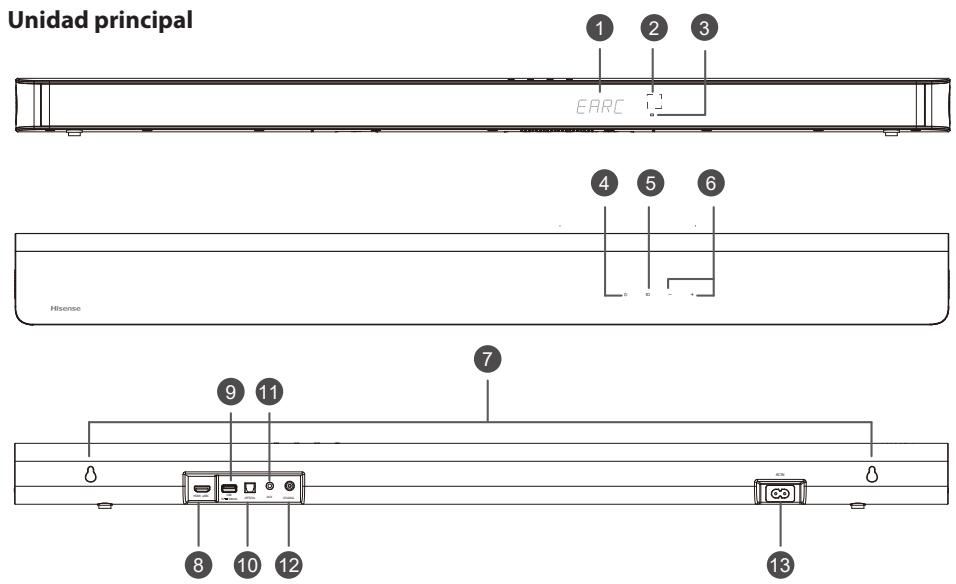

Identificacion de las piezas

① Ventana de visualización
Mostrar estado actual.
② Sensor de mando a distancia
Recibir la seals del mando a distancia.
3 Indicador rojo de espera

• Encendido fijo	En modo de espera
• Parpadeo lento	En el modo de activación automática

(4) (1) Botón (ACTIVE/DEACTIVE)

Alterne launidad entre el modo ENCENDER y ESPERA.

⑤ Botón (SOURCE)

Selección ar modulo de reproducción.

(6) Botones + / - (VOL+/VOL-)

Aumentar/disminuir el nivel de volumen.

(7) Montaje en pared

Instale los tornillos de montaje en pared en el accesorio de montaje de launities.

Subwoofer inalábrico

① Indicador

·Parpadeo=rápido	El subwoofer está en modo de emparejamiento
·Encendido=fijo	Conectaro / emparejado correctamente
·Parpadeo lento	Error de conexión / emparejamiento

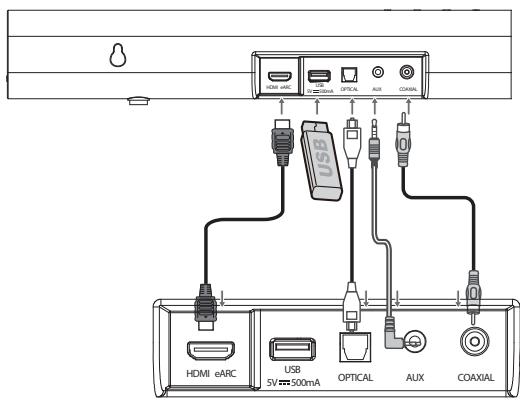

(8) Toma HDMI eARC

Puerto para conectar un TV. El puerto admite lamerican HDMI eARC/ARC, que permite que la barra de sonido reproduzca el audio que se origina en el TV conectado.

⑨ Toma USB

Inserte el dispositivo USB paraREENCRIMUSICA.

10 Conector OPTICAL

Conectar a la toma OPTICAL OUT de un dispositivo除外.

(1) Toma AUX

Conexión a un dispositivo de audio externo.

12 Conector COAXIAL

Conectar a la toma COAXIAL OUT de un dispositivo除外.

(13) Conector AC IN

Conecta al suministro de energia.

② Botón PAIR

2segundos	Modo de emparejamento
5segundos	Borrar el registrar de emparejamento

③ Conector AC IN

Conecta al suministro de energia.

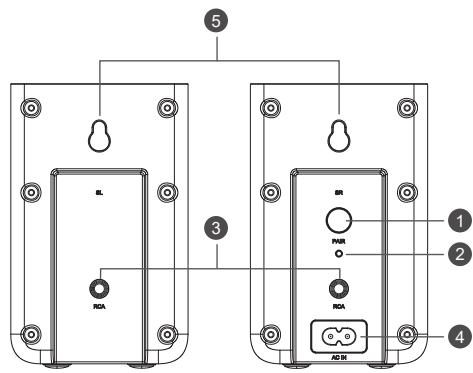

Altavoces envolventes traseros inalambricos

① Botón PAIR

2segundos	Modo de emparejamento
5segundos	Borrar el registrar de emparejamento

② Indicador

·Parpadeo=rápido	Altavoces trazeros en modo de emparejamiento
·Encendido fijo	Conectaro/emparejado correctamente
·Parpadeo lento	Error de conexión/emparejamiento

③ Conector RCA

Conecte los altavoces envolventes traseros izquierdo y decrecho.

(4) Conector AC IN

Conecta al suministro de energia.

(5) Montaje en pared

Instale los tornillos de pared y los soportes en la parte posterior de los altavoces envolventes trazeros.

3

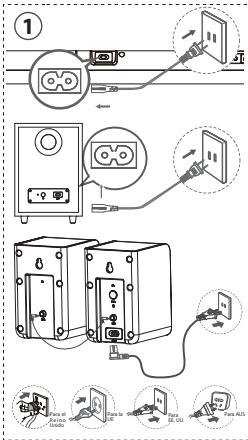

Emparejamento con el subwoofer y los altavoces envolventes traseros

El subwoofer, los altavoces envolventes traseros y la barra de sonido se emparejaran automatamente cuando se enciendan.

• Si no se esucha el audio del subwoofer inalábrico y de los altavoces envolventes traseros, emparéjelosmanualmente.

Mantenga pulsado este botón durante 3segundos

5

• La cantidad de cable de alimentación y el tipo de enchufe varian según la region.

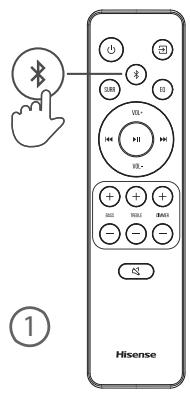

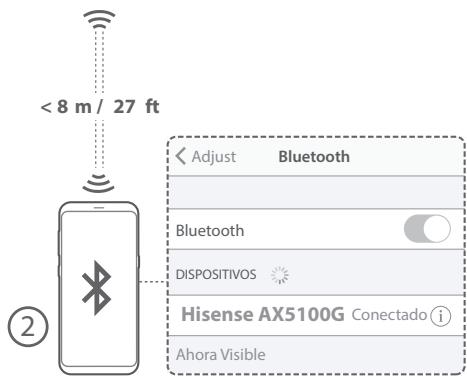

Operación Bluetooth (*)

4

5

Selección la funciona de reproducción ( 品 )

Pantalla	Modo
EARC	HDMI eARC
ARC	HDMI ARC
OPT	OPTICAL
COAX	COAXIAL
BT_IN	Bluetooth
NO_BT	Conectado
	No connectado
USB	USB
NO_USB	No hay ningún USB conectado
AUX	AUX

6

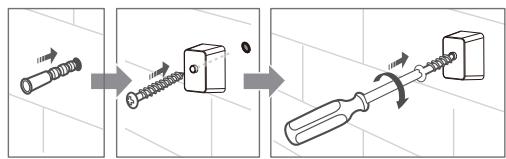

Montaje en pared

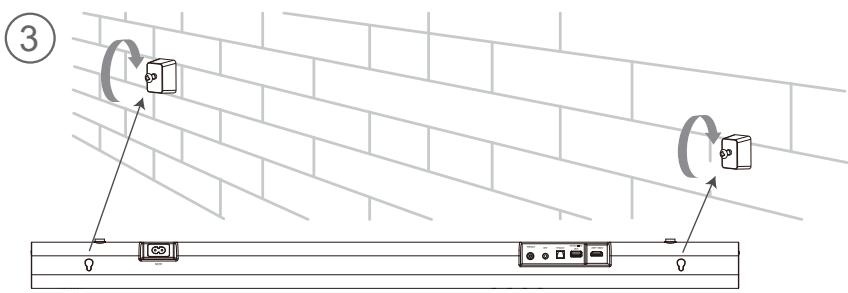

Montaje de la barra de sonido en la pared

(2)

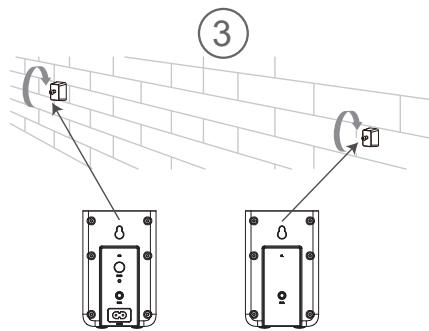

Montaje de los altavoces envolventes traseros en la pared

(2)

Hisense

2 × Cabos de alimentacion CA Para a Unidad Principal Subwoofer Sem Fios

1 × Cabo de Alimentacion CA For Alfalfafrones Traeiroa Surrounds CA

* O tipo de ficha varia de accordo con a regiao

Cabo RCA

Cabo O'tico

CaboHDMI

Supposes (x 4) / Parafsuo do supoce (x 4) / Ancora de parede (x 4)

Seleciona o modo de reproducao.

⑥ Teclas +/- (VOL+/VOL-)

Ligar o dispositorio USB para reproducir música.

10 Tomada OPTICAL

2 segundos	Modo de emparelhar
5 segundos	Elimine o registo de emparelhar

③ Tomada AC IN

2 segundos	Modo de emparelhar
5 segundos	Elimine o registo de emparelhar

② Indicador

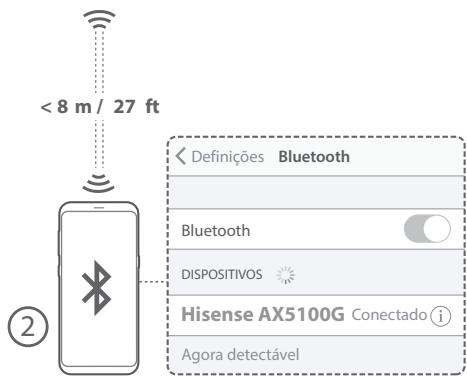

Funcimiento de Bluetooth (*)

4

5

Seleciono o modo de reproducao (

Visor	Modo
EARC	HDMI eARC
ARC	HDMI ARC
OPT	OPTICAL
COAX	COAXIAL
BT_IN	Bluetooth
NO_BT	Ligado Não ligado
USB	USB
NO_USB	Nenhum USB ligado
AUX	AUX

6

Montagem na parede

Montar a Barra de Som na Parede

(2)
