HASZNÁLATI ÚTMUTATÓ BARRE DE SON AX5100G HISENSE

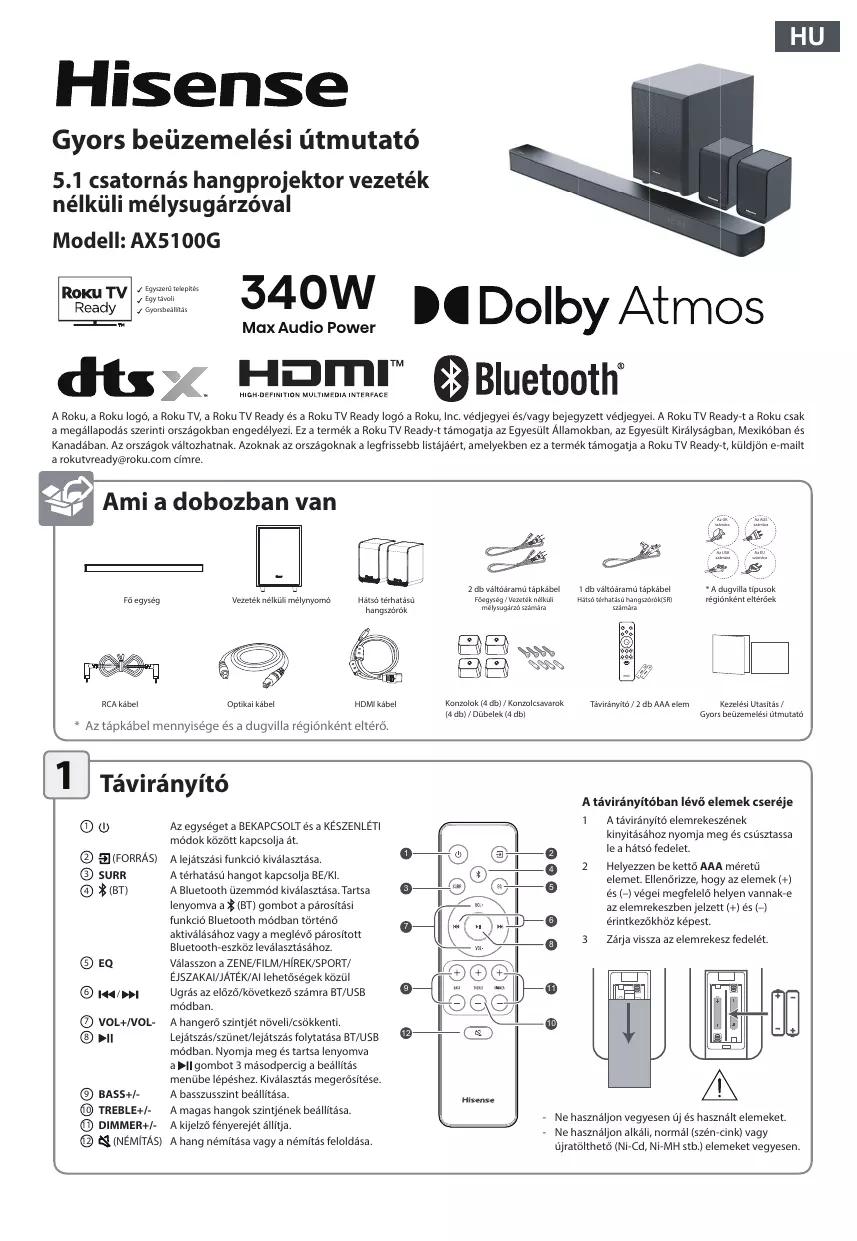

Gyors beüzemelési útmutató

5.1 csatornás hangprojektor vezeték

nélküli mélysugárzóval Modell: AX5100G 340W Egyszerű telepítés Egy távoli Gyorsbeállítás Max Audio Power A Roku, a Roku logó, a Roku TV, a Roku TV Ready és a Roku TV Ready logó a Roku, Inc. védjegyei és/vagy bejegyzett védjegyei. A Roku TV Ready-t a Roku csak a megállapodás szerinti országokban engedélyezi. Ez a termék a Roku TV Ready-t támogatja az Egyesült Államokban, az Egyesült Királyságban, Mexikóban és Kanadában. Az országok változhatnak. Azoknak az országoknak a legfrissebb listájáért, amelyekben ez a termék támogatja a Roku TV Ready-t, küldjön e-mailt a rokutvready@roku.com címre. Ami a dobozban van Fő egység RCA kábel Vezeték nélküli mélynyomó Optikai kábel Hátsó térhatású hangszórók 1 db váltóáramú tápkábel Főegység / Vezeték nélküli mélysugárzó számára Hátsó térhatású hangszórók(SR) számára Konzolok (4 db) / Konzolcsavarok (4 db) / Dübelek (4 db) HDMI kábel

• Az tápkábel mennyisége és a dugvilla régiónként eltérő.

2 db váltóáramú tápkábel Távirányító

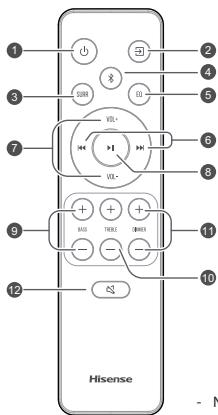

(FORRÁS) A lejátszási funkció kiválasztása. A térhatású hangot kapcsolja BE/KI. (BT) A Bluetooth üzemmód kiválasztása. Tartsa lenyomva a (BT) gombot a párosítási funkció Bluetooth módban történő aktiválásához vagy a meglévő párosított Bluetooth-eszköz leválasztásához. Válasszon a ZENE/FILM/HÍREK/SPORT/ ÉJSZAKAI/JÁTÉK/AI lehetőségek közül Ugrás az előző/következő számra BT/USB módban. VOL+/VOL- A hangerő szintjét növeli/csökkenti. Lejátszás/szünet/lejátszás folytatása BT/USB módban. Nyomja meg és tartsa lenyomva gombot 3 másodpercig a beállítás menübe lépéshez. Kiválasztás megerősítése. BASS+/A basszusszint beállítása. TREBLE+/A magas hangok szintjének beállítása. DIMMER+/- A kijelző fényerejét állítja. (NÉMÍTÁS) A hang némítása vagy a némítás feloldása.

Az AUS számára Az USA számára Az EU számára

• A dugvilla típusok régiónként eltérőek Kezelési Utasítás / Gyors beüzemelési útmutató A távirányítóban lévő elemek cseréje Az egységet a BEKAPCSOLT és a KÉSZENLÉTI módok között kapcsolja át.

Távirányító / 2 db AAA elem Az UK számára

A távirányító elemrekeszének kinyitásához nyomja meg és csúsztassa le a hátsó fedelet.

Helyezzen be kettő AAA méretű elemet. Ellenőrizze, hogy az elemek (+) és (–) végei megfelelő helyen vannak-e az elemrekeszben jelzett (+) és (–) érintkezőkhöz képest.

Zárja vissza az elemrekesz fedelét.

- Ne használjon vegyesen új és használt elemeket. - Ne használjon alkáli, normál (szén-cink) vagy újratölthető (Ni-Cd, Ni-MH stb.) elemeket vegyesen.

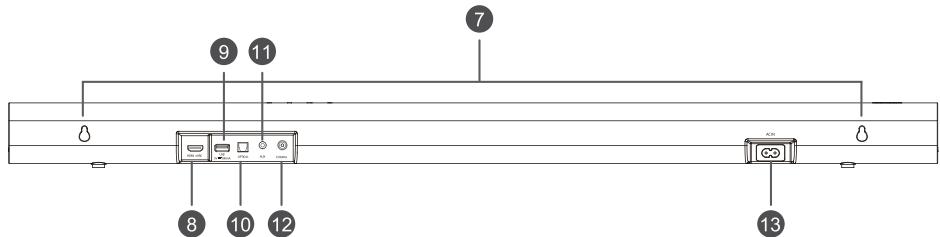

Részek azonosítása Fő egység Kijelzőablak Az aktuális státuszt mutatja. Távirányító érzékelő A távirányítótól érkező jeleket fogadja. Piros készenlét jelzőfény

• Folyamatosan világít Készenléti üzemmódban

• Lassú villogás Automatikus ébredés módban

(BE/KI) gomb Az egységet a BEKAPCSOLT és a KÉSZENLÉTI módok között kapcsolja át. (FORRÁS) gomb A lejátszási funkció kiválasztása. +/- (VOL+/VOL-) gomb A hangerő szintjét növeli/csökkenti. Falra szerelés Az egység falra való rögzítéséhez szerelje be a megfelelő csavarokat. HDMI eARC csatlakozó Port a TV csatlakoztatásához. A port támogatja az eARC/ARC HDMI funkciót, amely lehetővé teszi, hogy a hangprojektor a csatlakoztatott TV-ről származó hangot lejátssza. USB csatlakozó Zene lejátszásához ide tud USB eszközt csatlakoztatni. OPTICAL csatlakozó Ez egy külső eszköz OPTIKAI csatlakoztatására szolgál. AUX csatlakozó Egy külső hangeszközhöz való csatlakozáshoz. COAXIAL csatlakozó Ez egy külső eszköz KOAXIÁLIS csatlakoztatására szolgál. AC IN csatlakozó Az áramellátás csatlakozója. Vezeték nélküli mélynyomó

• Folyamatosan világít
• Lassú villogás AC IN A mélysugárzó párosítási módban van Csatlakoztatva / Párosítás sikeres Csatlakoztatás / Párosítás sikertelen

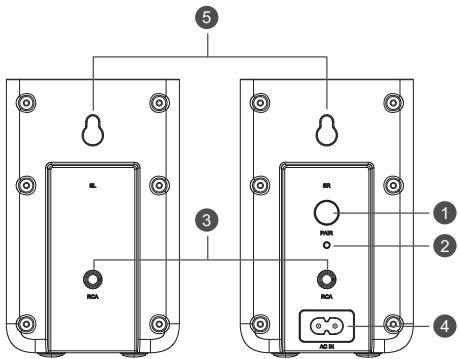

2 PAIR gomb 2 másodperc Párosítási mód 5 másodperc A párosítási adatrögzítés törlése 3 AC IN csatlakozó Az áramellátás csatlakozója. Vezeték nélküli hátsó térhatású hangszórók 1 PAIR gomb 2 másodperc Párosítási mód 5 másodperc A párosítási adatrögzítés törlése Jelzőfény

• Gyors villogás A hátsó hangszórók párosítási módban vannak

• Folyamatosan világít Csatlakoztatva / Párosítás sikeres

• Lassú villogás Csatlakoztatás / Párosítás sikertelen

3 RCA csatlakozó A bal- és jobboldali hátsó térhatású hangszórók csatlakoztatása. 4 AC IN csatlakozó Az áramellátás csatlakozója. 5 Falra szerelés Szerelje be a fali csavarokat és a konzolokat a hátsó térhatású hangszórók hátuljába.

Párosítás a mélynyomóval és a hátsó térhatású hangszórókkal A mélysugárzó, a hátsó térhatású hangszórók és a hangprojektor automatikusan párosul, ha ezek áramkábeleit bedugják a konnektorba és bekapcsolják őket.

• Ha az automatikus párosítás sikertelen, akkor kézzel párosítsa a mélysugárzót és a hátsó térhatású hangszórókat a főegységgel.

Tartsa lenyomva ezt a gombot 2 másodpercig Tartsa lenyomva ezt a gombot 3 másodpercig <6m

AC IN Tartsa lenyomva ezt a gombot 2 másodpercig Az UK számára

Az EU számára Az USA számára Az AUS számára Az tápkábel mennyisége és a dugvilla régiónként eltérő.

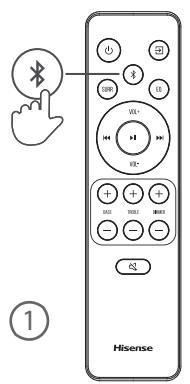

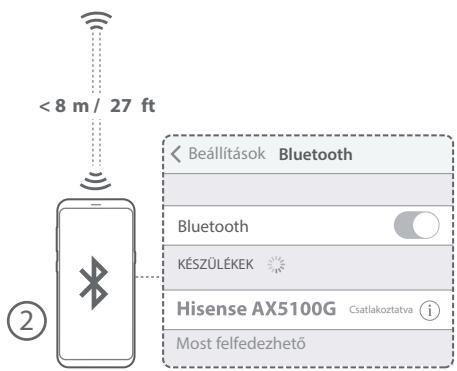

Bluetooth ( ) kezelés < 8 m / 27 ft Beállítások Bluetooth Bluetooth

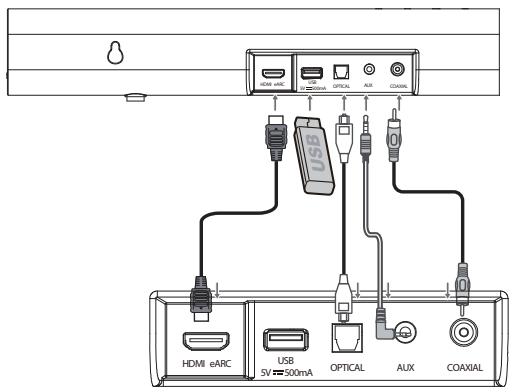

Csatlakoztatva Most felfedezhető A lejátszási funkció kiválasztása (

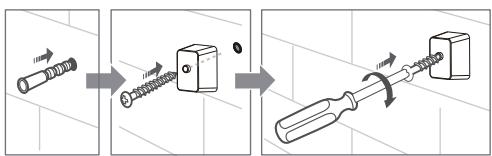

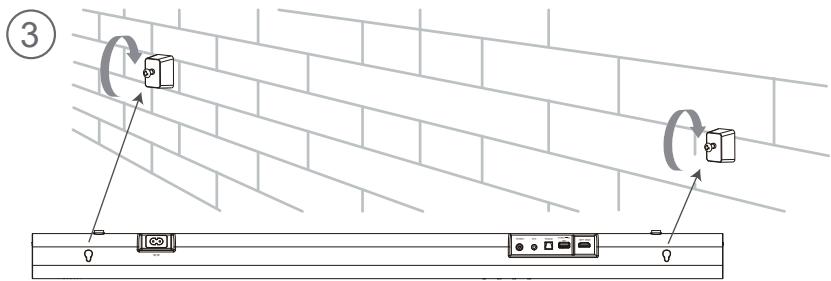

USB 500mA USB Nincs USB csatlakoztatva OPTICAL AUX COAXIAL AUX Falra szerelés A hangprojektor falra szerelése 770 mm / 30,3”

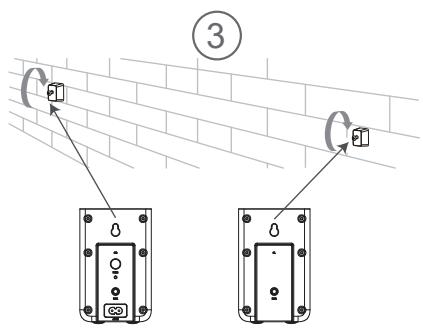

A hátsó térhatású hangszórók falra szerelése
