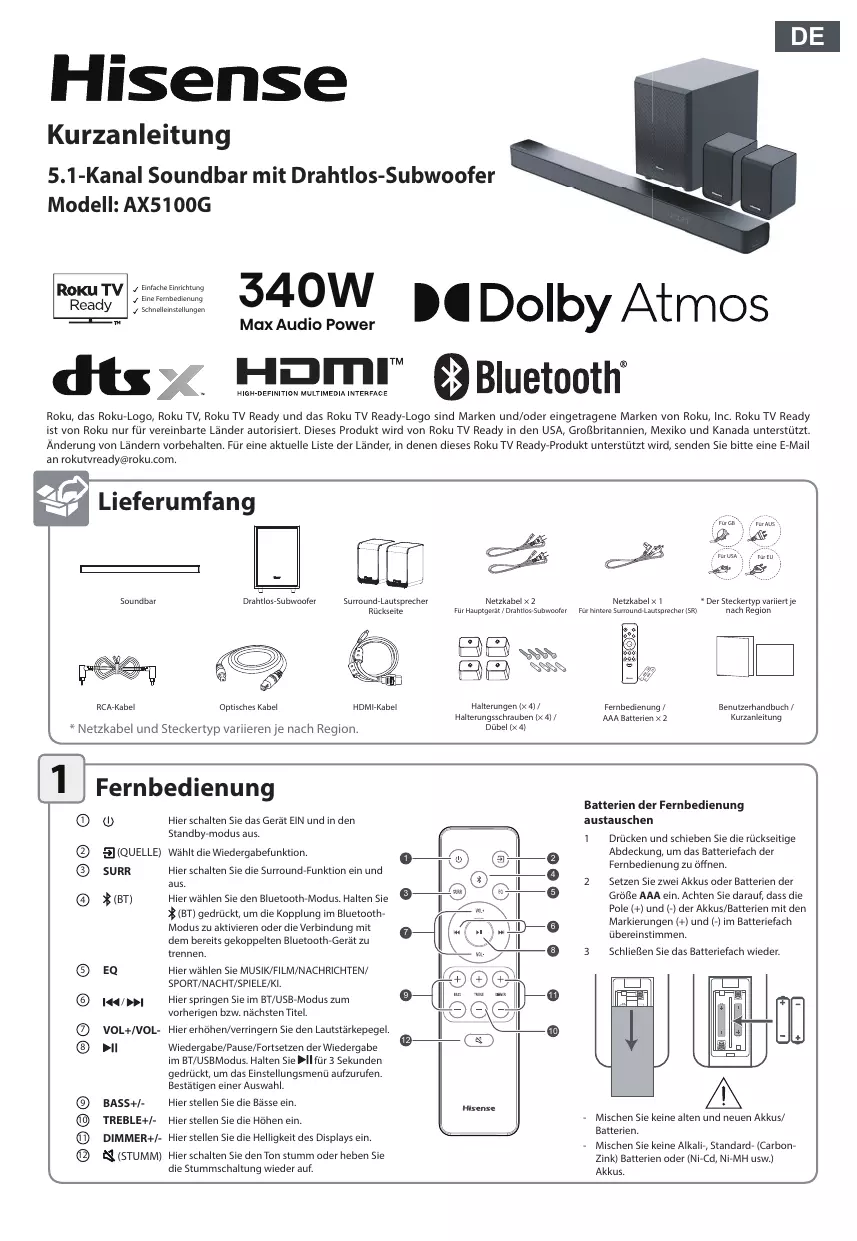

BEDIENUNGSANLEITUNG BARRE DE SON AX5100G HISENSE
5.1-Kanal Soundbar mit Drahtlos-Subwoofer Modell: AX5100G
Roku TV
Ready
Einfache Einrichtung
√ Eine Fernbedienung
Schnelleinstellungen
340W
Max Audio Power
Dolby Atmos
HOMI
HIGH-DEFINITION MULTIMEDIA INTERFACE
Bluetooth
Roku, das Roku-Logo, Roku TV, Roku TV Ready und das Roku TV Ready-Logo sind Marken und/oder eingetragene Marken von Roku, Inc. Roku TV Ready ist von Roku nur für vereinbarte Länder autorisiert. Dieses Produkt wird von Roku TV Ready in den USA, Großbritannien, Mexiko und Kanada unterstützt. Änderung von Ländern vorbehalten. Für eine aktuelle Seite der Länder, in denen这点es Roku TV Ready-Produkt unterstützt wird, senden Sieitte eine E-Mail an rokutvready@roku.com.
Lieferumfang
Soundbar
Drahtlos-Subwoofer
Surround-Laustsprecher Rücksiete
Netzkabel × 2
Für Hauptgerät / Drahtlos-Subwoofer
Netzkabel × 1
FürhintereSurround-Lautsprecher(SR)
* Der Steckotyp variiert je nach Region
RCA-Kabel
Optisches Kabel
HDMI-Kabel
Halterungen (x4) / Halterungsschrauben (x4) / Dübel (x4)
Fernbedierung / AAA Batterien × 2
Benufterhandbuch/ Kurzanleitung
*Netzkabel und Steckertype variieren je nach Region.

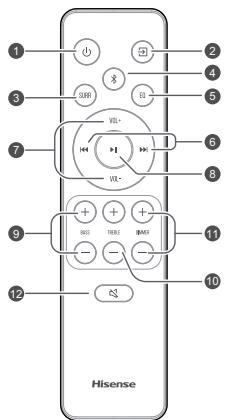

1 Fernbedienung
① ①
Hier schalten Sie das Gerät EIN und in den Standby-modus aus.
②
Wählt die Wiedergabefunktion.
③ SURR
Hier schalten Sie die Surround-Funktion ein und aus.
④ (BT)
Hier wahlen Sie den Bluetooth-Modus. Halten Sie
(BT) gedrückt, um die Kopplung im Bluetooth-Modus zu aktivieren oder die Verbindung mit dem bereits gekoppelen Bluetooth-Gerät zu trennen.
⑤ EQ
Hier hahle Si MUSK/FILM/NACHRICHTEN/ SPORT/NACHT/SPIELE/KI.
⑥
Hier springen Sie im BT/USB-Modus zum vorherigen bzw. nachsten Titel.
⑦ VOL+/VOL-
Hier erhöhen/verringern Sie den Lautstärkepegel.
8
Wiedergabe/Pause/Fortsetzen der Wiedergabe im BT/USBModus. Halten Sie für 3 Sekunden gedruckt, um das EinstellungsmENU aufzurufen. Bestätigener einer Auswahl.
BASS+/-
Hier stellen Sie die Basse ein.
10 TREBLE+/-
Hier stellen Sie die Hohen ein.
DIMMER+
Hier stellen Sie die Helligkeit des Displays ein.
12 (STUMM)
Hier schalten Sie den Ton stumm oder—heben Sie die Stummschaltung wieder auf.
Batterien der Fermbedienung austauschen
1 Drucken und schieber Sie die rückseitige Abdeckung, um das Batteriefach der Fernbediedung zu offen.
2 Setzen Sie zwei Akkus oder Batterien der Größe AAA ein. Achten Sie darauf, dass die Pole (+) und (-) der Akkus/Batterien mit den Markierungen (+) und (-) im Batteriefach übereinstimmen.
3 SchlieBen Sie das Batteriefach wieder.
- Mischen Sie keine alten und neuen Akkus/ Batterien.
- Mischen Sie keine Alkali-, Standard-(Carbon-Zink) Batterien oder (Ni-Cd, Ni-MH usw.) Akkus.

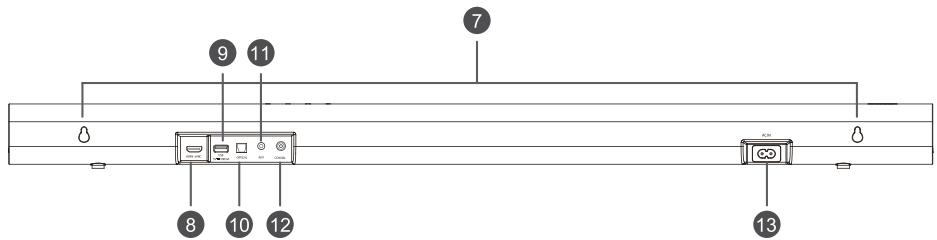

Bedienelemente und Funktionen
Soundbar
① Display
Hier wird der aktuelle Status angezeigt.
② Sensor für die Fernbedienung
Empfängt Signale von der Fernbedienung.
③ Rote Standby-LED
| • Leuchtet | Im Standby-Modus |
| • Blinkt langsam | Im automatischen Wake-On-Modus |
(4) U(EIN/AUS)-Taste
Hier schalten Sie das Gerät EIN und in den Standby-modus aus.
(5) (QUILLE)-Taste
Wahltdie Wiedergabefunktion.
(6) +/- (VOL+/VOL-)-Taste
Hier erhöhen/verringern Sie den Lautstärkepegel.
⑦ Wandhalterung
Installieren Sie die Wandbefestigungsschrauben in der Wandhalterung des Geräts.
Drahtlos-Subwoofer
① LED
| • Blinkt schnell | Der Subwoofer ist im Kopplungsmodus |
| • Leuchtet | Verbunden / erfolgreich gekoppelt |
| • Blinkt langsam | Verbindung / Kopplung fehlgeschlagen |

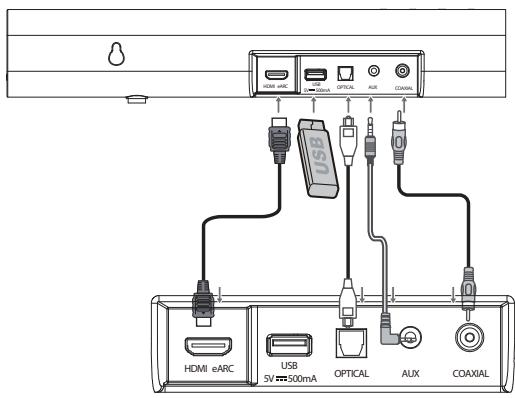

8 HDMI eARC-Anschluss
Anschluss für Fernseher. Der Anschluss understands die eARC/ARC HDMI-Funktion, mit der die Soundbar Audio wiedergeben kann, das vom angeschlossenen Fernseher stammt.
9 USB-Anschluss
Hier schreiben Sie ein USB-Gerät zur Musikwiedergabe an.
10 OPTICAL-Anschluss
Schlieben Sie hier den OPTISCHEN AUSGANG eines externen Geräts an.
11 AUX-Anschluss
SchlieBen Sie hier ein externes Audiogerät an.
12 COAXIAL-Anschluss
Schlieben Sie hier den KOAXIALAUSGANG eines externen Geräts an.
13 AC IN-Anschluss
SchlieBen Sie hier das Netzkabel an.
PAIR-Taste
| 2 Sekunden | Kopplungsmodus |
| 5 Sekunden | Kopplungsdatenlöschen |
AC IN-Anschluss
Hier schlieben Sie das Gerät am Stromnetz an.

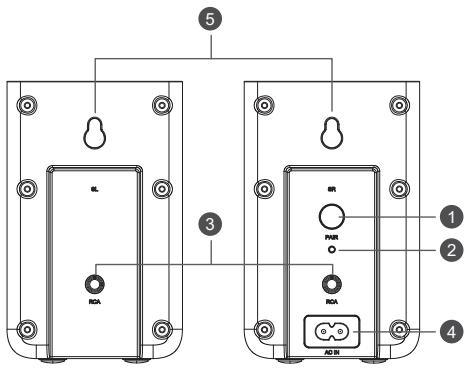

Hintere Drahtlos-Surround-Laufsprecher
① PAIR-Taste
| 2 Sekunden | Kopplungsmodus |
| 5 Sekunden | Kopplungsdatenlöschen |
② LED
| • Blinkt schnell | Hintere Lautsprecher im Kopplungsmodus |
| • Leuchtet | Verbunden / erfolgreich gekoppelt |
| • Blinkt langsam | Verbindung / Kopplung fehlgeschlagen |
(3) RCA-Anschluss
Schlieben Sie hier den linken und rechten hinteren Surround-Lautsprecher an.
(4) AC IN-Anschluss
Hier schlieBen Sie das Gerat am Stromnetz an.
⑤ Wandhalterung
Installieren Sie die Wandschrauben und -halterungen auf der Rückseite der hinteren Surround-Laatsprecher.
3

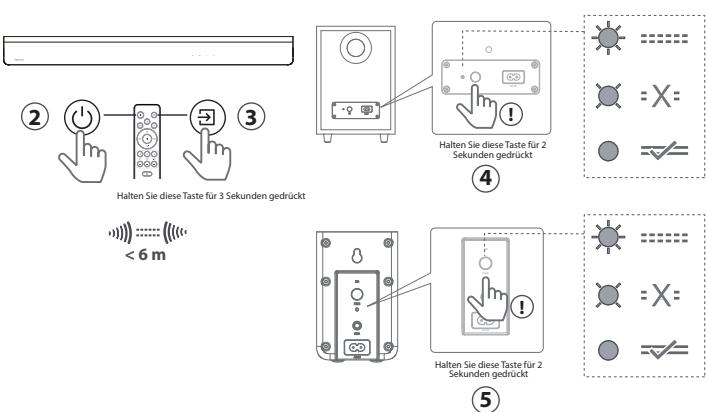

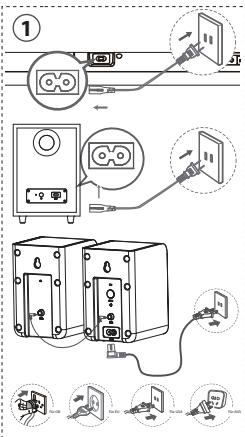

Subwoofer mit den hinteren Surround-Lautsprechern koppeln
Subwoofer, hintere Surround-Lautsprecher und Soundbar werden automatisch gekoppelt, wenn sie am Stromnetz angeschlossen und eingeschaltet werden.
* Wenn die automatische Kopplung fehlschlägt, koppeln Sie den Subwoofer und die hinteren Surround-Lautsprecher manuell mit dem Hauptgerät.
4

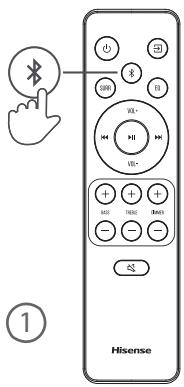

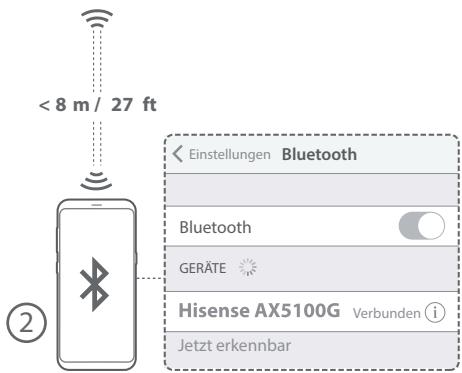

Bluetooth (X)-Betrieb
5
Wählt die Wiedergabefunktion (2)
| Display | Modus |
| EARC | HDMI eARC |
| ARC | HDMI ARC |
| OPT | OPTICAL |
| COAX | COAXIAL |
| BT_IN | Bluetooth |
| NO_BT | Verbunden
Nicht verbunden |
| USB | USB |
| NO_USB | USB nicht verbunden |
| AUX | AUX |
6

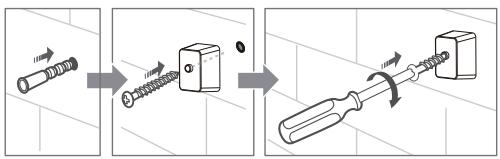

Wandhalterung

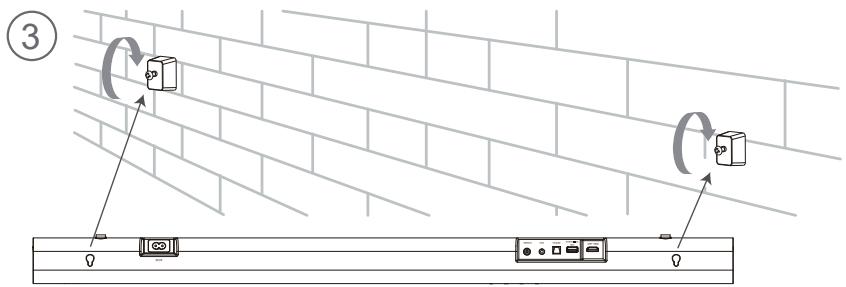

Soundbar and the Wand montieren
(2)

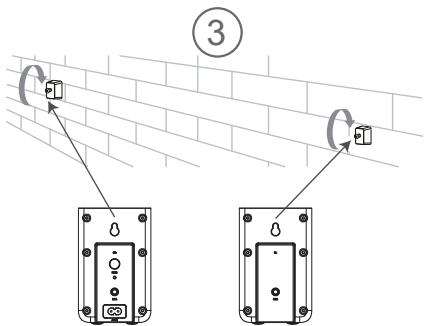

Hintere Surround-Laatsprecher an der Wand montieren
(2)
