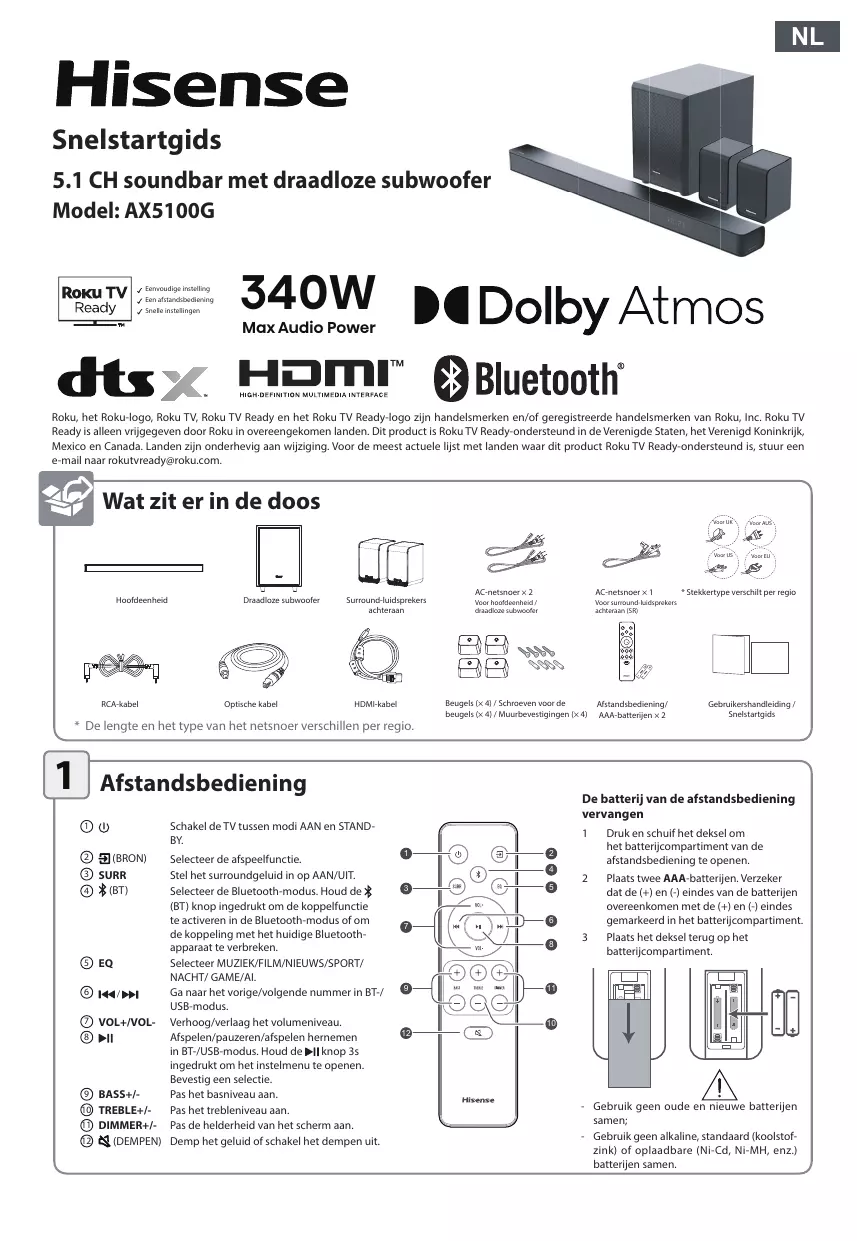

GEBRUIKSAANWIJZING BARRE DE SON AX5100G HISENSE
5.1 CH soundbar met draadloze subwoofer Model: AX5100G
Roku TV Ready
Eenvoudige instelling Een afstandsbediening Snelleinstellen
340W
Max Audio Power
Dolby Atmos
HOMI
HIGH-DEFINITION MULTIMEDIA INTERFACE
Bluetooth
Roku, het Roku-Logo, Roku TV, Roku TV Ready en het Roku TV Ready-logo waar handelsmerken en/of gereistreeerde handelsmerken van Roku, Inc. Roku TV Ready is alleen vrijgeveen door Roku in overeengekomen landen. Dit product is Roku TV Ready-onderstund in de Verenigde Staten, het Verenigd Koninkrijk, Mexico en Canada. Landen zijn onderhevig aan wijziging. Voor die meest actuele lijst met landen waar dit product Roku TV Ready-onderstund is, stuur een e-mailaar rokatvready@roku.com.
Wat ziterinde doos
Hoofdeenheid
RCA-kabel
Draadloze subwoofer
Surround-luidspeakers ahteraan
AC-netsnoer × 2 Voorhoedteidheit/draaldoze subwoofer
AC-netsoes x 1 Voor surround/leidspreksters 20
* Stekkertype verschilt per regio
- De lenghte en het type van het netsnoer verschillen per regio.

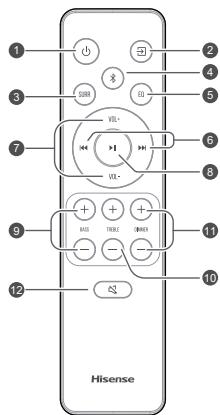

1 Afstandsbediening
① ①
② (BRON)
③ SURR
(4) (BT)
Schakel de TV tussen modi AAN en STANDBY.
Selecteer de aftspeelfunctie.
Stel het surroundgeluid in op AAN/UIT.
Selecteer de Bluetooth-modus. Houd de (BT) knop ingedrukt om de koppelfunctie te activeren in de Bluetooth-modus of om de koppelping met het huidige Bluetooth-appearaat te verbeken.
Selectee MUZIEK/FILM/NIEUWS/SPORT/NACHT/GAME/AL.
Gaaarhervige/volgende nummer in BT-/ USB-modulus.
Verhoog/verlaag het volumeniveau.
Afspelen/pauzeren/afspelen hernemen in BT/JUSB-modus. Houd de I knop 3s ingedrukt om het instelmenu te openen. Bevestig een selectie.
Pas het basniveau aan.
Pas het trebleniveau aan.
Pas de holderheid van het scherm aan.
Demp het geluid of schakel het dampenuit.
De batterij van de afstandsbediening verrangen
1 Druk en schuif het deksel om het batterijkompartement van de afstandsbediening te openen.
2 Plaatse twee AAA-batterijen. Verzeker dat de (+) en (-) eindhoven van de batterijen overeenkomen met de (+) en (-) eindhoven gemarkeerd in het batterijcompartment.
3 Plaats het deksel terug op het batterijkompartiment.
- Gebruik geen oude en neuee batterijen samen;
- Gebruik geen alkaline, standard (koolstofzink) of oplaadbare (Ni-Cd, Ni-MH, enz.) batterijenSAM.
2

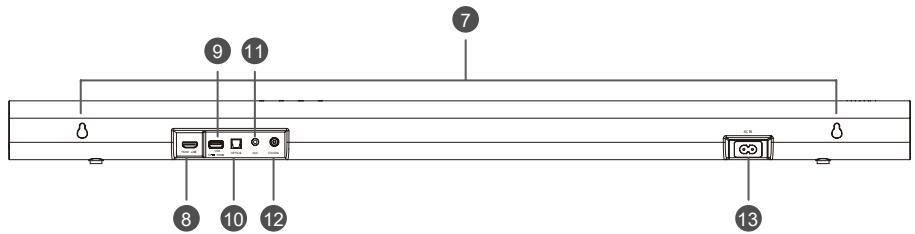

De onderdelen identificeren
Hoofdeenheid
① Weergavevenster
Geeft de huidige status wee.
② Afstandsbedieningssensor
Ontvangt de signalen van de afstandsbediening.
(3) Rood stand-by indicatielampje
| • Constant aan | In stand-bymodus |
| • Traag knipperen | In de modus automatisch ontwaken |
④ (AAN/UIT)-knop
Schakel de eenheid tussen de modi AAN en STAND-BY.
(5) (BRON) knop
Selecteer de afspeelfunctie.
(6) +/- (VOL+/VOL-) knop
Verhoog/verlaag het volumeniveau.
⑦ Muurbeugel
Draai de schroeven voor muurbevestiging in de muurbeugel van de eenheid.
Draadloze subwoofer
① Indicatielampje
-
Snel knipperen De subwoofer staat in de koppelmodus
-
Constant aan | Verbonden / koppelen gelukt
-
Traag knipperen | Verbinding / koppelen mislukt
8 HDMIARC-aansluiting
Deze poort is om een TV aan te sluiten. De poort ondersteunt de eARC/ARC HDMI-functie, waardoor de soundbar geluid van de verbonden TV kan afspelen.
⑨ USB-aansluiting
Plaats een USB-apparaat om muziek af te spelen.
10 OPTICAL-aansluiting
Aansluiten op de OPTICAL OUT-aansluiting op een extern apparatus.
(11) AUX-aansluiting
Aansluiten op een extern audiotoestel.
COAXIAL-aansluiting
Aansluiten op de COAXIAL OUT-aansluiting op een extern apparatus.
(13) AC IN-aansluiten
Sluit aan op de voeding.
PAIR-knop
| 2 seconden | Koppelmodus |
| 5 seconden | Het koppelrecord:wissen |
AC IN-aansluiten
Sluit aan op de voeding.

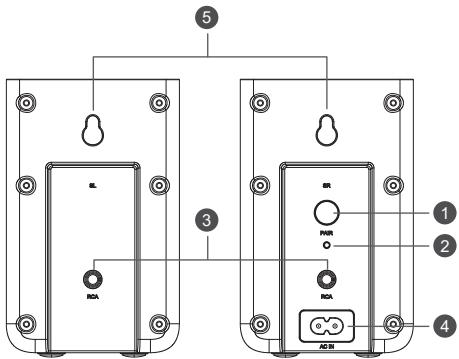

Draadloze surround-luidsprekers achteraan
① PAIR-knop
| 2 seconden | Koppelmodus |
| 5 seconden | Het koppelrecord:wissen |
② Indicatielampje
| ·Snel knipperen | Achterste luidsprekers in koppelmodus |
| ·Constant aan | Verbonden / koppelen gelukt |
| ·Traag knipperen | Verbinding / koppelen mistrukt |
③ RCA-aansluiting
Sluit de surround-luidsprekers links en rechts achteraan aan.
4 AC IN-aansluiten
Sluit aan op de voeding.
(5) Muurbeugel
Installer de muurschroeven en -beugels in de achechterkant van de surround-luidspreker achteraan.

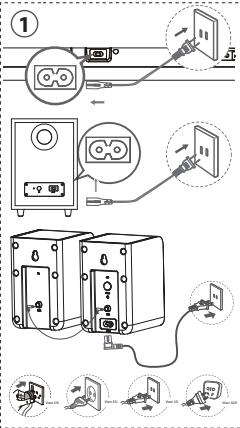

Koppelen met de subwoofer en surround-luidsprekers achteraan
De subwoofer, surround-luidspeakers achteraan en de soundbar zullen automatisch koppelen als de stekkers in een stopcontact worden gesteken en als ze ingeschaken worden.
- Als het automatisch koppelen mislukt, koppel de subwoofer en de surround-luidspeakers achefteraan dan handmatig met de eenheid.
Houd deze knop 2 seconden
ingedru
Houd deze knop 3 seconden ingedrukt
<6m
Houd deze knop 2 seconden
5
4

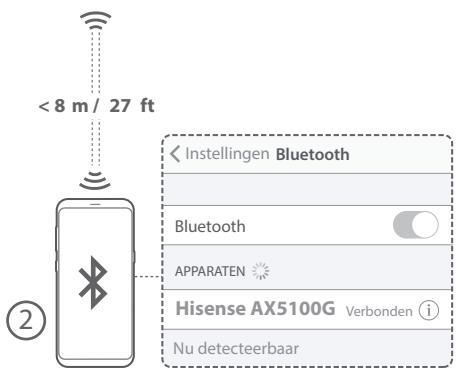

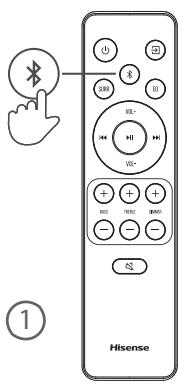

Werking via Bluetooth (X)
5

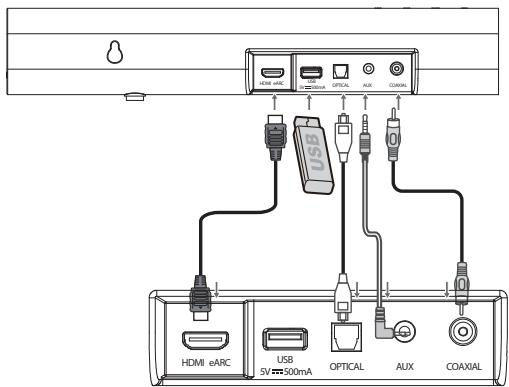

Selecteer de afspeelfunctie (→)
| Beeldscherm | Modus |
| EARC | HDMI eARC |
| ARC | HDMI ARC |
| OPT | OPTISCH |
| COAX | COAXIAAL |
| BT_IN | Bluetooth |
| NO_BT | Verbonden |
| Niet verbonden |
| USB | USB |
| NO_USB | Geen USB verbonden |
| AUX | AUX |
6

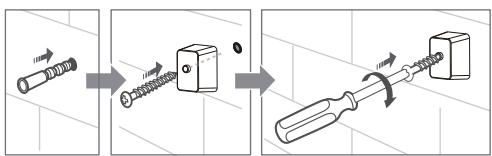

Bevestiging gegen de muur

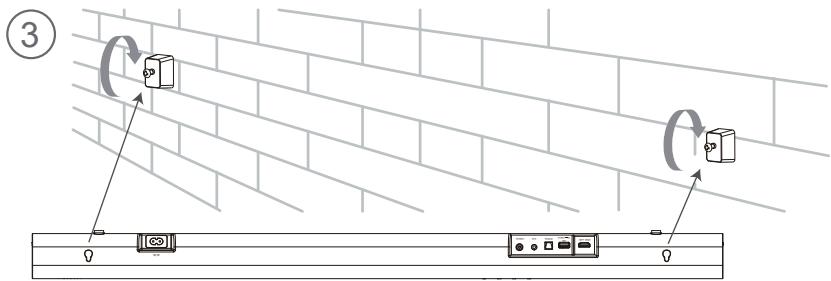

De soundbar gegen de muur monteren
(2)

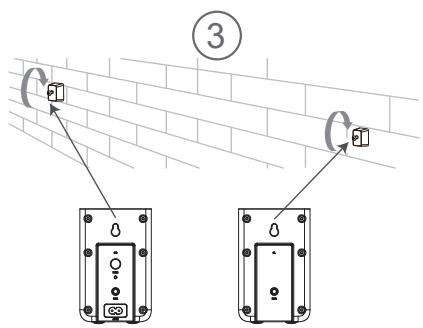

De surround-luidspekers achteraan gegen de muur monteren
(2)
