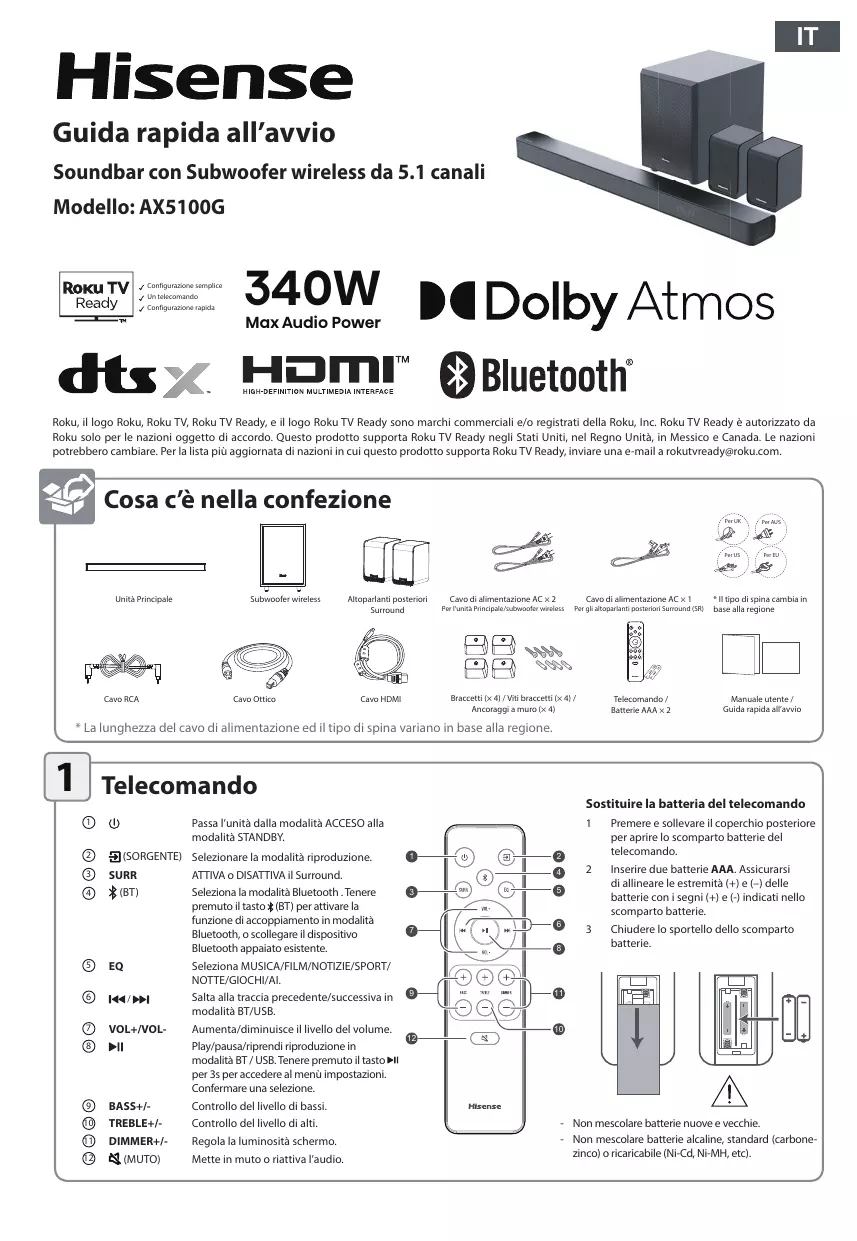

MANUALE UTENTE BARRE DE SON AX5100G HISENSE
Guida rapida all'avvio
Soundbar con Subwoofer wireless da 5.1 canali
Modello: AX5100G
Roku TV Ready
Configurazione semplice
Un telecomando
Configurazione rapida
340W
Max Audio Power
Dolby Atmos
dt
HOMI
HIGH-DEFINITION MULTIMEDIA INTERFACE
Bluetooth
Roku, il logo Roku, Roku TV, Roku TV Ready, e il logo Roku TV Ready sono marchi commerciali e/o registrati della Roku, Inc. Roku TV Ready è autorizzato da Roku solo per le nazioni oggetto di accordo. Questo prodotto supporte Roku TV Ready negli Stati Uniti, nel Regno Unità, in Messico e Canada. Le nazioni pottreboo cambiare. Per la lista più aggiornata di nazioni in cui questo prodotto技术支持e Roku TV Ready, inviare una e-mail a rokutvready@rukou.com.
Cosa c'è nella confezione
Unità Principale
Cavo RCA
Subwoofer wireless
Cavo Ottico
Altoparlanti posteriori Surround
Cavo HDMI
Cavo di alimentazione AC × 2 Per l'unita Principale/subwooer wireless
Braccetti (4× 1) /Viti braccetti (4× 1) Anorraggi a muro (4× 1)
Cavo di alimentazione AC × 1 Per gli altoplaranti posteriori Surround (SR)
*Itipo di spina cambia in base alla regione
Telecomando / Batterie AAA × 2
Manuale utente /Guida rapida all'avion
- La lunghezza del cavo di alimentazione ed il tipo di spina variano in base alla regione.

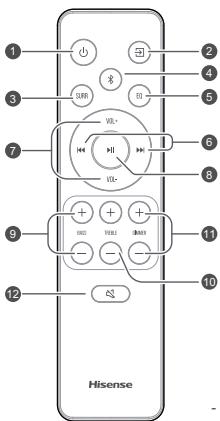

1 Telekomando
Passa l'unità alla modalità ACCESO alla modalità STANDBY.
② (SORGENTE) Selezionare la modalità riproduzione.
③ SURR ATTIVA o DISATTIVA il Surround.
④ (BT) Sezezione la modalità Bluetooth. Tenere premuto il tasso (BT) per attivare la funzione di accoppiamento in modalità Bluetooth, o scollegare il dispositivo Bluetooth appaiato essere.
⑤ EQ Selezionza MUSICA/FILM/NOTIZIE/SPORT/NOTTE/GIOCH/AI.
Salta alla traccia precedente/successiva in modalità BT/USB.
VOL+/VOL- Aumenta/diminuisce il livello del volume.
Play/pausa/riprendi riproduzione in modalità BT/USB. Tenere premuto il tasto per 3s per accedere al menu impostazioni. Confermare una selezione.
BASS+/- Controllo del livello di bassi.
10 TREBLE+/- Controllo del livello di alto.
① DIMMER+/- Regola la luminosità schermo.
12 (MUTO) Mette in muto o riattiva l'audio.
Sostituire la batteria del telecomando
1 Premere e sollevare il coperchio posteriore per aprirlo scomparto batterie del telecomando.
2 Inserire due batterie AAA. Assicurarsi di allineare le estremità (+) e (-) delle batterie con i segni (+) e (-) indicatei dello scomparto batterie.
3 Chidere lo sportello dello scomparto batterie.
Non mescolare batterie nuove e vecchie.
- Non mescolare batterie alcaline, standard (carbon-zinco) o ricaricabile (Ni-Cd, Ni-MH, etc).
Identificare le parti
Unità Principale
1 Finestra di visualizzazione
Mostra lo stato corrente.
(2) Sensore del telecomando
Riceve i segnali in remot del telecomando.
③ Spia Standby rossa
| • Sempre accesa | In modalità standby |
| • Lampeggia lentamente | In modalità Accensione automatica Attiva |
(4) Tasto (ACCESO/SPENTO)
Passa l'unità alla modalità ACCESO alla modalità Standby.
⑤ Tasto (SORGENTE)
Selezionare la funzione riproduzione.
6 Tasto + / - (VOL+/VOL-)
Aumenta/diminuisce il livello del volume.

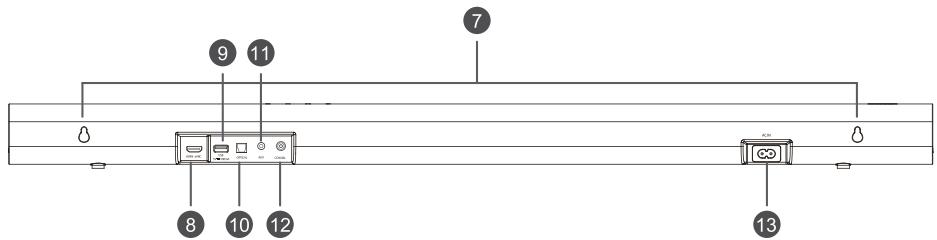

(7) Staffa muro
Installare le viti della staffa a muro nel montaggio a muro dell'unità.
Subwoofer wireless
① Spia
| ·Lampeggia
rapidamente | Il subwoofer è in modalità
accoppiamento |
| ·Sempre accesa | Connesso/appaiato con
successo |
| ·Lampeggia
lentamente | Connessione/accoppiamento
Fallito |

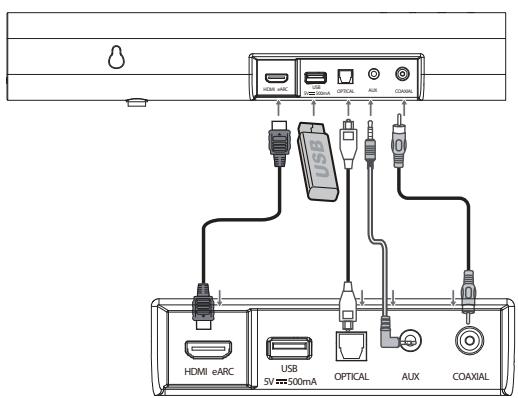

(8) Presa HDMI eARC
La porta per connettre al televisore. La porta supporta la funzione eARC/ARC HDMI, che permette alla soundbar di riproduire l'audio proveniente dal televisore connesso.
9 Presa USB
Inserire un dispositivo USB per riproduire la musica.
10 Presa OPTICAL
Connette alla presa USCITA OTTICA sul disposativo esterno.
(11) Presa AUX
Collega ad un dispositivo audio digitale esterno.
(12) Presa COAXIAL
Connette alla presa USCITA COASSIALE sul disposativo esterno.
(13) Presa AC IN
Connette la fornitura alimentazione principale.
② Tasto PAIR
| 2 secondi | Modalità accoppiamento |
| 5 secondi | Cancellare i registri di accoppiamento |
(3) Presa AC IN
Collega alla fornitura alimentazione principale.

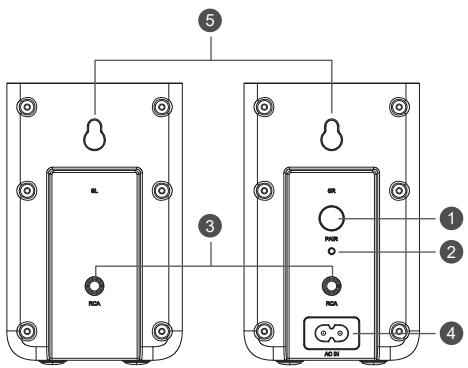

Altoparlanti posteriori Surround Wireless
① Tasto PAIR
| 2 secondi | Modalità accoppiamento |
| 5 secondi | Cancellare i registri di accoppiamento |
② Spia
| ·Lampeggia
rapidamente | Altoparlanti posteriori in modalità
accoppiamento |
| ·Sempre ingressa | Connesso/appaiato con successo |
| ·Lampeggia
lentamente | Connessione/accoppiamento Fallito |
(3) Presa RCA
Connette gli altoparlanti posteriori surround destro e sinistro.
(4) Presa AC IN
Collega la fornitura alimentazione principale.
(5) Staffa muro
Installare le viti e i braccetti a muro nel retro degli altoparlanti posteriori Surround.
3

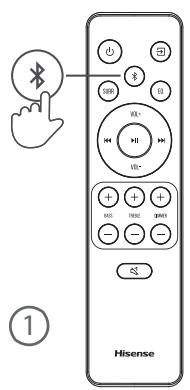

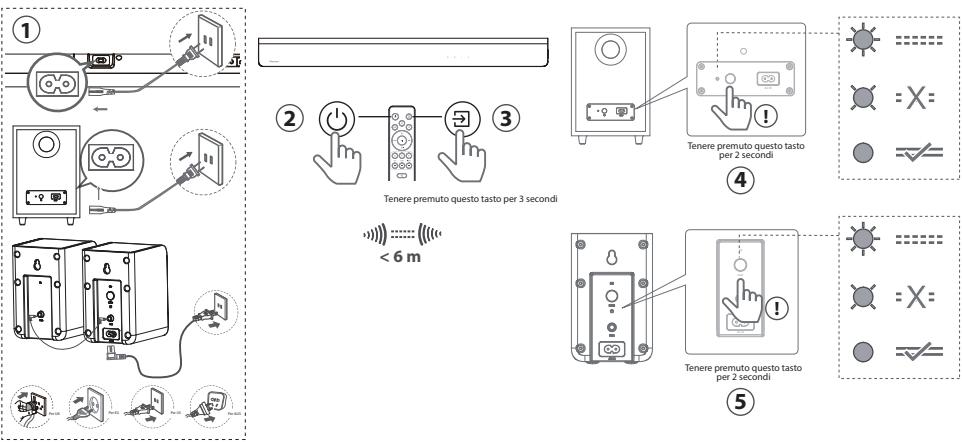

Accoppiare con Subwoofer e gli altoparlanti posteriori surround
Il subwoofer, gli altoparlanti posteriori surround e la soundbar saranno appaiati automaticamente all'accensione.
- Se non si除去 alcun audio dal subwoofer wireless e dagli altoparlanti posteriori surround, appaiarli manualemente.
5
Selezionare la funzione di riproduzione (
| Display | Modalità |
| EARC | HDMI eARC |
| ARC | HDMI ARC |
| OPT | OTTICA |
| COAX | COASSIALE |

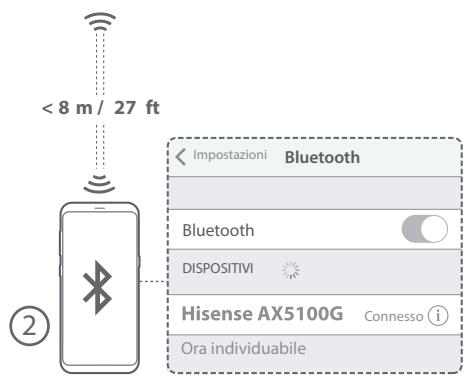

| BT_IN | Bluetooth |
| NO_BT | Connesso |
| Non connesso |
| USB | USB |
| NO_USB | Nessun dispositosivo USB connesso |
| AUX | AUX |
6

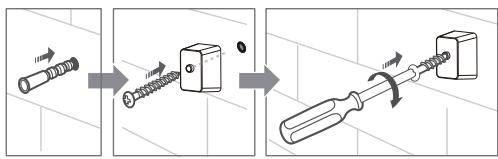

Staffa a muro

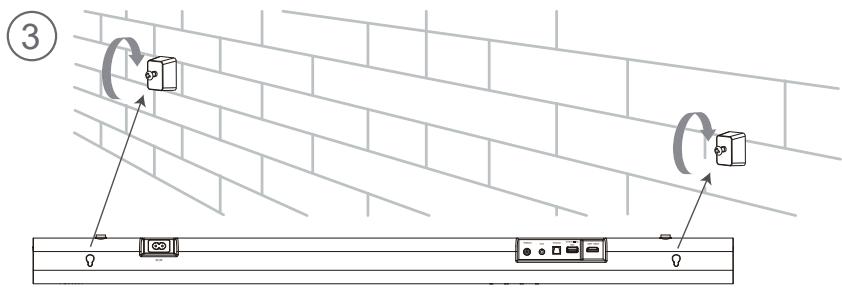

Installazione della Soundbar a muro
(2)

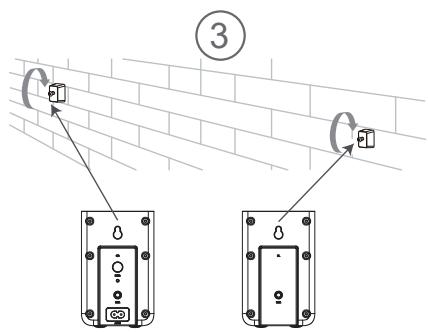

Installazione della Altoparlanti posteriori Surround a muro
(2)
