AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX - Páraelszívó WHIRLPOOL - Ingyenes használati útmutató

Terméktípus	Elszívó páraelszívó
Márka	Whirlpool
Modellek	AKR749NB, AKR749WH, AKR749/1IX, AKR689/1BK, AKR689/1IX, AKR558/3IX
Szélesség	60 cm vagy 90 cm modelltől függően
Minimális szerelési magasság	50 cm (elektromos tűzhely), 65 cm (gáz/vegyes tűzhely)
Hozzávetőleges súly	15 kg
Elektromos táplálás	220-240 V, 50 Hz
Motorteljesítmény	200 W (becsült)
Világítás	Beépített fénycső
Sebességek száma	3 (minimális, közepes, maximális)
Zsírszűrők	Mosogatógépben mosható fém szűrő
Aktív szénszűrő	Újratölthető (opcionális recirkulációs üzemmódhoz)
Elszívás típusa	Elszívó (kültéri elvezetés) vagy recirkulációs (szénszűrő)
Telepítés	Fali, teleszkópos kéménnyel
Szűrők karbantartása	Zsírszűrők tisztítása: havonta 1 alkalommal; szénszűrő: havi mosás, 3 évente csere
Felületek tisztítása	Nedves rongy, enyhe tisztítószer; kerülje a súrolószereket
Biztonság	Kötelező földelés (kivéve II. osztály); áramtalanítás karbantartás előtt; ne használjon gőztisztítót
Javíthatóság	Hivatalos vevőszolgálat; eredeti pótalkatrészek
Anyagok	Rozsdamentes acél vagy festett (modelltől függően)
Tartozékok	Csatlakozógyűrű, elektromos kábel, szerelősablon, tiplik, csavarok, kábelbilincs, konzol, terelőlemez

Gyakran ismételt kérdések - AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

Mennyi a minimális távolság a páraelszívó és a főzőlap között?

A minimális távolság 50 cm elektromos lapok esetén és 65 cm gáz- vagy vegyes tűzhelyek esetén. Ellenőrizze a főzőlap kézikönyvében található útmutatásokat is.

Hogyan tisztítsam a zsírszűrőket?

A fém zsírszűrőket legalább havonta egyszer meg kell mosni. Moshatja kézzel vagy mosogatógépben alacsony hőmérsékleten, rövid ciklusban. Mosás után szárítsa meg és szerelje vissza.

Hogyan cseréljem ki a páraelszívó izzóját?

A lámpák cseréjét hivatalos vevőszolgálatnak kell végeznie. Ha a fénycső hirtelen kialszik, nyomja meg a BE/KI gombot, várjon néhány másodpercet, és próbálja újra.

Miért nem szív elég jól a páraelszívó?

Ellenőrizze a kiválasztott szívósebességet, a szűrők állapotát (tisztának kell lenniük), és győződjön meg arról, hogy a levegőkimenetek nincsenek eltömődve.

Hogyan szereljem fel a páraelszívót recirkulációs üzemmódban?

Recirkulációs telepítéshez a páraelszívót egy vagy több aktív szénszűrővel kell felszerelni. A levegő szűrés után visszakerül a helyiségbe. Győződjön meg arról, hogy a levegő áramlása akadálytalan.

Mit tegyek, ha a páraelszívó egyáltalán nem működik?

Először ellenőrizze a hálózati feszültséget és az elektromos csatlakozást. Kapcsolja ki, majd be a páraelszívót. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Hogyan karbantartsam a szénszűrőt?

Mossa ki a szénszűrőt havonta egyszer mosogatógépben a legmelegebb hőmérsékleten. Szárítsa meg a sütőben 100°C-on 10 percig, mielőtt újra használná. Cserélje ki 3 évente.

Milyen biztonsági óvintézkedéseket kell betartani?

Karbantartás előtt mindig húzza ki a készüléket. Ne érintse meg a páraelszívót nedves kézzel vagy mezítláb. A földelés kötelező. Ne használjon gőztisztítót.

Használhatom a páraelszívót zsírszűrő nélkül?

Nem, a páraelszívó nem használható a zsírszűrők nélkül. Ezek elengedhetetlenek a tűzveszély elkerüléséhez és a megfelelő működéshez.

Hogyan szerezzek pótalkatrészeket vagy javítást?

Forduljon a Whirlpool hivatalos vevőszolgálatához. Használjon eredeti pótalkatrészeket a megfelelőség és biztonság érdekében. Tartsa kéznél a modellt és a SZOLGÁLTATÁSI számot (az adattáblán).

HASZNÁLATI ÚTMUTATÓ AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

H Használati és karbantartási kézkönyv

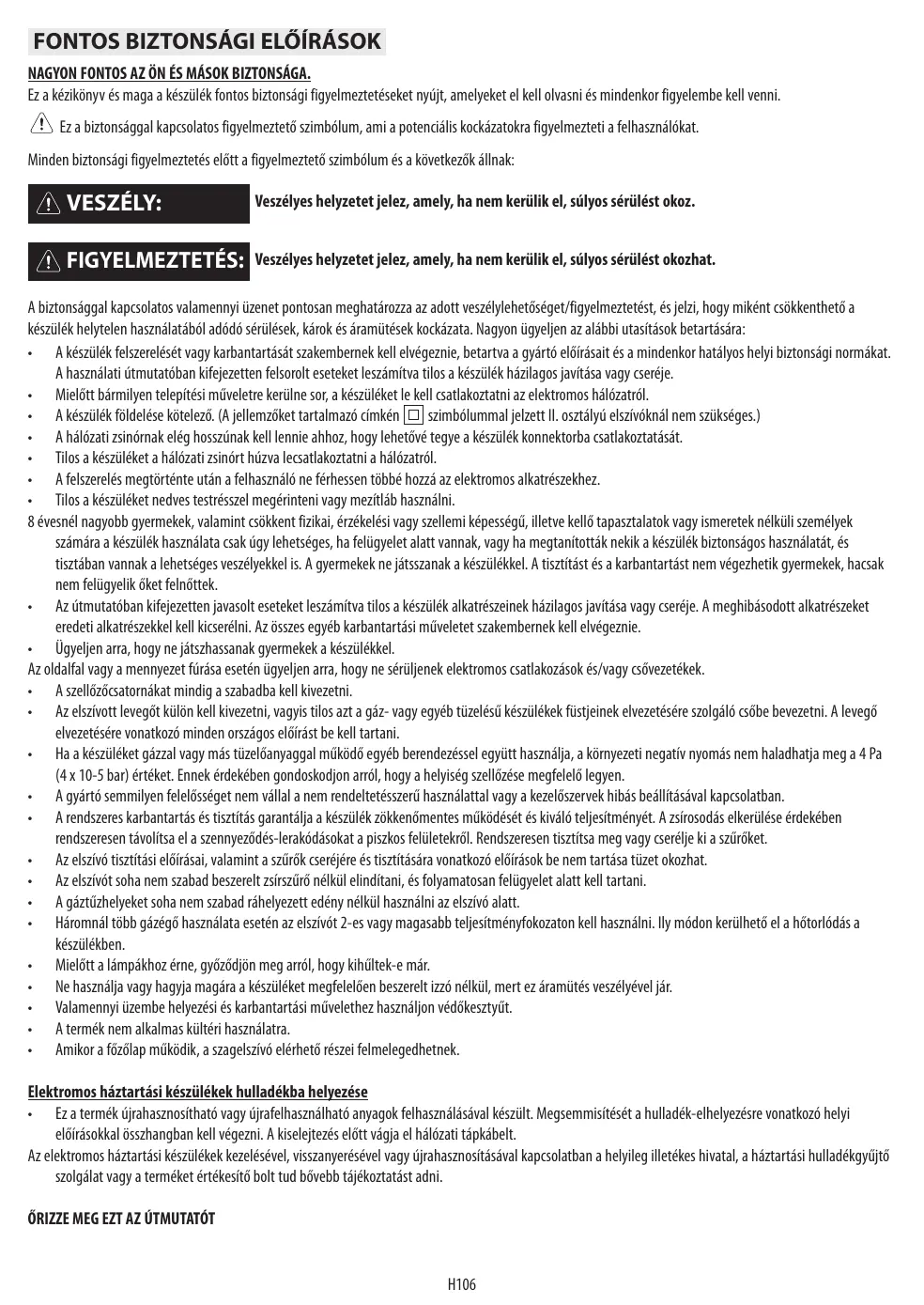

Ez a kézikönyv és maga a készülék fontos biztonsági figyelmeztetéseket nyújt, amelyeket el kell olvasni és mindenkor figyelembe kell venni.

Ez a biztonsággal kapcsolatos figyelmeztető szimbólum, ami a potenciális kockázatokra figyelmezteti a felhasználókat.

Minden biztonsági figyelmeztetés előtt a figyelmeztető szimbólum és a következők állnak:

VESZÉLY:

Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okoz.

FIGYELMEZTETÉS:

Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okozhat.

A biztonsággal kapcsolatos valamennyi üzenet pontosan meghatározza az adott veszélylehetőséget/figyelmeztetést, és jelzi, hogy miként csökkenthető a készülék helytelen használatából adódó sérülések, károk és áramütések kockázata. Nagyon ügyeljen az alábbi utasítások betartására:

• A készülék felszerelését vagy karbantartását szakembernek kell elvégeznie, betartva a gyártó előírásait és a mindenkor hatályos helyi biztonsági normákat. A használati útmutatóban kifejezetten felsorolt eseteket leszámítva tilos a készülék házilagos javítása vagy cseréje.
• Mielőtt bármilyen telepítési műveletre kerülne sor, a készüléket le kell csatlakoztatni az elektromos hálózatról.
  • A készülék födelése kötelező. (A jellemzőket tartalmazó címkén ☐ szimbólummal jelzett II. osztályú elszívóknál nem szükséges.)
  • A hálózati zsinórnak elég hosszúnak kell lennie ahhoz, hogy lehetővé tegye a készülék konnektorba csatlakoztatását.
• Tilos a készüléket a hálózati zsinórt húzva lecsatlakoztatni a hálózatról.
  • A felszerelés megtörténte után a felhasználó ne férhessen többé hozzá az elektromos alkatrészekhez.
• Tilos a készüléket nedves testrésszel megérinteni vagy mezítláb használni.

8 évesnél nagyobb gyermekek, valamint csökkent fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalatok vagy ismeretek nélküli személyek számára a készülék használata csak úgy lehetséges, ha felügyelet alatt vannak, vagy ha megtanították nekik a készülék biztonságos használatát, és tisztában vannak a lehetséges veszélyekkel is. A gyermekek ne játsszanak a készülékkel. A tisztítást és a karbantartást nem végezhetik gyermekek, hacsak nem felügyelik őket felnőttek.

• Az útmutatóban kifejezetten javasolt eseteket leszámítva tilos a készülék alkatrészeinek házilagos javítása vagy cseréje. A meghibásodott alkatrészeket eredeti alkatrészekkel kell kicserélni. Az összes egyéb karbantartási művelet szakembernek kell elvégeznie.
• Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel.

Az oldalfal vagy a mennyezet fúrása esetén ügyeljen arra, hogy ne sérüljenek elektromos csatlakozások és/vagy csővezetékek.

• A szellőzőcsatornákat mindig a szabadba kell kivezetni.
- Az elszívott levegőt külön kell kivezetni, vagyis tilos azt a gáz- vagy egyéb tüzelésű készülékek füstjeinek elvezetésére szolgáló csőbe bevezetni. A levegő elvezetésére vonatkozó minden országos előírást be kell tartani.
- Ha a készüléket gázzal vagy más tüzelőanyaggal működő egyéb berendezéssel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 4 Pa (4 x 10-5 bar) értéket. Ennek érdekében gondoskodjon arról, hogy a helyiség szellőzése megfelelő legyen.
• A gyártó semmilyen felelősséget nem vállal a nem rendeltetésszerű használattal vagy a kezelőszervek hibás beállításával kapcsolatban.
- A rendszeres karbantartás és tisztítás garantálja a készülék zökkenőmentes működését és kiváló teljesítményét. A zsírosodás elkerülése érdekében rendszeresen távolítsa el a szennyeződés-lerakódásokat a piszkos felületekről. Rendszeresen tisztítsa meg vagy cserélje ki a szúrőket.
- Az elszívó tisztítási előírásai, valamint a szűrők cseréjére és tisztítására vonatkozó előírások be nem tartása tüzet okozhat.
- Az elszívót soha nem szabad beszerelt zsírszűrő nélkül elindítani, és folyamatosan felügyelet alatt kell tartani.
• A gáztűzhelyeket soha nem szabad ráhelyezett edény nélkül használni az elszívó alatt.
- Háromnál több gázégő használata esetén az elszívót 2-es vagy magasabb teljesítményfokozaton kell használni. Ily módon kerülhető el a hőtorlódás a készülékben.
- Mielőtt a lámpákhoz érne, győződjön meg arról, hogy kihültek-e már.
- Ne használja vagy hagyja magára a készüléket megfelelően beszerelt izzó nélkül, mert ez áramütés veszélyével jár.
- Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt.
• A termék nem alkalmas kültéri használatra.
• Amikor a főzőlap működik, a szagelszívó elérhető részei felmelegedhetnek.

Elektromos háztartási készülékek hulladékba helyezése

- Ez a termék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. Megsemmisítését a hulladék-elhelyezésre vonatkozó helyi előírásokkal összhangban kell végezni. A kiselejtezés előtt vágja el hálózati tápkábelt.

Az elektromos háztartási készülékek kezelésével, visszanyerésével vagy újrahasznosításával kapcsolatban a helyileg illetékes hivatal, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud bővebb tájékoztatást adni.

ÖRIZZE MEG EZT AZ ÚTMUTATÓT

ÜZEMBE HELYEZÉS

Kicsomagolás után ellenőrizze, hogy a készülék nem sérült-e meg a szállítás során. Problema esetén forduljon a márkakereskedőhöz vagy a vevőszolgálathoz. A sérülések elkerülése érdekében ajánlatos a készüléket csak közvetlenül az üzembe helyezés előtt levenni a polisztírol alapról.

AZ ÜZEMBE HELYEZÉS ELŐKÉSZÍTÉSE

FIGYELMEZTETÉS:

A készülék nehéz; az elszívó emelését és telepítését két vagy több személynek kell végeznie.

A konyhai elszívó legalacsonyabb része és a főzőberendezés edényfelülete közötti minimális távolságnak elektromos tűzhely esetén legalább 50 cm, gáz- vagy vegyes tűzhely esetén pedig legalább 65 cm nagyságúnak kell lennie.

Az üzembe helyezés előtt ellenőrizze a tűzhely használati útmutatójában feltüntetett minimum távolságokat is.

Amennyiben a tűzhely üzembe helyezési útmutatója nagyobb távolságot ír elő, úgy azt kell betartani.

ELEKTROMOS CSATLAKOZTATÁS

Győződjön meg arról, hogy a készülék adatlapján megadott feszültség megegyezik-e a hálózati feszültséggel.

Ez az információ a készülék belsejében, a zsírszűrő alatt található.

A (H05 VV-F 3 x 0,75 mm² típusú) hálózati zsinór cseréjét kizárólag villanyszerelő szakember végezheti. Forduljon hivatalos szervizhez.

Ha a készüléknek van hálózati csatlakozója, akkor azt a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba kell csatlakoztatni. Ha a készüléknek nincs hálózati csatlakozója (közvetlen hálózati csatlakoztatás), vagy ha a hálózati csatlakozó nem hozzáférhető helyen van, akkor olyan szabványos kétpólusú megszakítót kell alkalmazni, amely a III. túlfeszültségi kategória körülményei esetén az üzembe helyezési előírások szerint biztosítja a teljes áramtalanítást.

ÁLTALÁNOS AJÁNLÁSOK

Használat előtt

Távolítsa el a tartozékokról a védőkartont, az átlátszó fóliákat és az öntapadó matricákat.

Győződjön meg arról, hogy a készülék nem károsodott a szállítás során.

Használat során

Tilos bármilyen súlyt helyezni a készülékre, mert ez a készülék károsodását okozhatja.

Tilos a készüléket légköri ágensek hatásának kitenni.

KÖRNYEZETVÉDELMI TANÁCSOK

A csomagolás hulladékba helyezése

A csomagolóanyag 100%-ban újrahasznosítható, amit az újrahasznosíthatóság jele is jelez. A csomagolás különféle részeinek hulladékba helyezését felelősségteljesen és a hulladékok elhelyezését szabályozó helyi rendelkezésekkel teljes összhangban végezze.

A termék hulladékba helyezése

• Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelv (WEEE) szerinti jelzéssel van ellátva.
• Ha ön ügyel arra, hogy a kiselejtezett készülék megfelelő módon kerüljön elhelyezésre, akkor azzal hozzájárul a környezeti és egészségügyi ártalmak elkerüléséhez.
• A terméken vagy annak csomagolásán feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként, hanem a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

HIBAELHÁRÍTÁSI ÚTMUTATÓ

A készülék nem működik:

• Ellenőrizze, hogy van-e áram, és hogy megtörtént-e a készülék elektromos csatlakoztatása.
• Kapcsolja ki, és kapcsolja vissza a készüléket annak ellenőrzésére, hátha a probléma magától is megoldódik.

A készülék elszívása nem megfelelő:

• Ellenőrizze, hogy megfelelő-e az elszívás sebessége;
• Ellenőrizze, hogy tiszták-e a szűrők;
- Ellenőrizze, hogy nincsenek-e eltömódve a levegőkimenetek;

A világítás nem működik:

• Ellenőrizze, hogy nincs-e szükség izzócserére;
• Ellenőrizze, hogy az izzó megfelelően van-e beillesztve;

VEVŐSZOLGÁLAT

Mielőtt a Vevőszolgálatot hívná:

1. Ellenőrizze, hogy nem tudja-e saját maga is megoldani a problémát a „Hibaelhárítási útmutató” alapján.
2. Kapcsolja ki, és kapcsolja vissza a készüléket annak ellenőrzésére, hátha a probléma magától is megoldódik.

Ha a hiba a fenti ellenőrzések után még mindig fennáll, akkor forduljon a legközelebbi vevőszolgálathoz.

Mindig adja meg a következőket:

• a hiba rövid leírása;
• a készülék típusa és modellszáma;
• a szervizszám (a készülék hátoldalára erősített táblán olvasható SERVICE szó után álló szám). A szervizszám fel van tüntetve a garanciafüzetben is;
• az ön pontos címe;
- az ön telefonszáma;

SERVICE

0000 000 00000

Ha javításra van szükség, akkor forduljon a hivatalos vevőszolgálathoz (csak így garantált ugyanis a gyári cserealkatrészek használata és az előírásszerű javítás).

TISZTÍTÁS

FIGYELMEZTETÉS:

• Ne használjon gözsugárral működő tisztítóberendezéseket.
• Csatlakoztassa le a készüléket az elektromos hálózatról.

FONTOS: Maró vagy dörzshatású tisztítószerek használata tilos. Ha véletlenül mégis ilyen termék kerül felhasználásra, akkor azt nedves ruhával azonnal törölje le a készülékről.

- Nedves ruhával törölje át a felületeket. Komolyabb szennyeződés esetén adjon a vízhez néhány csepp mosogatószert. Száraz ruhával végezzen áttörlést.

FONTOS: Dörzshatású szivacsok, súrolópárnák vagy fémből készült eszközök használata tilos. Ezek alkalmazása esetén ugyanis idővel károsodhatnak a zománcozott felületek.

• A készülék tisztításához használjon erre a célra szolgáló tisztítószereket, és tartsa be a gyártó utasításait

FONTOS: Az olaj- és zsírmaradékok eltávolítása érdekében a szűrőket legalább havonta egyszer tisztítsa ki.

FIGYELMEZTETÉS:

• használjon védőkesztyűt.
• csatlakoztassa le a készüléket az elektromos hálózatról.

ZSÍRSZÚRÓK

A fém zsírszűrő élettartama korlátlan, és azt havonta egyszer kézzel vagy alacsony hőmérsékletre és rövid ciklusra állított mosogatógépben kell kimosni. Előfordulhat, hogy a mosogatógépben tisztított zsírszűrő matt színű lesz, de ez a szűrési tulajdonságokat egyáltalán nem befolyásolja.

A szűrő kiemeléséhez húzza meg a fogantyút.

A szűrő kimosása és megszáradása után a felszerelést a fentiekkel ellentétes sorrendben végezze.

Csere esetén forduljon a műszaki vevőszolgálathoz.

Megjegyzés:

Ha hirtelen kialszik a fluoreszkáló fénycső:

Nyomja meg a Lámpakapcsoló gombot, várjon néhány másodpercet, majd nyomja meg újra a gombot.

AKTÍV SZENES SZÚRŐ

(csak a keringetéses típusoknál):

Mossa ki a szénszűrőt havonta egyszer mosogatógépben a legmagasabb hőmérsékleten, normal mosogatószert használva. Ajánlatos a szűrőt egyedül mosni.

A mosást követően a szénszűrőt a reaktiváláshoz 10 percen keresztül kell szárítani 100°C hőmérsékletű sütőben.

A szénszűrőt 3 évente kell cserélni.

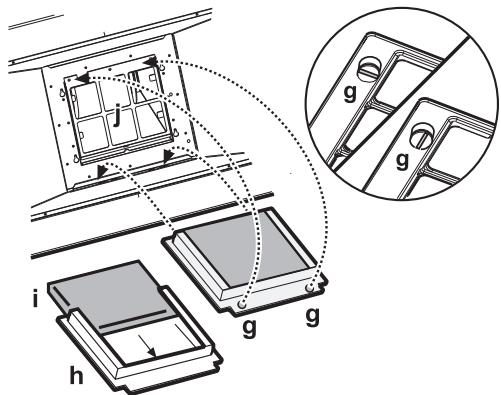

A szénszűrő felszerelése:

1. Vegye ki a zsírszűrőt.
2. A gombokat "g" 90°-kal elforgatva vegye le a szürőtartókeretet.
3. Helyezze be a szénszűrőt "i" a szűrőtartókeret belsejébe "h".
   A szúrótartó-keret és a zsírszűrő visszahelyezéséhez fordított sorrendben járjon el.

TARTOZÉKKÉNT ADOTT ANYAGOK

Vegyen ki minden tartozékot a csomagokból. Ellenőrizze, hogy minden tartozék megvan-e.

• Használati és szerelési útmutató
• 1 db csatlakozógyűrű
• 1 db elektromos vezeték
• 1 db szerelési sín
• 6 db 8 mm átmérőjű fali tipli
• 6 db 5 x 45 átmérőjű csavar
• 1 db vezetékfogó
• 1 db 3,5 x 9,5 átmérőjű csavar
1 db kürtőrögzítő kengyel
1 db légterelő
2 db 2,9 x 6,5 átmérőjű csavar
2 db 3 x 9 átmérőjű csavar

- Motorral, világítással és behelyezett zsírszűrőkkel szerelt készülék.

ÜZEMBE HELYEZÉS - ELŐZETES SZERELÉSI ÚTMUTATÓ

A készüléket kivezetéses változatban vagy keringetéses változatban történő használatra tervezték.

Megjegyzés: az elektromos szeleppel ellátott típus csak kivezetéses változatban használható, és az elszívócsövet egy periférikus elszívóegységhez kell csatlakoztatni.

Külső kivezetési üzemmód

A főzési gőzök az elszívás után a szabadba vezetődnek ki egy szellőzőcsövön (nem tartozék) keresztül, amely a készülék levegőkimeneti csatlakozójához van rögzítve.

A beszerzett szellőzőcső alapján kell gondoskodni a levegőkimeneti csatlakozóhoz történő megfelelő rögzítés módjáról.

FONTOS: Ha már bent van(nak), vegye ki a szénszűrő(ke)t.

Keringetéses változat

A levegőt előbb szénszűrő(k) szűri(k) meg, majd a készülék visszaáramoltatja a környező légtérbe.

FONTOS: Ellenőrizze, hogy a levegő visszaáramoltatása megfelelően történik-e.

Ha a készülék nem rendelkezik szénszűrővel/szénszűrőkkel, akkor rendelje meg és még használat előtt szerelje be az(oka)t.

A készüléket nem szabad erősen szennyezett helyek, ablakok, ajtók és hőforrások közelében üzembe helyezni.

A készülékhez tartozékként adott anyagok csaknem minden típusú mennyezethez/falhoz használhatók. A mennyezet/fal típusától függően azonban szakembert kell megkérdezni az anyagok megfelelőségéről.

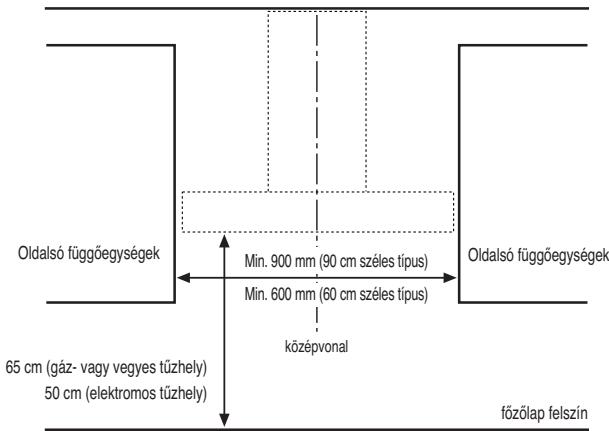

ÜZEMBE HELYEZÉSI MÉRETEK

ÜZEMBE HELYEZÉS - SZERELÉSI UTASÍTÁSOK

Az alábbiakban látható sorszámozott utasítások a következő oldalakon látható, ugyanilyen számozású rajzokra vonatkoznak.

Megjegyzés: A méretektől, vagyis a készülékház szélességétől vagy magasságától függően egyes utasítások eltérőek lehetnek, de ilyen esetben a szerelési különbségek mind a szövegben, mind a rajzokon jelezve vannak.

1. A felezővonalnak megfelelően húzzon egy vonalat a falon, egészen a mennyezetig.
2. Igazítsa a szerelési sínt a H6 vagy H10 vonalhoz (a készülékház magasságának megfelelően, ami az adott típustól függően 6 cm vagy 10 cm lehet), majd helyezze a falra a fúrási sémát (ragasztószalaggal rögzítve azt): a fúrási sémán található függőleges felezővonalnak egybe kell esnie a falra húzott felezővonallal, továbbá a séma alsó szélének és a készülék alsó szélének szintén egybe kell esnie.

Végezze el a fúrást.

1. Vegye le a fúrási sémát, majd az ábra szerinti módon helyezze be a tipliket és csavarokat.

2. Húzza meg részlegesen a csavarokat

3. A kéményrögzítő kengyelt tegye fel a mennyezethez csatlakozó falra. Az ábra szerinti módon végezze el a fúrást, és helyezze be a fali tipliket. Rögzítse a kengyelt.

4. Csak kivezetéses változatnál - kivezetés hátrafelé: Az elszívócső átbújtatása érdekében fúrjon egy lyukat a hátsó falba.

5. Csak kivezetéses változatnál - kivezetés a mennyezet felé: Az elszívócső átbújtatása érdekében fúrjon egy lyukat a mennyezetbe.

6. Készítse elő az elektromos csatlakoztatást.

7. Csak a szürös változatoknál: Rögzítse a légterelőt a kéményrögzítő kengyelhez.

8. Vegye ki a zsírszűrőbetéte(ke)t.

9. Távolítsa el az elektromos vezérlődobozt a motorházhoz rögzítő szalagot.

Megjegyzés: a rajz csupán tájékoztató jellegű, így előfordulhat, hogy a doboz a motorház többi oldalához is rögzítve van.

1. Akassza fel a készüléket a falra.

2. Állítsa be a készülék vízszintes síkját.

3. Állítsa be a készülék faltól való távolságát.

4. Az ábra szerint jelölje ki a furato(ka)t a készülék végleges rögzítéséhez.

5. Akassza le a készüléket a falról.

6. Az ábra szerinti módon végezze el a fúrást és helyezze be a fali tipliket.

7. Akassza vissza a készüléket a falra.

8. A csavarokkal rögzítse véglegesen a falhoz az elszívót.

9. Rögzítse a csatlakozógyűrűt a kivezető nyíláshoz.

10. Rögzítse a dobozt a részlegesen már meghúzott csavarokkal a motorházhoz.

Megjegyzés: a doboz kétféle lehet, elülső vagy hátsó rögzítéses, kövesse az ábrákon (21a és 21b) szereplő utasításokat az Ön készüléktípusa alapján).

1. Illessze a helyére a hálózati vezetéket.

2. Rögzítse a vezetéket a vezetékfogóhoz.

FONTOS: Ezt a müveletet mindenképpen végezze el. Ezzel elkerülheti az elektromos vezeték véletlen szétkapcsolódását.

Végezze el a csatlakoztatást otthona elektromos hálózatához.

1. Az elszívócsövet úgy csatlakoztassa a csatlakozógyűrűhöz, hogy a cső közvetlenül a kültérbe (kivezetéses változat) vagy a légterelőhöz (keringetéses változat) vezessen.

2. Az elszívóblokk teljes eltakaráság úgy tegye fel a kéményeket, hogy azokat beleilleszti a készülék fölötti helyükre.

3. Húzza ki a felső részt, majd az ábra szerint rögzítse csavarokkal a kéményeket.

4. Szerelje fel a szénszűrőt (csak a keringetéses változatnál) és szerelje vissza a zsírszűrő(ke)t.

A készülék bemutatása és használata című rész alapján ellenőrizze a készülék működését.

A KÉSZÜLÉK BEMUTATÁSA ÉS HASZNÁLATA

1. Kezelőlap.
2. Zsírszűrők.
3. Fluoreszkáló fénycső.
4. Teleszkópszerű kémény.

Kezelőlap

a. Lámpakapcsoló
b. Főkapcsoló a motor be/ki kapcsolásához és a legkisebb sebesség (elszívási teljesítmény) beállításához
c. Kapcsoló a közepes sebesség (elszívási teljesítmény) beállításához
d. Kapcsoló a legnagyobb sebesség (elszívási teljesítmény) beállításához
