AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX - Köksfläkt WHIRLPOOL - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Whirlpool
Modeller	AKR749NB, AKR749WH, AKR749/1IX, AKR689/1BK, AKR689/1IX, AKR558/3IX
Bredd	60 cm eller 90 cm beroende på modell
Minsta monteringshöjd	50 cm (elspis), 65 cm (gasspis/kombinerad spis)
Ungefärlig vikt	15 kg
Elanslutning	220-240 V, 50 Hz
Motoreffekt	200 W (uppskattning)
Belysning	Inbyggd lysrörslampa
Antal hastigheter	3 (minimum, mellan, maximum)
Fettfilter	Metallfilter som kan diskas i diskmaskin
Aktivt kolfilter	Laddningsbart (valfritt för återcirkulationsläge)
Avluftningstyp	Sugande (utomhusavluftning) eller återcirkulation (kolfilter)
Installation	Väggmonterad, med teleskopisk skorsten
Filterunderhåll	Rengöring av fettfilter: en gång i månaden; kolfilter: månatlig tvätt, byte var tredje år
Rengöring av ytor	Fuktig trasa, milt rengöringsmedel; undvik slipmedel
Säkerhet	Jordning obligatorisk (utom klass II); koppla ur före underhåll; använd inte ångrengörare
Reparationsmöjlighet	Auktoriserad serviceverkstad; originalreservdelar
Material	Rostfritt stål eller målad (beroende på modell)
Medföljande tillbehör	Anslutningsring, elkabel, monteringsmall, pluggar, skruvar, kabelhållare, bygel, deflektor

Vanliga frågor - AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

Vad är minimihöjden mellan fläkten och hällen?

Minsta avstånd är 50 cm för elektriska plattor och 65 cm för gasspisar eller kombinerade spisar. Kontrollera även anvisningarna i hällens bruksanvisning.

Hur rengör man fettfiltren?

Metallfettfiltren måste tvättas minst en gång i månaden. Du kan tvätta dem för hand eller i diskmaskin på låg temperatur med kort program. Torka dem efter tvätt och sätt tillbaka dem.

Hur byter man fläktens lampa?

Byte av lampor måste utföras av en auktoriserad serviceverkstad. Om lysrörslampan slocknar plötsligt, tryck på ON/OFF-knappen, vänta några sekunder och försök igen.

Varför suger fläkten inte tillräckligt?

Kontrollera den valda sughastigheten, filtrens skick (de måste vara rena) och se till att luftutloppen inte är blockerade.

Hur installerar man fläkten i återcirkulationsläge?

För installation i återcirkulationsläge måste fläkten vara utrustad med ett eller flera aktiva kolfilter. Luften filtreras och återförs till rummet. Se till att luftcirkulationen är god.

Vad gör jag om fläkten inte fungerar alls?

Kontrollera först nätspänningen och elanslutningen. Stäng av och sätt på fläkten igen. Om problemet kvarstår, kontakta service.

Hur underhåller man kolfiltret?

Tvätta kolfiltret en gång i månaden i diskmaskin på högsta temperatur. Torka det i ugnen på 100°C i 10 minuter innan du återanvänder det. Byt ut det var 3:e år.

Vilka säkerhetsåtgärder måste följas?

Koppla alltid ur apparaten före underhåll. Rör inte fläkten med våta händer eller bara fötter. Jordning är obligatorisk. Använd inte ångrengörare.

Kan jag använda fläkten utan fettfilter?

Nej, fläkten får inte användas utan att fettfiltren är installerade. De är nödvändiga för att förhindra brandrisk och säkerställa god funktion.

Hur får jag reservdelar eller reparation?

Kontakta en auktoriserad serviceverkstad för Whirlpool. Använd originalreservdelar för att garantera överensstämmelse och säkerhet. Ha modell och SERVICENUMMER (på typskylten) till hands.

BRUKSANVISNING AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

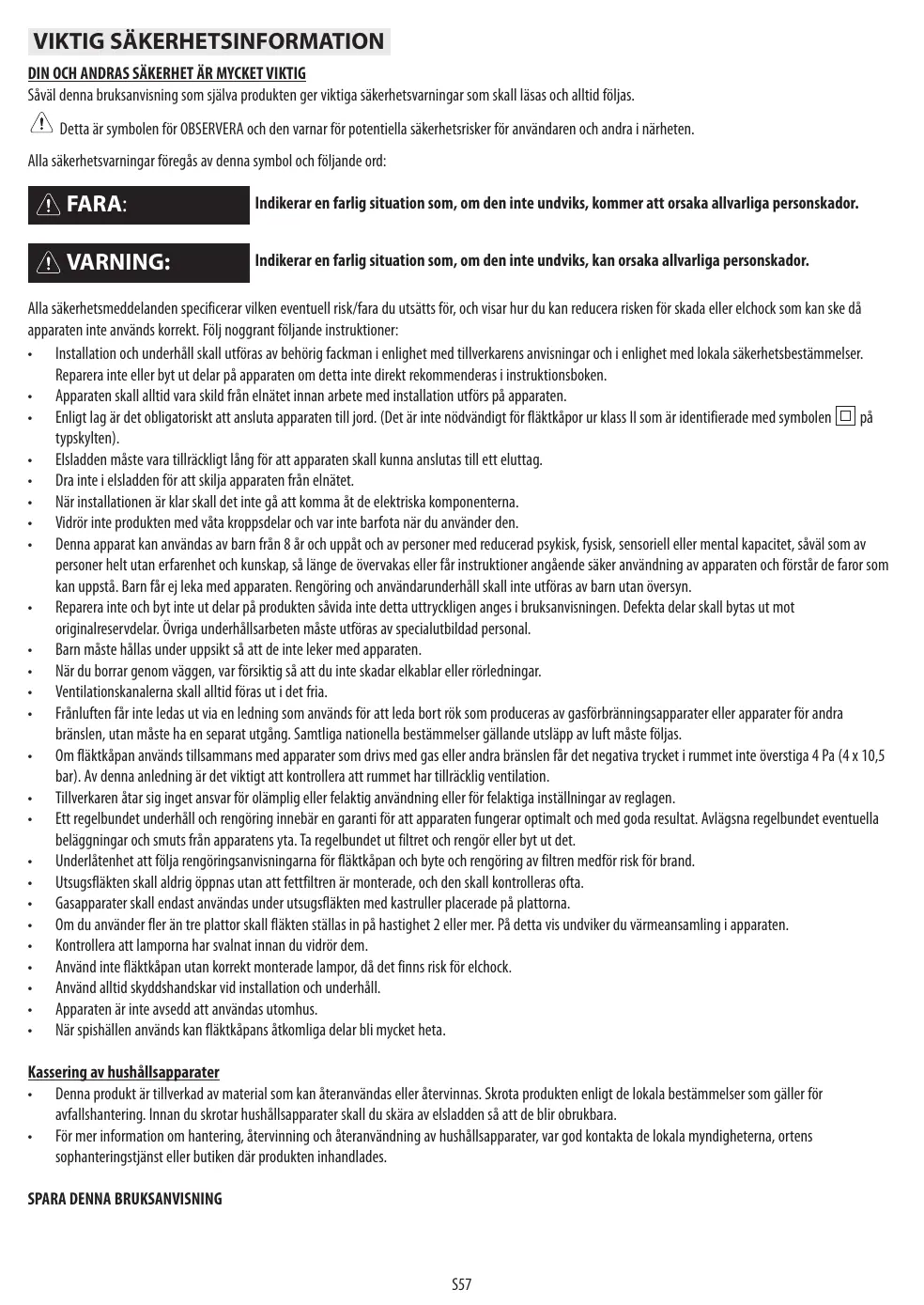

S Bruks- och underhållsanvisning

Såväl denna bruksanvisning som själva produkten ger viktiga säkerhetsvarningar som skall läsas och alltid följas.

Detta är symbolen för OBSERVERA och den varnar för potentiella säkerhetsrisker för användaren och andra i närheten.

Alla säkerhetsvarningar föregås av denna symbol och följande ord:

FARA:

Indikerar en farlig situation som, om den inte undviks, kommer att orsaka allvarliga personskador.

WARNING:

Indikerar en farlig situation som, om den inte undviks, kan orsaka allvarliga personskador.

Alla säkerhetsmeddelanden specificerar vilken eventuell risk/fara du utsätts för, och visar hur du kan reducera risken för skada eller elchock som kan ske då apparaten inte används korrekt. Följ noggrant följande instruktioner:

• Installation och underhåll skall utföras av behörig fackman i enlighet med tillverkarens anvisningar och i enlighet med lokala säkerhetsbestämmelser. Reparera inte eller byt ut delar på apparaten om detta inte direkt rekommenderas i instruktionsboken.
• Apparaten skall alltid vara skild från elnätet innan arbete med installation utförs på apparaten.
• Enligt lag är det obligatoriskt att ansluta apparaten till jord. (Det är inte nödvändigt för fläktkåpor ur klass II som är identifierade med symbolen □ på typskylten).
• Elsladden måste vara tillräckligt lång för att apparaten skall kunna anslutas till ett eluttag.
• Dra inte i elsladden för att skilja apparaten från elnätet.
• När installationen är klar skall det inte gå att komma åt de elektriska komponenterna.
• Vidrör inte produkten med våta kroppsdelar och var inte barfota när du använder den.
• Denna apparat kan användas av barn från 8 år och uppåt och av personer med reducerad psykisk, fysisk, sensoriell eller mental kapacitet, såväl som av personer helt utan erfarenhet och kunskap, så länge de övervakas eller får instruktioner angående säker användning av apparaten och förstår de faror som kan uppstå. Barn får ej leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn utan översyn.
• Reparera inte och byt inte ut delar på produkten såvida inte detta uttryckligen anges i bruksanvisningen. Defekta delar skall bytas ut mot originalreservdelar. Övriga underhållsarbeten måste utföras av specialutbildad personal.
• Barn måste hållas under uppsikt så att de inte leker med apparaten.
• När du borrar genom väggen, var försiktig så att du inte skadar elkablar eller rörledningar.
• Ventilationskanalerna skall alltid föras ut i det fria.
• Frånluften får inte ledas ut via en ledning som används för att leda bort rök som produceras av gasförbränningsapparater eller apparater för andra bränslen, utan måste ha en separat utgång. Samtliga nationella bestämmelser gällande utsläpp av luft måste följas.
• Om fläktkåpan används tillsammans med apparater som drivs med gas eller andra bränslen får det negativa trycket i rummet inte överstiga 4 Pa (4 x 10,5 bar). Av denna anledning är det viktigt att kontrollera att rummet har tillräcklig ventilation.
• Tillverkaren åtar sig inget ansvar för olämplig eller felaktig användning eller för felaktiga inställningar av reglagen.
• Ett regelbundet underhåll och rengöring innebär en garanti för att apparaten fungerar optimalt och med goda resultat. Avlägsna regelbundet eventuella beläggningar och smuts från apparatens yta. Ta regelbundet ut filtret och rengör eller byt ut det.
  • Underlåtenhet att följa rengöringsanvisningarna för fläktkåpan och byte och rengöring av filtren medför risk för brand.
• Utsugsfläkten skall aldrig öppnas utan att fettfiltren är monterade, och den skall kontrolleras ofta.
  • Gasapparater skall endast användas under utsugsfläkten med kastruller placerade på plattorna.
• Om du använder fler än tre plattor skall fläkten ställas in på hastighet 2 eller mer. På detta vis undviker du värmeansamling i apparaten.
• Kontrollera att lamporna har svalnat innan du vidrör dem.
  • Använd inte fläktkåpan utan korrekt monterade lampor, då det finns risk för elchock.
  • Använd alltid skyddshandskar vid installation och underhåll.
  • Apparaten är inte avsedd att användas utomhus.
• När spishällen används kan fläktkåpans åtkomliga delar bli mycket heta.

Kassering av hushållsapparater

• Denna produkt är tillverkad av material som kan återanvändas eller återvinnas. Skrota produkten enligt de lokala bestämmelser som gäller för avfallshantering. Innan du skrotar hushållsapparater skall du skära av elsladden så att de blir obrukbara.
• För mer information om hantering, återvinning och återanvändning av hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

SPARA DENNA BRUKSANVISNING

INSTALLATION

Efter att ha packat upp apparaten, kontrollera att den inte skadats under transport. Vid problem, kontakta Kundtjänst. För att förebygga skador, lyft inte av produkten från basen av polystyren förrän den skall installeras.

Apparaten är tung och bör endast lyftas och installeras av minst två personer.

Det minsta avständet mellan kokkärl sstöden på spisen och fläktkåpans underkant får inte vara mindre än 50 cm på elspisar och 65 cm på gasspisar eller blandade spisar.

Kontrollera före installation även de minsta avständen som anges i spisens bruksanvisning.

Om installationsanvisningarna för spisen anger ett större avständ måste detta följas.

ELEKTRISK ANSLUTNING

Kontrollera att nätpänningen i ditt hem överensstämmer med produktens märkspänning som anges på typskylten.

Denna information finner du under fettfiltret på fläktkåpans insida.

Nätkabeln (typ H05 VV-F 3 x 0,75 mm ^2 )får endast bytas ut av en behörig elektriker. Kontakta en auktoriserad serviceverkstad.

Om fläktkåpan är försedd med en stickkontakt, anslut den till ett godkänt och lämpligt placerat eluttag. Om den inte har en stickkontakt (direkt

ledningsdragning till elnätet), eller om ett eluttag inte är åtkomligt, installera en standardiserad dubbelpolig strömbrytare som kan isolera fläktkåpan helt från elnätet i händelse av överspänningar av kategori III, enligt gällande bestämmelser för ledningsdragning.

ALLMÄNNA RÅD

Före första användning

Ta bort pappskydd, plastfilmer och etiketter på tillbehören.

Försäkra dig om att apparaten inte skadats under transport.

Under användning

Lägg aldrig något tungt föremål på apparaten, eftersom detta kan skada den.

Undvik att utsätta apparaten för "väder och vind".

MILJÖSKYDDSRÅD

Emballagematerialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen ⚠. Hantera inte förpackningsmaterialet vårdslöst, utan ta ditt ansvar och sortera och kassera det enligt de anvisningar som finns vid återvinningscentralen.

• Denna apparat är märkt enligt EG-direktiv 2002/96/EG beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).
• Genom att säkerställa en korrekt skrotning av denna produkt bidrar du till att förhindra eventuella negativa konsekvenser för vår miljö och vår hälsa.
• Symbolen på produkten eller i dokumenten som medföljer produkten anger att den inte får behandlas som vanligt hushållsavfall utan skall lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning

FELSÖKNING

Apparaten fungerar inte:

• Kontrollera att spänningen kommer fram till eluttaget som apparaten är ansluten till.
  • Stäng av och slå på apparaten igen för att undersöka om problemet har löst sig.

Fläktkåpan suger inte tillräckligt:

• Kontrollera att utsugseffekten är den önskade.
  • Kontrollera att filtren är rena.
• Kontrollera attluftutloppshålen inte är tilltäpptta

Lampan lyser inte:

• Kontrollera om den måste bytas ut.
• Kontrollera att glödlampan är korrekt isatt.

KUNDSERVICE

Innan du kontaktar Service:

1. Försök att lösa problemet på egen hand enligt anvisningarna i punkterna i kapitel "Felsökning".
2. Stäng av och sätt på apparaten igen för att undersöka om problemet har löst sig.

Om problemet kvarstår efter dessa kontroller bör du kontakta närmaste Kundservice.

Lämna alltid följande uppgifter:

• en kort beskrivning av felet;
- Apparatens fullständiga typ- och modellbeteckning.
- Servicenumret (detta nummer finns efter ordet SERVICE på typskylten som finns inuti apparaten). Servicenumret finns även i garantihäftet;
• fullständig adress;
- telefonnummer.

SERVICE

0000 000 00000

Vänd dig alltid till en auktoriserad serviceverkstad om det blir nödvändigt med reparationer (till garanti för att original reservdelar används och att reparationerna görs på korrekt sätt)

RENGÖRING

WARNING:

• Använd inte högtryckstvätt med ångstråle för rengöringen.
• Skilj apparaten från elnätet.

VIKTIGT: Använd inte frätande eller slipande rengöringsmedel. Om ett sådant rengöringsmedel av misstag kommer i kontakt med produkten, torka omedelbart upp fläcken med en fuktig trasa.

• Rengör ytorna med en fuktig trasa. Om de är mycket smutsiga kan du tillsätta några droppar diskmedel i vattnet. Torka med en torr trasa.

VIKTIGT: Använd inte svampar med slipeffekt, metallskrapor eller stålull. De kan skada de emaljerade ytorna.

- Använd produkter som är speciellt avsedda för rengöring av denna typ av apparat - se Tillverkarens indikationer.

VIKTIGT: Rengör filtren minst en gång i månaden för att ta bort eventuella rester av olja eller fett.

OBS:

• Använd skyddshandskar.
• Skilj apparaten från elnätet.

FETTFILTER

Fettfiltret i metall har obegränsad hållbarhet och måste diskas en gång per månad. Filtret kan diskas för hand eller i diskmaskin med ett kort program och låg temperatur. Fettfiltret kan bli ogenomskinligt när det maskindiskas, men filtereffekten ändras inte på något sätt.

Dra i handtaget för att ta ut filtret.

Diska filtret och låt det torka. Följ sedan anvisningarna i omvänd ordning och gör på motsatt sätt för att sätta tillbaka filtret.

För utbyte, kontakta Service.

Anmärkning:

Om lysröret plötsligt skulle slockna:

Tryck på knappen ON/OFF Belysning, vänta i några sekunder och tryck sedan igen på knappen.

FILTER MED AKTIVT KOL

(endast modeller med filterfläkt):

Diska kolfiltret i diskmaskinen en gång per månad. Välj högsta disktemperatur och tillsätt ett vanligt maskindiskmedel. Filtret bör rengöras separat.

Kolfiltret måste torkas i ugn vid 100 °C i 10 minuter för att återaktiveras efter diskningen.

Byt kolfiltret vart 3:e år.

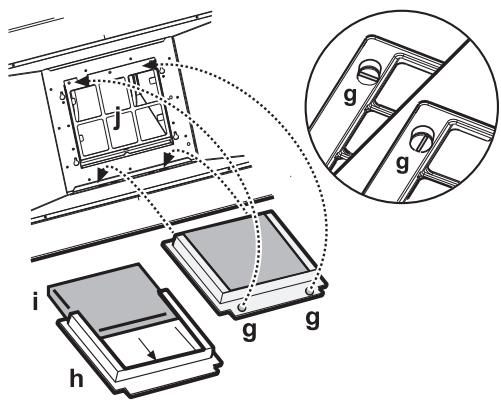

Montering av kolfiltret:

1. Ta ut fettfiltret.
2. Skruva 90° på rattarna "g" och ta bort filterramen.
3. Sätt in kolfiltret "i" i ramen för filterhållaren "h".
   Följ anvisningarna i omvänd ordning för att sätta tillbaka filterramen och fettfiltret på plats.

Ta ut alla delar ur paketen. Kontrollera att alla delar finns med.

• Monterad fläktkåpa med motor, lampor och fettfilter installerade
• Monterings- och användaranvisningar
• 1 kopplingsring
• 1 elkabel
• 1 monteringsschablon
• 6 väggpluggar ∅ 8 mm
• 6 skruvar ∅ 5 x 45
• 1 kabelklämma
• 1 skruv ∅ 3,5 x 9,5
1 Rökrörets fästplatta
1 matosskärm
2 skruvar ∅ 2,9 x 6,5
2 skruvar ∅ 3 x 9

INSTALLATION - FÖRSTA MONTERINGSANVISNINGAR

Fläktkåpan är framtagen för att fungera i en av dess två versioner: "Utblåsningsfläkt" och "Filterfläkt".

Anmärkning: modellen med elektrisk ventil kan endast fungera i version Utblåsningsfläkt och rökröret skall kopplas till en yttre utsugsenhet.

Utblåsningsfläkt

Ångor och matos sugs ut och leds ut med hjälp av ett utsläppsrör (medföljer ej) som fästs vid fläktens kopplingsring.

Använd fixeringsanordning till kopplingsringen beroende på det utsläppsrör som används.

VIKTIGT: Om kolfilter redan installerats skall detta/dessa avlägsnas.

Filterfläkt

Luften filtreras när den passerar genom kolfilter och återförs till rummet.

VIKTIGT: Kontrollera att luftcirkulationen inte hindras.

Om fläktkåpan inte är försedd med kolfilter måste sådant/sådana beställas och monteras innan fläktkåpan tas i bruk.

Insallation av denna fläkt skall ske längt från mycket hårt smutsad plats, fönster, dörrar och värmekällor.

Fläkten levereras med alla de tillbehör som behövs för att installera den på de flesta väggar/tak. Vi rekommenderar dock att du rådgör med en fackman och försäkrar dig om att materialen är lämpade för den aktuella väggen/taket.

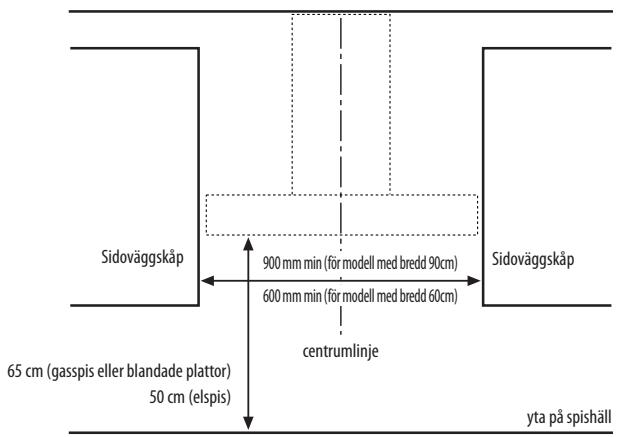

MONTERINGSDIMENSIONER

INSTALLATION - MONTERINGSANVISNINGAR

De numrerade instruktionerna nedan hänvisar till bilden med sifferreferenser som du hittar på den sista sidan i denna manual.

Anmärkning: Somliga instruktioner varierar beroende på produktens breddstorlek eller höjdstorlek, och då visas dessa skillnader både i texten och i bild.

1. Dra ett lodrätt streck på väggen, ända upp till taket, motsvarande mittlinjen.
2. Skär schablonen i höjd med linjen H6 eller H10 (beroende på den höjd på fläkten som du har köpt: 6 cm eller 10 cm) och fäst borrschemat på väggen (med hjälp av tejp): Borrschemats vertikala mittlinje måste sammanfalla med mittlinjen som du ritat på väggen. Dessutom skall borrschemats nedre marginal sammanfalla med fläktkåpans underkant.

Borra ett hål.

1. Ta bort borrschemat, sätt in pluggar och skruvar så som visas i bild.

2. Skruva åt delvis.

3. Montera rökrörets fästplatta på väggen uppe vid taket. Borra och för in väggplugg enligt anvisningarna. Fixera fästet.

4. Endast för utblåsningsfläkt - bakre utlopp: Gör ett hål i den bakre väggen för att låta utloppsröret passera.

5. Endast för utblåsningsfläkt - utlopp ovanför fläktkåpan: Gör ett hål i taket för att låta utloppsröret passera.

6. Gör klart kopplingen till strömförande nät.

7. Endast för filterfläkt: Fäst matosskärmen till rökrörets fästplatta.

8. Ta ut fettfiltren.

9. Ta bort plastremsan som fäster den elektroniska styrdosan till motorblocket.

Anmärkning: bilden är indikativ, dosan kan tillfälligtvis vara fästad på andra sidor av motorblocket.

1. Häng upp fläktkåpan på väggen.

2. Justera fläktkåpans läge så att den blir helt horisontell.

3. Justera avståndet mellan fläktkåpan och väggen.

4. Markera de hål som skall borras så att du definitivt kan fixera fläktkåpan.

5. Ta bort fläktkåpan från väggen.

6. Borra och för in väggplugg enligt anvisningarna.

7. Haka fast fläktkåpan på väggen.

8. Fixera med skruvar så som visas i bilden.

9. Fäst kopplingsringen vid öppningen för utloppet.

10. Fäst kopplingsdosan med de delvis åtdragna skruvarna på motorblocket.

Anmärkning: dosan finns i två versioner, med främre fäste, eller med bakre fäste, följ instruktionerna i bilderna (21a och 21b) beroende på den modell du har).

1. För in stickkontakten på sin plats.

2. Fäst kabeln till kabelfästet.

VIKTIGT: Det är obligatoriskt att göra detta ingrepp. Det gör att strömkabeln inte kan kopplas loss av en händelse.

Anslut apparaten till elnätet.

1. Anslut ett rökrör till kopplingsringen, röret ska riktas utåt (utsugningsfläkt) eller mot matosskärmen (filterfläkt).

2. Sätt på rökrören så att de helt täcker fläktenheten, genom att föra in dem i den härför avsedda platsen över fläkten.

3. Dra ut den övre sektionen och fäst rökrören med skruvarna så som visas i bild.

4. Montera kolfiltret (Endast för filterfläkt) och sätt i fettfiltret/filtren.

Verifiera att fläktkåpan fungerar, se kapitlet för beskrivning av användning av fläkten.

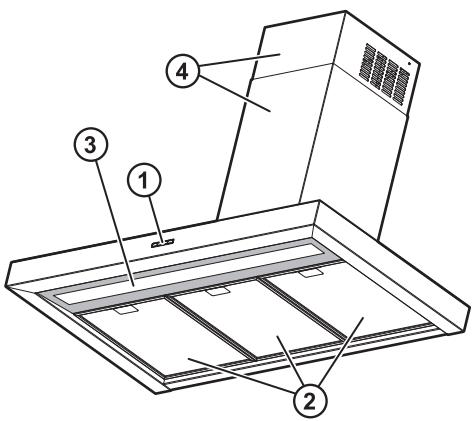

BESKRIVNING OCH ANVÄNDNING AV FLÄKTEN

1. Kontrollpanel.
2. Fettfilter.
3. Lysrörslampa
4. Utdragbart rökrör.

Kontrollpanel

a. Ljusknapp ON/OFF
b. Knapp för påslagning/avslagning av fläktmotorn och för inställning av lägsta hastighet (fläkteffekt)
c. Knapp för inställning av medelhastighet (fläkteffekt)
d. Knapp för inställning av högsta hastighet (fläkteffekt)

(kun for modeller med filtrering):
