AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX - Kuchynský digestor WHIRLPOOL - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Whirlpool
Modely	AKR749NB, AKR749WH, AKR749/1IX, AKR689/1BK, AKR689/1IX, AKR558/3IX
Šírka	60 cm alebo 90 cm podľa modelu
Minimálna montážna výška	50 cm (elektrický sporák), 65 cm (plynový/kombinovaný sporák)
Približná hmotnosť	15 kg
Elektrické napájanie	220-240 V, 50 Hz
Výkon motora	200 W (odhad)
Osvetlenie	Integrovaná žiarivka
Počet rýchlostí	3 (minimálna, stredná, maximálna)
Tukové filtre	Kovový filter umývateľný v umývačke riadu
Aktívny uhlíkový filter	Vymeniteľný (voliteľné pre režim recirkulácie)
Typ odsávania	Odsávanie (vonkajšie odvádzanie) alebo recirkulácia (uhlíkový filter)
Inštalácia	Nástenná, s teleskopickým komínom
Údržba filtrov	Čistenie tukových filtrov: 1 krát za mesiac; uhlíkový filter: mesačné umývanie, výmena každé 3 roky
Čistenie povrchov	Vlhká handrička, jemný čistiaci prostriedok; vyhýbajte sa abrazívnym prostriedkom
Bezpečnosť	Povinné uzemnenie (okrem triedy II); odpojiť pred údržbou; nepoužívať parný čistič
Opraviteľnosť	Autorizovaný servis; originálne náhradné diely
Materiály	Nerezová oceľ alebo lak (podľa modelu)
Dodávané príslušenstvo	Spojovací krúžok, elektrický kábel, montážna šablóna, hmoždinky, skrutky, svorka kábla, strmeň, deflektor

Často kladené otázky - AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

Aká je minimálna výška medzi digestorom a varnou doskou?

Minimálna vzdialenosť je 50 cm pre elektrické dosky a 65 cm pre plynové alebo kombinované sporáky. Skontrolujte aj pokyny v návode na varnú dosku.

Ako čistiť tukové filtre?

Kovové tukové filtre by sa mali umývať aspoň raz za mesiac. Môžete ich umývať ručne alebo v umývačke riadu pri nízkej teplote s krátkym cyklom. Po umytí ich osušte a vráťte späť.

Ako vymeniť žiarovku v digestore?

Výmenu žiaroviek by mal vykonať autorizovaný servis. Ak žiarivka náhle zhasne, stlačte tlačidlo ON/OFF, počkajte niekoľko sekúnd a skúste znova.

Prečo digestor dostatočne neodsáva?

Skontrolujte zvolenú rýchlosť odsávania, stav filtrov (musia byť čisté) a uistite sa, že vývody vzduchu nie sú upchaté.

Ako nainštalovať digestor v režime recirkulácie?

Pre inštaláciu v režime recirkulácie musí byť digestor vybavený jedným alebo viacerými aktívnymi uhlíkovými filtrami. Vzduch je filtrovaný a potom vrátený späť do miestnosti. Uistite sa, že cirkulácia vzduchu je voľná.

Čo robiť, ak digestor vôbec nefunguje?

Najprv skontrolujte sieťové napätie a elektrické pripojenie. Vypnite a znova zapnite digestor. Ak problém pretrváva, kontaktujte servis.

Ako udržiavať uhlíkový filter?

Umývajte uhlíkový filter raz za mesiac v umývačke riadu pri najvyššej teplote. Pred opätovným použitím ho sušte v rúre pri 100°C počas 10 minút. Vymieňajte ho každé 3 roky.

Aké bezpečnostné opatrenia treba dodržiavať?

Pred údržbou vždy odpojte spotrebič. Nedotýkajte sa digestora mokrými rukami alebo bosými nohami. Uzemnenie je povinné. Nepoužívajte parný čistič.

Môžem používať digestor bez tukového filtra?

Nie, digestor by sa nemal používať bez nainštalovaných tukových filtrov. Sú nevyhnutné na zabránenie rizika požiaru a na zabezpečenie správneho fungovania.

Ako získať náhradné diely alebo opravu?

Obráťte sa na autorizovaný servis Whirlpool. Používajte originálne náhradné diely na zaistenie zhody a bezpečnosti. Majte k dispozícii model a SERVISNÉ číslo (na výrobnom štítku).

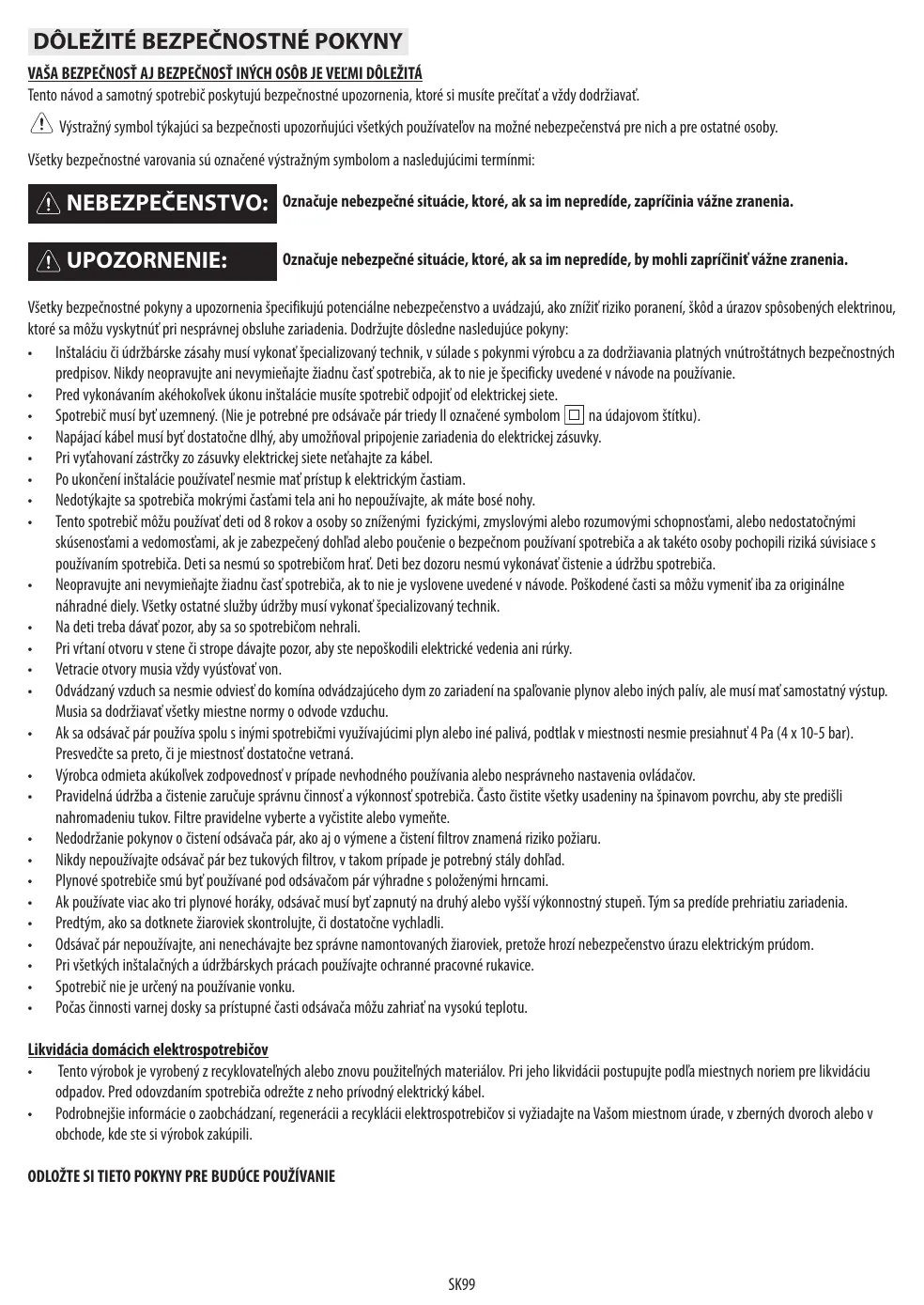

NÁVOD NA OBSLUHU AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

Tento návod a samotný spotrebič poskytujú bezpečnostné upozornenia, ktoré si musíte prečítat' a vždy dodržiavať.

Výstražný symbol týkajúci sa bezpečnosti upozorňujúci všetkých používatelov na možné nebezpečenstvá pre nich a pre ostatné osoby.

Všetky bezpečnostné varovania sú označené výstražným symbolom a nasledujúcimi termínmi:

NEBEZPEČENSTVO:

Označuje nebezpečné situácie, ktoré, ak sa im nepredíde, zapríčinia vážne zranenia.

UPOZORNENIE:

Označuje nebezpečné situácie, ktoré, ak sa im nepredíde, by mohli zapríčinit vážne zranenia.

Všetky bezpečnostné pokyny a upozornenia špecifikujú potenciálne nebezpečenstvo a uvádzajú, ako znížit' riziko poranení, škôd a úrazov spôsobených elektrinou, ktoré sa môžu vyskytnút' pri nesprávnej obsluhe zariadenia. Dodržujte dôsledne nasledujúce pokyny:

• Inštaláciu či údržbárske zásahy musí vykonať špecializovaný technik, v súlade s pokynmi výrobcu a za dodržiavania platných vnútroštátnych bezpečnostných predpisov. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je špecificky uvedené v návode na používanie.
  • Pred vykonávaním akéhokol'vek úkonu inštalácie musíte spotrebič odpojit' od elektrickej siete.
• Spotrebič musí byť uzemnený. (Nie je potrebné pre odsávače pár triedy II označené symbolom □ na údajovom štítku).
• Napájací kábel musí byť dostatočne dlhý, aby umožnoval pripojenie zariadenia do elektrickej zásuvky.
  • Pri vytahovaní zástrčky zo zásuvky elektrickej siete net'ahajte za kábel.
• Po ukončení inštalácie používatel'nesmie mat' prístup k elektrickým častiam.
• Nedotýkajte sa spotrebiča mokrými častami tela ani ho nepoužívajte, ak máte bosé nohy.
• Tento spotrebič môžu používať deti od 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo rozumovými schopnosťami, alebo nedostatočnými skúsenosťami a vedomostami, ak je zabezpečený dohlad alebo poučenie o bezpečnom používaní spotrebiča a ak takéto osoby pochopili riziká súvisiace s používaním spotrebiča. Deti sa nesmú so spotrebičom hrať. Deti bez dozoru nesmú vykonávať čistenie a údržbu spotrebiča.
• Neopravujte ani nevymieňajte žiadnu čast spotrebiča, ak to nie je vyslovene uvedené v návode. Poškodené časti sa môžu vymenit’ iba za originálne náhradné diely. Všetky ostatné služby údržby musí vykonat’ specializovaný technik.
  • Na deti treba dávat' pozor, aby sa so spotrebičom nehrali.
• Pri vrtaní otvoru v stene či strope dávajte pozor, aby ste nepoškodili elektrické vedenia ani rúrky.
  • Vetracie otvory musia vždy vyústovat' von.
• Odvádzaný vzduch sa nesmie odviest do komína odvádzajúceho dym zo zariadení na spalovanie plynov alebo iných palív, ale musí mať samostatný výstup. Musia sa dodržiavat' všetky miestne normy o odvode vzduchu.
• Ak sa odsávač pár používa spolu s inými spotrebičmi využívajúcimi plyn alebo iné palivá, podtlak v miestnosti nesmie presiahnut' 4 Pa (4 x 10–5 bar). Presvedčte sa preto, či je miestnosť dostatočne vetraná.
  • Výrobca odmieta akúkol'vek zodpovednosť v prípade nevhodného používania alebo nesprávneho nastavenia ovládačov.
• Pravidelná údržba a čistenie zaručuje správnu činnosť a výkonnosť spotrebiča. Často čistite všetky usadeniny na špinavom povrchu, aby ste predišli nahromadeniu tukov. Filtre pravidelne vyberte a vyčistite alebo vymeňte.
• Nedodržanie pokynov o čistení odsávača pár, ako aj o výmene a čistení filtrov znamená riziko požiaru.
• Nikdy nepoužívajte odsávač pár bez tukových filtrov, v takom prípade je potrebný stály dohlad.
• Plynové spotrebiče smú byť používané pod odsávačom pár výhradne s položenými hrncami.
• Ak používate viac ako tri plynové horáky, odsávač musí byť zapnutý na druhý alebo vyšší výkonnostný stupeň. Tým sa predíde prehriatiu zariadenia.
• Predtým, ako sa dotknete žiaroviek skontrolujte, či dostatočne vychladli.
• Odsávač pár nepoužívajte, ani nenechávajte bez správne namontovaných žiaroviek, pretože hrozí nebezpečenstvo úrazu elektrickým prúdom.
  • Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.
• Spotrebič nie je určený na používanie vonku.
• Počas činnosti varnej dosky sa prístupné časti odsávača môžu zahriat' na vysokú teplotu.

Likvidácia domácich elektrospotrebičov

- Tento výrobok je vyrobený z recyklovateľných alebo znovu použitelných materiálov. Pri jeho likvidácii postupujte podľa miestnych noriem pre likvidáciu odpadov. Pred odovzdaním spotrebiča odrežte z neho prívodný elektrický kábel.

- Podrobnejšie informácie o zaobchádzaní, regenerácii a recyklácii elektrospotrebičov si vyžiadajte na Vašom miestnom úrade, v zberných dvoroch alebo v obchode, kde ste si výrobok zakúpili.

ODLOŽTE SI TIETO POKYNY PRE BUDÚCE POUŽÍVANIE

INŠTALÁCIA

Po vybalení spotrebiča skontrolujte, či sa počas prepravy nepoškodil. V prípade problémov zavolajte predajcu alebo servis. Aby ste predišli možnému poškodeniu, odporúčame vám zložit' spotrebič z polystyrénovej základne až tesne pred inštaláciou.

PRÍPRAVA PRED INŠTALÁCIOU

UPOZORNENIE:

spotrebič má značnú hmotnosť, preto pri jeho dvíhaní a inštalácii musia spolupracovať aspoň dve osoby.

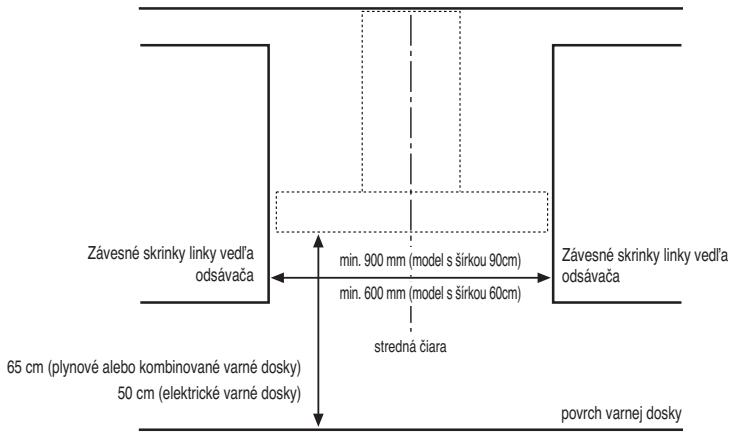

Minimálna vzdialenost medzi hornou plochou varnej dosky a spodným okrajom odsávača musí presahovat' 50 cm pri elektrických varných doskách a 65 cm pri plynových a kombinovaných varných doskách.

Pred inštaláciou, treba okrem iného, skontrolovať vzdialenosti uvedené v návode na použitie varnej dosky.

Ak je v pokynoch na inštaláciu sporáka uvedená väčšia vzdialenost', treba ju dodržat'.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Túto informáciu nájdete vnútri odsávača, pod tukovým filtrom.

Ak je odsávač pár vybavený elektrickou zástrčkou, vsuňte zástrčku do elektrickej zásuvky, ktorá spĺňa požiadavky platných noriem a ktorá sa nachádza na prístupnom mieste. Ak zástrčka nie je k dispozícii (priame zapojenie do elektrickej siete), alebo ak zásuvka nie je umiestnená na prístupnom mieste, nainštalujte štandardný dvojpólový spínač, ktorý zaistí odpojenie od siete v prípade podmienok preťaženia kategórie III, pričom spínač namontujte podľa platných noriem.

VŠEOBECNÉ ODPORÚČANIA

Pred použitím

Odstráňte lepenkové obaly, priehľadné fólie a nálepky zo spotrebičov.

Skontrolujte, či sa spotrebič počas prepravy nepoškodil.

Počas používania

Neklad'te na spotrebič žiadne t'azké predmety, ktoré by ho mohli poškodit'.

Spotrebič nevystavujte atmosférickým vplyvom.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Likvidácia obalu

obalový materiál je 100% recyklovateľný a je označený symbolom recyklácie ^2 . Z tohto dôvodu sa rôzne časti obalu musia likvidovať zodpovedne, v plnom súlade s platnými predpismi o likvidácii odpadov.

Likvidácia spotrebiča

• Tento spotrebič je označený v súlade s Európskou smernicou 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ).
• Zabezpečením, že tento výrobok bude zlikvidovaný správnym spôsobom, pomôžete predchádzat' potenciálnym negativnym dopadom na životné prostredie a ľudské zdravie.
• Symbol na výrobku alebo na sprievodných dokumentoch znamená, že s výrobkom sa nesmie zaobchádzat' ako s domovým odpadom, ale treba ho odovzdat'v príslušnom zbernom stredisku na recykláciu elektrických a elektronických spotrebičov.

NÁVOD NA RIEŠENIE PORÚCH

Spotrebič nefunguje:

• Skontrolujte, či je v sieti napätie a či bol spotrebič zapojený do siete.
  • Vypnite a znovu zapnite spotrebič, aby ste sa presvedčili, či sa porucha zopakuje.

Odsávač pár neodsáva dostatočne silne:

• Skontrolujte, či ste nastavili požadovanú odsávaciu rýchlost;
  • Skontrolujte, či boli vyčistené filtre;
• Skontrolujte, či nie sú upchané odvádzacie otvory vzduchu;

Žiarovka nesvieti:

• Skontrolujte, či nie je potrebné vymenit' žiarovku;
• Skontrolujte, či žiarovka bola správne namontovaná.

POPREDAJNÝ SERVIS

Predtým, ako zavoláte Popredajný servis:

1. Skontrolujte, či problém neviete vyriešit' sami podl'a bodov popísaných v kapitole „Návod na riešenie porúch .
2. Vypnite a znovu zapnite spotrebič, skontrolujte, či sa problém neodstránil.

Ak aj po hore uvedených kontrolách porucha nad'alej pretrváva, obrátte sa na najbližšie Servisné stredisko.

Uvedte vždy:

• krátky popis poruchy;
  • typ a presný model spotrebiča;
• Servisné číslo (číslo uvedené po slove SERVICE na výrobnom štítku), ktorý je umiestnený vo vnútri spotrebiča. Servisné číslo je uvedené aj v záručnom liste;
  • Vašu úplnú adresu;
  • Vaše telefónne číslo;

SERVICE

0000 000 00000

Vždy, keď je potrebná oprava spotrebiča, obrátte sa na Autorizované technické servisné stredisko (aby ste mali záruku, že budú použité originálne náhradné diely a jeho správna oprava).

ČISTENIE

UPOZORNENIE:

• Nepoužívajte na čistenie parné čističe.
• Odpojte spotrebič od elektrickej siete.

DÔLEŽITÉ UPOZORNENIE: nepoužívajte korozívne ani abrazívne čistiace prostriedky. Ak sa niektorý z uvedených prostriedkov nepozornostou dostane do kontaktu so spotrebičom, okamžite ho poutierajte vlhkou utierkou.

- Povrch očistite vlhkou utierkou. Ak je povrch velmi špinavý, pridajte do vody niekolko kvapiek umývacieho prostriedku na riad. Poutierajte suchou handrou.

- Používajte detergenty špecificky navrhnuté na čistenie spotrebiča a postupujte podľa pokynov výrobcu

DÔLEŽITÉ UPOZORNENIE: filtre čistite aspoň raz mesačne a odstráňte všetky zvyšky oleja a tukov.

UPOZORNENIE:

• používajte ochranné rukavice.
• odpojte spotrebič od elektrickej siete.

TUKOVÉ FILTRE

Kovový tukový filter má neobmedzenú životnosť. Umývajte ho raz za mesiac ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle. Umývaním v umývačke riadu by tukový filter mohol zmatniet, ale jeho filtračná sila sa tým vôbec nezmení.

Aby ste vybrali filter, vytiahnite rukovät'.

V prípade výmeny sa obrátte na technický servis.

Poznámka:

v prípade náhleho zhasnutia žiarivky postupujte nasledovne:

Uhlíkový filter umývajte raz za mesiac v umývačke riadu pri najvyššej možnej teplote, používajte bežný umývací prostriedok na použitie v umývačke riadu. Odporúčame Vám umývat filter samostatne.

Po umytí treba uhlíkový filter znovu aktivovať vysušením v rúre pri 100° C počas 10 minút. Uhlíkový filter vymeňte každé 3 roky.

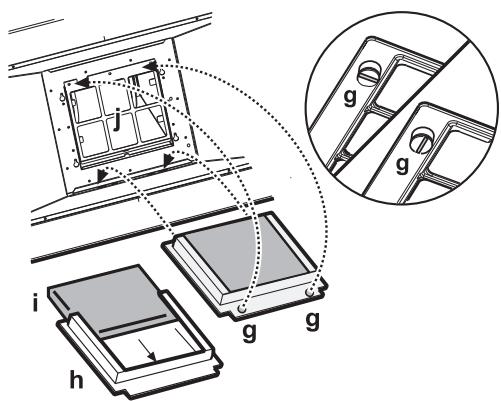

1. Vyberte tukový filter.
2. Vyberte rám držiaci filter otočením úchytok o 90° "g".
3. Namontujte uhlíkový filter "i" vnútri rámu držiaceho filter "h".

Pri montáži nosného rámu filtra a tukového filtra na určené miesto postupujte v opačnom poradí.

MATERIÁL VO VÝBAVE ODSÁVAČA PÁR

Vyberte všetky diely z obalov. Skontrolujte, či sú vo výbave všetky diely.

• Odsávač pár s namontovaným motorom, žiarovkami a tukovými filtrami.
  • Pokyny na montáž a používanie
  • 1 spojovací krúžok
  • 1 elektrický kábel
  • 1 montážna šablóna
  • 6 hmoždiniek do steny priem. 8 mm
  • 6 skrutiek priem. 5 x 45
  • 1 úchytka na kábel
  • 1 skrutka s priem. 3,5 x 9,5
  1 podporná konzola komína
  1 odchyl'ovač
  2 skrutky s priem. 2,9 x 6,5
  2 skrutky s priem. 3 x 9

INŠTALÁCIA - ÚVODNÉ POKYNY NA MONTÁŽ

Odsávač pár bol navrhnutý tak, aby sa používal v "Režime odvodu vzduchu" alebo v "Režime recirkulácie vzduchu".

Upozornenie: model a elektrickým ventilom môže fungovať iba v "Režime odvodu vzduchu" a odvodová rúra musí byť zapojená k periferickej odsávacej jednotke.

Režim odvodu vzduchu

Pary sa odsávajú a odvádzajú do vonkajšieho prostredia cez odsávacie potrubie (nedodáva sa), ktoré je pripevnené na spojku výstupu vzduchu na odsávači pár. V závislosti od zakúpeného odsávacieho potrubia zabezpečte vhodný systém upevnenia k spojke výstupu vzduchu.

DÔLEŽITÉ UPOZORNENIE: Vyberte uhlíkový filter, ak je už namontovaný.

Režim recirkulácie vzduchu

Vzduch sa filtruje prechodom cez uhlíkový filter a vracia sa spät' do prostredia.

DÔLEŽITÉ UPOZORNENIE: Skontrolujte, či recirkulovanému vzduchu nič nebráni v prúdení.

Ak odsávač pár nie je vybavený uhlíkovým filtrom, musíte ho objednat' a namontovať pred jeho použitím.

Odsávač pár treba nainštalovat' d'aleko od zdrojov špiny, okien, dverí a tepelných zdrojov.

S odsávačom pár sa dodáva všetok materiál potrebný na inštaláciu u väčšiny stropov/múrov. V každom prípade sa však poradte s kvalifikovaným odborníkom, aby ste mali istotu o vhodnosti použitého materiálu vzhľadom na druh steny/stropu.

ROZMERY PRE INŠTALÁCIU

INŠTALÁCIA - POKYNY NA MONTÁŽ

Nasledujúce pokyny označené číslami sa vzt'ahujú na obrázky s číselnými odkazmi, ktoré nájdete na posledných stranách tohto návodu.

Poznámka: Niektoré pokyny sa odlišujú, v závislosti od rozmerov výrobku, od šírky alebo od výšky štruktúry odsávača pár, v takom prípade sú odlišnosti pri inštalácii uvedené v texte ako aj na obrázkoch.

1. Na stene urobte čiaru až po strop, ktorá bude zodpovedať strednej línii.
2. Prerežte šablónu podľa línie H6 alebo H10 (v závislosti od výšky štruktúry odsávača pár, ktorá môže byť, v závislosti od vášho modelu 6 cm alebo 10 cm) a umiestnite schému na vyvírtanie otvorov na stenu (upevnite ju lepiaceou páskou): stredná vertikálna čiara vytlacéná na schéme otvorov musí zodpovedať strednej línii naznačenej na stene, okrem toho spodný okraj schémy otvorov musí zodpovedať spodnému okraju odsávača pár. Urobte otvor.
3. Snímte schému na vyvrtanie otvorov, vložte hmoždinku a skrutku podľa pokynov.
4. Čiastočne zaskrutkujte
5. Namontujte podpornú konzolu komína na stenu pri strope. Vyvrtajte otvory a vsuňte hmoždinky podľa pokynov. Upevnite podpornú konzolu.
6. Iba pre verziu s odvodom vzduchu - odvod vzduchu vzadu: Na zadnej stene urobte otvor, ktorým prejde odvodná rúra.
7. Iba pre verziu s recirkuláciou vzduchu - odvod smerom k stropu: Na strope urobte otvor, ktorým prejde odvodná rúra.
8. Pripravte zapojenie k elektrickej sieti v domácnosti.
9. Iba pre model s recirkuláciou vzduchu: Na podpornú konzolu odvodnej rúry upevnite deflektor.
10. Vyberte tukový filter/filtre.
11. Odstráňte pásku, ktorá upevňuje ovládaciu elektronickú skrinku k rámu motora.
    Poznámka: obrázok je iba ilustračný, skrinka by mohla byt dočasne upevnená na iných stranách rámu motora.
12. Zaveste odsávač pár na stenu.
13. Upravte vodorovní polohu odsávača pár.
14. Upravte vzdialenost' odsávača pár od steny.
15. Naznačte otvor/otvory na finálne upevnenie odsávača pár podl'a pokynov na obrázku.
16. Zveste odsávač pár zo steny.
17. Vyvrtajte otvory a vsuňte hmoždinky do steny, podľa pokynov na obrázku.
18. Odsávač pár znovu zaveste na stenu.
19. Upevnite odsávač pár do finálnej polohy skrutkami, podľa pokynov na obrázku.
20. Na odvodný otvor upevnite spojovací krúžok.
21. Upevnite skrinku k rámu motora pomocou už čiastočne zaskrutkovaných skrutiek.
    Poznámka: skrinka môže byť dvoch typov, s upevnením vpredu alebo vzadu, postupujte podľa pokynov na obrázkoch (21a a 21b) v závislosti od vášho modelu).
22. Vsuňte elektrický kábel do príslušnej polohy.
23. Poistite kábel úchytkou.
    DÔLEŽITÉ UPOZORNENIE: Táto operácia je nevyhnutná. Zabráni náhodnému odpojeniu elektrického kábla.
    Urobte zapojenie k elektrickej sieti v domácnosti.
24. Rúru na odvod dymov prepojte so spojovacím krúžkom, rúra má byť nasmerovaná smerom von (vo verzii s odvodom pár) alebo smerom k deflektoru (verzia s filtrovaním pár).
25. Použite komíny úplne zakrývajúce nasávaciu jednotku, pričom ich vsuňte na miesto nad odsávačom pár.
26. Snímte hornú časť a upevnite komíny skrutkami podľa pokynov na obrázku.
27. Namontujte uhlíkový filter (Iba u verzie s recirkuláciou vzduchu) aznovu namontujte tukový filter/filtre.

Overte si funkčnost' odsávača pár, postupujte podl'a odseku popisujúceho používanie odsávača pár.

POPIS A POUŽÍVANIE ODSÁVAČA PÁR

a. Vypínač osvetlenia
b. Tlačidlo ON (Zap)/OFF (Vyp) motora a vol'ba minimálnej rýchlosti (výkonu odsávania)
c. Tlačidlo volby strednej rýchlosti (výkonu odsávania)
d. Tlačidlo volby maximálnej rýchlosti (výkonu odsávania)
