AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX - Kuchyňská digestoř WHIRLPOOL - Bezplatný návod k obsluze

Typ produktu	Digestoř
Značka	Whirlpool
Modely	AKR749NB, AKR749WH, AKR749/1IX, AKR689/1BK, AKR689/1IX, AKR558/3IX
Šířka	60 cm nebo 90 cm podle modelu
Minimální montážní výška	50 cm (elektrický sporák), 65 cm (plynový/kombinovaný sporák)
Přibližná hmotnost	15 kg
Elektrické napájení	220-240 V, 50 Hz
Výkon motoru	200 W (odhad)
Osvětlení	Integrovaná zářivka
Počet rychlostí	3 (minimální, střední, maximální)
Tukové filtry	Kovový filtr, který lze mýt v myčce
Uhlíkový filtr	Vyměnitelný (volitelný pro režim recirkulace)
Typ odvodu	Odsávání (odvod ven) nebo recirkulace (s uhlíkovým filtrem)
Instalace	Nástěnný, s teleskopickým komínem
Údržba filtrů	Čištění tukových filtrů: 1x měsíčně; uhlíkový filtr: měsíční mytí, výměna každé 3 roky
Čištění povrchů	Vlhký hadřík, jemný čisticí prostředek; vyhněte se abrazivním prostředkům
Bezpečnost	Uzemnění povinné (kromě třídy II); před údržbou odpojit; nepoužívejte parní čistič
Opravitelnost	Autorizovaný servis; originální náhradní díly
Materiály	Nerezová ocel nebo lak (podle modelu)
Dodávané příslušenství	Spojovací kroužek, elektrický kabel, montážní šablona, hmoždinky, šrouby, kabelová svorka, třmen, deflektor

Často kladené otázky - AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické desky a 65 cm pro plynové nebo kombinované sporáky. Zkontrolujte také pokyny v návodu k varné desce.

Jak čistit tukové filtry?

Kovové tukové filtry je třeba mýt alespoň jednou měsíčně. Lze je mýt ručně nebo v myčce nádobí při nízké teplotě s krátkým cyklem. Po umytí je osušte a znovu namontujte.

Jak vyměnit žárovku digestoře?

Výměna žárovek musí být provedena v autorizovaném servisu. Pokud zářivka náhle zhasne, stiskněte tlačítko ON/OFF, počkejte několik sekund a zkuste to znovu.

Proč digestoř dostatečně neodsává?

Zkontrolujte zvolenou rychlost odsávání, stav filtrů (musí být čisté) a ujistěte se, že vývody vzduchu nejsou ucpané.

Jak nainstalovat digestoř v režimu recirkulace?

Pro instalaci v režimu recirkulace musí být digestoř vybavena jedním nebo více uhlíkovými filtry. Vzduch je filtrován a poté vracen do místnosti. Ujistěte se, že cirkulace vzduchu je snadná.

Co dělat, když digestoř vůbec nefunguje?

Nejprve zkontrolujte napětí v síti a elektrické připojení. Vypněte a znovu zapněte digestoř. Pokud problém přetrvává, kontaktujte servis.

Jak udržovat uhlíkový filtr?

Uhlíkový filtr myjte jednou měsíčně v myčce nádobí při nejvyšší teplotě. Před opětovným použitím jej osušte v troubě při 100°C po dobu 10 minut. Vyměňujte jej každé 3 roky.

Jaká bezpečnostní opatření je třeba dodržovat?

Před údržbou vždy odpojte spotřebič. Nedotýkejte se digestoře mokrýma rukama nebo bosýma nohama. Uzemnění je povinné. Nepoužívejte parní čistič.

Mohu použít digestoř bez tukového filtru?

Ne, digestoř nesmí být používána bez instalovaných tukových filtrů. Jsou nezbytné k zamezení rizika požáru a zajištění správného fungování.

Jak získat náhradní díly nebo opravu?

Obraťte se na autorizovaný servis Whirlpool. Používejte originální náhradní díly pro zajištění shody a bezpečnosti. Mějte připraven model a SERVISNÍ číslo (na typovém štítku).

NÁVOD K OBSLUZE AKR749NB - AKR749WH - AKR749/1IX - AKR689/1BK - AKR689/1IX - AKR558/3IX WHIRLPOOL

CZ Návod k použití a údržbě

SK Návod na používanie a údržbu

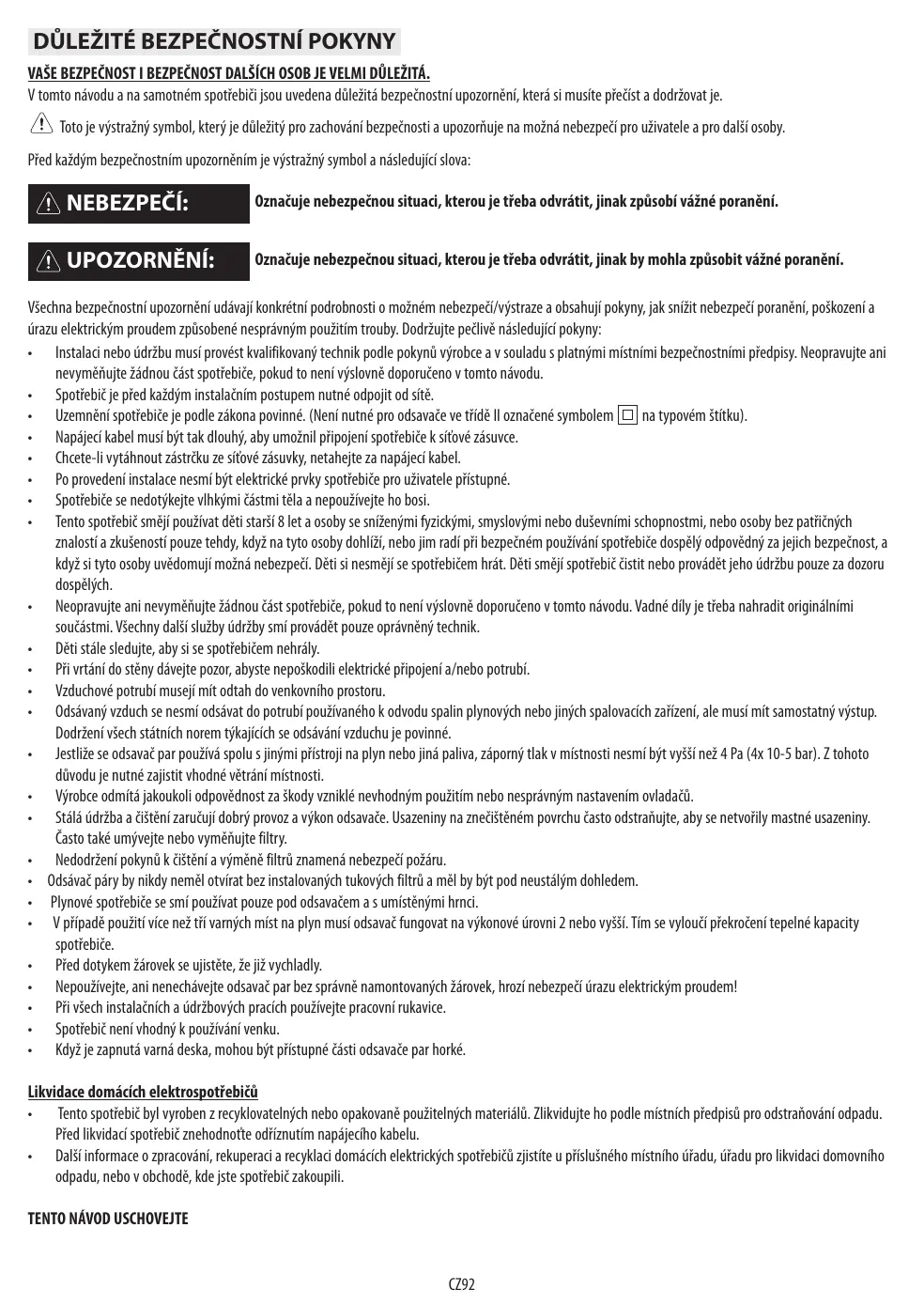

V tomto návodu a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která si musíte přečíst a dodržovat je.

Toto je výstražný symbol, který je důležitý pro zachování bezpečnosti a upozorňuje na možná nebezpečí pro uživatele a pro další osoby.

Před každým bezpečnostním upozorněním je výstražný symbol a následující slova:

NEBEZPEČÍ:

Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak způsobí vážné poranění.

UPOZORNĚNÍ:

Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak by mohla způsobit vážné poranění.

Všechna bezpečnostní upozornění udávají konkrétní podrobnosti o možném nebezpečí/výstraze a obsahují pokyny, jak snížit nebezpečí poranění, poškození a úrazu elektrickým proudem způsobené nesprávným použitím trouby. Dodržujte pečlivě následující pokyny:

• Instalaci nebo údržbu musí provést kvalifikovaný technik podle pokynů výrobce a v souladu s platnými místními bezpečnostními předpisy. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně doporučeno v tomto návodu.
• Spotřebič je před každým instalačním postupem nutné odpojit od sítě.
• Uzemnění spotřebiče je podle zákona povinné. (Není nutné pro odsavače ve třídě II označené symbolem ☐ na typovém štítku).
• Napájecí kabel musí být tak dlouhý, aby umožnil připojení spotřebiče k síťové zásuvce.
• Chcete-li vytáhnout zástrčku ze síťové zásuvky, netahejte za napájecí kabel.
• Po provedení instalace nesmí být elektrické prvky spotřebiče pro uživatele přístupné.
• Spotřebiče se nedotýkejte vlhkými částmi těla a nepoužívejte ho bosi.
• Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby bez patřičných znalostí a zkušeností pouze tehdy, když na tyto osoby dohlíží, nebo jim radí při bezpečném používání spotřebiče dospělý odpovědný za jejich bezpečnost, a když si tyto osoby uvědomují možná nebezpečí. Děti si nesmějí se spotřebičem hrát. Děti smějí spotřebič čistit nebo provádět jeho údržbu pouze za dozoru dospělých.
• Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně doporučeno v tomto návodu. Vadné díly je třeba nahradit originálními součástmi. Všechny další služby údržby smí provádět pouze oprávněný technik.
  • Děti stále sledujte, aby si se spotřebičem nehrály.
• Při vrtání do stěny dávejte pozor, abyste nepoškodili elektrické připojení a/nebo potrubí.
  • Vzduchové potrubí musejí mít odtah do venkovního prostoru.
• Odsávaný vzduch se nesmí odsávat do potrubí používaného k odvodu spalin plynových nebo jiných spalovacích zařízení, ale musí mít samostatný výstup. Dodržení všech státních norem týkajících se odsávání vzduchu je povinné.
• Jestliže se odsavač par používá spolu s jinými přístroji na plyn nebo jiná paliva, záporný tlak v místnosti nesmí být vyšší než 4 Pa (4x 10–5 bar). Z tohoto důvodu je nutné zajistit vhodné větrání místnosti.
  • Výrobce odmítá jakoukoli odpovědnost za škody vzniklé nevhodným použitím nebo nesprávným nastavením ovladačů.
• Stálá údržba a čištění zaručují dobrý provoz a výkon odsavače. Usazeniny na znečištěném povrchu často odstraňujte, aby se netvořily mastné usazeniny. Často také umývejte nebo vyměňujte filtry.
  • Nedodržení pokynů k čištění a výměně filtrů znamená nebezpečí požáru.
• Odsávač páry by nikdy neměl otvírat bez instalovaných tukových filtrů a měl by být pod neustálým dohledem.
• Plynové spotřebiče se smí používat pouze pod odsavačem a s umístěnými hrnci.
• V případě použití více než tří varných míst na plyn musí odsavač fungovat na výkonové úrovni 2 nebo vyšší. Tím se vyloučí překročení tepelné kapacity spotřebiče.
  • Před dotykem žárovek se ujistěte, že již vychladly.
• Nepoužívejte, ani nenechávejte odsavač par bez správně namontovaných žárovek, hrozí nebezpečí úrazu elektrickým proudem!
• Při všech instalačních a údržbových pracích používejte pracovní rukavice.
• Spotřebič není vhodný k používání venku.
  • Když je zapnutá varná deska, mohou být přístupné části odsavače par horké.

Likvidace domácích elektrospotřebičů

- Tento spotřebič byl vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte ho podle místních předpisů pro odstraňování odpadu. Před likvidací spotřebič znehodnotte odříznutím napájecího kabelu.

- Další informace o zpracování, rekuperaci a recyklaci domácích elektrických spotřebičů zjistíte u příslušného místního úřadu, úřadu pro likvidaci domovního odpadu, nebo v obchodě, kde jste spotřebič zakoupili.

TENTO NÁVOD USCHOVEJTE

INSTALACE

Po vybalení varné desky se přesvědčte, že spotřebič nebyl při dopravě poškozen. V případě problémů se obrat’te se na svého prodejce nebo na nejbližší servisní středisko. Aby se trouba nepoškodila, doporučujeme odstranit polystyrenový podstavec až před instalací.

PŘÍPRAVA K INSTALACI

UPOZORNĚNÍ:

Tento spotřebič je těžký; zvednutí a instalaci spotřebiče musí provádět nejméně dvě osoby.

Minimální vzdálenost mezi hrnci na varné desky a spodní části odsavače nesmí být menší než 50 cm v případě elektrických sporáků a 65 cm v případě plynových nebo kombinovaných sporáků.

Před začátkem instalace zkontrolujte minimální vzdálenosti uvedené v návodu ke sporáku.

Jestliže je v pokynech k instalaci plynového spotřebiče k vaření určena větší vzdálenost než uvedená, je nutné ji dodržet.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Zkontrolujte, zda napětí uvedené na typovém štítku spotřebiče odpovídá napětí ve vašem bytě.

Tento štítek najdete uvnitř odsavače pod tukovým filtrem.

Napájecí kabel (typ H05 VV-F 3 x 0,75 mm ^2 ) smí vyměnit pouze autorizovaný technik. Obratte se na autorizované servisní středisko.

Jestliže je odsavač vybaven elektrickou zástrčkou, zapojte ji do zásuvky, která odpovídá platným předpisům, a je umístěna na přístupném místě. Pokud zástrčku nemá (přímé připojení do sítě) nebo zásuvka není v dostupném místě, zapojte odsavač přes dvoupólový vypínač podle předpisů, který zajistí úplné odpojení od sítě v situaci kategorie přetížení III v souladu s elektroinstalačními předpisy.

OBECNÁ DOPORUČENÍ

Před prvním použitím

Odstraňte ochranné lepenkové obaly, ochrannou fólii a nálepky z příslušenství.

Zkontrolujte, zda odsavač par nebyl při dopravě poškozen.

Během použití

Na spotřebič nepokládejte žádné těžké předměty, které by ho mohly poškodit.

Spotřebič nevystavujte povětrnostním vlivům.

RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Likvidace obalového materiálu

Obal je ze 100% recyklovatelného materiálu a je označen recyklačním symbolem ⚠. Obalový materiál proto nevyhazujte s domácím odpadem, ale zlikvidujte ho podle platných místních předpisů.

Likvidace spotřebiče

• Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE).
• Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví.
• Symbol na spotřebiči nebo příslušných dokladech udává, že tento výrobek nesmí být likvidován spolu s domácím odpadem, ale je nutné ho odevzdat do příslušného sběrného centra k recyklaci elektrických a elektronických zařízení.

JAK ODSTRANIT PORUCHU

Spotřebič nefunguje:

• Zkontrolujte, zda je v síti proud a zda je spotřebič elektricky připojený.
• Vypněte a opět spotřebič zapněte, abyste zjistili, zda porucha stále trvá.

Odsavač par dostatečně neodsává:

• Zkontrolujte, zda je nastavena požadovaná rychlost sání;
• Zkontrolujte, zda jsou Filtry čisté;
• Zkontrolujte, zda nejsou ucpané výstupy vzduchu;

Žárovka nefunguje:

• V tomto případě je nutné žárovku vyměnit;
- zkontrolujte, zda je žárovka správně namontovaná;

SERVIS

Než zavoláte do servisu:

1. Ověřte si, zda nemůžete vyřešit problémy sami pomocí bodů popsaných v "Jak odstranit poruchu".
2. Vypněte a opět troubu zapněte, abyste zjistili, zda porucha stále trvá.

Jestliže porucha trvá po provedení výše uvedených kroků, zavolejte do nejbližšího servisu.

Uvedte:

• stručný popis poruchy;
- presný typ a model spotřebiče;
• servisní číslo (číslo za slovem SERVICE na typovém štítku) umístěném na varné desce. Servisní číslo je uvedeno i na záručním listě;
• svoji úplnou adresu;
• své telefonní číslo s předvolbou;

SERVICE

0000 000 00000

Jestliže je oprava nutná, obratte se na autorizované servisní středisko (které je zárukou použití originálních náhradních dílů a správné opravy).

ČIŠTĚNÍ

UPOZORNĚNÍ:

• Nepoužívejte čisticí přístroje na páru.
• Odpojte spotřebič od elektrické sítě.

DŮLEŽITÉ: Nepoužívejte korozivní nebo abrazivní čisticí prostředky. Jestliže se tyto prostředky přesto náhodně na spotřebič dostanou, ihned je otřete vlhkým hadříkem.

- Plochy vyčistěte vlhkým hadříkem. Jsou-li velmi zašpiněné, omyjte je roztokem vody s několika kapkami mycího prostředku na nádobí. Nakonec spotřebič otřete suchým hadříkem.

DŮLEŽITÉ: Nepoužívejte drsné houbičky, ani kovové drátěnky či škrabky. Jejich používání by časem mohlo zničit smaltované povrchy.

- Používejte pouze speciální čisticí prostředky a dodržujte pokyny výrobce

DÜLEŽITÉ: Filtry vyčistěte alespoň jednou za měsíc a odstraňte všechny zbytky oleje a tuku.

UPOZORNĚNÍ:

• použijte ochranné rukavice.
• odpojte spotřebič od elektrické sítě.

TUKOVÉ FILTRY

Kovový tukový filtr má omezenou životnost a je nutné ho jednou měsíčně umýt v dřezu nebo v myčce při krátkém mycím cyklu s nízkou teplotou. Mytím v myčce může tukový filtr zmatovět, ale jeho filtrační výkon se tím nesníží.

Zatáhněte za držadlo k vyjmutí filtru.

Po umytí a osušení tukový filtr opačným postupem nasadte.

Při výměně se obrat'te na technickou podporu.

Poznámka:

V případě náhlého vypnutí zářivky:

Stiskněte tlačítko ZAP/VYP osvětlení, počkejte několik vteřin, a potom znovu stiskněte.

UHLÍKOVÝ FILTR

(pouze pro modely s filtračním provedením).

Uhlíkový filtr je nutné umýt jednou za měsíc v myčce při nejvyšší teplotě běžným mycím prostředkem pro myčky. Doporučujeme mýt v myčce pouze filtr bez dalšího nádobí.

Po umytí musíte uhlíkový filtr sušit v troubě při 100°C po dobu 10 minut, aby došlo k jeho opětovné aktivaci.

Uhlíkový filtr vyměňujte každé 3 roky.

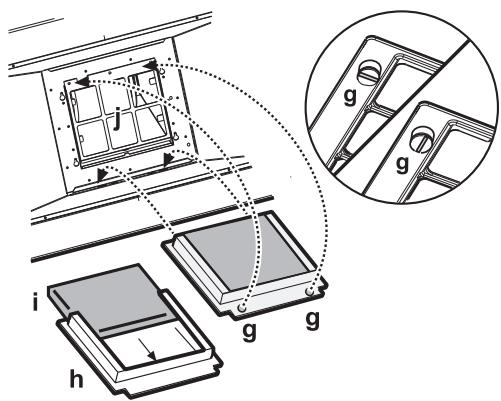

Nasazení uhlíkového filtru:

1. Vyjměte tukový filtr.
2. Vyjměte rám držáku filtru otočením knoflíků o 90°" g".
3. Namontujte uhlíkový filtr "i" dovnitř rámu držáku filtru "h".
   Při opětovné instalaci rámu držáku filtru a tukového filtru postupujte v opačném pořadí.

MATERIÁL V PŘÍSLUŠENSTVÍ

Ze sáčků vytáhněte všechny součásti. Zkontrolujte, zda balení obsahuje všechny součásti.

• Návod k montáži a použití
• 1 připojovací kroužek
• 1 elektrický kabel
• 1 montážní šablona
• 6 hmoždinek ∅ 8 mm
• 6 šroubů ∅ 5 x 45
• 1 kabelová svorka
• 1 šroub ∅ 3,5 x 9,5
1 držák komínů
1 klapka
2 šrouby ∅ 2,9 x 6,5
2 šrouby ∅ 3 x 9

- Sestavený odsavač par s motorem, žárovkami a instalovanými tukovými filtry.

INSTALACE - PŘÍPRAVA K MONTÁŽI

Odsavač byl zkonstruován k instalaci a použití ve dvou modelech, s vnějším odsáváním a s filtrem.

Poznámka: Model s elektrickým ventilem může fungovat pouze s vnějším s odsáváním a odtahová trubka se připojuje k periferní nasávací jednotce.

Model s odsáváním

Výpary jsou odsávány a odváděny ven pomocí odtahové trubky (není součástí dodávky), která se připevňuje na spojovací přírubu na odsavači. Podle typu zakoupené odtahové trubky zajistěte vhodné připevnění na spojovací přírubu odtahu vzduchu.

DŮLEŽITÉ UPOZORNĚNÍ: je-li uhlíkový filtr/-y již nasazen, odstraňte ho/je.

Model s filtrem

Vzduch se filtruje průchodem přes uhlíkový filtr/-y a znovu odvádí do okolního prostředí.

DŮLEŽITÉ UPOZORNĚNÍ: Zkontrolujte, zda může vzduch dobře obíhat.

Jestliže odsavač není vybaven uhlíkovým filtrem/-y, je nutné ho/je před použitím objednat a instalovat.

Odsavač by se měl instalovat v dostatečné vzdálenosti od silně znečištěných míst, oken, dveří a zdrojů tepla.

Odsavač je vybaven veškerým materiálem nutným k instalaci na většinu stěn nebo stropů. Porad'te se přesto s kvalifikovaným technikem o jejich vhodnosti pro daný typ stěny nebo stropu.

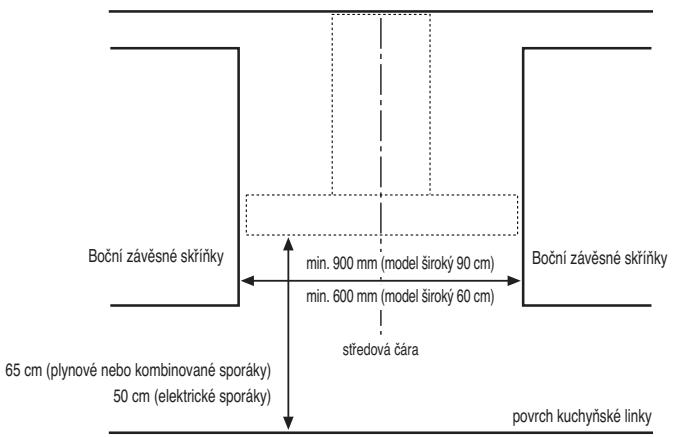

INSTALAČNÍ ROZMĚRY

INSTALACE - NÁVOD K MONTÁŽI

Dále uvedené pokyny v číselném pořadí odkazují na obrázky, které najdete na posledních stranách tohoto návodu s příslušným očíslováním.

Poznámka: Některé pokyny se liší na základě šířky spotřebiče, nebo výšky tělesa odsavače, v tomto případě jsou rozdíly v instalaci uvedeny jak v textu, tak i na obrázku.

1. Tužkou nakreslete na stěně čáru až ke stropu odpovídající středové čáre.

2. Ořízněte montážní desku podle čáry H6 nebo H10 (na základě výšky tělesa odsavače, která může být podle zakoupeného modelu 6 cm nebo 10 cm) a na stěnu přiložte děrovací schéma (připevněte ho lepicí páskou): svislá středová čára vytištěná na děrovacím schématu musí odpovídat středové čáre nakreslené na zdi a dolní okraj děrovacího schématu musí odpovídat dolnímu okraji odsavače.

Vyvrtejte otvor.

1. Pak děrovací schéma sejměte, vložte hmoždinky a šrouby podle návodu.

2. Částečně zašroubujte.

3. Na stěnu přiléhající ke stropu položte držák komína. Vyvrtejte otvory a zasuňte hmoždinky do zdi podle pokynů. Konzolu připevněte.

4. Pouze pro model s odsáváním - zadní odtah: na zadní stěně vytvořte otvor pro průchod odtahové trubky.

5. Pouze pro model s odsáváním - odtah stropem: na stropě vytvořte otvor pro průchod odtahové trubky.

6. Připravte spojení s domácí elektroinstalací.

7. Pouze pro model s filtrem: Připevněte deflektor k držáku komínů.

8. Odstraňte tukový filtr/-y.

9. Odstraňte lepicí pásku, kterou je ovládací elektronická skříňka připevněná tělesu motoru.

Poznámka: Vyobrazení je čistě informační, skříňka může být také současně připevněná k dalším stranám tělesa motoru.

1. Odsavač zavěste na stěnu.

2. Upravte vodorovný sklon odsavače.

3. Upravte vzdálenost odsavače od stěny.

4. Vyznačte otvor/-y ke konečnému upevnění odsavače podle obrázku.

5. Odsavač opět sejměte ze stěny.

6. Vyvrtejte otvory a zasuňte hmoždinky do zdi podle pokynů.

7. Odsavač opět zavěste na stěnu.

8. Připevněte ho ke stěně pomocí šroubů podle obrázku.

9. Připevněte spojovací přírubu k odtahovému otvoru.

10. Připevněte skříňku již částečně utaženými šrouby na tělesu motoru.

Poznámka: existují dva typy skřiněk, s předním nebo zadním připevněním podle pokynů na obrázcích (21a a 21b) na základě zakoupeného modelu).

1. Zasuňte elektrický kabel do příslušného umístění.

2. Zajistěte kabel kabelovou svorkou.

DŮLEŽITÉ UPOZORNĚNÍ: Toto zajištění je povinné. Zabraňuje náhodným odpojením elektrického kabelu.

Připojte odsavač k domácí elektrické síti.

1. Připojte odtahovou trubku par ke spojovací přírubě, trubka směruje ven (odsávací model), nebo směrem k deflektoru (model s filtrem).

2. Nasad'te komíny do příslušného místa nad odsavačem par tak, aby úplně zakryly nasávací sestavu.

3. Vytáhněte horní část a připevněte komíny šrouby podle pokynů.

4. Instalujte uhlíkový filtr (pouze pro model s filtrem) aznovu instalujte tukový filtr nebo filtry.

Zkontrolujte správné fungování odsavače podle části Popis a použití odsavače.

POPIS A POUŽITÍ ODSAVAČE

1. Ovládací panel
2. Tukové filtry
3. Zářivka
4. Teleskopický komín

Ovládací panel

a. Tlačítko ZAP/VYP osvětlení
b. Tlačítko ZAP/VYP motoru a volby minimální rychlosti (sacího výkonu)
c. Tlačítko volby střední rychlosti (sacího výkonu)
d. Tlačítko volby maximální rychlosti (sacího výkonu)

Skontrolujte, či napätie uvedené na výrobnom štítku spotrebiča zodpovedá napätiu v elektrickej sieti domácnosti.

Výmenu napájacieho kábla (typ H05 VV-F 3 x 0,75 mm ^2 ) musí vykonat' kvalifikovaný elektrikár. Zavolajte autorizované servisné stredisko.

DÔLEŽITÉ UPOZORNENIE: nepoužívajte abrazívne špongie, kovové drôtenky ani škrabky. Ich používanie by časom mohlo zničit' smaltovaný povrch.

Po umytí filtra ho nechajte osušit' a pri montáži vykonávajte kroky v opačnom poradí.

Stlačte vypínač osvetlenia, niekolko sekúnd počkajte, a potom ho znovu stlačte.

FILTER S AKTÍVNYM UHLÍKOM

(iba pre modely s recirkuláciou vzduchu):

Montáž uhlíkového filtra:

1. Ovládací panel
2. Tukové filtre
3. Žiarivka
4. Vysúvací komín

Ovládací panel
