HASZNÁLATI ÚTMUTATÓ GLUE GUN 910 DREMEL

Az eredeti előírások fordítása

CE MINÖSÉGI TANUSITVANY Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következö szabványoknak vagy kötelezö hatósági elöírásoknak megfelel: EN 60 335, EN 61 000-3, EN 55 014, a 2006/95/ EK, 2004/108/EK. A műszaki dokumentáció a következő helyen található: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Ha a munka során a hálózati csatlakozó kábel megsérül, vagy megszakad, akkor a kábelt ne érintsük meg, hanem azonnal húzzuk ki a dugaszoló csatlakozót a dugaszoló aljzatból. Sérült kábellel dolgozni tilos. Ha a tápkábel megsérült, az áramütés elkerülése érdekében azt a gyártónak, szervizképviselőjének vagy más szakembernek kell kicserélnie. A berendezést nedves helyen vagy esőben nem szabad használni. Csak beltéri használatra való. Ha a szabadban dolgozik, a készüléket csak egy max. 30 mA kioldási áramú hibaáramvédőkapcsoló (FI-) beiktatásával kapcsolja a

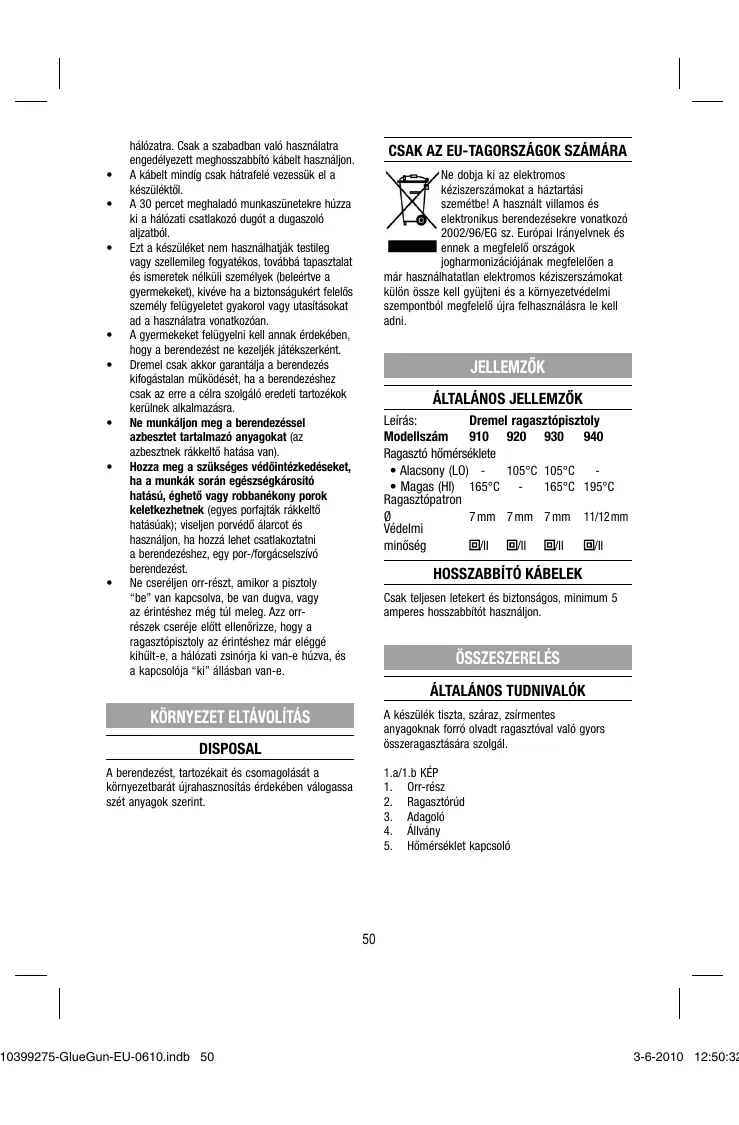

hálózatra. Csak a szabadban való használatra engedélyezett meghosszabbító kábelt használjon. A kábelt mindíg csak hátrafelé vezessük el a készüléktől. A 30 percet meghaladó munkaszünetekre húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ezt a készüléket nem használhatják testileg vagy szellemileg fogyatékos, továbbá tapasztalat és ismeretek nélküli személyek (beleértve a gyermekeket), kivéve ha a biztonságukért felelős személy felügyeletet gyakorol vagy utasításokat ad a használatra vonatkozóan. A gyermekeket felügyelni kell annak érdekében, hogy a berendezést ne kezeljék játékszerként. Dremel csak akkor garantálja a berendezés kifogástalan működését, ha a berendezéshez csak az erre a célra szolgáló eredeti tartozékok kerülnek alkalmazásra. Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van). Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek (egyes porfajták rákkeltő hatásúak); viseljen porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berendezéshez, egy por-/forgácselszívó berendezést. Ne cseréljen orr-részt, amikor a pisztoly “be” van kapcsolva, be van dugva, vagy az érintéshez még túl meleg. Azz orrrészek cseréje előtt ellenőrizze, hogy a ragasztópisztoly az érintéshez már eléggé kihűlt-e, a hálózati zsinórja ki van-e húzva, és a kapcsolója “ki” állásban van-e. CSAK AZ EU-TAGORSZÁGOK SZÁMÁRA Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EG sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyüjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. JELLEMZŐK

Leírás: Dremel ragasztópisztoly Modellszám Ragasztó hőmérséklete 105°C 105°C

• Alacsony (LO) • Magas (HI) 165°C 165°C 195°C Ragasztópatron 7 mm 7 mm 7 mm 11/12 mm Védelmi /II /II /II /II minőség

Csak teljesen letekert és biztonságos, minimum 5 amperes hosszabbítót használjon. ÖSSZESZERELÉS

ÁLTALÁNOS TUDNIVALÓK

A készülék tiszta, száraz, zsírmentes anyagoknak forró olvadt ragasztóval való gyors összeragasztására szolgál.

KÖRNYEZET ELTÁVOLÍTÁS

DISPOSAL A berendezést, tartozékait és csomagolását a környezetbarát újrahasznosítás érdekében válogassa szét anyagok szerint. 10399275-GlueGun-EU-0610.indb 50 1.a/1.b KÉP

5. Hőmérséklet kapcsoló

KÉP Be/ki kapcsoló jelzőlámpával Szétcsatlakoztatható zsinór Állványkioldó gomb Cserélhető orr-rész RAGASZTÁS Vigyázat, megégetheti magát! A ragasztóanyag és a fúvókacsúcs (1) hőmérséklete eléri a 195 °C-t. Ügyeljen arra, hogy a forró ragasztóanyag ne juthasson emberre vagy állatokra. Ha a forró ragasztóanyag megérinti a bőrt, tartsa azt néhány percre egy hideg vízsugár alá. Ne próbálja meg eltávolítani a ragasztóanyagot a bőrről. ZNÁLAT Bekapcsolás: Csatlakoztassa a Dremel ragasztópisztolyt egy normál 230 V-os elektromos aljzatba. 910, 920 és 930 modellek:

• Használat előtt engedje, hogy a ragasztópisztoly elérje a működési hőmérsékletét (±5 perc). Tolja be a (2) olvadó ragasztórúdat. Nyomja meg a (3) előtoló billentyűt. 910, 920 és 930 modellek:
• Ha a ragasztópisztoly csatlakoztatva van a hálózathoz, akkor bekapcsolt állapotban van és fűt. 940-es modell:
• A hálózati zsinór kihúzása után a ragasztópisztoly még 5 percig működőképes, miután újra fel kell ezt melegíteni. 930-as kettős hőmérsékletű ragasztópisztoly modell:
• Állítsa az (5) kapcsolót alacsony vagy magas hőmérsékletű beállításra, hogy bekapcsolja a ragasztópisztolyt. A ragasztó csomagolásáról olvassa le a megfelelő hőmérsékletet. MEGJEGYZÉS: Első használatkor előfordulhat, hogy két teljes ragasztópatront be kell helyeznie, mielőtt a ragasztó folyékonnyá válna.

• Csatlakoztassa a hálózati zsinórt a ragasztópisztolyhoz.
• Kapcsolja be a ragasztópisztolyt a főkapcsolóval. A (6) jelzőlámpa mutatja, hogy a ragasztópisztoly be van kapcsolva és fűt. ÖTLET: A Dremel csillogó és színes rudakat is szállít dekorációs célokra. Ezek a rudak speciálisan a kreatív projektekhez lettek tervezve alacsony hőmérsékletre (105 °C). A színes rudak dekorációk ragasztására is használhatók. A színek gyors váltásához ajánlott a patronokat 3 cm hosszúságú darabokra vágni a ragasztópisztolyba helyezés előtt. Kikapcsolás:
• Húzza ki a hálózati csatlakozódugót a fali aljzatból (910, 920 és 930-as modelleknél).
• Kapcsolja ki a készülék BE/KI kapcsolóját (6; 940-es modell). Húzza ki a hálózati csatlakozódugót a fali aljzatból. Tárolás előtt engedje teljesen lehűlni a készüléket. A forró orr-rész sérülést okozhat. RAGASZTÓRUDAK Model 910 920 930 940 165°C 105°C Ragasztó

A RAGASZTÁS ELŐKÉSZÍTÉSE A ragasztási felületeknek tisztának, száraznak és zsírmentesnek kell lenniük. A sima felületeket a ragasztás előtt érdessé kell tenni. A tisztításhoz ne használjon éghető oldószert! A ragasztó és az orr-rész hegye (1) nagyon felforrósodhat. A gyorsan lehűlő anyagokat (például acél) a ragasztóanyag jobb tapadásának biztosítására előzőleg melegítse fel. 10399275-GlueGun-EU-0610.indb 51 Húzza meg az adagolót (3), hogy a ragasztót a kívánt felületre juttassa. Rakja össze az alkotórészeket. Hagyja, hogy a ragasztó lehűljön, mielőtt a tárgyhoz vagy felülethez hozzáérne. 165°C 105°C

GG01 Többcélú ragasztó, 7mm GG02 Többcélú ragasztó, 7mm GG03 Woodglue, 7mm GG04 Glitter glue, 7mm

3-6-2010 12:50:32 berendezés a gondos gyártás és ellenőrzés ellenére nem működik, küldje el a gépet üzletkötőjéhez szétszerelés nélkül, a vásárlást igazoló bizonylattal.

CSÖPÖGÉS-SZABÁLYOZÓ FUNKCIÓ

Amikor fel van fűtve, akkor a ragasztópisztoly csöpögés-szabályozó funkcióval rendelkezik. Ez megakadályozza, hogy a ragasztó kicsöpögjön, amikor a ragasztópisztoly üzemi hőmérsékleten van.

A Dremel választékát, támogatását és közvetlen elérhetőségét illetően a www.dremel.comcímen talál információt. MEGJEGYZÉSEK: A felmelegedés alatt a ragasztópisztolyból kicsöppenhet néhány csepp ragasztó. Ne használjon fényes és színes rudakat magas hőmérsékleten. Ilyenkor a csöpögés-ellenőrző funkció nem fog megfelelően működni. 940-es modell: AZ ORR-RÉSZ CSERÉJE

• Egy villáskulccsal csavarja le az orr-részt a házról.
• Illessze fel az új orr-részt a házra. Dremel Europe, P.O. Box 3267, 4800 DG Breda, Hollandia

Ne próbálja meg kivenni a felhasználatlan ragasztópatront a ragasztópisztolyból. Ha más típusú ragasztópatront szeretne behelyezni, előbb ürítse ki az olvadékot a ravasz meghúzásával, majd helyezze be az új patront. LUCRUL CU APARATUL ÎN CONDIŢII DE

Ha a ragasztópisztoly forró, ne fektesse le az oldalára. Mindig használjon támasztékot.

• Hajtsa a (4) jelű támasztékot “vissza” állásba, amikor nem használja azt. (910, 920 és 930-as modelleknél).
• Nyomja meg az állványkioldó gombot (8) az állvány kioldásához (940-es modellnél). Amikor újra használja vagy tárolja, hajtsa azt “felhajtott” állásba.

A csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzzuk ki a dugaszoló aljzatból. Mindig tartsa tisztán a készüléket, hogy jól és biztonságosan dolgozhasson.

Ez a DREMEL termék garantáltan kielégíti a törvényi illetve országspecifikus előírásokat; a normális használatból eredő kopás és elhasználódás, túlterhelés és helytelen kezelés miatt bekövetkező károsodásokra a garancia nem terjed ki. Ha a 10399275-GlueGun-EU-0610.indb 52
