Tuotetyyppi	Ilmakompressori
Merkki	Cocraft
Malli	HC 224
Nimellisjännite	230 V, 50 Hz
Teho	1500 W / 2 hv
Kuormittamaton nopeus	2800 rpm
Vapaa ilmavirta 6 bar:ssa	100 l/min
Maksimityöpaine	8 bar
Sylinterin tilavuus	181 l/min
Painesäiliön tilavuus	24 L
Mitat (P × L × K)	61 × 32 × 60 cm
Paino	30 kg
Öljytilavuus	Noin 0,1 L (1 dl)
Suositeltu öljy (yli +10 °C)	SAE 30 kompressoriöljy
Suositeltu öljy (alle +10 °C)	SAE 10 kompressoriöljy
Melupäästö (äänenpainetaso LpA)	75.2 dB(A), KpA = 2.75 dB(A)
Melupäästö (ääniteho LwA)	97 dB(A), KwA = 2.75 dB(A)
Turvaominaisuudet	Varoventtiili, moottorin ylikuormitussuoja, painekytkin
Huoltoväli (öljynvaihto)	Ensimmäinen 10 tunnin jälkeen, sitten joka 120 tunti
Huoltoväli (ilmansuodattimen puhdistus)	Joka 120 tuntia
Mukana tulevat lisävarusteet	Pyörät, ilmansuodatin
Yhdenmukaisuus	CE, konedirektiivi 2006/42/EY, EMC-direktiivi 2014/30/EU

Usein kysytyt kysymykset - HC 224 Cocraft

Miksi kompressori ei käynnisty?

Tarkista, että kompressori on kytketty toimivaan pistorasiaan. Varmista, että moottorin ylikuormitussuoja ei ole lauennut (nollaa painamalla ylikuormitussuojan painiketta). Tarkista myös verkkojohdon vauriot.

Mitä teen, jos moottorin ylikuormitussuoja laukeaa?

Paina ylikuormitussuojan nollauspainiketta. Mahdollisia syitä ovat jännitehäviö pitkistä jatkojohdoista, alhainen ympäristön lämpötila alle 10°C tai painekytkimen käyttämättä jättäminen kompressorin päälle/pois kytkemisessä sähkökatkon jälkeen.

Kuinka tarkistan varoventtiilin?

Vedä varoventtiilin jousikuormitteisesta renkaasta. Jos venttiili toimii ja painesäiliössä on painetta, ilmaa tulee vuotaa ulos.

Kuinka usein öljy on vaihdettava?

Vaihda öljy ensimmäisen 10 käyttötunnin jälkeen, sitten joka 120 käyttötunti.

Millaista öljyä minun tulisi käyttää?

Käytä SAE 30 -kompressoriöljyä yli +10°C lämpötiloissa ja SAE 10 -kompressoriöljyä alle +10°C. Jos kompressoriöljyä ei ole saatavilla, voidaan käyttää SAE 10-30 -moottoriöljyä korvikkeena.

Kuinka tyhjennän kondenssiveden painesäiliöstä?

Avaa painesäiliön pohjassa oleva tyhjennyshana päästääksesi kertyneen kondenssiveden. Tee tästä säännöllinen tapa.

Voinko käyttää kompressoria kosteassa tai märässä ympäristössä?

Ei. Sijoita kompressori kuivaan ja hyvin tuuletettuun tilaan. Vältä kosketusta veteen sähköiskun riskin vähentämiseksi.

Mitä teen, jos painetta ei muodostu tai paine on liian alhainen?

Tarkista, ettei varoventtiili ja tyhjennyshana vuoda. Tarkista letkuliitännät vuotojen varalta ja puhdista ilmansuodatin, jos se on tukkeutunut.

Miten kompressori tulisi hävittää käyttöikänsä lopussa?

Älä hävitä sitä kotitalousjätteen mukana. Vie se paikalliseen keräyspisteeseen tai ota yhteyttä ostopaikkaan ympäristöystävällistä kierrätystä varten.

Mitä turvatoimia minun tulee noudattaa käyttäessäni kompressoria?

Käytä aina kuulonsuojaimia ja suojalaseja. Älä koskaan suuntaa paineilmaa itseesi tai muihin. Pidä kompressori poissa syttyvistä materiaaleista. Irrota pistoke ja päästä ilmanpaine ennen huoltoa.

KÄYTTÖOHJE HC 224 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Kompressoria käytettäessä tulee aina käyttää suojalaseja ja kuulosuojaimia.
• Vältä sähköiskuja! Vältä koskettamasta maadoitettuja esineitä, kuten vesijohtoja ja lämpöpattereita.
• Käytä pölyävissä töissä suojanaamaria.
• Älä koskaan käytä laitetta tiloissa, joissa käsitellään tai säilytetään palonarkoja nesteitä tai kaasuja (esim. bensiini, liuottimet, nestekaasu).
• Älä sammuta tai käynnistä kompressoria virtajohdon avulla, käytä aina ON/OFF-painiketta.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin huoltoa.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin siirtämistä.
• Virtajohtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.
• Älä vedä kompressoria virtajohdosta tai kompressoriin liitetyistä letkuista. Siirrä kompressoria vain kahvasta nostamalla.
• Jos virtajohto on vahingoittunut, sen saa vaihtaa vain ammattilainen. Näin vältetään sähköiskut ja tulipalot.
• Varmista, että kompressoriin liitetyt työkalut ja johdot on liitetty oikein ja ettei niiden kapasiteetti ole kompressoria matalampi.
• Tuotetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää tuotetta ilman turvallisuudesta vastaavan henkilön antamia ohjeita.
• Älä anna lasten leikkiä tuotteella.
• Älä hitsaa painesäiliötä tai tee siihen muutoksia.
• Älä suuntaa paineilmaa itseäsi tai muita henkilöitä kohti.

Symbolit

Lue käyttöohje huolellisesti.

Käytä kuulosuojaimia.

Sähköiskuvaara.

Yksikkö on kauko-ohjattu ja voi käynnistyä ilman varoitusta.

Älä sammuta kompressoria päävirtakytkimestä tai irrottamalla pistoke pistorasiasta. Sammuta kompressori aina ON/OFF-painikkeella.

Tuotekuvaus

Kompressori muodostaa paineilmaa, joka johdetaan painesäiliöön. Kun ilmanpaine saavuttaa säiliössä maksimipaineen, painekytkin sammuttaa kompressorin sähkömoottorin. Samalla hetkellä kompressorin ilma pääsee ulos. Näin paine pienenee, jotta kompressori voi käynnistyä uudelleen, kun säiliön paine laskee minimipaineen alle. Varoventtiili säätelee säiliön painetta ja päästää ilmaa ulos, jos painekytkin ei toimi.

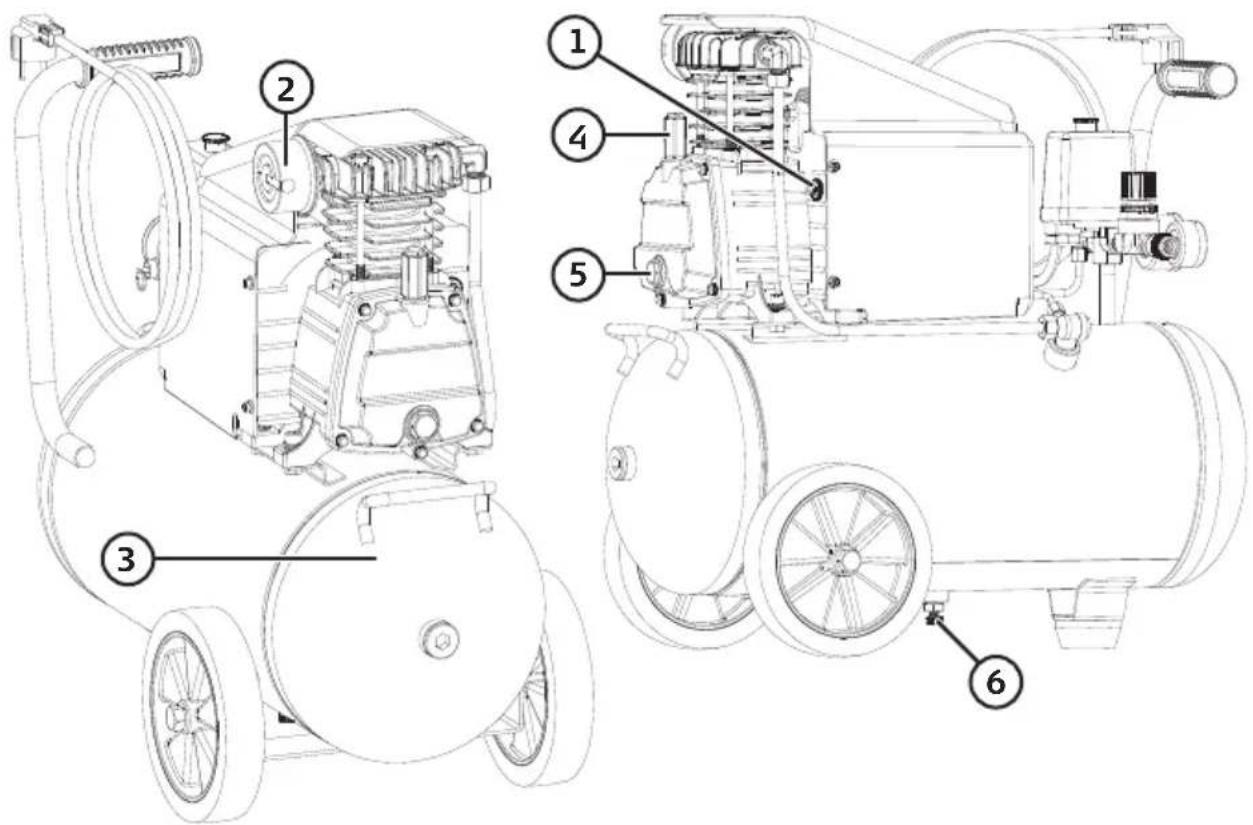

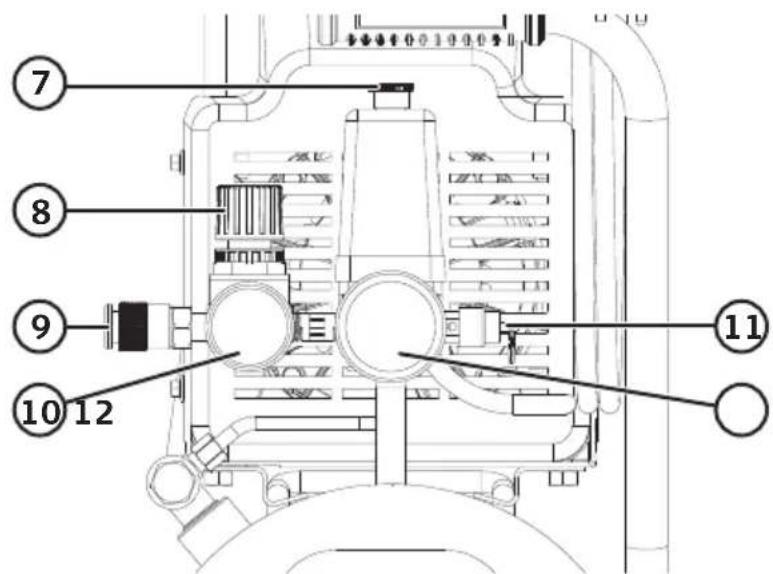

Painikkeet ja toiminnot

1. Moottorisuoja
2. Ilmansuodatin

3. Painesäiliö

4. Öljyntäyttö

5. Öljytason näyttö

6. Tyhjennysletku

7. [ON/OFF]

8. Säätöventtiili (työpaineen säätö)
9. Lähtöilma-aukko
10. Painemittari työpaine
11. Turvaventtiili
12. Painemittari säiliö

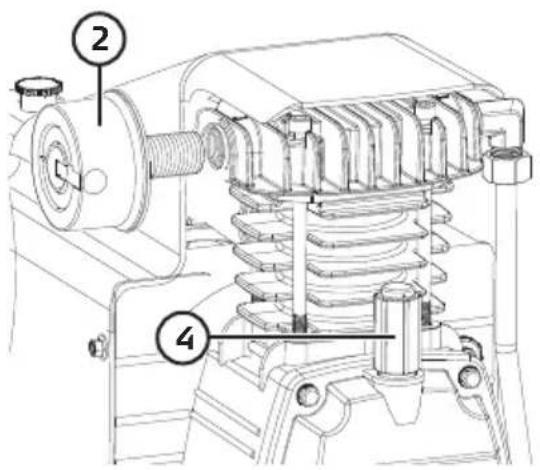

1. Asenna painesäiliöön pyörät ja kompressoriin ilmansuodatin (2) (kuten kuvissa).

1. Jos öljyntäyttöaukkoon (4) on asennettu kuljetuskansi, poista se ja asenna tilalle oikea kansi.
2. Sijoita kompressori puhtaaseen, kuivaan ja hyvin ilmastoituun paikkaan.
3. Varmista, että kompressori seisoo tukevasti eikä pääse kaatumaan.
4. Varmista, että öljymäärä on tarkistusikkunan (5) punaisen ympyrän sisällä.
5. Liitä virtajohto 230 V:n pistorasiaan.

Ennen ensimmäistä käyttökertaa: Avaa painesäiliön pohjalla oleva tyhjennyshana (6), käynnistä kompressori vetämällä ON/OFF-painike (7) suoraan ylös ja anna kompressorin käydä 10 minuutin ajan, jotta kaikki osat tulee voideltua kunnolla. Sulje tyhjennyshana.

Käyttö

1. Tarkista öljymäärä tarkistusikkunasta (5).
2. Liitä haluamasi työkalu, kuten puhalluspistooli, maaliruisku tai ilmantäyttölaite.
3. Lue tarvittaessa kompressoriin liitetyn työkalun käyttöohje ja säädä suositeltu työpaine säätöventtiillilä (8).

4. Kun työ on tehty ja kompressori sammutettu, päästä paine manuaalisesti ulos vetämällä varoventtiili (11) ulos.

5. Käytä kompressoriöljyä SAE 30 yli +10 °C:n lämpötiloissa.

6. Käytä kompressoriöljä SAE 10 alle +10 °C:n lämpötiloissa.

Moottorisuoja

Jos moottorisuoja on lauennut, on moottori ollut jostain syystä ylikuormittunut.

Moottorisuojan lauetessa moottorisuojassa oleva painike (1) ponnahtaa ulospäin muutaman millimetrin. Moottorisuoja palautetaan painamalla painike takaisin sisään.

Moottorisuojan laukeamisen syynä saattaa olla esim. pitkistä jatkojohdoista johtuva jännitehäviö, matala lämpötila (ongelmia voi syntyä, kun lämpötila laskee alle 10 asteen) tai se, että suojan päälle- tai poiskytkentä on tapahtunut muuten kuin virtakytkintä painamalla (esim. sähkökatkos).

Puhdistaminen ja huolto

• Vaihda kompressorin öljy ensimmäisen kerran 10 käyttötunnin jälkeen.
• Vaihda öljy ja puhdista ilmansuodatin aina 120 tunnin käytön jälkeen. Tarkista samalla turvaventtiili ja painemittarit.
• Tarkista turvaventtiili vetämällä jousitetusta renkaasta. Jos turvaventtiili toimii (ja säiliössä on painetta), ilma sihisee ulos turvaventtiilistä.
• Tarkista säiliön sisä- ja ulkopuoli silmämääräisesti vähintään kerran vuodessa korroosion varalta. Säiliön materiaalin paksuus ei saa olla alle 2 mm.
• Turvaventtiiliä ei saa muuttaa tai tukkia.
• Varmista säännöllisesti, että öljyntäyttöaukon kannen (4) tuuletusaukko ei ole peitossa tai tukossa.
• Varmista säännöllisesti, että kiinnityspultit, jotka pitävät kompressorin säiliötä vasten, ovat kunnolla kiristetyt.
• Ota tavaksi tyhjentää säiliö kondenssivedestä avaamalla tyhjennyshana (6) säännöllisesti.
• Älä käytä kompressorin tai säiliön puhdistamiseen liuottimia tai syttyviä nesteitä.
• Jos kompressori on pitkään käyttämättömänä, irrota virtajohto ja tyhjennä säiliö paineilmasta sekä kondenssivedestä hanaa (6) käyttämällä.

Öljynvaihto

1. Sammuta kompressori ja irrota sen pistoke pistorasiasta ennen öljynvaihtoa.
2. Irrota öljyntäyttöaukon kansi (4).
3. Kallista kompressoria niin, että öljy pääsee virtaamaan täyttöaukosta sopivaan astiaan.
4. Anna öljyn valua ulos kompressorista.
5. Lisää uutta öljyä niin, että sitä on tarkistusikkunan keskiosaan saakka. Kiinnitä öljyntäyttöaukon kansi takaisin paikalleen.

Tilavuus noin 1 dl.

• Käytä kompressoriöljä SAE 30, kun lämpötila on yli +10 °C.
• Käytä kompressoriöljyä SAE 10, kun lämpötila on alle +10 °C.

Kompressoriöljy on suunniteltu kompressoreille. Se ei esimerkiksi vaahtoa. Kompressoriöljyn sijasta voidaan käyttää myös SAE 10-30 -moottoriöljyä.

Vianhakutaulukko

Kompressori ei käynnisty.	Tarkista, että virtajohto on pistorasiassa.Tarkasta, että pistorasiassa on virtaa.Tarkista, onko moottorisuoja lauennut. Jos se on lauennut, palautus tapahtuu painamalla moottorisuojapainiketta (1).Tarkasta, ettei virtajohto ole vahingoittunut.
Kompressori tärisee voimakkaasti tai pitää epänormaalia ääntä.	Tarkista, että kaikki kiinnityspultit, jotka pitävät kompressorin tankkia vasten, on kiristetty kunnolla.Tarkista kaikki muut kiinnikkeet ja liitännät.
Kompressori ei muodosta säiliöön painetta ja/tai työpaine on liian matala.	Tarkista, ettei varoventtiili vuoda.Tarkista, ettei tyhjennyshana vuoda.Tarkista, etteivät mitkään letkut ja liitännät vuoda.Tarkista, ettei suodatin ole tukossa.
Kompressori kuluttaa liikaa öljyä.	Kompressorissa on liikaa öljyä.Öljyntäyttöaukon kannen tuuletusreiät ovat tukossa.

Kierrättäminen

Tämä symboli tarkoittaa, että laitetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi laite tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä laite käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa laite kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 230 V, 50 Hz

Moottorin teho 1500 W/2 hv

Kierrosluku 2800 kierr./min

Tuotto vastapaineella (6 baaria) 100 l/min

Suurin työpaine 8 baaria

Melutaso LpA = 75,2 dB(A), KpA = 2,75 dB(A)

LwA = 97 dB(A), KwA = 2,75 dB(A)

Tuotto ilman vastapainetta 181 l/min

Säiliö 24 l

Mitat (P × L × K) 61 × 32 × 60 cm

Paino 30 kg

Kompressor

Art.Nr. 18-3613

41-9000

Modell L224

L224

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
