Produkttype	Luftkompressor
Merke	Cocraft
Modell	HC 224
Nominell spenning	230 V, 50 Hz
Effekt	1500 W / 2 hk
Tomgangshastighet	2800 o/min
Fri luftlevering ved 6 bar	100 l/min
Maks arbeidstrykk	8 bar
Sylinderdeplasement	181 l/min
Trykkbeholderkapasitet	24 L
Mål (L × B × H)	61 × 32 × 60 cm
Vekt	30 kg
Oljekapasitet	Ca. 0.1 L (1 dl)
Anbefalt olje (over +10 °C)	SAE 30 kompressorolje
Anbefalt olje (under +10 °C)	SAE 10 kompressorolje
Støyutslipp (lydtrykk LpA)	75.2 dB(A), KpA = 2.75 dB(A)
Støyutslipp (lydeffekt LwA)	97 dB(A), KwA = 2.75 dB(A)
Sikkerhetsfunksjoner	Sikkerhetsventil, motoroverbelastningsutløser, trykkbryter
Vedlikeholdsintervall (oljeskift)	Første etter 10 timer, deretter hver 120. time
Vedlikeholdsintervall (rengjøring av luftfilter)	Hver 120. time
Inkluderte tilbehør	Hjul, luftfilter
Samsvar	CE, maskindirektiv 2006/42/EF, EMC-direktiv 2014/30/EU

Ofte stilte spørsmål - HC 224 Cocraft

Hvorfor starter ikke kompressoren?

Kontroller at kompressoren er plugget inn i et strømførende stikkontakt. Forsikre deg om at motoroverbelastningsvernet ikke har løst ut (tilbakestill ved å trykke på knappen på overbelastningsutløseren). Inspiser også strømledningen for skader.

Hva bør jeg gjøre hvis motoroverbelastningsutløseren løser ut?

Trykk på tilbakestillingsknappen på motoroverbelastningsutløseren. Mulige årsaker inkluderer spenningsfall fra lange skjøteledninger, lav omgivelsestemperatur under 10 °C, eller at trykkbryteren ikke brukes til å slå kompressoren av/på etter et strømbrudd.

Hvordan kontrollerer jeg sikkerhetsventilen?

Trekk i den fjærbelastede ringen på sikkerhetsventilen. Hvis ventilen fungerer og trykkbeholderen er under trykk, skal luft sive ut.

Hvor ofte bør jeg skifte olje?

Skift olje etter de første 10 driftstimene, deretter hver 120. driftstime.

Hva slags olje bør jeg bruke?

Bruk SAE 30 kompressorolje ved temperaturer over +10 °C, og SAE 10 kompressorolje under +10 °C. Hvis kompressorolje ikke er tilgjengelig, kan SAE 10-30 motorolje brukes som erstatning.

Hvordan tapper jeg kondens fra trykkbeholderen?

Åpne tappekranen i bunnen av trykkbeholderen for å slippe ut oppsamlet kondens. Gjør det til en vane å gjøre dette regelmessig.

Kan jeg bruke kompressoren i et fuktig eller vått miljø?

Nei. Plasser kompressoren på et tørt og godt ventilert sted. Unngå kontakt med vann for å redusere risikoen for elektrisk støt.

Hva bør jeg gjøre hvis det ikke er trykkoppbygging eller trykket er for lavt?

Kontroller at sikkerhetsventilen og tappekranen ikke lekker. Inspiser slangekoblinger for lekkasjer og rengjør luftfilteret hvis det er tett.

Hvordan skal jeg kvitte meg med kompressoren ved slutten av levetiden?

Ikke kast den sammen med husholdningsavfall. Ta den til et lokalt innsamlingssted eller kontakt kjøpsstedet for miljøvennlig resirkulering.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker kompressoren?

Bruk alltid hørselsvern og vernebriller. Rett aldri trykkluft mot deg selv eller andre. Hold kompressoren unna brannfarlige materialer. Koble fra strømmen og slipp ut lufttrykket før vedlikehold.

BRUKSANVISNING HC 224 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

• Bruk alltid vernebriller og hørselvern mens kompressoren er i gang.
• Unngå elektrisk støt. Unngå kroppskontakt med jordede gjenstander som vannledninger, ovner etc.
• Bruk støvmaske ved støvete arbeider.
• Bruk aldri kompressoren i lokaler der brannfarlige væsker/stoffer eller gasser (bensin, løsemidler, parafin etc.) oppbevares eller brukes.
• Bruk aldri ledningen for å starte/stoppe maskinen, men benytt ON/OFF-knappen.
• Trekk alltid ut støpselet og tøm trykktanken for luft før service og vedlikeholdsarbeider på maskinen.
• Trekk alltid ut støpselet og tøm trykktanken for luft når kompressoren skal flyttes til annen plass.
• Påse at strømledningen ikke kommer i kontakt med varme, olje, skarpe kanter eller annet som kan skade den.
• Trekk ikke kompressoren etter ledningen eller tilkoblede slanger. Når kompressoren skal flyttes på må man bruke håndtakene.
• Dersom strømkabel eller støpsel skades, må det repareres av kyndig fagperson umiddelbart. Dette på grunn av fare for brann og elektrisk støt.
• Påse at tilkoblede verktøy og slanger ikke har lavere kapasitet enn kompressoren og at de er riktig tilkoblet.
• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de ikke har fått instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
  • La aldri barn leke med produktet.
• Man må ikke utføre sveisearbeider på trykktanken. Maskinen må heller ikke modifiseres.
• Rett aldri lufttrykket mot deg selv eller noen annen person.

Symboler

Fare for elektrisk støt.

Enheten er fjernstyrt og kan starte uten forvarsel.

Trekk aldri ut støpselet eller skru av ev. hovedstrømbryter for å stenge kompressoren. Bruk alltid kompressorens ON/OFF-knapp.

Produktbeskrivelse

Kompressoren bygger opp trykkluft som føres til trykktanken. Når lufttrykket når maks i tanken, vil en trykkstrømbryter stenge elmotoren som driver kompressoren. Samtidig slippes luften ut fra kompressoren. Dette for å redusere trykket slik at kompressoren kan startes igjen når trykket i tanken synker til under minimumsnivået. Sikkerhetsventilen føler trykket i tanken og slipper ut luft hvis trykkstømbryteren ikke slår seg av.

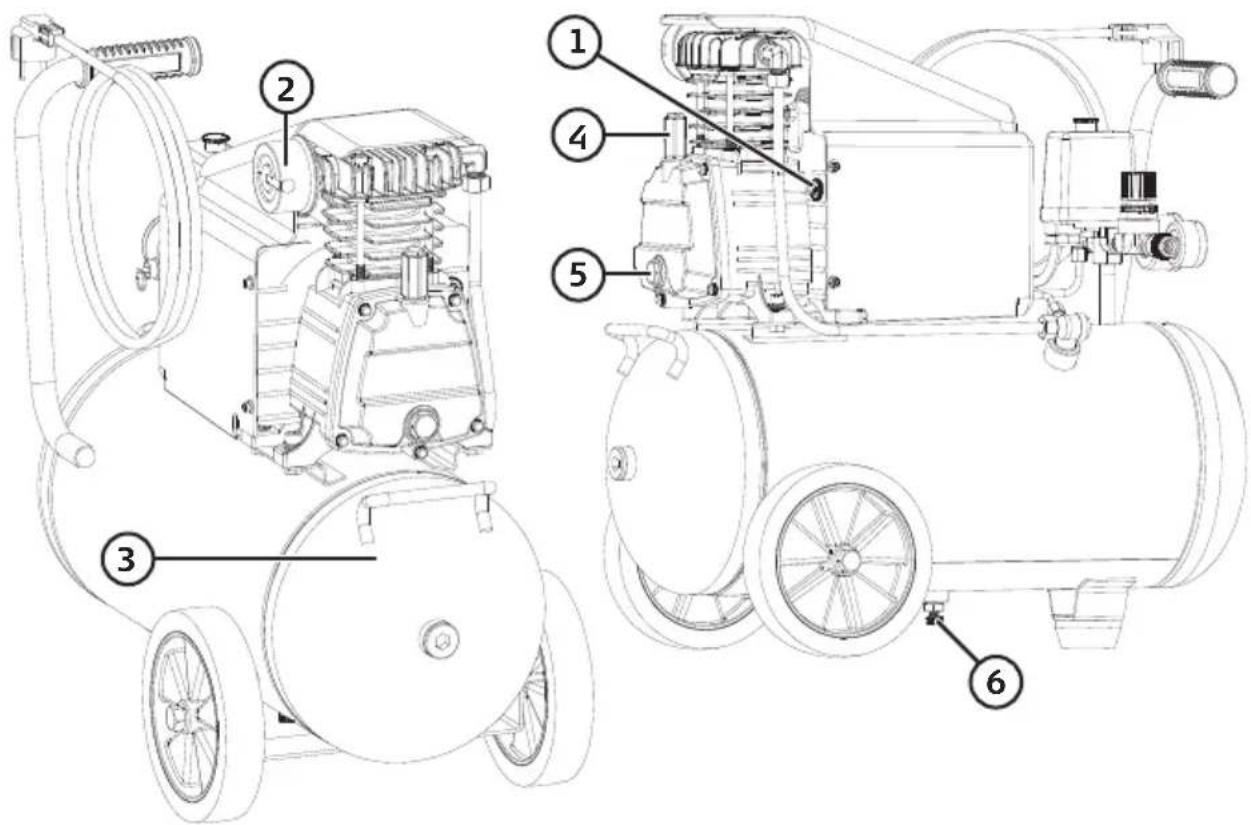

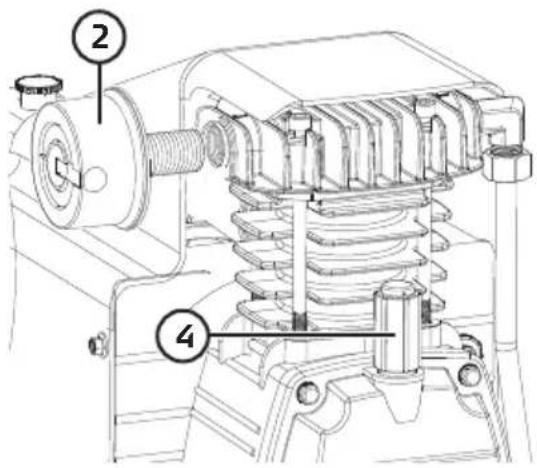

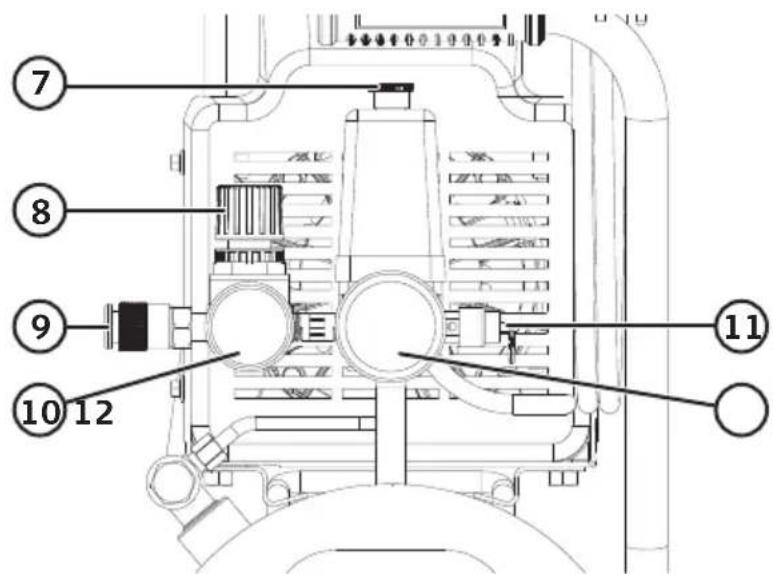

Knapper og funksjoner

1. Motorvern
2. Luftfilter

3. Trykktank

4. Oljepåfylling

5. Vindu for kontroll av oljenivå

6. Dreneringskran

7. [ON/OFF]

8. Ventil (justering av arbeidstrykk)
9. Luftutløp
10. Trykkmåler arbeidstrykk
11. Sikkerhetsventil
12. Trykkmåler tank

1. Monter hjulene på trykktanken og luftfilteret på kompressoren (se fig. nedenfor).

1. Fjern transportlokket fra oljetanken, dersom det ikke allerede er gjort, og sett på det riktige lokket (4).

2. Oppbevar kompressoren på et tørt og godt ventilert sted.

3. Pass på at den blir stående stodig og ikke har mulighet til å velte.

4. Sjekk at oljenivået er innenfor den røde sirkelen i nivåvinduet (5).

5. Apparatets støpsel skal plugges til et strømuttak med 230 V.

Før kompressoren brukes for første gang: åpne dreneringskranen (6) på bunnen av trykktanken, start ved å trekke ON/OFF-knappen (7) rett opp og la kompressoren gå i 10 min. slik at alle delene blir godt smurt. Lukk deretter dreneringskranen.

Bruk

1. Kontroller oljenivået i nivåvinduet (5).
2. ∅nsket verktøy kobles til: blåsepistol, malingssprøyte etc.
3. Dersom det er nødvendig: les i bruksanvisningen til det tilkoblede verktøyet og still inn det anbefalte arbeidstrykket med reguleringsventilen (8).
4. Når jobben er utført og kompressoren skal skrus av, skal trykket slippes ut manuelt ved at sikkerhetsventilen (11) trekkes ut.

- Bruk kompressorolje SAE 30 ved temperaturer over +10 °C.

- Bruk kompressorolie SAE 10 ved temperaturer under +10 °C.

Motorvern

Hvis motorvernet er utløst kan årsaken være at motoren har blitt utsatt for overbelastning.

Knappen på motordekselet (1) spretter ut noen millimeter når vernet utløses. Motoren kan startes ved at knappen trykkes inn igjen.

Det kan være flere årsaker til at motorvernet utløses, f.eks. spenningsfall p.g.a. for lang skjøteledning, lav temperatur (allerede like under 10 °C kan det oppstå problemer) eller at trykkstrømbryteren ikke er benyttet ved av-/påslag f.eks. ved strømbrudd.

Stell og vedlikehold

• Første oljeskift på kompressoren skal utføres etter 10 driftstimer.
• Skift olje og rengjør luftfiltret etter hver 120. driftstime. Kontroller samtidig sikkerhetsventilen og trykkmålerne.
• Sjekk sikkerhetsventilen ved å trekke i den fjærbelastede ringen. Hvis sikkerhetsventilen fungerer (og det er trykk på tanken) skal luften sive ut ved sikkerhetsventilen.
• Kontroller visuelt, minst én gang per år, at tankens inn- og utside er fri for korrosjon. Materialtykkelsen i tanken må ikke, under noen omstendigheter, komme under 2 mm.
• Sikkerhetsventilen må ikke under noen omstendigheter manipuleres eller blokkeres.
• Kontroller regelmessig at ventilasjonshullet i oljelokket (4) er åpent.
• Kontroller regelmessig at alle festeskruer som holder kompressoren til tanken, er trukket til.
• Dreneringskranen (6) skal åpnes regelmessig for å slippe ut eventuelt kondens fra tanken.
• Bruk ikke løsemidler eller andre brennbare væsker til rengjøring av kompressoren.
• Hvis kompressoren skal lagres over en lengre periode: trekk ut strømkabelen, tøm trykklufttanken og åpne dreneringskranen (6).

Oljeskift

1. Skru av kompressoren og trekk ut støpselet, før oljeskift.
2. Fjern oljelokket (4).
3. Velt kompressoren litt over på siden slik at oljen kan renne ut av påfyllingshullet og ned i et passende kar.
4. La all oljen renne ut.
5. Fyll på ny olje slik at oljenivået dekker opp til midten på kontrollvinduet. Sett tilbake lokket.
   Oljetanken rommer ca. 1 dl.
6. Benytt kompressorolje type SAE 30 ved temperaturer over +10 °C.
7. Benytt kompressorolje type SAE 10 ved temperaturer under +10 °C.

Denne oljen er spesielt tilpasset kompressorer og inneholder bl.a. tilsetningsstoffer som gjør at den ikke skummer. Hvis man ikke får tak i kompressoroljen kan motorolje type SAE 10-30 benyttes.

Feilsøking

Kompressoren starter ikke.	Er støpselet koblet til strømuttaket?Er det strøm i strømuttaket?Motorbeskyttelsen er utløst. Still tilbake ved å trykke inn motorvernet.Er strømkabelen skadet?
Kraftige vibrasjoner eller unormal lyd.	Kontroller at alle festeskruer, som holder kompressoren til tanken, er trukket til.Kontroller øvrige fester og tilkoblinger.
Kompressoren bygger ikke opp trykk i tanken og/eller arbeidstrykketer for lavt.	Kontroller at ikke sikkerhetsventilen lekker.Kontroller at ikke dreneringskranen lekker.Kontroller alle slanger og tilkoblinger. Påse at ingen av disse lekker.Tett luftfilter.
For høyt oljeforbruk.	For mye olje i kompressoren.Ventilasjonshullet i oljelokket er stengt.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Fri avgitt luftmengde ved 6 bar 100 l/min

Maks arbeidstrykk 8 bar

Lydtrykk LpA = 75,2 dB(A), KpA = 2,75 dB(A)

LwA = 97 dB(A), KwA = 2,75 dB(A)

Sylindervolum 181 l/min

Tank 241
