HC 503-V - Kompressor Cocraft - Gratis bruksanvisning og manual

Produkttype	Luftkompressor
Merke	Cocraft
Modell	HC 503-V (EZ-3050V/10-L)
Merkespenning	220-240 V AC, 50 Hz
Motoreffekt	2.2 kW
Tomgangshastighet	2850 min⁻¹
Luftforskyvning	354 L/min
Friluftsmengde (ved 6 bar)	187 L/min
Maks arbeidstrykk	10 bar
Lufttankkapasitet	50 L
Støynivå (lydtrykk)	74.7 dB(A) (KpA=3 dB)
Støynivå (lydeffekt)	94.7 dB(A) (KwA=3 dB)
Driftstemperatur	+5°C til +40°C
Lagringstemperatur	+5°C til +40°C
Mål (L × B × H)	76 × 41 × 64 cm
Vekt	40 kg
Oljekapasitet	Ca. 400 ml (SAE 30 eller ISO 68)
Første oljeskift	Etter 10 timers drift
Regelmessig oljeskiftintervall	Hver 120. time
Rengjøringsintervall luftfilter	Hver 120. time
Sikkerhetsfunksjoner	Trykkbryter, sikkerhetsventil, motoroverbelastningsbeskyttelse
Medfølgende tilbehør	Hjul, gummiføtter, luftfilter

Ofte stilte spørsmål - HC 503-V Cocraft

Hvilken type olje skal jeg bruke til Cocraft HC 503-V kompressoren?

Bruk en olje egnet for luftkompressorer som SAE 30 eller ISO 68. Hvis ikke tilgjengelig, kan SAE 10-30 motorolje brukes som erstatning.

Hvordan skifter jeg olje i kompressoren?

Slå av og trekk ut støpselet på kompressoren. Fjern oljepåfyllingslokket, vipp kompressoren for å tappe oljen i en beholder. Fyll på med omtrent 400 ml ny olje til nivået er midt i oljevinduet. Sett på lokket igjen.

Hvilket vedlikehold er nødvendig etter første bruk?

Etter de første 10 driftstimene, skift olje. Deretter skift olje og rengjør luftfilteret hver 120. time. Kontroller også sikkerhetsventilen og trykkmålerne.

Hvordan tester jeg sikkerhetsventilen?

Skru av den øverste mutteren til den er løs, trekk den deretter ut for å åpne ventilen. Hvis den fungerer, vil luft sive ut. Stram mutteren igjen etter testing.

Hva skal jeg gjøre hvis kompressoren ikke starter?

Sjekk om den er koblet til en strømførende stikkontakt. Hvis motoroverbelastningsbeskyttelsen har løst ut, tilbakestill den ved å trykke på tilbakestillingsknappen (del 1). Sjekk om strømledningen er skadet.

Hvordan tømmer jeg kondensvann fra lufttanken?

Åpne tappekranen (del 6) i bunnen av tanken for å slippe ut fuktighet. Gjør det til en vane å gjøre dette regelmessig.

Hvorfor er trykkoppbyggingen lav eller fraværende?

Sjekk for lekkasjer ved sikkerhetsventilen, tappekranen og slangekoblinger. Sørg for at luftfilteret ikke er tett. Kontroller også at sikkerhetsventilen ikke lekker.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker kompressoren?

Bruk alltid hørselsvern og sikkerhetsbriller. Rett aldri trykkluft mot personer. Bruk PÅ/AV-knappen for å slå av, aldri trekk ut støpselet. Trekk ut støpselet før service.

Kan jeg bruke skjøteledning med kompressoren?

Lange skjøteledninger kan forårsake spenningsfall og utløse overbelastningsbeskyttelsen. Om nødvendig, bruk en kraftig ledning som er egnet for effekten.

Hvordan rengjør jeg luftfilteret?

Fjern luftfilteret (del 2) og rengjør det med et egnet løsemiddel eller bytt det hvis det er tett. Ikke bruk brannfarlige væsker.

BRUKSANVISNING HC 503-V Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les gjennom hele bruksanvisningen før produktet tas i bruk, og ta vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av tekniske data.

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter (se kontaktopplysninger på baksiden).

Sikkerhet

• Bruk alltid vernebriller og hørselvern mens kompressoren er i gang.
• Unngå elektrisk støt. Unngå kroppskontakt med jordede gjenstander som vannledninger, ovner etc.
• Bruk støvmaske ved støvete arbeider.
• Bruk aldri kompressoren i lokaler der brannfarlige væsker/stoffer eller gasser (bensin, løsemidler, parafin etc.) oppbevares eller brukes.
• Bruk aldri ledningen for å starte/stoppe maskinen, men benytt ON/OFF-knappen.
• Trekk alltid ut støpselet og tøm trykktanken for luft før service og vedlikeholdsarbeider på maskinen.
• Trekk alltid ut støpselet og tøm trykktanken for luft når kompressoren skal flyttes til annen plass.
• Påse at strømledningen ikke kommer i kontakt med varme, olje, skarpe kanter eller annet som kan skade den.
• Trekk ikke kompressoren etter ledningen eller tilkoblede slanger. Når kompressoren skal flyttes på må man bruke håndtakene.
• Dersom strømkabel eller støpsel skades, må det repareres av kyndig fagperson umiddelbart. Dette på grunn av fare for brann og elektrisk støt.
• Påse at tilkoblede verktøy og slanger ikke har lavere kapasitet enn kompressoren og at de er riktig tilkoblet.
• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de ikke har fått instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
  • La aldri barn leke med produktet.
• Man må ikke utføre sveisearbeider på trykktanken. Maskinen må heller ikke modifiseres.
• Rett aldri lufttrykket mot deg selv eller noen annen person.

Symboler

Fare for elektrisk støt.

Enheten er fjernstyrt og kan starte uten forvarsel.

Advarsel: Varme flater

Trekk aldri ut støpselet eller skru av ev. hovedstrømbryter for å stenge kompressoren. Bruk alltid kompressorens ON/OFF-knapp.

Kranen må ikke åpnes før luftslangen er tilkoblet

Produktbeskrivelse

Kompressoren bygger opp trykktuft som føres til trykktanken. Når lufttrykket når maks i tanken, vil en trykkstrømbryter stenge elmotoren som driver kompressoren. Samtidig slippes luften ut fra kompressoren. Dette for å redusere trykket slik at kompressoren kan startes igjen når trykket i tanken synker til under minimumsnivået. Sikkerhetsventilen føler trykket i tanken og slipper ut luft hvis trykkstømbryteren ikke slår seg av.

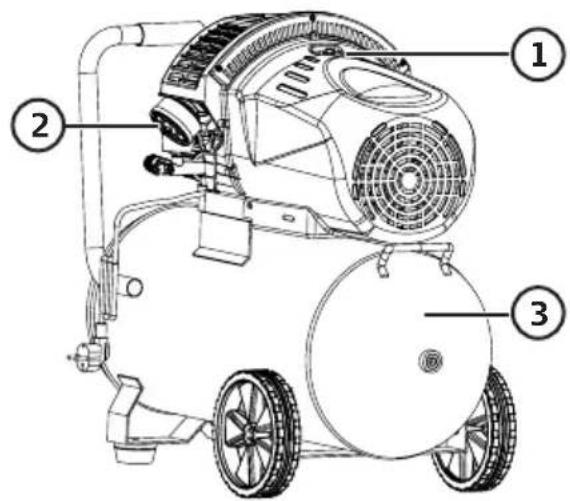

Knapper og funksjoner

1. Motorvern
2. Luftfilter

3. Trykktank

4. Oljepåfylling

5. Vindu for kontroll av oljenivå

6. Dreneringskran

7. [På/av]

8. Trykkmåler arbeidstrykk
9. Luftutløp
10. Reguleringsventil (justering av arbeidstrykk)
11. Trykkmåler tank
12. Sikkerhetsventil

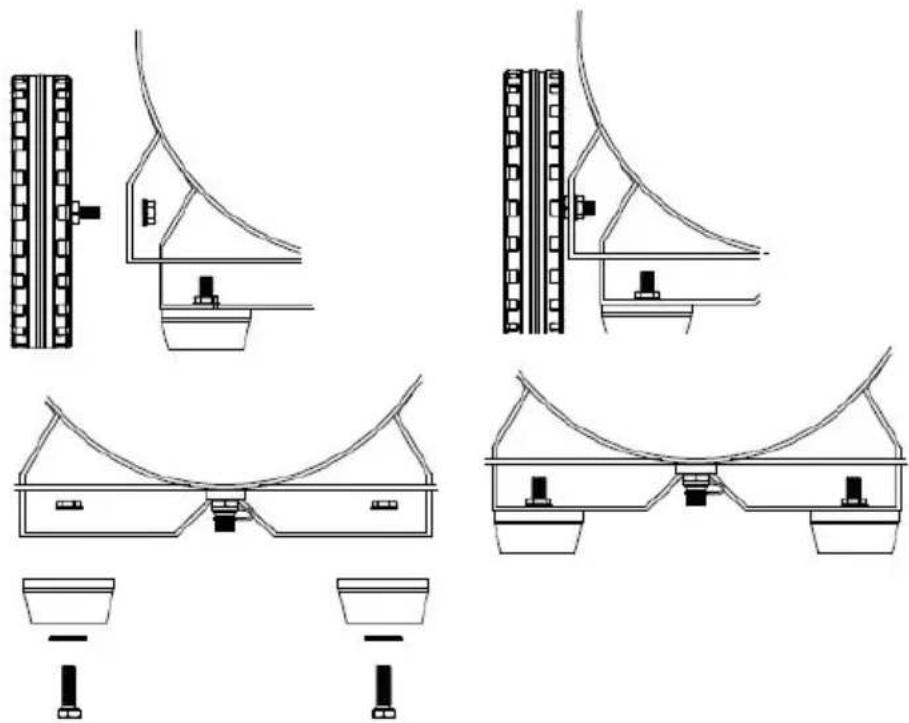

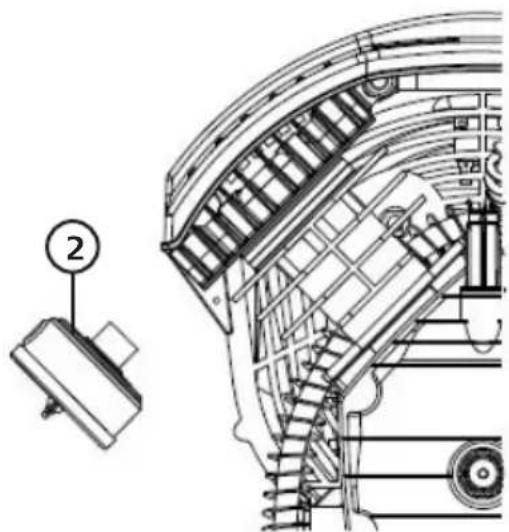

1. Monter hjulene, gummiføttene og luftfilteret.

1. Dersom det er montert et transportlokk på påfyllingshullet for oljebeholder (4), så fjern det og bruk det lokket som er beregnet for det i framtiden.
2. Fyll på olje, ca. 400 ml, og sett på plass det rette lokket. Kontroller oljenivået i nivåvinduet (5).
3. Plasser kompressoren på et rent, tørt og godt ventilert sted.
4. Pass på at den blir stående stodig og ikke har mulighet til å velte.
5. Sjekk at oljenivået ligger i den røde sirkelen i nivåvinduet (5).
6. Apparatets støpsel skal plugges til en 230 V stikkontakt.

Før kompressoren brukes for første gang:

Åpne dreneringskranen (6) på bunnen av trykktanken, start ved å dra ON/OFF-knappen (7) rett opp og la kompressoren gå i 10 min. for at alle delene skal bli godt smurt. Lukk deretter dreneringskranen.

Bruk

1. Kontroller oljenivået i nivåvinduet (5).
2. ∅nsket verktøy kobles til: Blåsepistol, malingssprøyte, luftpåfyller eller tilsvarende.
3. Sjekk ved behov bruksanvisningen for verktøyet du kobler til og still inn anbefalt arbeidstrykk med reguleringsventilen (10).
4. Når jobben er utført og kompressoren stenges skal trykket slippes manuelt ved at sikkerhetsventilen (12) trekkes ut.

Benytt kompressorolje type SAE 30, ISO 68 eller tilsvarende.

Motorvern

• Hvis motorvernet er utløst kan årsaken være at motoren har blitt utsatt for overbelastning.
• Knappen på motordekselet (1) spretter ut noen millimeter når vernet utløses. Motoren kan startes ved at knappen trykkes inn igjen.
• Det kan være flere årsaker til at motorvernet utloses, f.eks. spenningsfall p.g.a. for lang skjøteledning, lav temperatur (allerede like under 10 °C kan det oppstå problemer) eller at trykkstrømbryteren ikke er benyttet ved av-/påslag f.eks. ved strømbrudd.

Vedlikehold

• All reparasjon skal utføres av kyndig fagperson og kun med originale reservedeler.
• Skift olje på kompressoren første gang etter 10 driftstimer.
• Skift deretter olje og rengjør luftfilteret hver 120. arbeidstime. Kontroller samtidig sikkerhetsventilen og trykkmålerne.
• Kontroller sikkerhetsventilen ved å skru opp den ytre delen slik at den blir løs, og dra den deretter utover slik at den fjærbelastede ventilen åpner seg. Hvis sikkerhetsventilen virker (og det er trykk i tanken) skal luften sive ut ved sikkerhetsventilen. Skru fast den ytre delen igjen etter at kontrollen er gjennomført.
• Kontroller visuelt, minst én gang per år, at tankens inn- og utside er rustfrie. Tankens material-tykkelse må ikke under noen omstendighet være mindre enn 2 mm.
• Ventilen må ikke under noen omstendighet manipuleres eller blokkeres.
• Kontroller regelmessig at ventilasjonshullet i oljepåfyllingslokket (4) er åpent.
• Kontroller regelmessig at alle festeskruer som holder kompressoren til tanken, er trukket til.
• Dreneringskranen (6) skal åpnes regelmessig for å slippe ut eventuelt kondens fra tanken.
• Bruk ikke løsemidler eller andre antennbare væsker til rengjøring av kompressoren.
• Hvis kompressoren skal lagres over en lengre periode: Trekk ut strømkabelen, tøm trykkluft-tanken og åpne kranen (6) for drenering.

Oljeskift

1. Skru av kompressoren og trekk ut støpselet før oljeskift.
2. Fjern oljepåfyllingslokket (4).
3. Lut kompressoren slik at oljen kan renne ut av påfyllingshullet og ned i et passende kar.
4. La all oljen renne ut.

5. Fyll på med ny olje slik at oljenivået dekker opp til midten på kontrollvinduet. Monter oljepåfylingslokket.

6. Oljemengde ca. 400 ml (kjøpes separat).

7. Benytt kompressorolje type SAE 30, ISO 68 eller tilsvarende. Denne oljen er spesielt tilpasset kompressorer og inneholder bl.a. tilsetningsstoffer som gjør at den ikke skummer. Hvis man ikke får tak i kompressoroljen kan motorolje type SAE 10–30 benyttes.

Feilsøking

Kompressoren starter ikke.	Er støpselet koblet til strømuttaket?Er det strøm i strømuttaket?Motorbeskyttelsen er utløst. Still tilbake ved å trykke inn motorvernet.Er strømkabelen skadet?
Kraftige vibrasjoner eller unormal lyd.	Kontroller at alle festeskruer, som holder kompressoren til tanken, er trukket til.Kontroller øvrige fester og tilkoblinger.
Kompressoren bygger ikke opp trykk i tanken og/eller arbeidstrykketer for lavt.	Kontroller at ikke sikkerhetsventilen lekker.Kontroller at ikke dreneringskranen lekker.Kontroller alle slanger og tilkoblinger. Påse at ingen av disse lekker.Tett luftfilter.
For høyt oljeforbruk.	For mye olje i kompressoren.Ventilasjonshullet i oljelokket er stengt.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Fritt avgitt luftmengde ved 6 bar 187 l/min

Maks arbeidstrykk 10 bar

Ljud LpA = 74,7 dB(A), KpA = 3 dB(A) LwA = 94,7 dB(A), KwA = 3 dB(A)

Brukstemperatur: +5%/+40°C

Oppbevaringstemperatur: +5%/+40°C

Tank 50 l

Oljemengde ca. 400 ml (kjøpes separat).

Vekt 40 kg

Kompressori

Tuotenro 41-1821 Malli EZ-3050V/10-L
