Produkttype	Luftkompressor
Merke	Cocraft
Modell	HI 678-C
Strømkilde	Elektrisk (230 V, 50 Hz)
Motoreffekt	1,5 HK (1100 W)
Maksimalt trykk	8 bar (116 psi)
Tankkapasitet	6 L
Luftfortrengning	120 L/min
Fri luftlevering	90 L/min
Lydnivå	78 dB(A)
Dimensjoner (L x B x H)	40 x 30 x 35 cm
Vekt	8,5 kg
Smøring	Oljefri (vedlikeholdsfri)
Sikkerhetsfunksjoner	Trykkavlastningsventil, termisk overbelastningsbeskyttelse
Trykkregulator	Justerbar med måler
Hurtigkobling	1/4" BSP
Medfølgende tilbehør	Luftslange (5 m), dekkspumpe, blåsepistol
Driftstemperatur	5 °C til 40 °C
Beskyttelsesklasse	IP20

Ofte stilte spørsmål - HI 678-C Cocraft

Hvilken type olje trenger Cocraft HI 678-C kompressoren?

Cocraft HI 678-C er en oljefri kompressor, noe som betyr at den ikke krever noe olje. Den er vedlikeholdsfri og ideell for sporadisk bruk.

Hvordan justerer jeg trykket på denne kompressoren?

Drei trykkregulatorknotten med klokken for å øke trykket og mot klokken for å redusere. Det aktuelle trykket vises på utgangsmåleren.

Kan jeg bruke kompressoren til maling?

Ja, men sørg for at du har en egnet luftfilter/regulator for å fjerne fuktighet. Kompressorens strømningshastighet er tilstrekkelig for små spraypistoler.

Hvor ofte bør jeg tømme tanken?

Tøm tanken daglig etter bruk for å forhindre rust og fuktighetsdannelse. Åpne tømmeventilen i bunnen av tanken.

Hva er det maksimale trykket tanken kan holde?

Maksimalt trykk er 8 bar (116 psi). Sikkerhetsventilen vil slippe ut overtrykk hvis det overskrider denne grensen.

Hvorfor starter ikke kompressoren?

Sjekk at strømledningen er plugget inn, av/på-bryteren er på, og termisk overbelastning ikke har utløst (tilbakestill ved å vente i 5 minutter). Hvis tanktrykket er over innkoblingstrykket, vil den ikke starte.

Kan jeg la kompressoren være under trykk når den ikke er i bruk?

Det anbefales å frigjøre trykket etter bruk ved å slå av enheten og åpne tømmeventilen. Dette forlenger levetiden til tetningene.

Hvilken størrelse luftslange passer til utløpet?

Utløpet har en 1/4" BSP hurtigkobling. Du kan feste en kompatibel slange eller bruke en adapter.

Hvor høy er kompressoren under drift?

Støynivået er omtrent 78 dB(A), som ligner en støvsuger. Bruk hørselsvern i nærheten av enheten.

Hvor finner jeg reservedeler?

Reservedeler som luftfiltre, trykkbrytere og ventiler er tilgjengelige via Cocraft autoriserte forhandlere eller på nettet. Se dellelisten i manualen.

BRUKSANVISNING HI 678-C Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Advarsel! Les hele brukerveiledningen grundig og ta vare på den til senere bruk. Sørg for å lese og forstå veiledningen før produktet tas i bruk. Hvis følgende tiltak og anbefalinger ikke følges kan det føre til alvorlige personskader.

Advarsel! Det anbefalte arbeidstrykket på maks 6,3 bar (90 psi) må følges. Et for høyt trykk kan få produktet til å eksplodere, med de alvorlige skader dette kan medføre.

a) Muttertrekkeren må kobles bort fra luftslangen før skifte av verktøy og tilbehør, når service og vedlikehold skal utføres og når maskinen ikke er i bruk.
b) Bruk alltid vernebriller og hørselvern når du jobber med muttertrekkeren.
c) Avtrekkeren må ikke holdes inne när luftslangen er tilkoblet.
d) Bruk kun tilbehør og tilkoblinger som er beregnet for luftdrevne verktøy. Advarsel! Benytt kun krafthylser som er beregnet for muttertrekkere. Bruk ikke vanlige hylser som kun er beregnet til bruk på håndverktøy, eller slitt og skadet tilbehør.
e) Ikke press avtrekkeren inn før hylsen er plassert riktig på mutteren/bolten. Hylsen/verktøyet skal være skikkelig festet.
f) Før verktøyet brukes må man kontrollere at alle tilkoblinger sitter godt fast og at luftslangene ikke er skadet.
g) Advarsel! Lufttilkoblingen må kobles fra før hylsen/verktøyet monteres eller service skal utføres.
h) Produktet må ikke modifiseres.

Farer på arbeidsplassen

a) Sørg for at arbeidsplassen er ryddig og godt belyst.
b) De vanligste årsakene til skader og ulykker er at man glir, snubler og faller. Vær ekstra oppmerksom på slanger, ledninger og glatte gulv.
c) Påse at du har en god, stabil arbeidsstilling og godt fotfeste.

d) Ensformige arbeidsbevegelser, ubekvem arbeidsstilling og vibrasjoner kan være skadelig for hender og armer.
e) Høyt lydnivå kan føre til vedvarende hørselsskader. Bruk alltid hørselsvern.
f) Unngå å puste inn støv da dette kan være helseskadelig.
g) Pass på å holde mennesker og dyr på trygg avstand når verktøyet er i bruk.
h) Dette verktøyet skal ikke brukes nær eksplosive stoffer og er ikke isolert for kontakt med strømkilder.

Personlig sikkerhet

a) Vær oppmerksom og bruk sunn fornuft når du bruker et hydrauliske håndverktøy. Ikke bruk håndverktøyet når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker verktøyet kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Ikke hold fingrene på avtrekkeren mens luftslange kobles til eller ved skifte av hylse.
d) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
e) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold hår, klær, smykker, etc. unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler og føre til alvorlige personskader.

f) Bruk utsugingsutstyr for støv ved behov.

g) Hold i produktets isolerte grep hvis verktøyet kan komme borti skjulte spenningsførende deler. Metalldeler på produktet kan bli strømførende og gi brukeren elektrisk støt.

h) Unngå direkte kontakt med tilbehøret ved bruk.

Farer med løse gjenstander

a) Deler fra arbeidsemnet, tilbehør etc. kan slynges ut med stor fart.
b) Benytt alltid støtsikre vernebriller när du jobber med muttertrekkeren.
Velg passende vernebriller som gir beskyttelse mot alle arbeidsmomentene.
c) Pass på at arbeidsemnet er godt festet.

Fare for å sette seg fast

a) Det kan være fare for kvelning etc. ved bruk av løstsittende klær, smykker hvis dette fester seg i verktøyet.
b) Hansker kan feste seg i roterende deler og føre til skader på hender/fingre.
c) Gummierte eller metallforsterkede hansker kan lett feste seg i roterende deler.
d) Bruk ikke løstsittende hansker eller hansker som er slitt.
e) Hold aldri i aksler, hylse eller forlengere.
f) Hold fingrene unna roterende deler.

Forklaring på symboler

Les bruksanvisningen før bruk.

Bruk alltid hørselsvern.

Benytt alltid vernebriller.

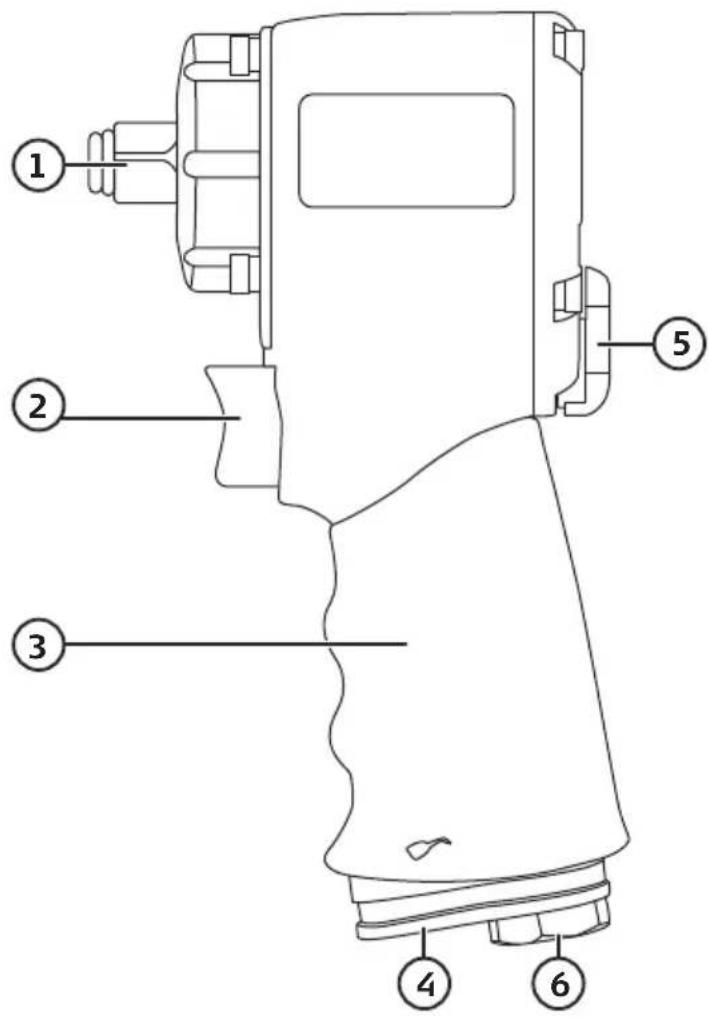

Produktbeskrivelse

1. 12 "-feste for hylse
2. Avtrekker
3. Håndtak
4. Utblåsing
5. Funksjonsbryter
6. Lufttilkobling

1. Fjern ev. transportplugg fra løftetilkoblingen (6).

1. Fest den medfølgende nippelen i lufttilkoblingen. Bruk gjengetetting slik at tilkoblingen blir lufttett.

Kobling til trykkluftsystem

a) Maskinen skal kobles til et trykkluftsystem som har et arbeidstrykk på 6,3 bar (90 psi) og som gir ren, filtrert og tørr luft. Advarsel! Et trykk som er for høyt reduserer maskinens levetid og kan føre til alvorlige personskader.
b) Sørg for at trykkluftslangen er beregnet for denne bruken.
c) Monter en hurtigkobling på slangen og en tilhørende nippel på muttertrekkeren. Hurtigkoblingen må ikke monteres på muttertrekkeren for da blir den ikke trykklos selv om luftslangen er frakoblet.
d) For at muttertrekkeren skal levere maks kapasitet, må kompressoren gi minst det lufttrykket som er oppgitt.
e) Påse at slangene har riktig dimensjon og lengde. Muttertrekkeren må ikke kobles til lufttrykksystemet uten bruk av en avstengingsventil som er lett tilgjengelig og enkel å bruke.
f) Pass på at kondens i kompressortanken og slanger tømmes regelmessig så det ikke samler seg opp vann i trykkluftsystemet. Vann kan fryse og skape frostskader i slangen eller gi rustskader på muttertrekkeren.

Smøring motor og slagmekanisme

Motor og slagmekanismen er smurt med fett fra fabrikk, men kan trenge å bli smurt ytterligere hvis muttertrekkeren blir brukt daglig. Tilsett 4–5 dråper olje, beregnet for luftdrevne verktøy og maskiner, rett i luftenippelen til verktøyet før slangen kobles til. Gjenta etter hver 3–4 time verktøyet har vært i bruk.

Kjør deretter maskinen fritt med en klut ved utblåsingen, for å fange opp overflödig olje.

Løsne på skruer/muttere

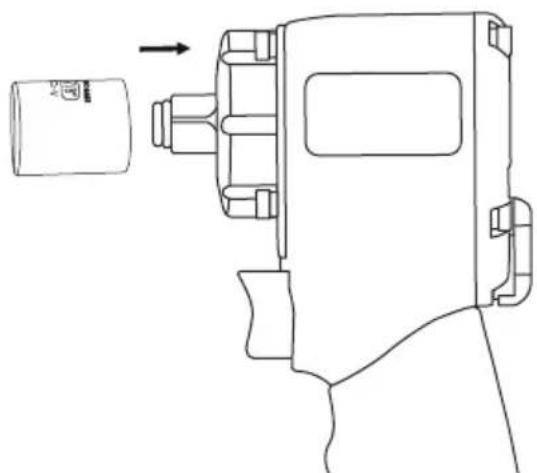

1. Fest en 6-kanthylse som passer til mutteren/skruen som du skal løsne på muttertrekkerens feste (1)
2. Trykk inn hylsen så den dekker mutteren/skruen helt.
3. Hold muttertrekkeren med den ene hånden rundt håndtaket (3).

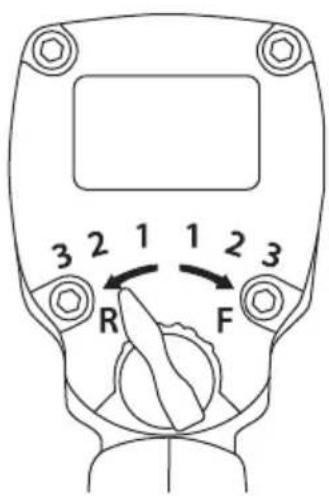

4. Drei omkobleren (5) til venstre til revers-innstillingen (R) og velg slagstyrke 1, 2 eller 3 (lav-middels-høy). Start alltid med den laveste innstillingen (1) og øk ved behov.
5. Trykk inn avtrekkeren (2).

Obs! Ikke kjør muttertrekkeren lengre enn 15 sekunder av gangen i samme retning. Hvis ikke mutteren/bolten løsner:

• Skift rotasjonsretning med bryteren (3) og kjør den et par sekunder i motsatt retning.
• Skift til opprinnelig rotasjonsretning igjen.

Trekk til skruene/mutterne

Obs!

• Når man skal trekke til mutter/skrue bør en momentstav (selges separat) brukes for å få riktig tiltrekkingsmoment. Hvis man trekker til for hardt kan materialet bli skadet/ødelagt.

• Ved montering/festing av bilhjul skal man alltid foreta kontroll med en momentnøkkel.

• Skru fast mutterne/skruene for hånd med minst 3 omdreininger for å unngå at gjengene skades när du bruker muttertrekkeren.

• Trykk fast en 6-kanthylse som passer til mutteren/skruen som du skal løsne på muttertrekkerens feste (2).

• Trykk inn hylsen så den dekker mutteren/bolten helt.

• Hold muttertrekkeren med den ene hånden rundt håndtaket (4).

• Drei omkobleren til høyre til forward-innstillingen (F) og velg slagstyrke 1, 2 eller 3 (lav-middels-høy). Start alltid med den laveste innstillingen (1) og øk ved behov.

• Trykk inn avtrekkeren og slipp den når mutteren/skruen trekkes til.

Obs! Ved montering/festing skal man alltid foreta kontroll med en momentnøkkel.

Feilsøking

Muttertrekkeren har liten kraft eller den roterer ikke i det hele tatt.	Verktøyet mangler smøring. Smør verktøyet med riktig olje, se avsnittet Smøring.
	Lavt lufttrykk. Juster trykkregulatoren på kompressoren til 90 psi/6,3 bar.
	Funksjonsbryteren er innstilt feil. Kontroller.
	Trykket synker. For lang slange eller slangen har for stor diameter. Kontroller og skift til riktig slangetype/-lengde.
	Slitte rotorblader i luftmotoren. Skift ut.
	Det blåses vann eller stenk ut av verktøyet. Tøm ut kondensvannet fra kom- pressortanken og slangen.
	Hvis muttertrekkeren har ligget lenge ubrukt kan rotorbladet sette seg fast. Smør verktøyet med riktig olje, se avsnittet Smøring. Kjør deretter maskinen på Høy slagstyrke i ca. 30 sek. Se Bruk. Gjenta dette hvis det ikke hjelper.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Hvis du er usikker, ta kontakt med lokale myndigheter.

Spesifikasjoner

Feste for hylse 12 "

Maks dreiemoment 678 Nm

Maks turtall 10000 o/min

Maks lufttrykk 6,3 bar

Luftforbruk 200 l/min

Vibrasjon 2,8 m/s²

Lydnivå 94 dBA

Lufttilkobling 14 "

Tilkoblingsslange innv. diameter < ∅ 9,5 mm

Lengde 9,9 cm

Vekt 1,4 kg
