Produkttype	Pneumatisk spikerpistol
Merke	Cocraft
Modell	HB18
Lengde	245 mm
Høyde	240 mm
Bredde	56 mm
Vekt	1.3 kg
Magasinkapasitet	100 spiker
Arbeidstrykkområde	4-7 bar
Spikerstørrelsesområde	10-50 mm
Luftinntak	Hurtigkobling
Slagdybdejustering	Dreieknott, verktøyfri
Sikkerhetslås	Ja, automatisk sikringshake
Avtrekkertype	Sikkerhetsavtrekker med sekvensiell avfyring
Smøring	Pneumatisk verktøysolje (noen dråper i luftinntaket)
Inkluderte tilbehør	Unbrakonøkler, gummibeskytter
Samsvar	CE, maskindirektivet 2006/42/EC
Strømkilde	Trykkluft
Maksimalt arbeidstrykk	7 bar

Ofte stilte spørsmål - HB18 Cocraft

Hvordan laster jeg spiker i magasinet?

Åpne magasinet ved å trykke låsen ned og trekke den rett ut. Plasser spiker med spissene pekende nedover mot bunnen av magasinet. Skyv magasinet tilbake til låsen klikker ordentlig på plass.

Hvordan justerer jeg slagdybden?

Drei slagdybdejusteringsknotten mot klokken for å redusere dybden eller med klokken for å øke dybden. For maksimal dybde, fjern gummibeskytteren. Du kan også justere lufttrykket via regulatoren.

Hva bør jeg gjøre hvis en spiker setter seg fast?

Koble fra luftslangen. Ta av magasinet og fjern blokkeringen. Hvis spikeren sitter fast i tuten, fjern de 3 skruene som holder frontplaten, ta av både ytre og indre plater, fjern spikeren, og sett alt sammen igjen.

Hvilket lufttrykk anbefales for denne spikerpistolen?

Anbefalt arbeidstrykk er mellom 4 og 7 bar. Bruk alltid laveste effektive trykk for å redusere støy og slitasje.

Hvordan smører jeg spikerpistolen?

Koble verktøyet fra luft. Sett 4-5 dråper pneumatisk verktøysolje i luftinntaket. Tørk av overskudd. Ikke bruk motorolje da den inneholder skadelige tilsetningsstoffer.

Hvilke sikkerhetstiltak må jeg følge?

Bruk alltid vernebriller og hørselsvern. Rett aldri verktøyet mot mennesker eller dyr. Koble fra luft når du justerer, rengjør eller ikke bruker det. Ikke bruk på stiger eller stillaser. Hold hendene unna munningen.

Kan jeg bruke spikerpistolen på en stige?

Nei, verktøyet skal ikke brukes på stillaser eller stiger da det kan føre til tap av kontroll og skade.

Hvordan kobler jeg verktøyet fra lufttilførselen?

Bruk hurtigkoblingen for å løsne slangen fra verktøyets nippel. Koble alltid fra før transport, justering eller vedlikehold.

Hva om spikerpistolen lekker luft?

Sjekk alle skruer og stram dem med de medfølgende unbrakonøklene. Hvis lekkasjen vedvarer, kontakt kundeservice for reparasjon.

Hvorfor skyter spikerpistolen tregt?

Sørg for at lufttrykket er innenfor 4-7 bar. Sjekk for luftlekkasjer mellom kompressor og verktøy. Kontroller også at filteret er rent og at verktøyet er riktig smurt.

BRUKSANVISNING HB18 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kunde-senter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Advarsel!

• Hold aldri en hånd eller en annen kroppsdel foran spikerpistolens utskytingsområde när den er koblet til trykkluft.
  • Vend aldri spikerpistolen mot noen.
• Lek ikke med verktøyet.
• Trykk aldri inn avtrekkeren hvis ikke sikkerhetssperren er rettet mot arbeidsstykket.
• Verktøyet må behandles varsomt.
• Trykk aldri inn avtrekkeren eller utløs sikkerhetssperren mens spikerpistolen lades.
• Bruk spikerpistolen kun til det den er beregnet til.
• Bruk kun spiker med dimensjon 10–50 mm.
• Bruk aldri spikerpistolen slik at en spiker rettes mot deg selv eller noen annen.
• Ikke bruk spikerpistolen som hammer.
• Bær spikerpistolen med varsomhet i håndtaket og ikke i luftslangen.
• Spikerpistolen må ikke bæres med avtrekkeren trykket inn.
• Spikerpistolen må ikke endres på.
• Vær alltid bevisst på at misbruk og feil bruk av spikerpistolen kan skade deg og andre.
• Avtrekkeren må aldri festes eller teipes i aktiv posisjon.
• Forlat aldri spikerpistolen uten tilsyn mens den er koblet til luftslangen.
• Pistolen må ikke brukes dersom den ikke er utstyrt med lesbar varslingsmerking.
• Hvis spikerpistolen lekker luft eller ikke fungerer som den skal, må den ikke brukes. Kontakt vår kundeservice for ev. reparasjon.
• Spikerpistolen må brukes slik at det ikke er fare for at den, ved ev. rekyl, treffer deg eller andre.
• Ikke spikre for nær kanten på arbeidsemnet. Spikeren kan da passere gjennom arbeidsemnet og volde skader.
• Ved transport av spikerpistolen skal alltid trykkluften kobles fra.
• Kontroller regelmessig at avtrekker og sikkerhetssperre fungerer slik de skal.
• Spikerpistolen må ikke demonteres.
• Ikke foreta noen provisoriske endringer på den.
• La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler.
• Gravering på dekselet må unngås da dette reduserer styrken.
• Undersøk hvor strømledninger i vegger, gulv, tak etc. er før du starter arbeidene med spikerpistolen.
• Trykklufttilkoblingen for spikerpistolen må være en form for hurtigkobling. Tilkoblingen på verktøyet må ikke ha bakventil slik at luft under trykk forblir i spikerpistolen når den er koblet fra trykkluften.

Trykklufttilførsel og koblinger

Advarsel!

For å hindre ulykker på grunn av uønsket avfyring skal brukeren alltid koble fra trykkluften i følgende tilfeller:

• Før justeringer.
• Ved vedlikehold av spikerpistolen.
• Ved fjerning av spiker som har satt seg fast i den.
• Når spikerpistolen ikke er i bruk.
• Ved flytting til annet arbeidsområde.

Advarsel!

• Bruk kun komprimert luft til drift av det pnaumatiske verktøyet.
• Bruk ikke syre eller brennbare gasser som drivkraft da dette kan føre til eksplosjon.
• Kompressorer må ha stor nok kapasitet for å sikre tilstrekkelig trykkluft og luftstrøm til beregnet bruk. Trykkfall i systemet kan minske verktøyets drivkraft. Se Spesifikasjoner for innstilling av riktig trykk.
• Trykkluftsledningene bør monteres med fall med det høyeste punktet nærmest kompressoren. Lett tilgjengelige vannavskillere bør installeres på de punktene som ligger lavest. Vannavskillerne bør tømmes minst en gang om dagen eller oftere, hvis dette er nødvendig. Smuss og vann i trykkluftledningene er de vanligste årsakene til slitasje i pneumatisk drevne verktøy.
• Verktøyets koblinger bør utstyres med en trykkregulator med vannavskiller rett fra selve tilkoblingspunktet. Et filter hjelper til med å gi maks effekt og minimere slitasjen. Filteret må ha tilstrekkelig tilførselskapasitet. Filteret må holdes rent for å kunne levere rein trykkluft til verktøyet. Se produsentens instruksjoner for riktig vedlikehold av filter. Et skittent og tett filter resulterer i trykkfall som minsker verktøyets effekt.
• Trykkregulatoren må kunne stilles inn på fra 0 til 7 bar.
• Luftslangene bør tåle minst 10,5 bar arbeidstrykk eller 150 % av det maksimale lufttrykket som systemet skulle kunne gi. Mateslangen bør ha hurtigkobling for raskt å kunne løsne fra nippelen på verktøyet.
• Påse at den trykkluften som leveres til verktøyet ikke overskrider maks tillatt arbeidstrykk (7 bar). Start med å stille inn matetrykket på det laveste anbefalte arbeidstrykket, se Spesifikasjoner.
• Kontroller at spikerpistolen fungerer som den skal ved å ta en funksjons- og sikkerhetstest før hver gang den skal brukes.

Advarsel!

For å forhindre alvorlige øyeskader fra «flygende» spiker og/eller skrap, bør operatøren og alle andre på arbeidsplassen, bruke vernebriller som oppfyller kravene til arbeidstilsynet: De bør ha beskyttelse både forfra og fra siden når man lader eller bruker dette verktøyet. Briller uten beskyttelse på sidene og ansiktsskjermer gir ikke tilstrekkelig beskyttelse.

Verktøyets advarselssymboler

Brukeren og andre personer innenfor arbeidssonen må bruke vernebriller og hørselsvern.

Verktøyet skal ikke brukes i stillaser og stiger. Bruk ikke spikerpistolen hvis spikerne kan skytes gjennom materialet og treffe noen på den andre siden.

Pistolen er utstyrt med sikkerhetssperre.

Produktbeskrivelse

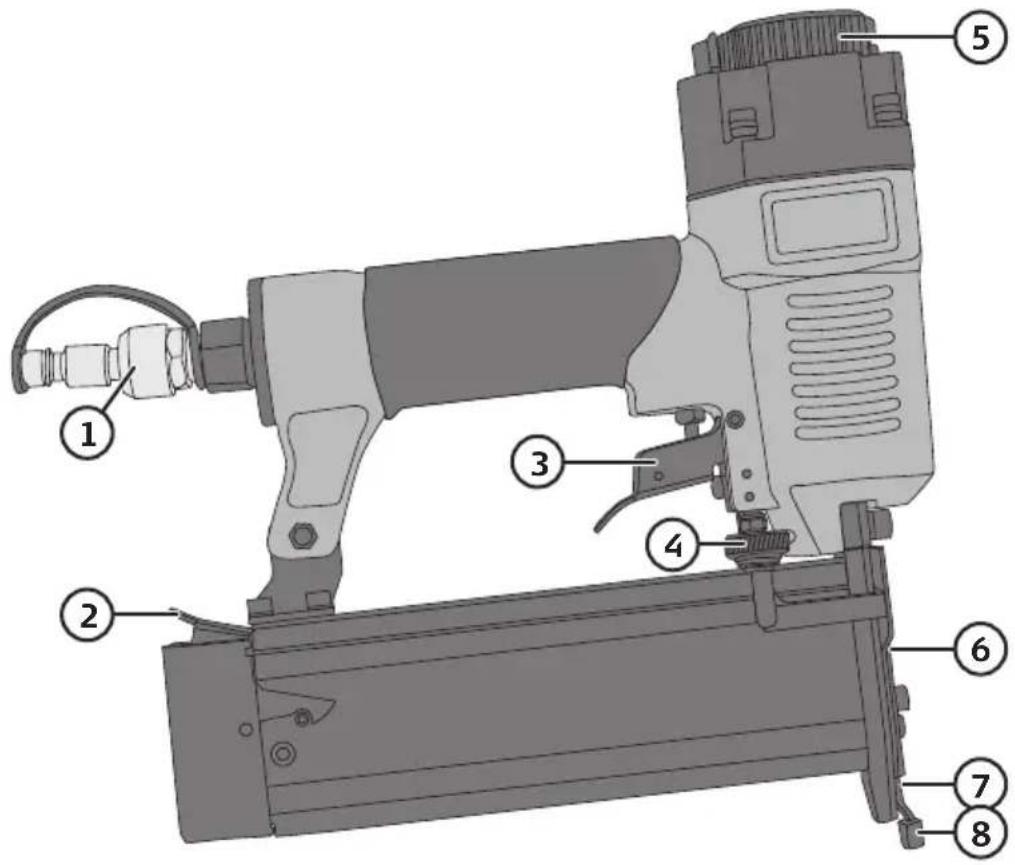

1. Lufttilkobling

2. Magasinsperre

3. Avtrekker

4. Ratt for justering av slagdybde

5. Justerbart luftutløp

6. Frontplate

7. Sikkerhetssperre

8. Gummibeskyttelse

Installasjon

Forslag til installasjon

• Kompressoren som benyttes til å drive verktøyet skal kunne holde et arbeidstrykk på minst 4 bar for at verktøyet skal fungere riktig.
• Bruk hurtigkoblinger for å kunne frikoble verktøyet raskt fra kompressoren.
• Påse at tilkoblede verktøy og slanger ikke har lavere kapasitet enn kompressoren og at de er riktig tilkoblet.
• Hvis man bruker en trykkregulator skal den kunne stilles inn på et arbeidstrykk på mellom 4 og 7 bar.

Smøring

Obs! Smør med noen dråper olje i lufttilkoblingen før verktøyet brukes for første gang.

1. Trykkluften kobles bort fra spikerpistolen.

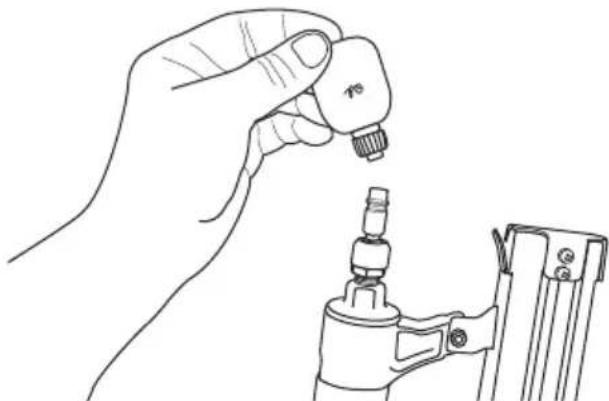

2. Drypp 4–5 dråper olje i luftinnløpet.
   Obs! Motorolje må ikke brukes da denne inneholder elementer som kan skade verktøyet. Olje for smøring av trykkluftsverktøy finnes i handelen.
3. Tørk bort eventuell olje som kommer ut av luftutløpet när verktøyet tas i bruk.

Funksjons- og sikkerhetstest

1. Trykkluften kobles bort fra spikerpistolen.
2. Ta ut ev. spiker fra magasinet.
3. Påse at sikkerhetssperren beveger seg fritt ved å trykke verktøyet mot arbeidsflaten.
4. Koble til trykkluften.
5. Press verktøyet mot arbeidsoverflaten uten å trykke på avtrekkeren.
   Verktøyet skal da ikke utløse spikre!
6. Fjern verktøyet fra arbeidsoverflaten og kontroller at sikkerhetssperren går tilbake. Trykk inn avtrekkeren. Verktøyet skal da ikke utløse spikre!
7. Press verktøyet mot arbeidsoverflaten og trykke på avtrekkeren. Nå skal verktøyet spikre!

Lading

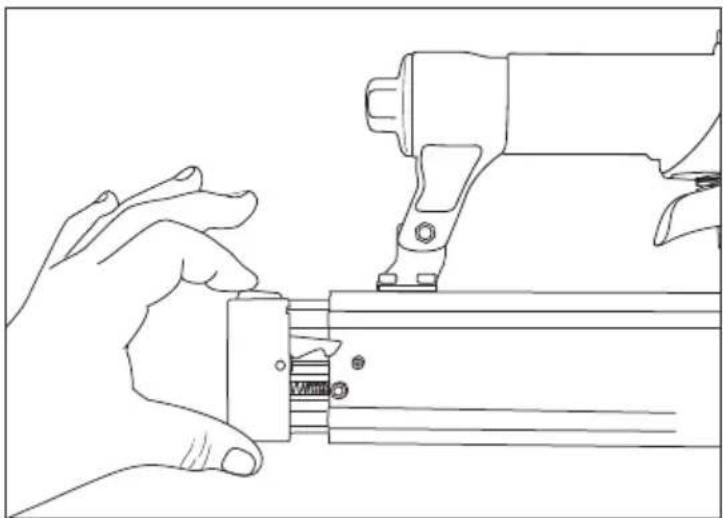

1. Magasinet åpnes ved å trykke ned sperren. Trekk den rett ut.

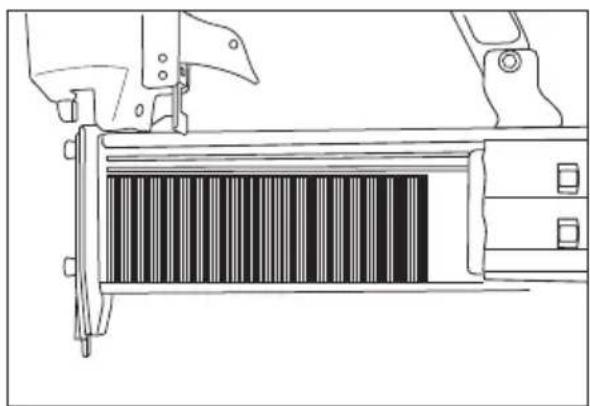

1. Plasser spiker i magasinet og forsikre deg om at spissene peker nedover og ligger an mot magasinets bunn.

2. Lukk magasinet ved å skyve det til det klikker fast.

Prøv alltid først på et prøvestykke av samme materiale som det aktuelle arbeidsstykket. Bruk justeringsrattet til slagdybde og still inn dybden til ønsket nivå.

1. Hold verktøyet med et stabilt grep.
2. Trykk verktöyet mot arbeidsflaten.
3. Trykk inn avtrekkeren og slipp den etter avfyring.
4. Flytt verktøyet til neste posisjon og gjenta.

Du kan også holde avtrekkeren inne og trykke verktøyet gjentatte ganger mot underlaget for å spikre.

Still inn slagdybden og slagstyrken

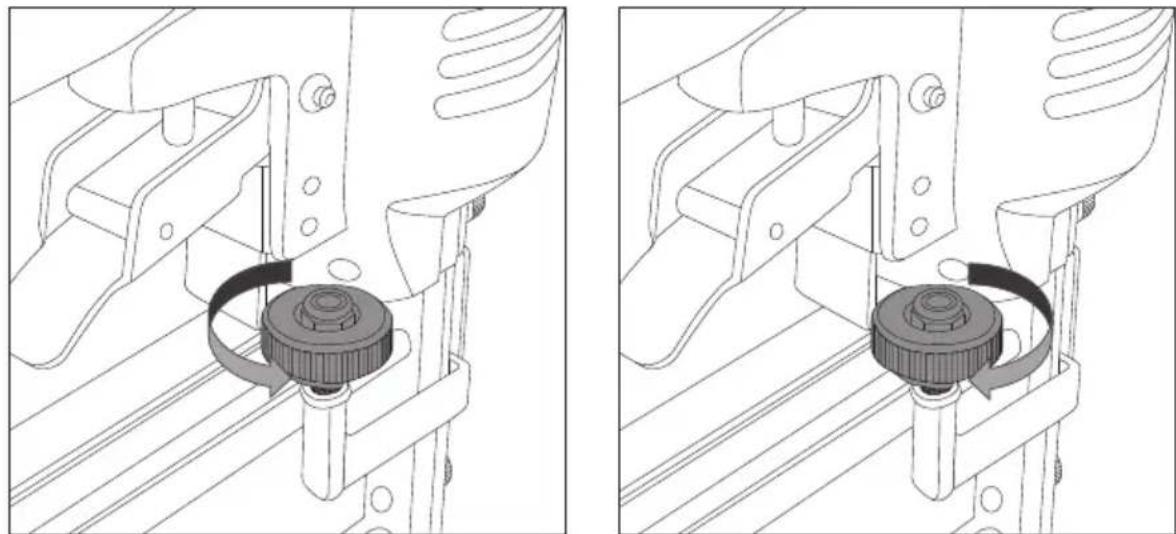

A. Still inn slagdybden med justeringsrattet

Drei justeringsrattet (4) moturs for å redusere slagdybden og medurs for å øke den.

Gummibeskyttelsen (8) kan fjernes for å øke slagdybden ytterligere.

B. Juster slagstyrken med trykkregulatoren

Hvis spikeren ikke har blitt drevet langt nok inn må man først kontrollere om justeringsrattet (4) er innstilt på maks spikerdybde. Hvis den står på maks dybde må lufttrykket økes med 0,5 bar av gangen. Ta en test etter hver øking. Ikke overskrid maks arbeidstrykk som er 7 bar.

Hvis spikeren er drevet for langt inn skal lufttrykket reduseres med 0,5 bar av gangen. Kontroller etter hver justering. Ikke gå under min anbefalt arbeidstrykk som er 4 bar.

Jobb alltid med lavest mulig arbeidstrykk. Det reduseret støy og viberasjoner og komponentene inni spikerpistolen vil vare lenger.

Fjerne spiker som har festet seg i verktøyet

1. Koble trykkluften bort fra spikerpistolen.

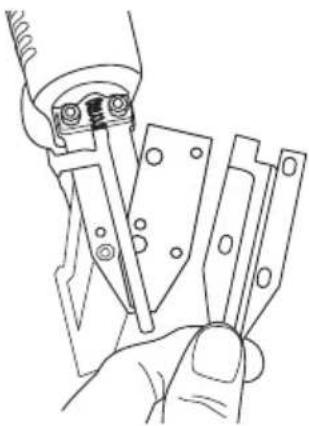

2. Fjern magasinet og ta bort spikeren som har festet seg, og/eller fjern de 3 skruene som holder frontplaten med den medfølgende inseksnøkkelen.
3. Fjern den ytre og indre frontplaten.
4. Fjern spikeren som har festet seg og monter frontplaten igjen.

Frigjør alltid verktøyet fra trykkluften før vedlikehold etc.

Det lekker luft ut fra pistolen.	Kontroller alle skruer og trekk til med inseksnøklene.
Spikerpistolen spikrer ikke eller den går treigt.	Kontroller alle skruer og trekk til med inseksnøklene.Påse at spikerpistolen har riktig arbeidstrykk fra kompressoren (4–7 bar).Kontroller at det ikke er luftlekkasje mellom kompressor og spikerpistol.
Spikre setter seg ofte fast i verktøyet.	Kontroller at spikrene har riktig størrelse.Kontroller at spikrene ikke er skadet.Rengjør magasinet.Fjern frontplaten og rengjør.Kontroller at ingen deler er skadet.

Stell og vedlikehold

Kontroller regelmessig at alle skruer er trukket til.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spikerstørrelse 10–50 mm

Naulain T-Dyckert

Tuotenro 40-7980 Malli XAGD50
