Produkttype	Luftkompressor
Modell	HC 350-V
Merke	Cocraft
Strømkilde	Elektrisk (230 V, 50 Hz)
Motoreffekt	1,5 kW (2 HK)
Fri luftlevering	350 L/min
Maksimalt trykk	8 bar (116 psi)
Tankkapasitet	24 L
Mål (L x B x H)	45 x 30 x 40 cm
Vekt	15 kg
Støynivå	85 dB(A)
Smøring	Oljefri
Hovedfunksjoner	Pumpe dekk, bruke pneumatiske verktøy, male, rengjøre
Justerbar trykkregulator	Ja
Sikkerhetsventil	Trykkavlastningsventil inkludert
Termisk overbelastningsbeskyttelse	Automatisk avstenging
Hurtigkoblinger	1/4 tomme BSP
Vedlikehold	Tøm tanken daglig, rengjør luftfilteret månedlig
Reservedeler tilgjengelig	Luftfilter, trykkbryter, sikkerhetsventil, hurtigkoblinger
Reparerbarhet	Modulær design, brukerservicerbare deler

Ofte stilte spørsmål - HC 350-V Cocraft

Hvordan justerer jeg trykket på min Cocraft HC 350-V kompressor?

Vri trykkregulatorknappen med klokken for å øke trykket og mot klokken for å redusere. Overvåk måleren for ønsket trykk, vanligvis opptil 8 bar (116 psi).

Hva er tankkapasiteten og hvor lang tid tar det å fylle den?

Tankkapasiteten er 24 liter. Under normale forhold tar det omtrent 2-3 minutter å fylle til 8 bar.

Er kompressoren oljefri eller oljesmurt?

HC 350-V er en oljefri kompressor, noe som betyr at det ikke kreves oljeskift. Regelmessig vedlikehold inkluderer tømming av kondensat og rengjøring av luftfilteret.

Hva kan jeg bruke denne kompressoren til?

Den er egnet for å pumpe dekk, bruke pneumatiske verktøy (spikerpistoler, stiftemaskiner), sprøytemaling og rengjøring med trykkluft.

Hvordan tømmer jeg tanken?

Sørg for at kompressoren er slått av og koblet fra. Finn tømmeventilen i bunnen av tanken, åpne den sakte for å slippe ut fuktighet, og lukk den etter tømming.

Hvilke sikkerhetsfunksjoner har denne kompressoren?

Den inkluderer en sikkerhetsavløsningsventil som åpner hvis trykket overstiger sikre grenser, og termisk overbelastningsbeskyttelse som slår av motoren hvis den overopphetes.

Hvorfor bygger ikke kompressoren min trykk?

Mulige årsaker: lekkasje i slange eller koblinger, defekt tilbakeslagsventil eller slitt stempelring. Sjekk koblinger og lytt etter luftlekkasjer. Hvis problemet vedvarer, se i håndboken.

Kan jeg koble flere verktøy samtidig?

Selv om den har én hurtigkobling, kan du bruke en Y-splitter for å koble til flere verktøy, men luftstrømmen kan være utilstrekkelig for samtidig drift av verktøy med høyt forbruk.

Hvor høylytt er kompressoren?

Støynivået er omtrent 85 dB(A) på 1 meter. Hørselvern anbefales ved bruk i lukkede rom.

Hvor kan jeg finne reservedeler?

Reservedeler som luftfiltre, trykkbrytere, sikkerhetsventiler og hurtigkoblinger er tilgjengelige på de fleste jernvareforretninger eller på nett. Bruk modellnummer HC 350-V for kompatibilitet.

BRUKSANVISNING HC 350-V Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

12. Undvik oavsiktlig start.

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

! Kompressoren leveres uten olje (selges separat). Det MÅ fylles på olje før kompressoren startes.

Dersom det er montert et transportlokk på påfyllingshullet for oljebeholder (11), så fjern det og bruk det lokket som er beregnet for det i framtiden. Fyll på olje, ca. 200 ml, og sett på plass det rette lokket. Kontroller oljenivået i nivåvinduet (12).

• Bruk kompressorolje SAE 30 ved temperaturer over +10 °C.
• Bruk kompressorolje SAE 10 ved temperaturer under +10 °C.

Sikkerhet

⚠ Forsikre deg om at du har lest og forstått:

• alle sikkerhetsanvisninger.
• alle forklaringer om hvordan kompressoren virker.
• alle instruksjoner for hvordan den, på en sikker måte, skal brukes.

• alle instruksjoner om vedlikehold og oppbevaring.

• Hold arbeidsplassen ren.

- Rot på arbeidsplassen utgjør en ulykkesrisiko.

1. Miljøet rundt arbeidsplassen.

2. Ikke utsett produktet for regn.

3. Ikke bruk produktet på fuktige eller våte steder.
4. Sørg for å ha godt arbeidslys.

5. Produktet må ikke brukes på steder hvor det benyttes eller oppbevares brennbare gasser eller væsker.

6. Vern mot elektrisk støt.

- Unngå kroppskontakt med jordede gjenstander som vannledninger, ovner etc.

1. Hold andre personer på avstand.

- Ikke tillat andre, spesielt ikke barn, som deltar i arbeidene å berøre produktet eller strømkablene. Hold uvedkommende på god avstand fra arbeidsområdet.

1. Oppbevaring av produktet.

- Når produktet ikke er i bruk må det oppbevares tørt, i et låst rom og utenfor barns rekkevidde.

- Arbeidsresultatet blir bedre og utføres sikrere hvis produktet ikke overbelastes.

• Bruk vernebriller.
• Bruk støvmaske hvis arbeidene krever det.

- Trekk i støpselet og ikke i ledningen når støpselet skal kobles fra strømnettet. Hold strømkabelen unna varme, olje og skarpe kanter.

10. Vær nøye med vedlikehold av produktet.

• Produktet skal være rent og fritt for forurensninger.
• Følg alle instruksjoner som har med vedlikehold og oppbevaring å gjøre.
• Kontroller strømkabelen regelmessig. Hvis den er skadet må den skiftes av en faglært elektriker.
• Kontroller også eventuelle skjøteledninger regelmessig. Kablene må skiftes ut hvis de er skadet.
• Hold alltid alle håndtakene tørre, rene og fri for olje/fett.

- Produktet må kobles fra strømnettet når det ikke er i bruk, før service og vedlikehold og ved skifte av tilbehør.

12. Unngå uønsket oppstart.

- Påse at strømbryteren er innstilt på OFF før produktet kobles til strømnettet.

13. Bruk riktige skjøteledninger.

- Dersom man benytter produktet utendørs, skal skjøteledningene være godkjent for denne typen bruk.

14. Vær våken og oppmerksom.

- Vær konsentrert på det du gjør og bruk sund fornuft. Ikke bruk produktet når du er trett, sliten, syk eller påvirket av medisiner, alkohol eller andre stoffer.

• Før produktet tas i bruk må man kontrollere at det fungerer normalt og slik som bruks-anvisningen beskriver.
• Kontroller at alle eventuelle bevegelige deler er hele, riktig montert og roterer fritt.
• Skadede verneanordninger skal skiftes ut av autoriserte personer dersom ikke annet er beskrevet i bruksanvisningen.
• Hvis strømbryteren er skadet skal den skiftes av en faglært elektriker.

• Ikke bruk produktet hvis det ikke kan slås på eller av med strømbryteren.

• Ikke bruk annet tilbehør enn det som anbefales her i bruksanvisningen eller anbefales av produsent eller forhandler. Fare for personskade.

• Produktet skal repareres av autoriserte servicepersoner.

- Produktet skal stemme overens med relevante sikkerhetsforskrifter. Reparasjoner skal utføres av autoriserte fagpersoner, og kun med originale reservedeler. Hvis ikke kan det være fare for liv og helse.

1. Bruk beskyttelse mot høye lydnivåer.

• Bruk aldri kompressoren i lokaler der brannfarlige væsker/emner eller gasser (bensin, løsemidler, parafin etc.) oppbevares eller brukes.
• Bruk aldri ledningen til å starte/stoppe kompressoren, men benytt strømbryteren.
• Trekk alltid ut støpselet og tøm trykktanken for luft før service og vedlikeholds arbeider på maskinen.
• Trekk alltid ut støpselet og tøm trykktanken for luft når kompressoren skal flyttes til annen plass.
• Påse at strømledningen ikke kommer i kontakt med varme, olje eller skarpe kanter.
• Trekk ikke kompressoren etter ledningen eller tilkoblede slanger. Når kompressoren skal flyttes på må den bæres i håndtaket.
• Påse at tilkoblede verktøy og slanger ikke har lavere kapasitet enn kompressoren og at de erriktig tilkoblet.
• Kompressoren er kun beregnet brukt i godt ventilerte rom temperaturer mellom 5–40 °C.
• Ikke utsett kompressoren for vann eller annen væske.

Fare for personskader

• Bruk ikke produktet hvis trykktanken er skadet.
• Forsikre deg om at alle trykkluftslanger er hele og tilpasset kompressorens kapasitet.
• Skadede trykkluftslanger må ikke repareres, men skiftes ut.
• Ikke flytt på eller transporter kompressoren när tanken er trykksatt.
• Ikke forsøk å koble tilbehør etc. når tanken er trykksatt.
• Kompressorens og trykktankens deler må ikke modifiseres eller endres på.
• Vend aldri trykkluftmunnstykket eller tilkoblede verktøy mot andre personer eller dyr.
• Bruk ikke trykkluft til å rengjøre arbeidsklær som du selv eller andre bærer.
• Stikk aldri fingre eller fremmede gjenstander innenfor kompressorens deksel.

Farlig elektrisk spenning

• Kompressoren skal kun kobles til jordet strømuttak med 230 V, 50/60 Hz som er sikret med en jordfeilbryter (RCD) på 30 mA.
• Støpselet skal alltid kobles til et lett tilgjengelig strømuttak sånn at du raskt kan trekke det ut dersom det skulle oppstå en feil.

Fare for brannskade

- Enkelte deler og områder på produktet blir svært varme ved bruk. Berør kun håndtak og strømbryter når kompressoren er i bruk.

Fare for skade på eiendom/gjenstander

• Plasser kompressoren på en lett tilgjengelig, plan, tørr og stabil flate. Ikke plasser kompressoren på flatens ytterkant.
• Sørg for at kompressoren nok ventilasjon Plasser den minst 1 m fra andre flater.
• Plasser kompressoren slik at den ikke kan flytte på seg ved bruk.
• La alltid kompressoren stå på sine egne føtter ved bruk.
• Plasser ikke produktet på eller nær varme flater.
• Personer (inklusive barn) med fysisk eller mental funksjonshemming eller manglende erfaring og kunnskap som gjør at de ikke kan bruke produktet på en sikker måte, må ikke bruke det uten tilsyn eller veiledning.
  • La aldri barn leke med produktet.

Symboler

Fare for elektrisk støt.

Enheten er fjernstyrt og kan starte uten forvarsel.

Trekk aldri ut støpselet eller skru av ev. hovedstrømbryter for å stenge kompressoren. Bruk alltid kompressorens ON/OFF-knapp.

Advarsel! Varme flater!

Garantert lydeffektnivå (LwA) er maks 90,6 dB.

Samsvarerklæring.

Produktbeskrivelse

Kompressoren bygger opp trykkluft som føres til trykktanken. Når lufttrykket når maks. i tanken, vil en trykkstrømbryter stenge elmotoren som driver kompressoren. Samtidig slippes luften ut fra kompressoren. Dette for å redusere trykket slik at kompressoren kan startes igjen når trykket i tanken synker til under minimumsnivået. Sikkerhetsventilen føler trykket i tanken og slipper ut luft hvis trykkstømbryteren ikke slår fra.

Slik fungerer sikkerhetsventilen

Sikkerhetsventilen er en enkel, men en svært viktig del av kompressoren. Dersom maks tillatt lufttrykk i tanken overstiges vil sikkerhetsventilen åpnes automatisk og luft slippes ut til trykket er senket. Kontroller sikkerhetsventilens funksjoner med jevne mellomrom. Dette foretas når tanken er trykksatt, ved at sikkerhetsventilens øvre del dreies moturs til ventilen åpnes og luften siver ut.

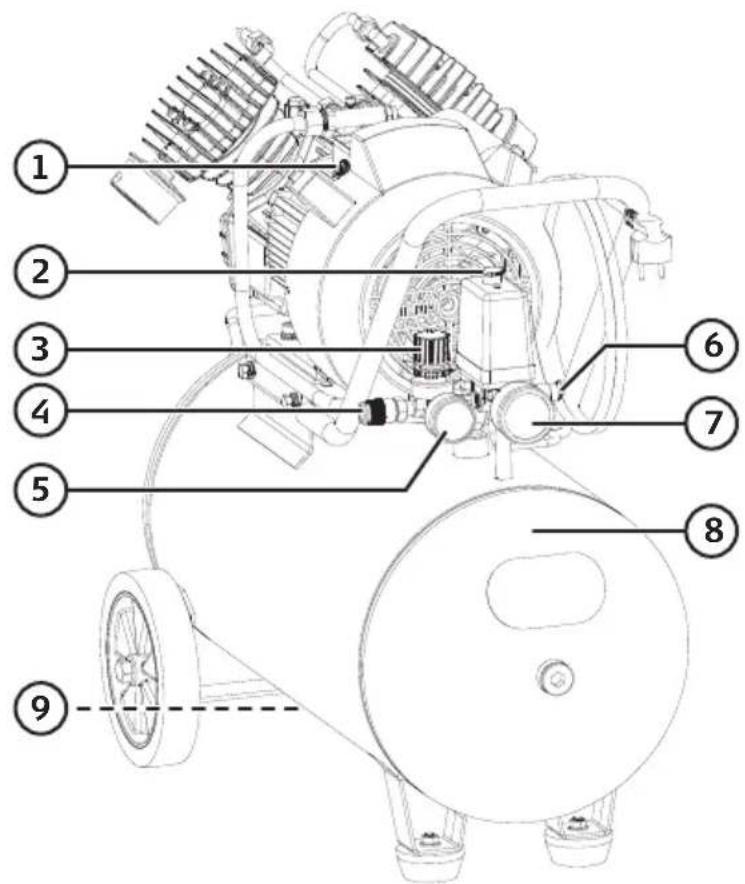

Knapper og funksjoner

1. Motorvern
2. [ON/OFF]
3. Ventil (justering av arbeidstrykk)
4. Luftutløp
5. Trykkmåler arbeidstrykk
6. Sikkerhetsventil
7. Trykkmåler tank
8. Trykktank
9. Dreneringskran (under trykktanken)

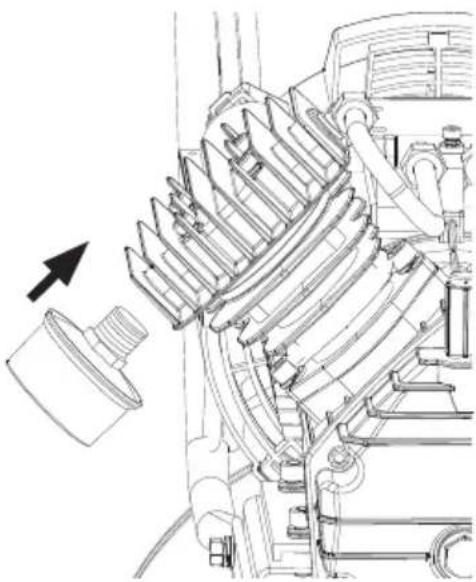

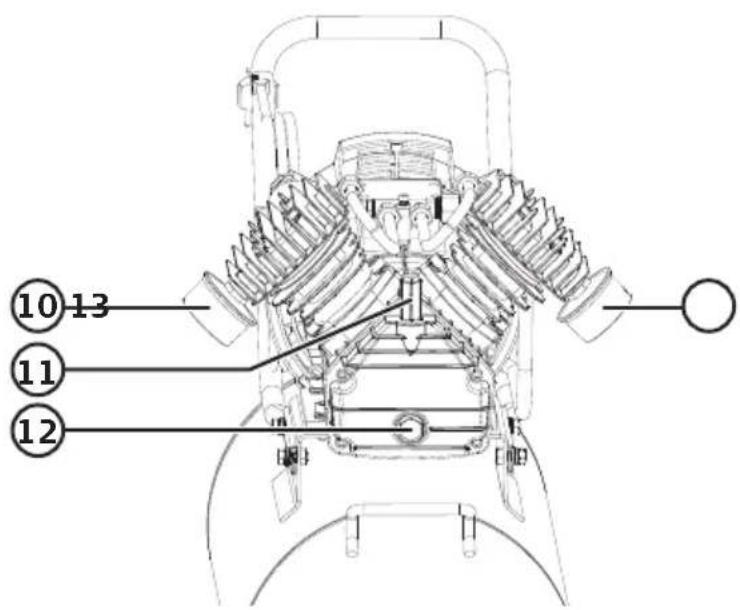

1. Luftfilter
2. Oljepåfylling
3. Vindu for kontroll av oljenivå
4. Luftfilter

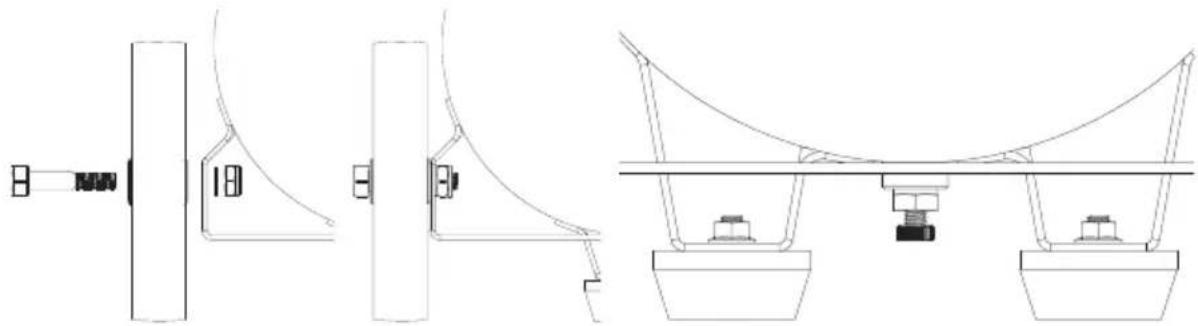

1. Monter hjulene og gummiføttene på trykktanken.

Før kompressoren brukes for første gang: Åpne dreneringskranen (9) på bunnen av trykktanken, start ved å dra ON/OFF-knappen rett opp og la kompressoren gå i 10 min. for at alle delene skal bli godt smurt. Lukk deretter dreneringskranen.

1. Kontroller oljenivået i nivåvinduet (12).
2. ∅nsket verktøy kobles til: Blåsepistol, malingssprøyte etc.

3. Dersom det er nødvendig: Se i bruksanvisningen til det tilkoblede verktøyet og still inn det anbefalte arbeidstrykket med reguleringsventilen (3).

4. Bruk kompressorolie SAE 30 ved temperaturer over +10 °C.

5. Bruk kompressorolie SAE 10 ved temperaturer under +10 °C.

Efter bruk

Gjør tanken trykklos ved å skru ut sikkerhetsventilen før du kobler fra tilbehør.

1. Steng kompressoren og trekk støpselet ut av strømuttaket.
2. Kompressoren gjøres trykklos ved at sikkerhetsventilen skrus ut.

Motorvern

Hvis motorvernet er utløst kan årsaken være at motoren har blitt utsatt for overbelastning.

Knappen på motorvernet (1) spretter ut noen millimeter når vernet er utløst og motoren kan startes ved at knappen trykkes inn igjen.

Det kan være flere årsaker til at motorvernet utløses, f.eks. spenningsfall p.g.a. for lang skjøteledning, lav temperatur på omgivelsene (allerede rett under 10 °C kan det oppstå problemer) eller at trykkstrømbryteren ikke er benyttet ved av-/påslag f.eks. ved strømbrudd.

Stell og vedlikehold

• Første oljeskift på kompressoren skal utføres etter 10 driftstimer.
• Skift olje og rengjør luftfiltret etter hver 120. driftstime. Kontroller samtidig sikkerhetsventilen og trykkmålerne.
• Kontroller sikkerhetsventilen med jevne mellomrom ved å skru den ut. Hvis sikkerhetsventilen fungerer (og det er trykk på tanken) skal luften sive ut ved sikkerhetsventilen.
• Kontroller visuelt, minst én gang per år, at tankens inn- og utside er fri for korrosjon. Materialtykkelsen i tanken må ikke, under noen omstendigheter, komme under 2 mm.
• Sikkerhetsventilen må ikke under noen omstendigheter manipuleres eller blokkeres.
• Kontroller regelmessig at ventilasjonshullet i oljelokket (11) er åpent.
• Kontroller regelmessig at alle festeskruer som holder kompressoren til tanken, er trukket til.
• Dreneringskranen skal åpnes regelmessig for å slippe ut eventuelt kondens fra tanken. Kompressoren gjøres trykklos ved at sikkerhetsventilen skrus ut. La den deretter avkjøles helt før du åpner dreneringskranen.
• Bruk ikke løsemidler eller andre brennbare væsker til rengjøring av kompressoren.
• Dersom kompressoren ikke skal brukes på en stund skal støpselet trekkes ut av kontakten, tanken gjøres trykkløs ved å skru opp sikkerhetsventilen og drenere tanken med dreneringskranen (9).

Oljeskift

1. Steng kompressoren og trekk støpselet ut av strømuttaket. Gjør tanken trykkløs ved å skru ut sikkerhetsventilen.
2. Fjern oljelokket (11).
3. Velt kompressoren litt over på siden slik at oljen kan renne ut av påfyllingshullet og ned i et passende kar.
4. La all oljen renne ut.
5. Fyll på ny olje slik at oljenivået dekker opp til midten på kontrollvinduet. Sett tilbake lokket.
   Oljetanken rommer ca. 1 dl.
6. Benytt kompressorolje type SAE 30 ved temperaturer over +10 °C.
7. Benytt kompressorolje type SAE 10 ved temperaturer under +10 °C.

Denne oljen er spesielt tilpasset kompressorer og inneholder bl.a. tilsetningsstoffer som gjør at den ikke skummer. Hvis man ikke får tak i kompressoroljen kan motorolje type SAE 10-30 benyttes.

Feilsøking

Kompressoren starter ikke.	Er støpselet koblet til strømuttaket?Er det strøm i strømuttaket?Motorbeskyttelsen er utløst. Still tilbake ved å trykke inn knappen (1).Er strømkabelen skadet?
Kraftige vibrasjoner eller unormal lyd.	Kontroller at alle festeskruer, som holder kompressoren til tanken, er trukket til.Kontroller øvrige fester og tilkoblinger.
Kompressoren bygger ikke opp trykk i tanken og/eller arbeidstrykketer for lavt.	Kontroller at ikke sikkerhetsventilen lekker.Kontroller at ikke dreneringskranen lekker.Kontroller alle slanger og tilkoblinger. Påse at ingen av disse lekker.Tett luftfilter.
For høyt oljeforbruk.	For mye olje i kompressoren.Ventilasjonshullet i oljelokket er stengt.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Fri avgitt luftmengde ved 6 bar 180 l/min

Maks arbeidstrykk 10 bar

Lydtrykk LpA = 70,3 dB(A), KpA = 1,75 dB(A)

LwA = 90,6 dB(A), KwA = 1,75 dB(A)
