KÄYTTÖOHJE HC 350-V Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Alkuperäinen käyttöohje

Air Compressor

Art.no 41-9001 Model HC 350V

Tuotenro 41-9001 Malli HC 350V

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

⚠️ Kompressorissa ei ole ostettaessa öljyä. Öljy myydään erikseen. Kompressoriin TÄYTYY laittaa öljyä ennen sen käynnistämistä.

Jos öljyntäyttöaukossa (11) on kiinni kuljetuskansi, poista se ja käytä jatkossa oikeaa kantta. Täytä öljyllä, noin 200 ml, ja kiinnitä aukkoon oikea kansi. Tarkista öljyn määrä tarkistusikkunasta (12).

• Käytä kompressoriöljyä SAE 30 yli +10 °C:n lämpötiloissa.
• Käytä kompressoriöljä SAE 10 alle +10 °C:n lämpötiloissa.

Turvallisuus

⚠️ Varmista, että olet lukenut ja ymmärtänyt seuraavat tekstit:

• kaikki turvallisuusohjeet.
• kaiken kompressorin toimintaa kuvaavan aineiston.
• kaikki laitteen turvallista käyttöä kuvaavat ohjeet.

• kaikki huoltoa, puhdistamista ja säilytystä koskevat ohjeet.

• Pidä työtila puhtaana.

- Täynnä tavaraa olevat työtasot ovat turvallisuusriski.

1. Työympäristö.

2. Älä altista laitetta sateelle.

3. Älä käytä laitetta kosteissa tai märissä paikoissa.
4. Varmista riittävä valaistus.

5. Älä käytä laitetta paikoissa, joissa säilytetään tai käytetään helposti syttyviä kaasuja tai nesteitä.

6. Suojaa itsesi sähköiskuilta.

- Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita tai liettä.

1. Pidä muut ihmiset riittävän kaukana laitteesta.

- Älä anna lasten tai muiden sivullisten koskea laitteeseen tai sen johtoihin. Pidä sivulliset riittävän kaukana työskentelyalueesta.

1. Laitteen säilyttäminen.

- Säilytä laitetta lukitussa ja kuivassa tilassa lasten ulottumattomissa.

6. Älä pakota laitetta.

- Työtulos paranee ja työskentely on turvallisempaa, jos laitetta ei ylikuormiteta.

7. Käytä tarkoituksenmukaisia vaatteita.

• Älä käytä löysiä vaatteita tai koruja, jotka saattavat juuttua liikkuviin osiin.
• Käytä liukuestekenkiä, jos työskentelet ulkona.
• Käytä hiusverkkoa tai vastaavaa, jos sinulla on pitkät hiukset.

8. Käytä suojavarusteita.

• Käytä suojalaseja.
• Käytä hengityssuojainta, jos työskentelyssä syntyy pölyä.

9. Varmista, että virtajohto ei vahingoitu.

- Irrota pistoke pistorasiasta vetämällä pistokkeesta. Älä vedä johdosta. Pidä virtajohto riittävän kaukana kuumista pinnoista, öljystä ja terävistä reunoista.

10. Pidä laite kunnossa.

• Varmista, että laite on puhdas.
• Noudata kaikkia huoltoa ja säilytystä koskevia ohjeita.
• Tarkista laitteen virtajohdon kunto säännöllisesti. Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.
• Tarkista jatkojohdot säännöllisesti. Vaihda johdot, jos ne ovat vahingoittuneet.
• Pidä kahvat puhtaina ja kuivina. Varmista, että kahvoissa ei ole öljyä tai rasvaa.

11. Kytke laite aina pois sähköverkosta.

- Kytke laite pois sähköverkosta, kun laitetta ei käytetä, sekä ennen huoltoa ja tarvikkeen vaihtoa.

12. Vältä laitteen tahatonta käynnistämistä.

- Varmista, että virtakytkin on asennossa OFF, ennen kuin liität laitteen sähköverkkoon.

13. Käytä oikeantyyppisiä jatkojohtoja.

- Jos käytät laitetta ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja.

14. Ole varovainen.

- Mieti mitä teet. Käytä tervettä järkeä äläkä käytä laitetta väsyneenä, sairaana tai lääkkeiden, alkoholin tai huumeiden vaikutuksen alaisena.

15. Varmista, että laite on kunnossa.

• Varmista ennen laitteen käyttöä, että se toimii moitteetta tässä käyttöohjeessa kuvatulla tavalla.
• Varmista, että kaikki liikkuvat osat ovat kunnossa, oikein asennettu ja että ne pääsevät pyörimään vapaasti.
• Vahingoittuneet suojalaitteet tulee vaihtaa valtuutetussa huoltoliikkeessä, jos tässä käyttöohjeessa ei ole toisin sanottu.
• Vain valtuutettu sähköasentaja saa vaihtaa viallisen virtakytkimen.

• Älä käytä laitetta, jos sitä ei voi käynnistää ja sammuttaa virtakytkimellä.

• Ää käytä muita kuin tässä käyttöohjeessa nimettyjä tai valmistajan tai ostopaikan suosittelemia tarvikkeita. Loukkaantumisvaara.

• Laitteen saa korjata vain valtuutetussa huoltoliikkeessä.

- Laite on sitä koskevien turvallisuusvaatimusten mukainen. Kaikki korjaukset tulee tehdä valtuutetussa huoltollikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia. Näiden ohjeiden noudattamatta jättäminen saattaa johtaa vakavaan loukkaantumiseen.

1. Suojaa kuulosi.

- Käytä kuulosuojainta, kun käytät kompressoria.

1. Vahingoittunut virtajohto tai pistoke.

- Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltollikkeessä.

Räjähdysvaara.

• Älä koskaan käytä kompressoria tiloissa, joissa käsitellään tai säilytetään helposti syttyviä nesteitä, aineita tai kaasuja (esim. bensiini, liuottimet, nestekaasu).
• Älä käynnistä tai sammuta kompressoria virtajohdolla, käytä aina virtakytkintä.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäilö ilmasta ennen huoltoa tai puhdistamista.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin siirtämistä.
• Varmista, että virtajohto ei joudu kosketuksiin kuumien pintojen, öljyn tai terävien reunojen kanssa.
• Älä vedä kompressoria virtajohdosta tai liitetyistä letkuista. Siirrä kompressoria vain kahvasta.
• Varmista, että liitettyjen työkalujen ja letkujen kapasiteetti ei ole matalampi kuin kompressorin ja että ne on liitetty oikein.
• Kompressoria saa käyttää vain hyvin ilmastoiduissa tiloissa, joiden lämpötila on 5–40 °C.
• Älä altista kompressoria vedelle tai muille nesteille.

Loukkaantumisvaara

• Älä käytä kompressoria, jos painesäiliö on jollain tavoin vahingoittunut.
• Varmista, että kaikki paineilmaletkut ovat ehjiä ja vastaavat kompressorin kapasiteettia.
• Vaurioituneet paineilmaletkut tulee vaihtaa, niitä ei saa yrittää korjata.
• Älä siirrä tai kuljeta kompressoria, kun säiliössä on painetta.
• Älä irrota liitäntöjä, kun säiliössä on painetta.
• Älä vahingoita tai muuta painesäiliötä tai kompressorin muita osia millään tavoin.
• Älä suuntaa paineilmasuutinta tai liitettyä työkalua ihmisiä tai eläimiä kohti.
• Älä käytä paineilmaa sinun tai toisen henkilön päällä olevien vaatteiden puhdistamiseen.
• Älä työnnä sormia tai vieraita esineitä kompressorin kotelon sisäpuolelle.

Vaarallinen sähköinen jännite!

• Kompressorin saa liittää ainoastaan maadoitettuun, vikavirtasuojakytkimellä (RCD, laukeamisvirta 30 mA) suojattuun seinäpistorasiaan (230 V, 50/60 Hz).
• Liitä pistoke sellaiseen pistorasiaan, josta saat sen nopeasti irti tarvittaessa.

Palovammavaara

- Kompressorin osat voivat kuumentua käytön aikana. Kosketa käytön aikana vain kahvaa ja virtakytkintä.

Omaisuusvahinkojen vaara

• Sijoita kompressori tasaiselle, kuivalle ja vakaalle alustalle helposti saavutettavaan paikkaan. Älä sijoita kompressoria reunalle, josta se voi pudota.
• Varmista, että kompressorin ilmanvaihto on riittävä. Sijoita laite vähintään 1 metrin etäisyydelle ympäröivistä pinnoista.
• Sijoita kompressori siten, että se ei pääse liikkumaan käytön aikana.
• Kompressorin tulee seistä omilla jaloillaan käytön aikana.
• Älä sijoita kompressoria kuumien pintojen läheisyyteen.
• Henkilöt (mukaan lukien lapset), joilla on fyysisiä tai psyykkisiä rajoitteita tai joilla ei ole riittävästi kokemusta tai taitoja laitteen käyttöön, eivät saa käyttää laitetta ilman valvontaa tai ohjausta.
• Älä anna lasten leikkiä laitteella.

Symbolit

Lue käyttöohje huolellisesti.

Käytä kuulosuojaimia.

Sähköiskuvaara.

Yksikkö on kauko-ohjattu ja voi käynnistyä ilman varoitusta.

Älä sammuta kompressoria päävirtakytkimestä tai irrottamalla pistoke pistorasiasta. Sammuta kompressori aina ON/OFF-painikkeella.

Varoitus! Kuumia pintoja!

Melutaso (LwA) enintään 90,6 dB.

Vakuutus yhdenmukaisuudesta.

Tuotekuvaus

Kompressori muodostaa paineilmaa, joka johdetaan painesäiliöön. Kun ilmanpaine saavuttaa säiliössä maksimipaineen, painekytkin sammuttaa kompressorin sähkömoottorin. Samalla kompressorin ilma pääsee ulos. Näin paine pienenee, jotta kompressori voi käynnistyä uudelleen, kun säiliön paine laskee minimipaineen alle. Varoventtiili säätelee säiliön painetta ja päästää ilmaa ulos, jos painekytkin ei toimi.

Näin turvaventtiili toimii

Turvaventtiili on yksinkertainen mutta erittäin tärkeä osa kompressoria. Jos säiliön suurin sallittu ilmanpaine ylittyy, turvaventtiili aukeaa automaattisesti ja päästää ilmaa ulos, kunnes paine laskee. Varmista säännöllisesti, että turvaventtiili toimii. Varmistus tehdään silloin, kun säiliössä on painetta. Kierrä turvaventtiilin yläosaa vastapäivään, kunnes venttiili aukeaa ja ilma pääsee ulos.

Painikkeet ja toiminnot

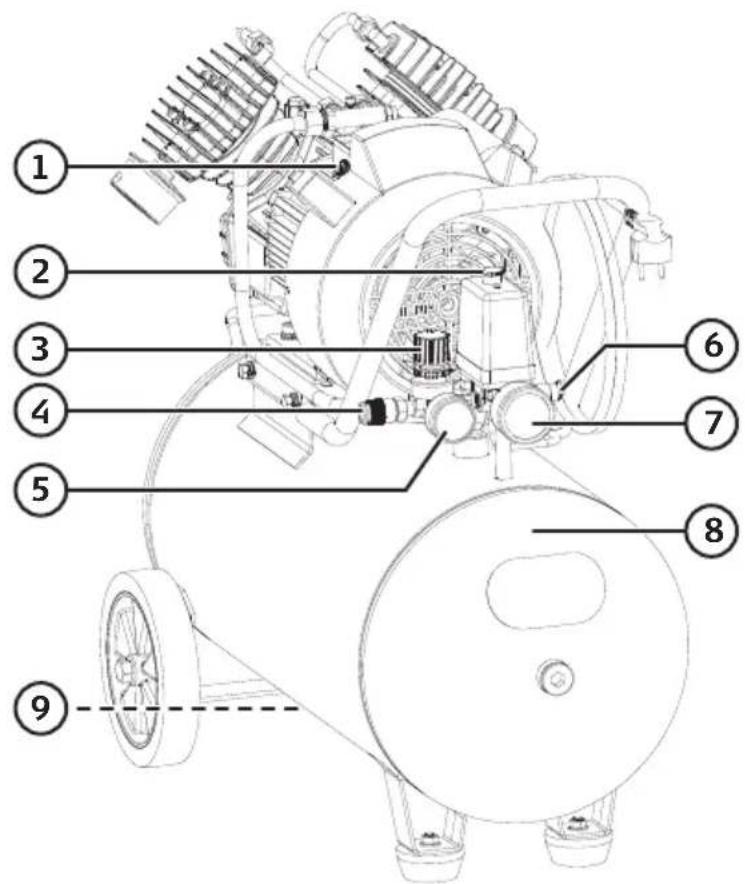

1. Moottorisuoja
2. [ON/OFF]
3. Säätöventtiili (työpaineen säätö)
4. Lähtöilma-aukko
5. Painemittari työpaine
6. Turvaventtiili
7. Painemittari säiliö
8. Painesäiliö
9. Tyhjennyshana (painesäiliön alla)

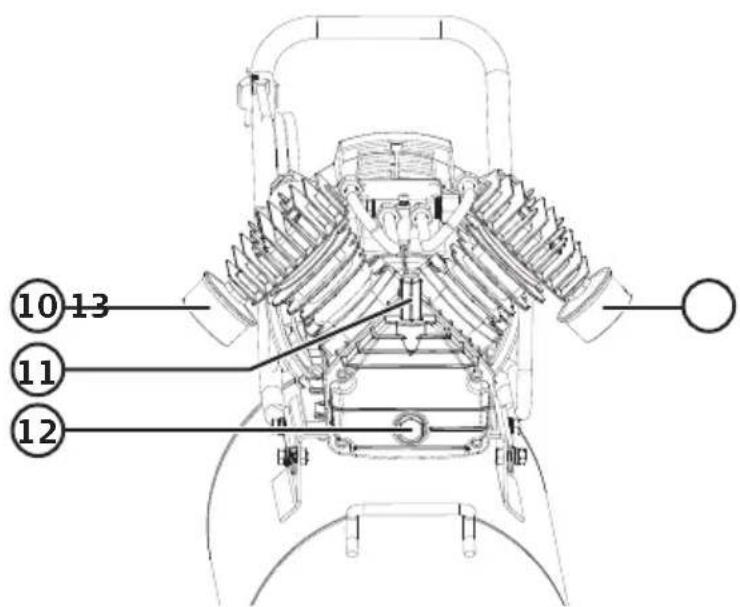

1. Ilmansuodatin
2. Öljyntäyttö
3. Öljytason näyttö
4. Ilmansuodatin

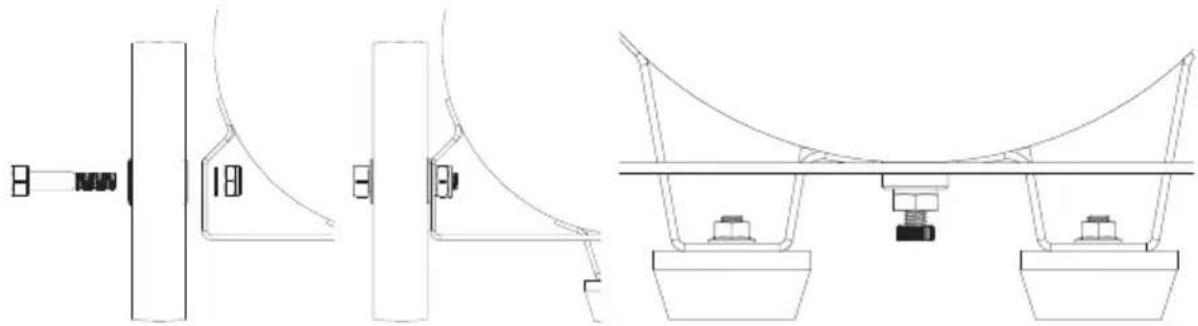

1. Asenna pyörät ja kumijalat painesäiliöön.

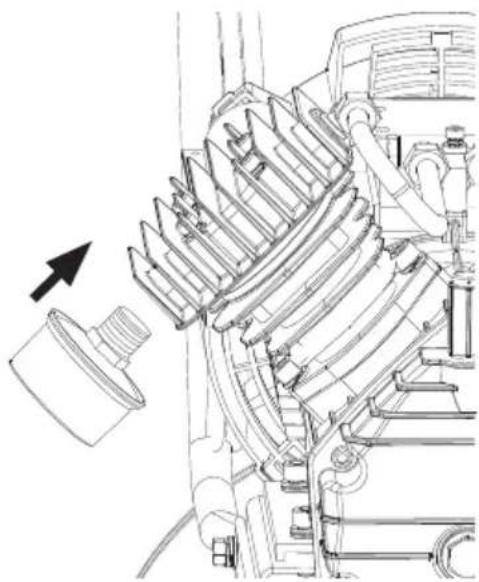

1. Asenna kompressoriin ilmansuodattimet.
2. Sijoita kompressori puhtaaseen, kuivaan ja hyvin ilmastoituun paikkaan.
3. Varmista, että kompressori seisoo tukevasti eikä pääse kaatumaan.
4. Varmista, että öljymäärä on tarkistusikkunan (12) punaisen ympyrän sisällä.
5. Liitä virtajohto 230 V:n pistorasiaan.

Huom.!

Ennen ensimmäistä käyttökertaa: Avaa painesäiliön pohjalla oleva tyhjennyshana (9), käynnistä kompressori vetämällä ON/OFF-painike suoraan ylös ja anna kompressorin käydä 10 minuutin ajan, jotta kaikki osat tulee voideltua kunnolla. Sulje tyhjennyshana.

1. Tarkista öljymäärä tarkistusikkunasta (12).
2. Liitä haluamasi työkalu, kuten puhalluspistooli, maaliruisku tai ilmantäyttölaite.
3. Lue tarvittaessa kompressoriin liitetyn työkalun käyttöohje ja säädä suositeltu työpaine säätöventtiillä (3).
4. Käytä kompressoriöljyä SAE 30 yli +10 °C:n lämpötiloissa.
5. Käytä kompressoriöljä SAE 10 alle +10 °C:n lämpötiloissa.

Käytön jälkeen

Poista paine säiliöstä kiertämällä turvaventtiili auki ennen liitetyn tarvikkeen irrottamista.

1. Sammuta kompressori ja irrota pistoke pistorasiasta.
2. Poista paine kompressorista kiertämällä turvaventtiili auki.

Moottorisuoja

Jos moottorisuoja on lauennut, on moottori ollut jostain syystä ylikuormittunut.

Moottorisuojan lauetessa moottorisuojassa oleva painike (1) ponnahtaa ulospäin muutaman millimetrin. Moottorisuoja palautetaan painamalla painike takaisin sisään.

Moottorisuojan laukeamisen syynä saattaa olla esim. pitkistä jatkojohdoista johtuva jännitehäviö, matala lämpötila (ongelmia voi syntyä, kun lämpötila laskee alle 10 asteen) tai se, että suojan päälle- tai poiskytkentä on tapahtunut muuten kuin virtakytkintä painamalla (esim. sähkökatkos).

Puhdistaminen ja huolto

• Vaihda kompressorin öljy ensimmäisen kerran 10 käyttötunnin jälkeen.
• Vaihda öljy ja puhdista ilmansuodatin aina 120 tunnin käytön jälkeen. Tarkista samalla turvaventtiili ja painemittarit.
• Tarkista turvaventtiili säännöllisesti kiertämällä se auki. Jos turvaventtiili toimii (ja säiliössä on painetta), ilma sihisee ulos turvaventtiilistä.
• Tarkista säiliön sisä- ja ulkopuoli silmämääräisesti vähintään kerran vuodessa korroosion varalta. Säiliön materiaalin paksuus ei saa olla alle 2 mm.
• Turvaventtiiliä ei saa muuttaa tai tukkia.
• Varmista säännöllisesti, että öljyntäyttöaukon kannen (11) tuuletusaukko ei ole peitossa tai tukossa.
• Varmista säännöllisesti, että kiinnityspultit, jotka pitävät kompressorin säiliötä vasten, ovat kunnolla kiristetyt.
• Poista säännöllisesti mahdollinen kondenssivesi laitteesta avaamalla tyhjennyshana. Poista paine kompressorista kiertämällä turvaventtiili auki ja anna laitteen jäähtyä kokonaan, ennen kuin avaat tyhjennyshanan.
• Älä käytä kompressorin tai säiliön puhdistamiseen liuottimia tai syttyviä nesteitä.
• Jos kompressori on pitkään käyttämättä, irrota pistoke pistorasiasta, poista paine säiliöstä avaamalla turvaventtiili ja tyhjennä säiliö tyhjennysventtiillitä (9).

Öljynvaihto

1. Sammuta kompressori ja irrota pistoke pistorasiasta. Poista paine kompressorista kiertämällä turvaventtiili auki.
2. Irrota öljyntäyttöaukon kansi (11).
3. Kallista kompressoria niin, että öljy pääsee virtaamaan täyttöaukosta sopivaan astiaan.
4. Anna öljyn valua ulos kompressorista.
5. Lisää uutta öljyä niin, että sitä on tarkistusikkunan keskiosaan saakka. Kiinnitä öljyntäyttöaukon kansi takaisin paikalleen.

Tilavuus noin 1 dl.

• Käytä kompressoriöljyä SAE 30, kun lämpötila on yli +10 °C.
• Käytä kompressoriöljyä SAE 10, kun lämpötila on alle +10 °C.

Kompressoriöljy on suunniteltu kompressoreille. Se ei esimerkiksi vaahtoa. Kompressoriöljyn sijasta voidaan käyttää myös SAE 10-30-moottoriöljyä.

Vianhakutaulukko

Kompressori ei käynnisty.	Tarkista, että virtajohto on pistorasiassa.Tarkasta, että pistorasiassa on virtaa.Tarkista, onko moottorisuoja lauennut. Jos se on lauennut, palautus tapahtuu painamalla moottorisuojapainiketta (1).Tarkasta, ettei virtajohto ole vahingoittunut.
Kompressori tärisee voimakkaasti tai pitää epänormaalia ääntä.	Tarkista, että kaikki kiinnityspultit, jotka pitävät kompressorin tankkia vasten, on kiristetty kunnolla.Tarkista kaikki muut kiinnikkeet ja liitännät.
Kompressori ei muodosta säiliöön painetta ja/tai työpaine on liian matala.	Tarkista, ettei varoventtiili vuoda.Tarkista, ettei tyhjennyshana vuoda.Tarkista, etteivät mitkään letkut ja liitännät vuoda.Tarkista, ettei suodatin ole tukossa.
Kompressori kuluttaa liikaa öljyä.	Kompressorissa on liikaa öljyä.Öljyntäyttöaukon kannen tuuletusreiät ovat tukossa.

Kierrättäminen

Tämä symboli tarkoittaa, että laitetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi laite tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä laite käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa laite kierrätetään vastuullisella tavalla.

Verkkoliitäntä 230 V, 50 Hz

Moottorin teho 2200 W/3 hv

Kierrosluku 2800 kierr./min

Tuotto vastapaineella(6 baaria) 180 l/min

Suurin työpaine 10 baaria

Melutaso LpA = 70,3 dB(A), KpA = 1,75 dB(A)

LwA = 90,6 dB(A), KwA = 1,75 dB(A)

Tuotto ilman vastapainetta 360 l/min

Säiliö 50 l

Mitat (P × L × K) 76 × 40 × 65,5 cm

Paino 47 kg

EG-försäkran om överensstämmelse / Egenerklæring / EY-vaatimustenmukaisuusvakuutus

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B,

00100 HELSINKI

United Kingdom

Internet

www.clasohlson.co.uk
