Tuotetyyppi	Ilmakompressori
Merkki	Cocraft
Malli	HI 678-C
Virtalähde	Sähkö (230 V, 50 Hz)
Moottorin teho	1,5 HP (1100 W)
Maksimipaine	8 bar (116 psi)
Säiliön tilavuus	6 L
Ilman siirto	120 l/min
Vapaa ilman virtaus	90 l/min
Äänitaso	78 dB(A)
Mitat (P x L x K)	40 x 30 x 35 cm
Paino	8,5 kg
Voitelu	Öljytön (huoltovapaa)
Turvaominaisuudet	Paineenpoistoventtiili, ylikuumenemissuoja
Painesäädin	Säädettävä mittarilla
Pikaliitin	1/4" BSP
Mukana tulevat lisävarusteet	Ilmaletku (5 m), rengastäyttö, puhalluspistooli
Käyttölämpötila	5 °C - 40 °C
Suojausluokka	IP20

Usein kysytyt kysymykset - HI 678-C Cocraft

Minkä tyyppistä öljyä Cocraft HI 678-C -kompressori vaatii?

Cocraft HI 678-C on öljytön kompressori, eli se ei vaadi öljyä. Se on huoltovapaa ja sopii satunnaiseen käyttöön.

Kuinka säädän painetta tässä kompressorissa?

Käännä painesäätimen nuppia myötäpäivään lisätäksesi painetta ja vastapäivään vähentääksesi. Nykyinen paine näkyy lähtöpaineen mittarissa.

Voinko käyttää kompressoria maalaamiseen?

Kyllä, mutta varmista, että sinulla on sopiva ilmansuodatin/säädin kosteuden poistamiseksi. Kompressorin virtausnopeus riittää pienille ruiskupistooleille.

Kuinka usein säiliö tulisi tyhjentää?

Tyhjennä säiliö päivittäin käytön jälkeen ruosteen ja kosteuden kertymisen estämiseksi. Avaa tyhjennysventtiili säiliön pohjassa.

Mikä on säiliön enimmäispaine?

Enimmäispaine on 8 bar (116 psi). Varmuusventtiili vapauttaa ylipaineen, jos se ylittää tämän rajan.

Miksi kompressori ei käynnisty?

Tarkista, että virtajohto on kytketty, päälle/pois-kytkin on päällä, ja ylikuumenemissuoja ei ole lauennut (nollaa odottamalla 5 minuuttia). Jos säiliön paine on yli käynnistyspaineen, se ei käynnisty.

Voinko jättää kompressorin paineistettuna, kun se ei ole käytössä?

On suositeltavaa vapauttaa paine käytön jälkeen sammuttamalla laite ja avaamalla tyhjennysventtiili. Tämä pidentää tiivisteiden käyttöikää.

Minkä kokoinen ilmaletku sopii ulostuloon?

Ulostulossa on 1/4" BSP-pikaliitin. Voit kiinnittää yhteensopivan letkun tai käyttää sovitinta.

Kuinka äänekäs kompressori on käytön aikana?

Äänitaso on noin 78 dB(A), mikä on verrattavissa imuriin. Käytä kuulosuojaimia laitteen lähellä.

Mistä löydän varaosia?

Varaosia, kuten ilmansuodattimia, painekytkimiä ja venttiilejä, on saatavana Cocraft-valtuutetuilta jälleenmyyjiltä tai verkosta. Katso osaluettelo käyttöohjeesta.

KÄYTTÖOHJE HI 678-C Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Mutterinväännin 1/2"

Tuotenro 41-1423 Malli 11DIW1202

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstija kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus! Lue käyttöohjeet huolellisesti ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Käyttöohjeen noudattamatta jättäminen saattaa johtaa vakaviin henkilövahinkoihin.

Varoitus! Suositeltua enimmäispainetta (6,3 bar, 90 psi) ei saa ylittää. Liian kova paine saattaa aiheuttaa mutterinvääntimen räjähtämisen, mikä voi johtaa vakaviin henkilövahinkoihin tai kuolemaan.

a) Irrota mutterinväännin ilmaletkusta ennen huoltoa ja työkalujen ja tarvikkeiden vaihtoa sekä silloin, kun mutterinväännintä ei käytetä.
b) Käytä aina suojalaseja ja kuulosuojaimia kun käytät mutterinväännintä.
c) Älä paina liipaisimesta samalla kun liität ilmaletkun.
d) Käytä ainoastaan paineilmakäyttöisille työkaluille tarkoitettuja tarvikkeita ja liittimiä. Varoitus! Käytä ainoastaan mutterinvääntimille tarkoitettuja voimahylsyjä. Älä käytä käsityökaluille tarkoitettuja tavallisia hylsyjä äläkä kuluneita tai vahingoittuneita tarvikkeita.
e) Älä paina liipaisimesta, ennen kuin hylsy on liitetty mutteriin tai ruuviin. Hylsyn/työkalun tulee olla kunnolla kiinni.
f) Varmista ennen mutterinvääntimen käyttämistä, että kaikki liitännät ovat kunnolla kiinni ja että ilmaletkut eivät ole vahingoittuneet.
g) Varoitus! Irrota paineilmaletku ennen hylsyn/työkalun irrottamista tai laitteen huoltoa.
h) Työkalua ja sen tarvikkeita ei saa muuttaa millään tavalla.

Työskentelyalueen vaarat

a) Huolehdi työskentelyalueen siisteydestä ja riittävästä valaistuksesta.
b) Vakavien onnettomuuksien ja kuolemaan johtavien onnettomuuksien syynä on yleensä liukastuminen, kompastuminen tai kaatuminen.
c) Varmista tasapainoinen työasento.

d) Yksipuoliset liikkeet, epämukavat asennot ja tärinä saattavat vaikuttaa haitallisesti käsiin.
e) Kova ääni saattaa aiheuttaa pysyviä kuulovaurioita. Käytä aina kuulosuojaimia.
f) Vältä pölyn hengittämistä, sillä pöly on terveydelle vaarallista.
g) Varmista, että ihmiset ja eläimet ovat riittävän etäällä työkalusta sen käytön aikana.
h) Tätä työkalua ei saa käyttää räjähtävien materiaalien läheisyydessä eikä sitä ole eristetty niin, että sillä voi koskettaa virtalähteitä.

Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun käytät paineilmalla toimivaa käsityökalua. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä laitteen tahatonta käynnistystä. Älä pidä sormea liipaisimella, kun liität paineilmaletkun tai vaihdat hylsyn.
d) Älä kurota liian kauas. Varmista, että seisot tukevasti ja tasapainossa työn jokaisessa vaiheessa. Näin hallitset laitteen paremmin yllättävissä tilanteissa.
e) Käytä tarkoituksenmukaisia vaatteita. Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua mutterinvääntimen liikkuviin osiin ja aiheuttaa henkilövahinkoja.
f) Jos työskentelyssä syntyy pölyä, käytä pölynpoistolaitteita.
g) Pidä kiinni laitteen eristetyistä otepinnoista, jos työkalu voi osua piilossa oleviin jännitteisiin kohteisiin. Laitteen metalliosat voivat jännitteiseen kohteeseen osuessaan johtaa sähköä ja aiheuttaa käyttäjälle sähköiskun.
h) Vältä suoraa kontaktia varusteisiin käytön aikana ja sen jälkeen.

Sinkoilevien esineiden aiheuttamat vaarat

a) Työkappaleen, varusteiden tai asennetun työkalun osat saattavat singota suurella nopeudella.
b) Käytä aina iskunkestäviä suojalaseja, kun työskentelet mutterinvääntimellä. Valitse sopivat suojalasit, jotka suojaavat riittävästi työn jokaisessa vaiheessa.
c) Varmista, että työkappale on kunnolla kiinni.

Tarttumisen vaara

a) Löysien vaatteiden, hiusten, korujen tai käsineiden juuttuminen koneeseen saattaa aiheuttaa vakavan onnettomuuden, kuten tukehtumisen tai hiusten irtoamisen.
b) Käsineet saattavat juuttua pyörivään työkaluun ja aiheuttaa vakavan loukkaantumisen.
c) Kumipintaiset tai metallivahvistetut käsineet saattavat juuttua pyöriviin hylsyihin ja pidentimiin.
d) Älä käytä huonosti istuvia tai kuluneita käsineitä.
e) Älä pidä kiinni karasta, hylsystä tai pidentimestä.
f) Pidä kädet loitolla pyörivästä karasta.

Kuvakkeiden selitykset

Lue käyttöohje huolellisesti ennen käyttöä.

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

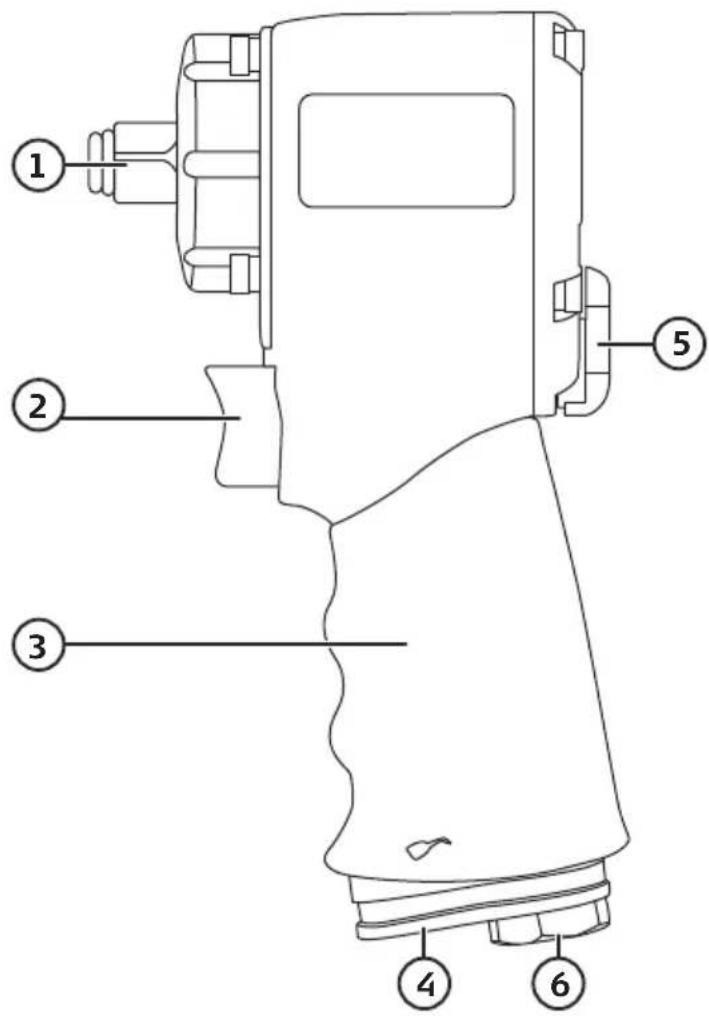

Tuotekuvaus

1. Hylsyn kiinnike 12 "
2. Liipaisin
3. Kahva
4. Ilman ulostuloaukko
5. Toiminnonvalitsin
6. Ilmaliitäntä

1. Irrota mahdollinen kuljetustulppa ilmaliitännästä (6).

1. Ruuvaa mukana tuleva nippa kiinni ilmaliitäntään. Käytä esim. kierteentiivistysteippiä, jotta liitännästä tulee ilmatiivis.

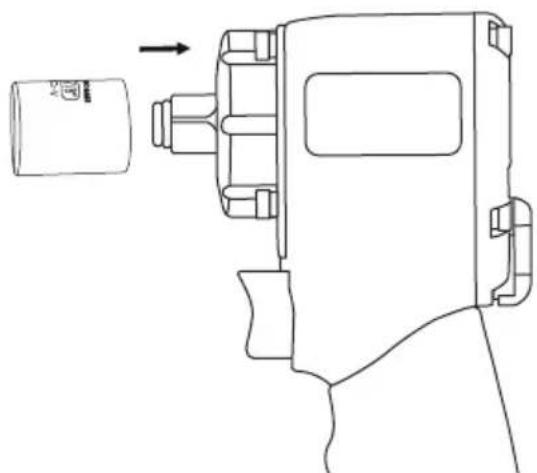

1. Paina hylsy kiinnikkeeseen (1). Käytä vain ehjiä voimahylsyjä.

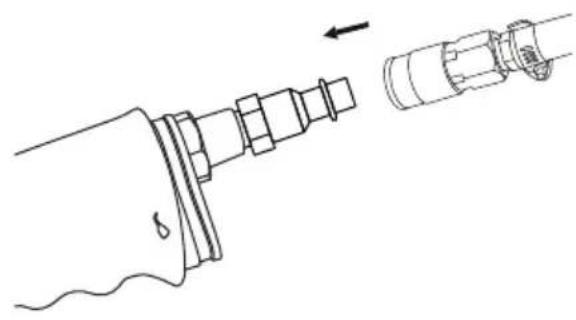

1. Liitä ilmaletkun pikaliitin mutterinvääntimen nippaan.

Laitteen liittäminen paineilmaletkuun

a) Laite tulee liittää paineilmajärjestelmään, jonka työpaine on 6,3 baaria (90 psi), ja joka antaa puhdasta, suodatettua ja kuivaa ilmaa. Varoitus! Liian kova paine lyhentää laitteen käyttöikää ja saattaa johtaa vakaviin henkilövahinkoihin.
b) Liitä työkaluun paineilmaletku.
c) Asenna pikaliitin letkuun ja sopiva liitin työkaluun. Älä asenna työkaluun pikaliitintä, sillä tässä tapauksessa työkalussa on painetta, vaikka ilmaletku on irrotettu.
d) Jotta työkalun täysi kapasiteetti saadaan hyödynnettyä, kompressorin vähimmäisilmanpainen tulee vastata ilmanpainetyökalun ilmoitettua ilmanpainen kulutusta.
e) Käytä letkuja, joiden koko ja pituus ovat suositusten mukaisia. Älä liitä työkalua kompressoriin ilman sammutusventtiiliä, joka on helppokäyttöinen ja helppopääsyisessä paikassa.
f) Tyhjennä kompressorisäiliöön ja letkuihin kertyvä kondenssivesi säännöllisesti, jotta vesi ei pääse paineilmajärjestelmään. Vesi saattaa jäätyä letkuihin tai aiheuttaa työkalun ruostumisen.

Moottorin ja iskumekanismin voitelu

Moottori ja iskumekanismi on voideltu tehtaalla, mutta niitä voi olla tarpeen voidella lisää, jos mutterinväännintä käytetään päivittäin. Lisää 4–5 tippaa paineilmakäyttöisille työkaluille ja laitteille tarkoitettua öljyä suoraan työkalun ilmanippaan, ennen kuin liität ilmaletkun. Toista 3–4 käyttötunnin välein.

Kerää ylimääräinen öljy käynnistämällä laite ja pitämällä liinaa ilman ulostuloaukon päällä.

Mutterien/ruuvien irrottaminen

1. Kiinnitä mutterinvääntimen kiinnikkeeseen (1) 6-kulmainen hylsy, joka sopii tarkalleen irrotettavaan mutteriin/ruuviin.
2. Paina hylsy sen mutterin/ruuvin päälle, jonka haluat irrottaa.
3. Pidä mutterinväännin vakaana pitämällä toisella kädellä kiinni kahvasta (3).

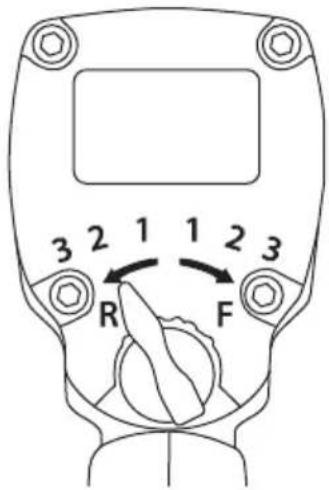

4. Käännä kytkin vasemmalle taka-asentoon (R) ja valitse iskuvoimaksi 1, 2 tai 3 (matala-keskitaso-korkea). Valitse aina ensin 1 ja lisää voimaa tarvittaessa.
5. Paina liipaisin (2).

Huom.! Älä käytä mutterinväännintä yli 15 sekuntia samaan suuntaan, jos mutteri/ruuvi ei irtoa. Jos mutteri/ruuvi ei irtoa:

• Vaihda pyörimissuuntaa kytkimellä ja käytä mutterinväännintä muutama sekunti toiseen suuntaan.
• Vaihda pyörimissuunta takaisin alkuperäiseen pyörimissuuntaan.

Mutterien/ruuvien kiristäminen

Huom.!

• Ruuveja/muttereita kiristettäessä tulee hylsyn ja mutterinvääntimen väliin asentaa momenttisauva (myydään erikseen), jossa oikea kiristysmomentti. Muuten mutteri/ruuvi saattaa kiristyä liikaa ja vahingoittaa materiaalia, johon se kiinnitetään.

• Auton renkaita asennettaessa/kiristettäessä tulee tehdä tarkastuskiristys momenttiavaimella.

• Kierrä muttereita/ruuveja kiinni käsin vähintään 3 kierrosta, jotta ne eivät mene väärille kierteille ja vahingoitu.

• Kiinnitä mutterinvääntimen kiinnikkeeseen (1) 6-kulmainen hylsy, joka sopii tarkalleen irrotettavaan mutteriin/ruuviin.
• Paina hylsy sen mutterin/ruuvin päälle, jonka haluat irrottaa.
• Pidä mutterinväännin vakaana pitämällä toisella kädellä kiinni kahvasta (3).
• Käännä kytkin oikealle etuasentoon (F) ja valitse iskuvoima 1, 2 tai 3 (matalakeskitaso-korkea). Valitse aina ensin 1 ja lisää voimaa tarvittaessa.
• Paina liipaisin ja päästä se sitten, kun mutteri/ruuvi on kiristetty.

Huom.! Asennuksen/kiristämisen jälkeen tulee tehdä tarkastuskiristys momenttiavaimella.

Vianhaku

Mutterinväännin pyörittää heikosti tai ei ollenkaan.	Työkalua ei ole voideltu. Voitele työkalu sopivalla öljyllä, katso kohta Voitelu.
	Ilmanpaine on alhainen. Säädä paineensäätimestä kompressorin paineeksi 90 psi/6,3 baaria.
	Toiminnonvalitsin on väärässä asennossa.
	Paine laskee. Liian pitkä tai halkaisijaltaan liian pieni letku aiheuttaa painehäviötä. Tarkista ja vaihda lyhyempään/isompaan paineilmaletkuun.
	Ilmamoottorin lavat ovat kuluneet.
	Ulostuloaukosta tulee vettä tai roiskeita.
	Jos mutterinväännin on pitkään käyttämättä, ilmamoottorin lavat saattavat juuttua kiinni.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Hylsyn kiinnike 12 "

Suurin vääntömomentti 678 Nm

Suurin kierrosluku 10000 kierr./min

Suurin ilmanpaine 6,3 baaria

Ilmankulutus 200 l/min

Tärinä 2,8 m/s²

Melutaso 94 dBA

Ilmaliitäntä 1/4"

Liitäntäletkun sisähalkaisija <∅ 9,5 mm

Pituus 9,9 cm

Paino 1,4 kg

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
