HC 503-V - Kompressori Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmakompressori
Merkki	Cocraft
Malli	HC 503-V (EZ-3050V/10-L)
Nimellisjännite	220-240 V AC, 50 Hz
Moottorin teho	2.2 kW
Kuormittamaton nopeus	2850 min⁻¹
Ilman siirtymä	354 L/min
Vapaa ilmanvirtaus (6 bar)	187 L/min
Maksimityöpaine	10 bar
Ilmasäiliön tilavuus	50 L
Melutaso (äänenpaine)	74.7 dB(A) (KpA=3 dB)
Melutaso (ääniteho)	94.7 dB(A) (KwA=3 dB)
Käyttölämpötila	+5°C to +40°C
Varastointilämpötila	+5°C to +40°C
Mitat (P × L × K)	76 × 41 × 64 cm
Paino	40 kg
Öljymäärä	n. 400 ml (SAE 30 tai ISO 68)
Ensimmäinen öljynvaihto	10 käyttötunnin jälkeen
Säännöllinen öljynvaihtoväli	120 tunnin välein
Ilmansuodattimen puhdistusväli	120 tunnin välein
Turvaominaisuudet	Painekytkin, varoventtiili, moottorin ylikuormitussuoja
Mukana tulevat varusteet	Pyörät, kumijalat, ilmansuodatin

Usein kysytyt kysymykset - HC 503-V Cocraft

Minkä tyyppistä öljyä minun tulisi käyttää Cocraft HC 503-V -kompressorissa?

Käytä ilmakompressoreille sopivaa öljyä, kuten SAE 30 tai ISO 68. Jos ei ole saatavilla, SAE 10-30 moottoriöljyä voidaan käyttää korvaavana.

Kuinka vaihdan öljyn kompressorissa?

Sammuta ja irrota kompressori pistorasiasta. Poista öljyntäyttökorkki, kallista kompressoria öljyn valuttamiseksi astiaan. Täytä noin 400 ml uudella öljyllä, kunnes taso on öljyikkunan keskellä. Aseta korkki takaisin.

Mitä huoltoa vaaditaan ensimmäisen käytön jälkeen?

10 ensimmäisen käyttötunnin jälkeen vaihda öljy. Tämän jälkeen vaihda öljy ja puhdista ilmansuodatin 120 tunnin välein. Tarkista myös varoventtiili ja painemittarit.

Kuinka testaan varoventtiilin?

Kierrä ylimmäinen mutteri löysäksi, vedä se ulos venttiilin avaamiseksi. Jos se toimii oikein, ilmaa vuotaa ulos. Kiristä mutteri testauksen jälkeen.

Mitä teen, jos kompressori ei käynnisty?

Tarkista, onko se kytketty toimivaan pistorasiaan. Jos moottorin ylikuormitussuoja on lauennut, nollaa se painamalla nollauspainiketta (kohta 1). Tarkista vaurioitunut virtajohto.

Kuinka tyhjennän kondenssiveden ilmasäiliöstä?

Avaa tyhjennyshana (kohta 6) säiliön pohjasta kosteuden poistamiseksi. Tee tästä tapa säännöllisesti.

Miksi paine nousee hitaasti tai ei ollenkaan?

Tarkista vuodot varoventtiilistä, tyhjennyshanasta ja letkuliitännöistä. Varmista, ettei ilmansuodatin ole tukossa. Tarkista myös, ettei varoventtiili vuoda.

Mitä turvatoimia minun tulisi noudattaa käyttäessäni kompressoria?

Käytä aina kuulosuojaimia ja suojalaseja. Älä koskaan suuntaa paineilmaa ihmisiin. Käytä ON/OFF-painiketta sammutukseen, älä koskaan vedä pistokkeesta. Irrota pistorasiasta ennen huoltoa.

Voinko käyttää jatkojohtoa kompressorin kanssa?

Pitkät jatkojohdot voivat aiheuttaa jännitehäviöitä ja laukaista ylikuormitussuojan. Tarvittaessa käytä raskasta johtoa, joka sopii teholuokitukselle.

Kuinka puhdistan ilmansuodattimen?

Irrota ilmansuodatin (kohta 2) ja puhdista se sopivalla liuottimella tai vaihda se, jos se on tukossa. Älä käytä syttyviä nesteitä.

KÄYTTÖOHJE HC 503-V Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Kompressoria käytettäessä tulee aina käyttää suojalaseja ja kuulosuojaimia.
• Vältä sähköiskuja! Vältä koskettamasta maadoitettuja esineitä, kuten vesijohtoja ja lämpöpattereita.
• Käytä pölyävissä töissä suojanaamaria.
• Älä koskaan käytä laitetta tiloissa, joissa käsitellään tai säilytetään palonarkoja nesteitä tai kaasuja (esim. bensiini, liuottimet, nestekaasu).
• Älä sammuta tai käynnistä kompressoria virtajohdon avulla, käytä aina ON/OFF-painiketta.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin huoltoa.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin siirtämistä.
• Virtajohtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.
• Älä vedä kompressoria virtajohdosta tai kompressoriin liitetyistä letkuista. Siirrä kompressoria vain kahvasta nostamalla.
• Jos virtajohto on vahingoittunut, sen saa vaihtaa vain ammattilainen. Näin vältetään sähköiskut ja tulipalot.
• Varmista, että kompressoriin liitetyt työkalut ja johdot on liitetty oikein ja ettei niiden kapasiteetti ole kompressoria matalampi.
• Tuotetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää tuotetta ilman turvallisuudesta vastaavan henkilön antamia ohjeita.
• Älä anna lasten leikkiä tuotteella.
• Älä hitsaa painesäiliötä tai tee siihen muutoksia.
• Älä suuntaa paineilmaa itseäsi tai muita henkilöitä kohti.

Symbolit

Lue käyttöohje huolellisesti.

Käytä kuulosuojaimia.

Sähköiskuvaara.

Yksikkö on kauko-ohjattu ja voi käynnistyä ilman varoitusta.

Varoitus: Kuumia pintoja.

Älä sammuta kompressoria päävirtakytkimestä tai irrottamalla pistoke pistorasiasta. Sammuta kompressori aina ON/OFF-painikkeella.

Älä avaa venttiiliä ennen kuin ilmaletku on liitetty.

Tuotekuvaus

Kompressori muodostaa paineilmaa, joka johdetaan painesäiliöön. Kun ilmanpaine saavuttaa säiliössä maksimipaineen, painekytkin sammuttaa kompressorin sähkömoottorin. Samalla hetkellä kompressorin ilma pääsee ulos. Näin paine pienenee, jotta kompressori voi käynnistyä uudelleen, kun säiliön paine laskee minimipaineen alle. Varoventtiili säätelee säiliön painetta ja päästää ilmaa ulos, jos painekytkin ei toimi.

Painikkeet ja toiminnot

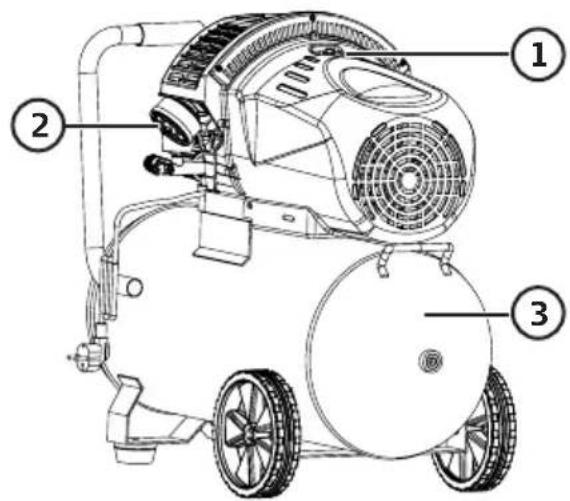

1. Moottorisuoja
2. Ilmansuodatin
3. Painesäiliö

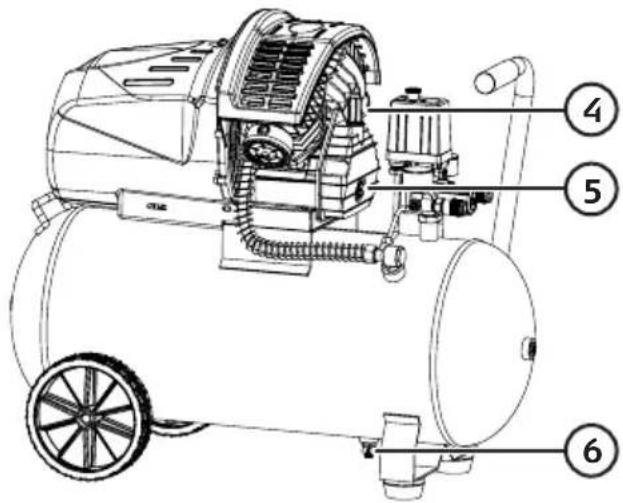

1. Öljyntäyttöaukko
2. Öljymäärän tarkistusikkuna
3. Tyhjennyshana

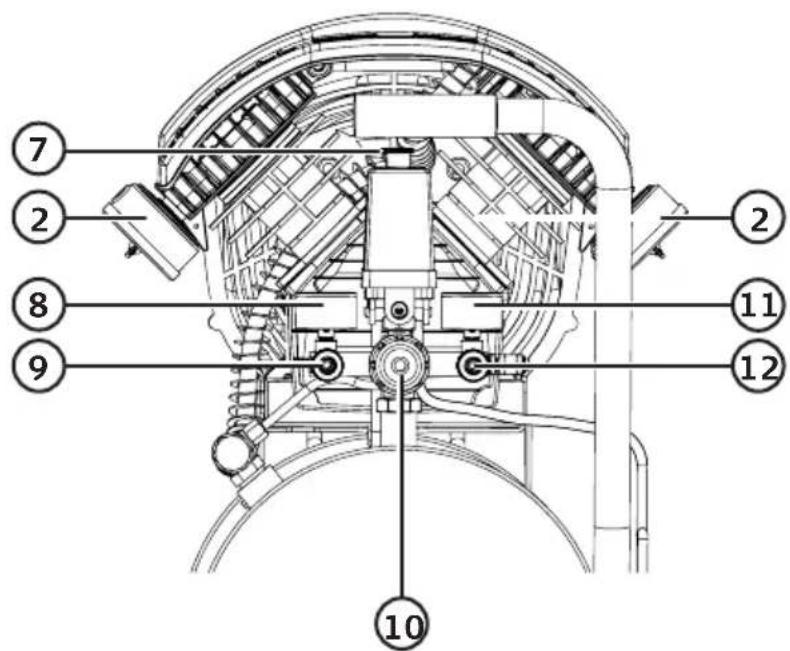

1. [ON/OFF]
2. Painemittari työpaine
3. Ilman ulostuloaukko
4. Säätöventtiili (työpaineen säätö)
5. Painemittari säiliö
6. Varoventtiili

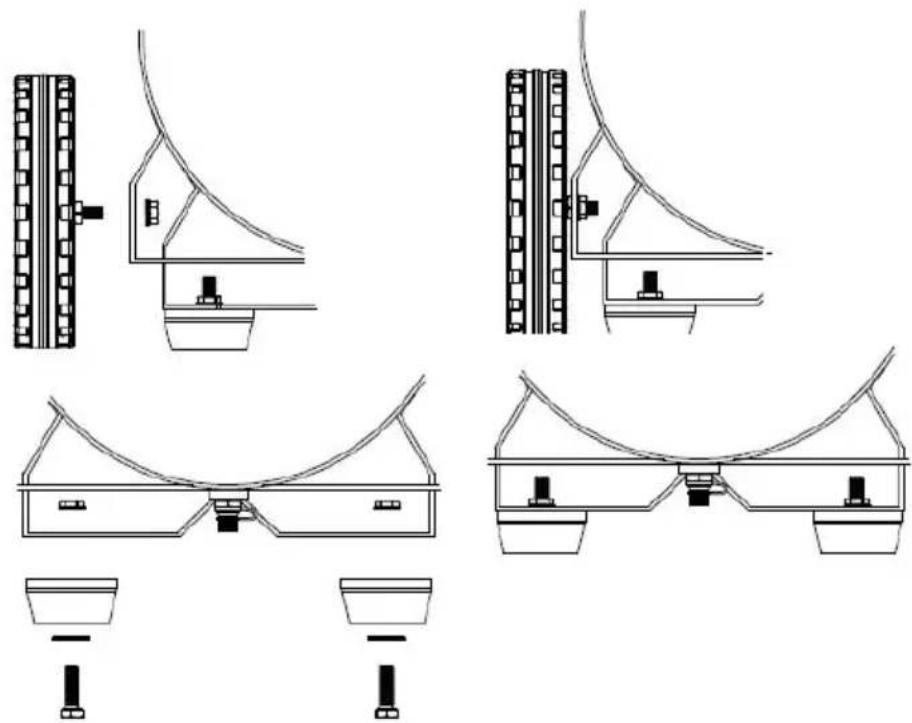

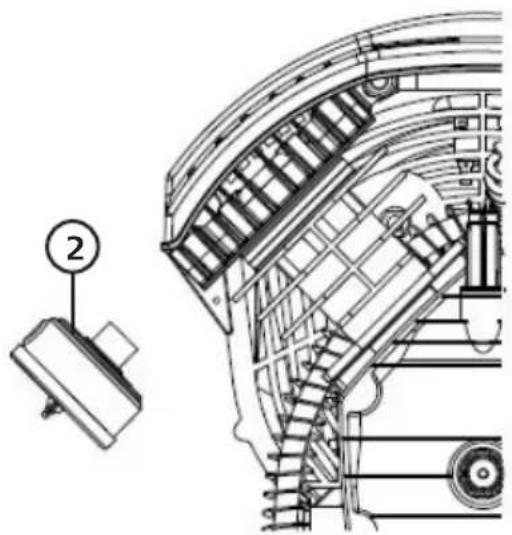

1. Asenna renkaat, kumijalat ja ilmansuodatin.

1. Jos öljyntäyttöaukossa (4) on kiinni kuljetuskansi, poista se ja käytä jatkossa oikeaa kantta.
2. Täytä öljyllä, noin 400 ml, ja kiinnitä aukkoon oikea kansi. Tarkista öljyn määrä tarkistusikkunasta (5).
3. Sijoita kompressori puhtaaseen, kuivaan ja hyvin ilmastoituun paikkaan.
4. Varmista, että kompressori seisoo tukevasti eikä pääse kaatumaan.
5. Varmista, että öljymäärä on tarkistusikkunan (5) punaisen ympyrän sisällä.
6. Liitä virtajohto 230 V:n pistorasiaan.

Ennen ensimmäistä käyttökertaa:

Avaa painesäiliön pohjassa oleva tyhjennyshana (6), käynnistä kompressori vetämällä ON/OFF-painike (7) suoraan ylös ja anna kompressorin käydä 10 minuutin ajan, jotta kaikki osat tulee voideltua kunnolla. Sulje sen jälkeen tyhjennyshana.

1. Tarkista öljymäärä tarkistusikkunasta (5).
2. Liitä haluamasi työkalu, kuten puhalluspistooli, maaliruisku tai ilmantäyttölaite.
3. Lue tarvittaessa kompressoriin liitetyn työkalun ohje ja säädä suositeltu työpaine säätöventtiilillä (10).
4. Kun työ on tehty ja kompressori sammutettu, päästä paine manuaalisesti ulos vetämällä varoventtiili (12) ulos.

Käytä kompressoriöljyä SAE 30, ISO 68 tai vastaavaa.

Moottorisuoja

• Jos moottorisuoja on lauennut, on moottori ollut jostain syystä ylikuormittunut.
• Moottorisuojan lauetessa moottorisuojassa oleva painike (1) ponnahtaa ulospäin muutaman millimetrin.
• Moottorisuoja palautetaan painamalla painike takaisin sisään. Moottorisuojan laukeamisen syynä saattaa olla esim. pitkistä jatkojohdoista johtuva jännitehäviö, matala lämpötila (ongelmia voi syntyä, kun lämpötila laskee alle 10 asteen) tai se, että suojan päälletai poiskytkentä on tapahtunut muuten kuin virtakytkintä painamalla (esim. sähkökatkos).

Huelto ja ylläpito

• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.
• Vaihda kompressorin öljy ensimmäisen kerran 10 käyttötunnin jälkeen.
• Vaihda öljy ja puhdista ilmansuodatin aina 120 tunnin käytön jälkeen. Tarkista samalla varoventtiili ja painemittarit.
• Tarkista varoventtiili kiertämällä ulompi osa irti ja vetämällä sitä sitten ulospäin niin, että jousitettu venttiili aukeaa. Jos varoventtiili toimii (ja säiliössä on painetta), ilma sihisee ulos varoventtiilistä. Kierrä ulompi osa uudelleen kiinni tarkistuksen jälkeen.
• Tarkista säiliön sisä- ja ulkopuoli silmämääräisesti vähintään kerran vuodessa korroosion varalta. Seinän paksuus ei saa olla alle 2 mm.
• Varoventtiiliä ei missään tapauksessa saa muokata tai tukkia.
• Varmista säännöllisesti, että öljyntäyttöaukon (4) kannen tuuletusaukko on auki.
• Varmista säännöllisesti, että kiinnityspultit, jotka pitävät kompressorin säiliötä vasten, on kunnolla kiristetty.
• Poista mahdollinen kondenssivesi säiliöstä säännöllisesti avaamalla tyhjennyshana (6).
• Älä käytä kompressorin tai säiliön puhdistamiseen liuottimia tai syttyviä nesteitä.
• Jos kompressori on pidempään käyttämättä, irrota virtajohto ja tyhjennä säiliö paineilmasta sekä kondenssivedestä hanaa (6) käyttämällä.

Öljyn vaihto

1. Sammuta kompressori ja irrota sen pistoke pistorasiasta ennen öljynvaihtoa.
2. Irrota öljyntäyttöaukon (4) kansi.
3. Kallista kompressoria niin, että öljy pääsee virtaamaan täyttöaukosta sopivaan astiaan.
4. Anna kaiken öljyn valua ulos kompressorista.
5. Lisää uutta öljyä niin, että sitä on tarkistusikkunan keskiosaan saakka. Kiinnitä öljyntäyttöau- kon kansi takaisin paikalleen.

- Öljyn määrä noin 400 ml (ei sisälly).

- Käytä kompressoriöljyä SAE 30, ISO 68 tai vastaavaa. Kompressoriöljy on suunniteltu kompressoreille. Se ei esimerkiksi vaahtoa. Kompressoriöljyn sijasta voidaan käyttää myös SAE 10–30 -moottoriöljyä.

Vianhakutaulukko

Kompressori ei käynnisty.	Tarkista, että virtajohto on pistorasiassa.Tarkasta, että pistorasiassa on virtaa.Tarkista, onko moottorisuoja lauennut. Jos se on lauennut, palautus tapahtuu painamalla moottorisuojapainiketta (1).Tarkasta, ettei virtajohto ole vahingoittunut.
Kompressori tärisee voimakkaasti tai pitää epänormaalia ääntä.	Tarkista, että kaikki kiinnityspultit, jotka pitävät kompressorin tankkia vasten, on kiristetty kunnolla.Tarkista kaikki muut kiinnikkeet ja liitännät.
Kompressori ei muodosta säiliöön painetta ja/tai työpaine on liian matala.	Tarkista, ettei varoventtiili vuoda.Tarkista, ettei tyhjennyshana vuoda.Tarkista, etteivät mitkään letkut ja liitännät vuoda.Tarkista, ettei suodatin ole tukossa.
Kompressori kuluttaa liikaa öljyä.	Kompressorissa on liikaa öljyä.Öljyntäyttöaukon kannen tuuletusreiät ovat tukossa.

Kierrättäminen

Tämä symboli tarkoittaa, että laitetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi laite tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä laite käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa laite kierrätetään vastuullisella tavalla.

Verkkovirtaliitäntä 220–240 V AC, 50 Hz

Moottorin teho 2,2 kW

Kierrosluku 2850 kierr./min-1

Tuotto ilman vastapainetta 354 l/min

Tuotto vastapaineella (6 baaria) 187 l/min

Suurin työpaine 10 baaria

Ääni LpA = 74,7 dB(A), KpA = 3 dB(A) LwA = 94,7 dB(A), KwA = 3 dB(A)

Käyttölämpötila +5°/+40°C

Säilytyslämpötila +5°/+40°C

Säiliö 50 l

Mitat (P × L × K) 76 × 41 × 64 cm

Öljyn määrä noin 400 ml (ei sisälly).

Paino 40 kg

Kompressor

Art.Nr. 41-1821

Modell EZ-3050V/10-L

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
