HC 503-V - Kompressor Cocraft - Gratis bruksanvisning och manual

Produkttyp	Luftkompressor
Varumärke	Cocraft
Modell	HC 503-V (EZ-3050V/10-L)
Märkspänning	220-240 V AC, 50 Hz
Motoreffekt	2.2 kW
Tomgångsvarvtal	2850 min⁻¹
Luftförskjutning	354 L/min
Fri luftleverans (vid 6 bar)	187 L/min
Max arbetstryck	10 bar
Luftbehållarens kapacitet	50 L
Ljudnivå (ljudtryck)	74.7 dB(A) (KpA=3 dB)
Ljudnivå (ljudeffekt)	94.7 dB(A) (KwA=3 dB)
Driftstemperatur	+5°C till +40°C
Förvaringstemperatur	+5°C till +40°C
Mått (L × B × H)	76 × 41 × 64 cm
Vikt	40 kg
Oljekapacitet	Ca 400 ml (SAE 30 eller ISO 68)
Första oljebyte	Efter 10 timmars drift
Intervall för regelbundet oljebyte	Var 120:e timme
Intervall för rengöring av luftfilter	Var 120:e timme
Säkerhetsfunktioner	Tryckströmbrytare, säkerhetsventil, motorskydd mot överbelastning
Ingående tillbehör	Hjul, gummifötter, luftfilter

Vanliga frågor - HC 503-V Cocraft

Vilken typ av olja ska jag använda till Cocraft HC 503-V kompressorn?

Använd en olja som är lämplig för luftkompressorer såsom SAE 30 eller ISO 68. Om inte tillgänglig, kan SAE 10-30 motorolja användas som substitut.

Hur byter jag olja i kompressorn?

Stäng av och dra ur kontakten till kompressorn. Ta bort oljepåfyllningslocket, luta kompressorn för att tömma olja i en behållare. Fyll på med cirka 400 ml ny olja tills nivån är i mitten av oljefönstret. Sätt tillbaka locket.

Vilket underhåll krävs efter första användningen?

Efter de första 10 driftstimmaarna, byt olja. Därefter, byt olja och rengör luftfiltret var 120:e timme. Kontrollera även säkerhetsventilen och tryckmätarna.

Hur testar jag säkerhetsventilen?

Skruva loss den översta muttern tills den är lös, dra sedan ut den för att öppna ventilen. Om den fungerar korrekt kommer luft att sippra ut. Dra åt muttern efter testet.

Vad ska jag göra om kompressorn inte startar?

Kontrollera om den är ansluten till ett strömförande vägguttag. Om motorns överbelastningsskydd har löst ut, återställ det genom att trycka på återställningsknappen (punkt 1). Kontrollera om nätkabeln är skadad.

Hur tömmer jag kondens från luftbehållaren?

Öppna avtappningskranen (punkt 6) längst ner på behållaren för att släppa ut fukt. Gör det till en vana att göra detta regelbundet.

Varför är tryckuppbyggnaden låg eller utebliven?

Kontrollera läckage vid säkerhetsventilen, avtappningskranen och slanganslutningarna. Se till att luftfiltret inte är igensatt. Kontrollera även att säkerhetsventilen inte läcker.

Vilka säkerhetsåtgärder bör jag vidta när jag använder kompressorn?

Bär alltid hörselskydd och skyddsglasögon. Rikta aldrig tryckluft mot människor. Använd ON/OFF-knappen för att stänga av, dra aldrig i kontakten. Dra ur kontakten före service.

Kan jag använda en förlängningssladd med kompressorn?

Långa förlängningssladdar kan orsaka spänningsfall och utlösa överbelastningsskyddet. Om nödvändigt, använd en kraftig sladd som är lämplig för effektklassen.

Hur rengör jag luftfiltret?

Ta bort luftfiltret (punkt 2) och rengör det med ett lämpligt lösningsmedel eller byt ut det om det är igensatt. Använd inte brandfarliga vätskor.

BRUKSANVISNING HC 503-V Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Bär alltid skyddsglasögon och hörselskydd vid kompressorarbete.
• Undvik elektrisk stöt! Undvik kroppskontakt med jordade föremål som vattenledningar, element etc.

- Använd skyddsmask vid dammande arbeten.

- Använd aldrig kompressorn i lokaler där brandfarliga vätskor/ämnen eller gaser (bensin, lösningsmedel, gasol etc.) förvaras eller används.

- Använd aldrig nätsladden för att starta eller stänga av kompressorn, använd alltid ON/OFF-knappen.

- Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan service eller underhåll utförs.

- Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan kompressorn flyttas.

- Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

- Dra inte kompressorn i nätkabeln eller i anslutna slangar. Flytta kompressorn endast genom att använda handtaget.

- Om nätsladden skadats får den, för att risk för elektrisk stöt eller brand ska undvikas, endast bytas av kvalificerad yrkesman.

- Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är korrekt anslutna.

- Produkten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.

- Låt aldrig barn leka med produkten.

- Svetsa inte på trycktanken och gör inga modifieringar.

- Rikta aldrig tryckluft mot kroppen eller mot någon annan person.

Symboler

Läs noggrant igenom bruksanvisningen.

Använd hörselskydd.

Risk för elstötar.

Enheten är fjärrstyrd och kan starta utan förvarning.

Varning!: Heta ytor.

Dra aldrig ur stickproppen eller slå av ev. huvudströmbrytare för att stänga av kompressorn. Använd alltid ON/OFF-knappen på kompressorn.

Öppna inte kranen innan luftslangen är ansluten.

Produktbeskrivning

Kompressorn bygger upp tryckluft som leds till trycktanken. När lufttrycket när max i tanken stänger en tryckströmbrytare av elmotorn som driver kompressorn. I samma ögonblick släpps luften i kompressorn ut. Detta sker för att minska trycket så att kompressorn kan återstartas när trycket i tanken sjunker under minimitrycket. Säkerhetsventilen känner av trycket i tanken och släpper ut luft om tryckströmbrytaren inte skulle slå ifrån.

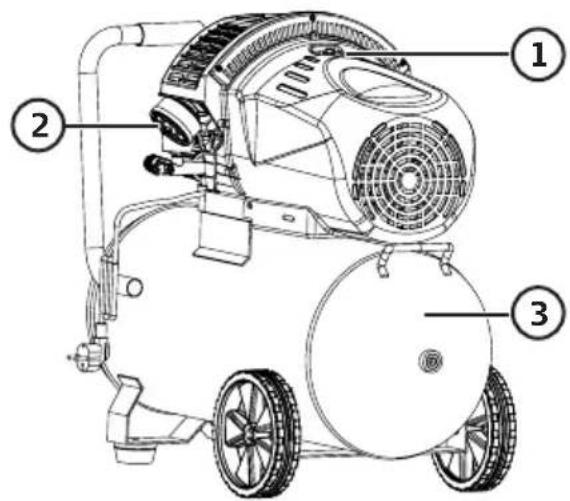

Knappar och funktioner

1. Motorskydd
2. Luftfilter
3. Trycktank

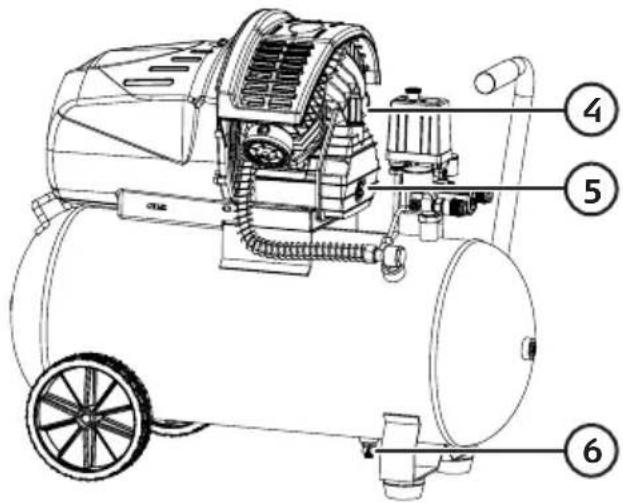

1. Oljepåfyllning
2. Fönster för kontroll av oljenivå
3. Dräneringskran

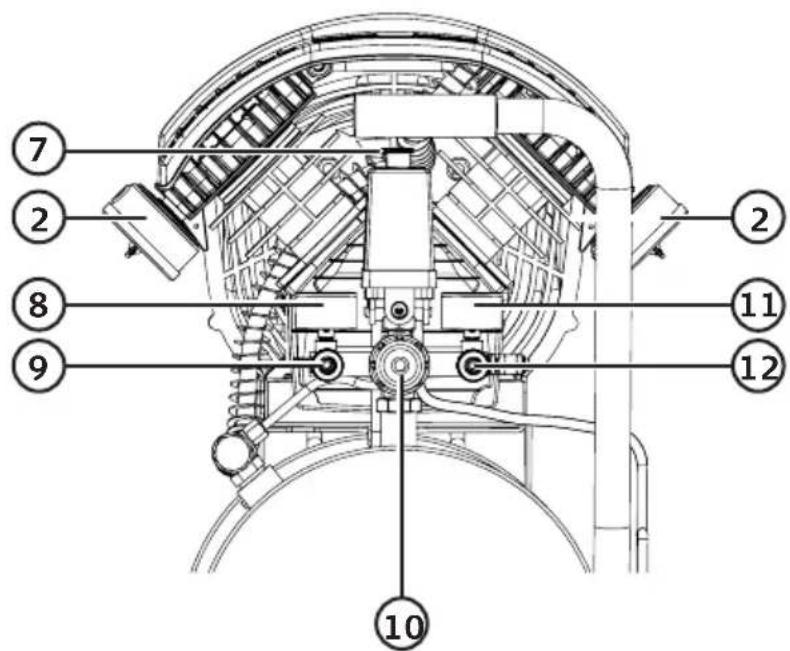

1. [På/av]
2. Tryckmätare arbetstryck
3. Luftutlopp
4. Reglerventil (justering av arbetstryck)
5. Tryckmätare tank
6. Säkerhetsventil

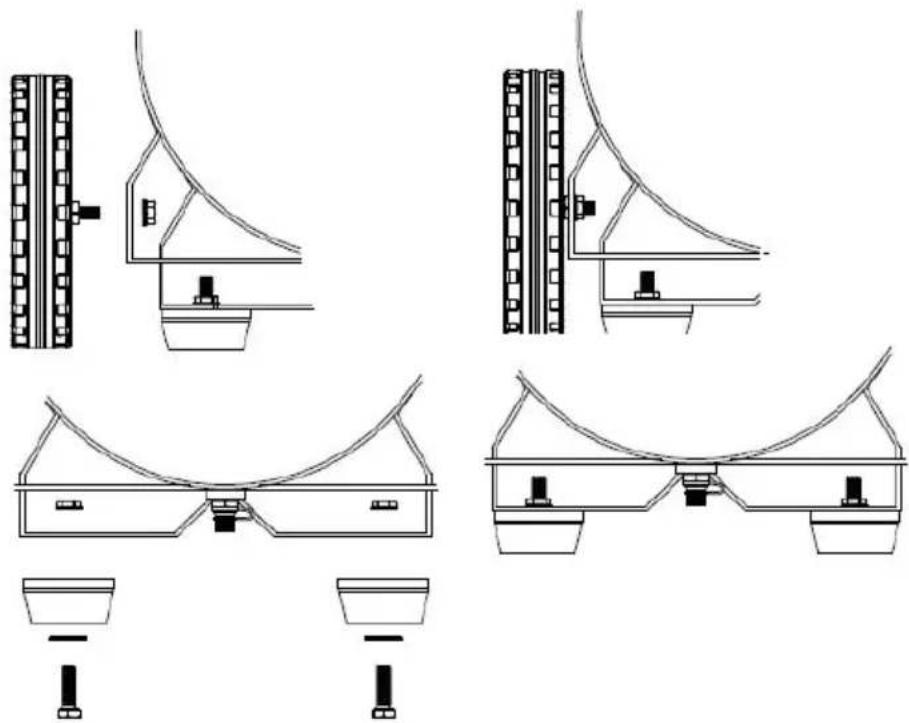

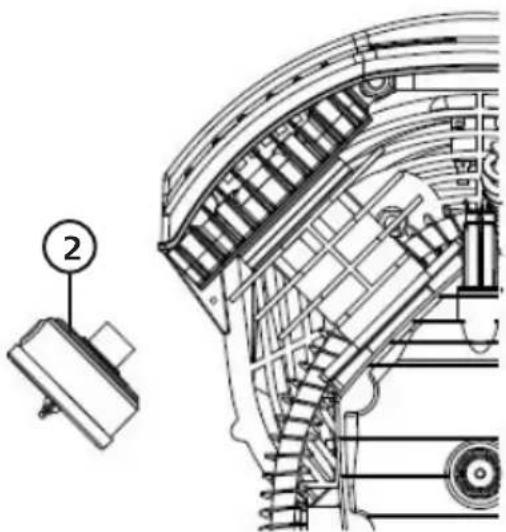

1. Montera hjulen, gummifötterna och luftfiltren.

1. Om ett transportlock är monterat i oljepåfyllningshålet (4), ta bort det och använd i fortsättningen det riktiga locket.
2. Fyll på olja, ca 400 ml, och sätt tillbaka det riktiga locket. Kontrollera oljenivån i nivåfönstret (5).
3. Placera kompressorn på en ren, torr och välventilerad plats.
4. Se till att den står stadigt och inte kan välta.
5. Se till att oljenivån ligger i den röda cirkeln i nivåfönstret (5).
6. Anslut nätkabeln till ett vägguttag som har 230 V.

Innan kompressorn används första gången:

Öppna dräneringskranen (6) i botten på trycktanken, starta (genom att dra ON/OFFknappen (7) rakt upp) och låt kompressorn gå i 10 min för att alla delar ska smörjas ordentligt. Stäng därefter dräneringskranen.

Användning

1. Kontrollera oljenivån i nivåfönstret (5).
2. Anslut lämpligt verktyg: blåspistol, färgspruta, luftpåfyllare e.d.
3. Vid behov, läs i det anslutna verktygets bruksanvisning och ställ in det rekommenderade arbetstrycket med reglerventilen (10).
4. När arbetet är avslutat och kompressorn stängs av ska trycket släppas manuellt genom att säkerhetsventilen (12) dras ut.

Använd kompressorolja SAE 30, ISO 68 eller motsvarande.

Motorskydd

• Om motorskyddet löst ut har motorn varit överbelastad av någon orsak.
• Knappen på motorskyddet (1) skjuts ut några millimeter när det har löst ut och återställs genom att knappen trycks in igen.
• Det kan finnas flera orsaker till att motorskyddet löser ut, t.ex. spänningsfall p.g.a. långa skarvsladdar, låg omgivningstemperatur (redan under 10 °C kan problem uppstå) eller att tryckströmbrytaren inte har använts vid av-/påslag, t.ex. vid strömavbrott.

Skötsel och underhåll

• Alla reparationer ska utföras av behörig servicepersonal med originalreservdelar.
• Byt olja i kompressorn första gången efter 10 drifttimmar.
• Byt olja och rengör luftfiltret var 120:e arbetstimme. Kontrollera samtidigt säkerhetsventilen och tryckmätarna.
• Kontrollera säkerhetsventilen genom att skruva upp den yttre delen så den blir lös, dra den sedan utåt så den fjäderbelastade ventilen öppnar. Om säkerhetsventilen fungerar (och det är tryck i tanken) ska luften pysa ut vid säkerhetsventilen. Skruva fast den yttre delen igen efter kontrollen.
• Kontrollera visuellt att tankens insida och utsida är fria från korrosion minst en gång om året. Väggtjockleken får under inga omständigheter understiga 2 mm.
• Säkerhetsventilen får under inga omständigheter manipuleras eller blockeras.
• Kontrollera regelbundet att ventilationshålet i oljepåfyllningslocket (4) är öppet.
• Kontrollera regelbundet att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.
• Ta för vana att regelbundet öppna dräneringskranen (6) för att släppa ut ev. kondensvatten ur tanken.
• Rengör inte kompressorn eller tanken med lösningsmedel eller antändbara vätskor.
• Om kompressorn inte ska användas under en längre period: dra ur nätkabeln, töm tanken på tryckluft och dränera tanken med kranen (6).

Oljebyte

1. Stäng av kompressorn och dra ur stickproppen före oljebyte.
2. Ta bort oljepåfyllningslocket (4).
3. Luta kompressorn så att oljan kan rinna ur påfyllningshålet ner i ett lämpligt kärl.
4. Låt all olja rinna ur kompressorn.

5. Häll i ny olja så att nivån är mitt på kontrollfönstret. Montera oljepåfyllningslocket.

6. Oijemängd ca 400 ml (medföljer ej)

7. Använd kompressorolja SAE 30, ISO 68 eller motsvarande. Kompressorolja är speciellt anpassad för kompressorer, bl.a. har kompressoroljan tillsatser som gör att den inte skummar. Finns inte kompressorolja kan motorolja SAE 10-30 användas.

Felsökningsschema

Kompressorn startar inte. •	Sitter nätkabeln i vägguttaget?Finns det ström i vägguttaget?Har motorskyddet löst ut? Återställ genom att trycka in knappen (1).Är nätkabeln skadad?
Kraftiga vibrationer eller onormalt ljud.	Kontrollera att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.Kontrollera alla övriga fästen och anslutningar.
Kompressorn bygger inte upp tryck i tanken och/eller arbetstrycket är för lågt.	Kontrollera att inte säkerhetsventilen läcker.Kontrollera att inte dräneringskranen läcker.Kontrollera alla slangar och anslutningar så att inga läckage finns.Luftfiltret är igensatt.
För hög oljekonsumtion. •	För mycket olja i kompressorn.Ventilationshålen i oljepåfyllningslocket är igensatta.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Genomlupen cylindervolym 354 l/min

Fri avgiven luftmängd vid 6 bar 187 l/min

Max arbetstryck 10 bar

Ljud LpA = 74,7 dB(A), KpA = 3 dB(A) LwA = 94,7 dB(A),

$$ \mathrm{KwA} = 3 \mathrm{dB(A)} $$

Användningstemperatur: +5°/+40°C

Förvaringstemperatur: +5%/+40°C

Tank 501

Mått (L × B × H) 76 × 41 × 64 cm

Oljemängd ca 200 ml (medföljer ej)

Vikt 40 kg

Kompressor

Art. nr. 41-1821 Modell EZ-3050V/10-L
