HB18 - Kompressor Cocraft - Gratis bruksanvisning och manual

Typ av produkt	Pneumatisk spikpistol
Märke	Cocraft
Modell	HB18
Längd	245 mm
Höjd	240 mm
Bredd	56 mm
Vikt	1,3 kg
Magasinskapacitet	100 spikar
Arbetstryck	4–7 bar
Spikstorlek	10–50 mm
Luftintag	Snabbkoppling
Djupinställning	Vridreglage, verktygsfritt
Säkerhetsspärr	Ja, automatisk säkerhetsspärr
Avtryckartyp	Säkerhetsavtryckare med sekventiell avfyrning
Smörjning	Pneumatisk verktygsolja (några droppar i luftintaget)
Medföljande tillbehör	Insexnycklar, gummiskydd
Överensstämmelse	CE, maskindirektiv 2006/42/EG
Strömkälla	Tryckluft
Maximalt arbetstryck	7 bar

Vanliga frågor - HB18 Cocraft

Hur laddar jag spikar i magasinet?

Öppna magasinet genom att trycka ner låset och dra ut det rakt. Placera spikarna med spetsarna pekande nedåt mot magasinets botten. Skjut tillbaka magasinet tills låset klickar fast ordentligt.

Hur justerar jag slagdjupet?

Vrid djupinställningsratten moturs för att minska djupet eller medurs för att öka djupet. För maximalt djup, ta bort gummiskyddet. Du kan också justera lufttrycket via regulatorn.

Vad ska jag göra om en spik fastnar?

Koppla bort luftslangen. Ta bort magasinet och rensa stoppet. Om spiken sitter fast i nosen, ta bort de 3 skruvarna som håller frontplattan, ta bort både yttre och inre plattor, ta bort spiken och sätt sedan ihop allt igen.

Vilket lufttryck rekommenderas för denna spikpistol?

Det rekommenderade arbetstrycket är mellan 4 och 7 bar. Använd alltid lägsta effektiva tryck för att minska buller och slitage.

Hur smörjer jag spikpistolen?

Koppla bort verktyget från luften. Sätt 4–5 droppar pneumatisk verktygsolja i luftintaget. Torka bort överflödig olja. Använd inte motorolja eftersom den innehåller skadliga tillsatser.

Vilka säkerhetsåtgärder måste jag följa?

Bär alltid skyddsglasögon och hörselskydd. Rikta aldrig verktyget mot människor eller djur. Koppla bort luften vid justering, rengöring eller när det inte används. Använd inte på stegar eller ställningar. Håll händerna borta från mynningen.

Kan jag använda spikpistolen på en stege?

Nej, verktyget bör inte användas på ställningar eller stegar eftersom det kan leda till förlust av kontroll och skador.

Hur kopplar jag bort verktyget från lufttillförseln?

Använd snabbkopplingen för att lossa slangen från verktygets nippel. Koppla alltid bort innan transport, justering eller underhåll.

Vad gör jag om spikpistolen läcker luft?

Kontrollera alla skruvar och dra åt dem med medföljande insexnycklar. Om läckorna kvarstår, kontakta kundtjänst för reparation.

Varför avfyras spikpistolen trögt?

Se till att lufttrycket är mellan 4 och 7 bar. Kontrollera om det finns luftläckor mellan kompressorn och verktyget. Kontrollera också att filtret är rent och att verktyget är ordentligt smord.

BRUKSANVISNING HB18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Spikpistol T-Dyckert

Art.nr 40-7980 Modell XAGD50

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

• Håll aldrig en hand eller någon annan kroppsdel inom spikpistolens utskjutningsområde när den är ansluten till tryckluftsledningen.
• Rikta aldrig spikpistolen mot någon annan.
• Lek inte med spikpistolen.
• Tryck aldrig in avtryckaren om inte säkerhetsspärren är riktad mot arbetsstycket.
• Hantera alltid spikpistolen varsamt.
• Tryck aldrig in avtryckaren eller utlös säkerhetsspärren medan du laddar spikpistolen.
• Använd spikpistolen endast på avsett sätt.
• Använd endast T-dyckert 18 med dimension 10–50 mm.
• Använd aldrig spikpistolen på ett sådant sätt att en spik riktas mot dig själv eller någon annan inom arbetsområdet.
• Använd inte spikpistolen som hammare.
• Bär spikpistolen med fattning om dess handtag, inte i luftslangen.
• Bär aldrig spikpistolen med intryckt avtryckare.
• Ändra inte spikpistolen från originalutförande.
• Var alltid medveten om att missbruk och felaktig hantering av den här spikpistolen kan skada dig själv och andra.
• Fixera/tejpa aldrig fast säkringsspärr och/eller avtryckare i aktiverat läge.
• Lämna aldrig spikpistolen, som är kopplad till luftslang, utan uppsikt.
• Använd inte den här spikpistolen om den inte är försedd med läsbar varningsdekal.
• Fortsätt inte att använda en spikpistol som läcker luft eller inte fungerar riktigt. Kontakta vår kundtjänst för ev. service.
• Håll vid användning spikpistolen på ett sådant sätt att inga skador kan uppstå på huvud eller kropp om spikpistolens rekyl ökar i styrka på grund av tryckfall eller hårdas ställen i arbetsstycket.
• Spika inte för nära kanten på arbetsstycket. Spiken kan passera genom arbetsstycket och välla skador.
• Koppla från tryckluften före transport av spikpistolen.
• Kontrollera ofta att både avtryckare och säkerhetsspärr fungerar korrekt.
• Ta inte isär någon del av spikpistolen.
  • Gör inga provisoriska lagningar.
• Låt behörig personal utföra service och reparationer, och endast med originalreservdelar.
• Undvik att försvaga höljet genom gravering etc.
• Ta reda på var elledningar etc. går i väggar, golv och tak innan du börjar använda spikpistolen.
• Tryckluftsanslutningen för spikpistolen måste vara av typ snabbkoppling. Anslutningen på verktyget får inte ha backventil så att luft under tryck finns kvar när spikpistolen har kopplats loss.

Tryckluftstillförsel och kopplingar

Varning!

För att förhindra olycksfall på grund av oavsiktlig avfyrning skall operatören alltid koppla från tryckluften:

• Före justering.
• Vid vård av spikpistolen.
• Vid borttagning av fastklamrad spik.
• När spikpistolen inte används.
• Vid förflyttning till annat arbetsområde.

Varning!

• Använd endast komprimerad luft som drivkälla för pneumatiskt drivna verktyg.
• Använd inte syre eller brännbara gaser som drivkraft eftersom dessa medför explosionsrisk.
• Kompressorn måste ha tillräcklig kapacitet för att säkerställa tillräckligt tryck och luftflöde för avsedd användning. Tryckfall i systemet kan minska spikpistolens drivkraft. Se Specifikationer för inställning av korrekt tryck för spikpistolen.

- Tryckluftsledningar bör monteras med lutning med den högsta punkten närmast kompressorn. Lätt åtkomliga vattenavskiljare bör installeras på de lägst belägna punkterna. Vattenavskiljarna bör tömmas minst en gång om dagen eller vid behov oftare. Smuts och vatten i tryckluftsledningarna är de huvudsakliga orsakerna till slitage i pneumatiskt drivna verktyg.

- Anslutningarna för spikpistolen bör förses med en reduceringsventil med vattenavskiljare direkt vid själva anslutningspunkten. Ett filter hjälper till med att ge max. effekt och minimera slitaget. Filtret måste ha tillräcklig flödeskapacitet för avsedd monteringsplats för resp. anslutningspunkt. Filtret måste hållas rent för att kunna leverera ren tryckluft för resp. verktyg. Se tillverkarens instruktioner för korrekt filterskötsel. Ett smutsigt och igentäppt filter resulterar i tryckfall som minskar spikpistolens effekt.

• Tryckregulatorn måste kunna ställas in från 0–7 bar.
• Luftslangarna bör tåla minst 10,5 bar arbetstryck eller 150 % av det maximala lufttryck som systemet skulle kunna ge. Matarslangen bör ha snabbkoppling för snabb lossning från nippeln på spikpistolen.
• Se till att den tryckluft som levereras till spikpistolen inte överskrider max. tillåtet arbetstryck (7 bar). Ställ i början matartrycket på lägsta rekommenderade arbetstryck, se Specifikationer.
• Kontrollera att spikpistolen fungerar korrekt genom att göra funktions- och säkerhetsprov före varje arbetstillfälle.

Varning!

För att förhindra svåra ögonskador av kringflygande spikar och/eller skräp bör en operatör och övriga inom arbetsområdet alltid bära skyddsglasögon som uppfyller Arbetsmiljöverkets krav: med skydd både framifrån och på sidorna när man laddar, använder eller servar verktyget.

Glasögon utan ögonskydd på sidorna samt ansiktsskärmar ger inte tillräckligt skydd.

Varningssymboler på verktyget

Läs bruksanvisningen.

Användaren och övriga personer inom arbetsområdet måste använda skyddsglasögon och hörselskydd.

Verktyget får inte användas på ställningar och stegar. Använd inte spikpistolen om fästelementen kan skjutas igenom något och träffa någon på andra sidan.

Pistolen är utrustad med säkerhetsspärr.

Produktbeskrivning

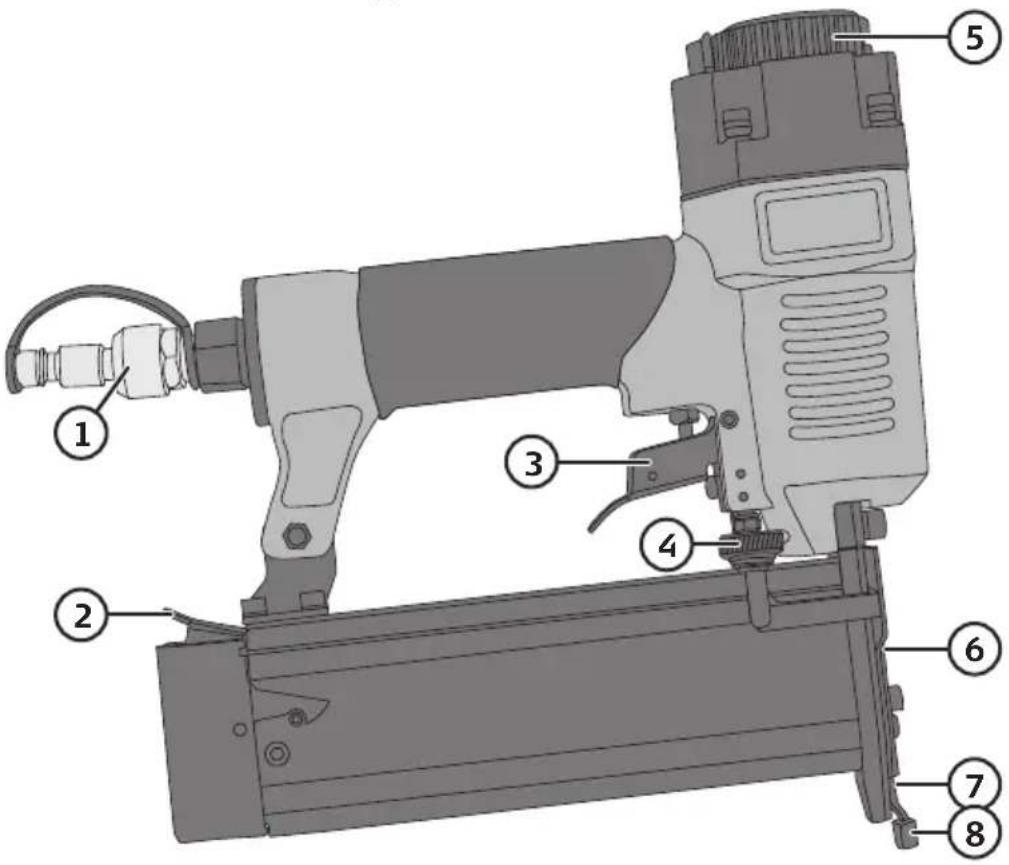

1. Luftanslutning

2. Magasinspärr

3. Avtryckare

4. Justeringsratt för slagdjup

5. Ställbart luftutlopp

6. Frontplatta

7. Säkerhetsspärr

8. Gummiskydd

Installation

Förslag på installation

• Kompressorn som används för att driva verktyget ska kunna hålla ett arbetstryck på minst 4 bar för att verktyget ska fungera på rätt sätt.
• Använd snabbkopplingar för att enkelt kunna frikoppla verktyget och slangar från kompressorn.
• Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är korrekt anslutna.
• Om en tryckregulator används ska den kunna ställas in för ett arbetstryck på mellan 4–7 bar.

Smörjning

Obs! Smörj med några droppar olja i luftanslutningen innan verktyget används första gången.

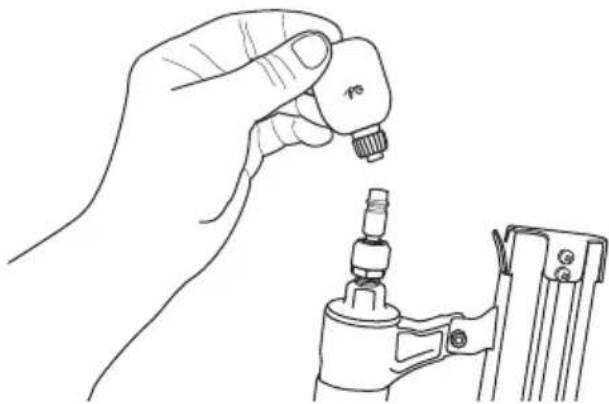

1. Koppla bort tryckluften från spikpistolen.

2. Droppa 4–5 droppar olia i luftinloppet.

Obs! Använd inte vanlig motorolja, den innehåller tillsatser som skadar verktyget. Olja för att smörja tryckluftsverktyg finns i handeln.

1. Torka bort eventuell olja som kan komma ur luftutloppet när verktyget börjar användas.

Funktions- och säkerhetsprov

1. Koppla bort tryckluften från spikpistolen.
2. Ta ur ev. spik ur magasinet.
3. Försäkra dig om att säkerhetsspärren rör sig fritt upp och ner genom att trycka verktyget mot arbetsytan.
4. Koppla till tryckluften.
5. Tryck verktyget mot arbetsytan utan att trycka på avtryckaren. Verktyget får inte spika!
6. Ta bort verktyget från arbetsytan, kontrollera att säkerhetsspärren åker tillbaka. Tryck in avtryckaren. Verktyget får inte spika!
7. Tryck verktyget mot arbetsytan, tryck på avtryckaren. Verktyget ska spika!

Laddning

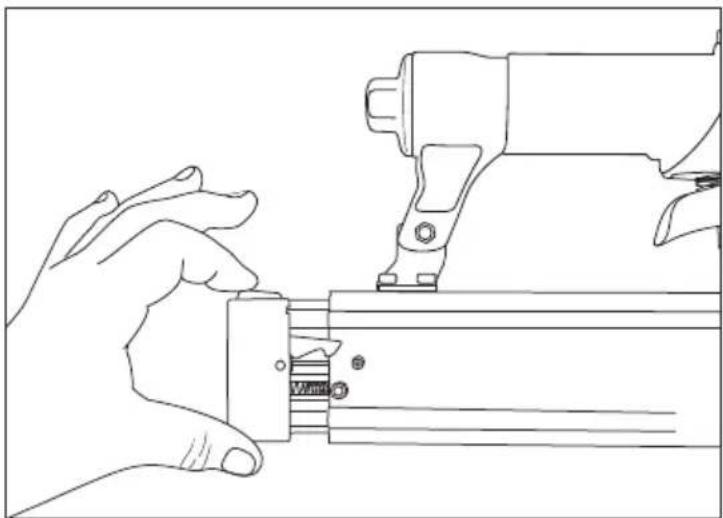

1. Öppna magasinet genom att trycka ner spärren och dra det rakt ut.

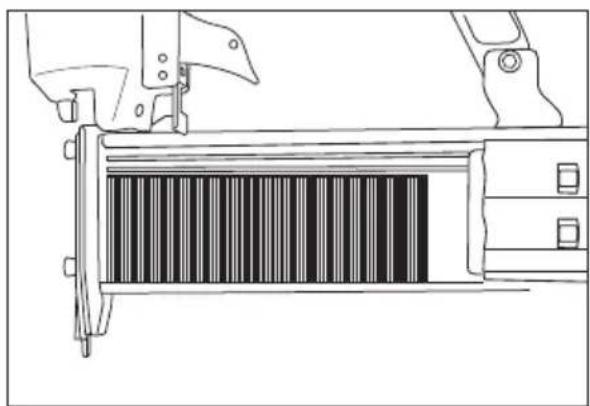

1. Lägg i spik i magasinet, försäkra dig om att spetsarna pekar nedåt och ligger an mot magasinets botten.

2. Skjut igen magasinet tills magasinspärren klickar fast.

Spika alltid i en provbit av samma material som det aktuella arbetsstycket. Använd justeringsratten för slagdjup och ställ in slagdjupet till önskad nivå.

1. Håll verktyget i ett stadigt grepp.
2. Tryck verktyget mot arbetsytan.
3. Tryck in avtryckaren och släpp den efter avfyrning.
4. Flytta verktyget till nästa ställe och upprepa.

Du kan också hålla in avtryckaren och trycka verktyget upprepade gånger mot underlaget för att spika.

Ställ in slagdjup och slagstyrka

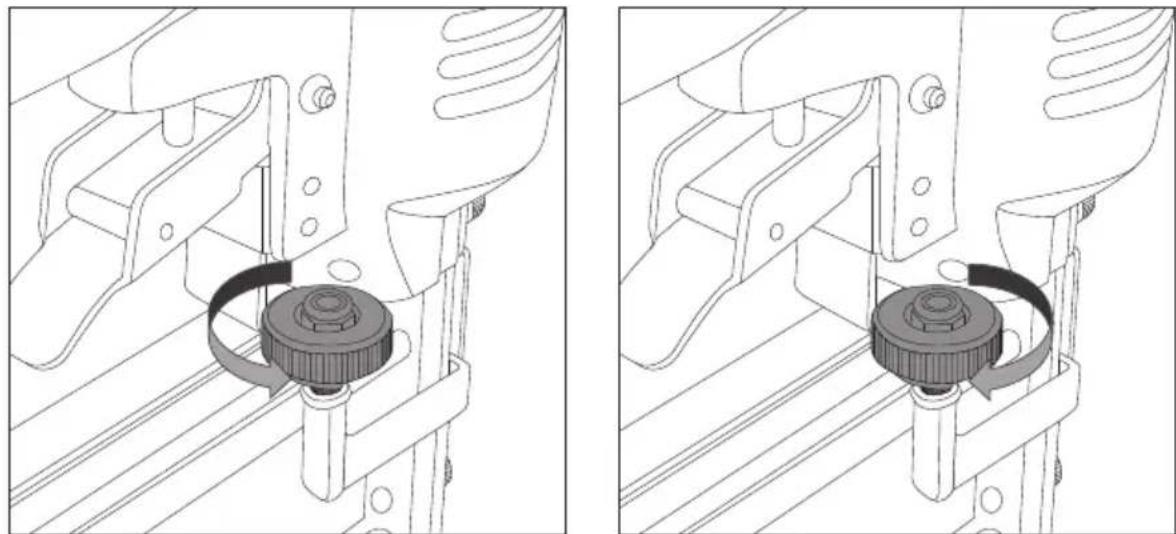

A. Justera slagdjupet med justeringsratten

Vrid justeringsratten (4) moturs för att minska slagdjupet och medurs för att öka slagdjupet.

Du kan ta bort gummiskyddet (8) för att för att ytterligare öka slagdjupet något.

B. Justera slagstyrkan med tryckregulatorn på luftledningen

Om spiken inte har drivits in djupt nog, kontrollera först om justeringsratten (4) för slagdjup är inställd på max. spikdjup. Om den står på max. spikdjup så öka lufttrycket med 0,5 bar åt gången med spikningskontroll efter varje ökning. Överskrid inte tillåtet max. arbetstryck (7 bar).

Om spiken har drivits in för djupt så minskar du lufttrycket med 0,5 bar åt gången med kontroll av resultatet efter varje gång. Underskrid inte tillåtet min. rekommenderat arbetstryck (4 bar).

Arbeta alltid med lägsta möjliga arbetstryck. Det minimerar buller- och vibrationsnivån och de inre komponenterna i spikpistolen håller längre.

Ta bort spik som fastnat i verktyget

1. Koppla bort tryckluften från spikpistolen.

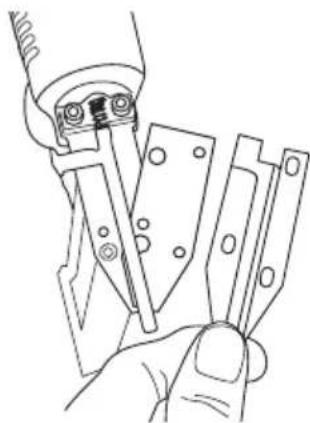

2. Ta bort magasinet och ta bort spik som fastnat och/eller ta bort de 3 skruvarna som håller frontplattan med den medföljande insexnyckeln.
3. Ta bort den yttre och inre frontplattan.
4. Ta bort den spik som fastnat och montera tillbaka frontplattan.

Frikoppla alltid tryckluften innan något arbete utförs på spikpistolen.

Luft läcker ur pistolen.	Kontrollera alla skruvar och dra åt med insexnycklarna.
Spikpistolen spikar inte eller går trögt.	Kontrollera alla skruvar och dra åt med insexnycklarna.Se till att spikpistolen får rätt arbetstryck från kompressorn (4–7 bar).Kontrollera att det inte finns några luftläckormellan kompressor och spikpistol.
Spik fastnar ofta i verktyget.	Kontrollera att spikarna har rätt storlek.Kontrollera att spikarna inte är skadade.Rengör magasinet.Ta bort frontplattan och gör rent och kontrollera att det inte finns några skador.

Skötsel och underhåll

Kontrollera regelbundet att alla skruvar är ordentligt åtdragna med de medföljande insexnycklarna.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Les bruksanvisningen.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum,

0105 OSLO
