HI 678-C - Kompressor Cocraft - Gratis bruksanvisning och manual

Produkttyp	Luftkompressor
Märke	Cocraft
Modell	HI 678-C
Strömkälla	Elektrisk (230 V, 50 Hz)
Motoreffekt	1.5 HP (1100 W)
Maxtryck	8 bar (116 psi)
Tankvolym	6 L
Luftförskjutning	120 L/min
Fri luftleverans	90 L/min
Ljudnivå	78 dB(A)
Mått (L x B x H)	40 x 30 x 35 cm
Vikt	8.5 kg
Smörjning	Oljefri (underhållsfri)
Säkerhetsfunktioner	Tryckavlastningsventil, termiskt överbelastningsskydd
Tryckregulator	Justerbar med manometer
Snabbkoppling	1/4" BSP
Medföljande tillbehör	Luftslang (5 m), däckpump, blåspistol
Driftstemperatur	5 °C till 40 °C
Skyddsklass	IP20

Vanliga frågor - HI 678-C Cocraft

Vilken typ av olja kräver Cocraft HI 678-C kompressorn?

Cocraft HI 678-C är en oljefri kompressor, vilket innebär att den inte kräver någon olja. Den är underhållsfri och idealisk för tillfälligt bruk.

Hur justerar jag trycket på denna kompressor?

Vrid tryckregulatorns ratt medurs för att öka trycket och moturs för att minska. Det aktuella trycket visas på utgångsmanometern.

Kan jag använda kompressorn för målning?

Ja, men se till att du har ett lämpligt luftfilter/regulator för att avlägsna fukt. Kompressorns flödeshastighet är tillräcklig för små sprutpistoler.

Hur ofta ska jag tömma tanken?

Töm tanken dagligen efter användning för att förhindra rost och fuktansamling. Öppna tömningsventilen i botten av tanken.

Vilket är maxtrycket som tanken kan hålla?

Maxtrycket är 8 bar (116 psi). Säkerhetsventilen släpper ut övertryck om det överstiger denna gräns.

Varför startar inte kompressorn?

Kontrollera att strömkabeln är ansluten, på/av-knappen är på och att termiskt överbelastningsskydd inte har löst ut (återställ genom att vänta 5 minuter). Om tanktrycket är över starttrycket kommer den inte att starta.

Kan jag lämna kompressorn trycksatt när den inte används?

Det rekommenderas att släppa ut trycket efter användning genom att stänga av enheten och öppna tömningsventilen. Detta förlänger tätningarnas livslängd.

Vilken storlek på luftslang passar utloppet?

Utloppet har en 1/4" BSP snabbkoppling. Du kan ansluta en kompatibel slang eller använda en adapter.

Hur högljudd är kompressorn under drift?

Ljudnivån är cirka 78 dB(A), vilket är jämförbart med en dammsugare. Använd hörselskydd nära enheten.

Var kan jag hitta reservdelar?

Reservdelar som luftfilter, tryckbrytare och ventiler finns hos Cocraft auktoriserade återförsäljare eller online. Se reservdelslistan i manualen.

BRUKSANVISNING HI 678-C Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Varning! Läs hela bruksanvisningen innan du använder produkten och spara den för framtida bruk. Se till att läsa och förstå manualens innehåll innan verktyget används. Om detta inte följs kan det leda till allvarliga personskador.

Varning! Överskrid inte rekommenderat arbetstryck, 6,3 bar (90 psi). Ett för högt tryck kan få mutterdragaren att explodera med allvarliga personskador eller dödsfall som följd.

a) Koppla bort mutterdragaren från luftslangen före byte av verktyg och tillbehör samt vid service eller då den inte används.
b) Använd alltid skyddsglasögon och hörselskydd när mutterdragaren är i bruk.
c) Håll inte in avtryckaren när luftslangen ansluts.
d) Använd endast tillbehör och anslutningar avsedda för luftdrivna verktyg. Varning! Använd enbart krafthylsor avsedda för mutterdragare. Använd inte vanliga hylsor avsedda för handverktyg, slitna eller skadade tillbehör.
e) Håll inte in avtryckaren innan hylsan anslutits till muttern eller skruven. Hylsan/verktyget ska vara ordentligt fastsatt.
f) Innan verktyget används, kontrollera att alla anslutningar sitter ordentligt fast och att luftslangarna inte är skadade.
g) WARNING! Koppla bort luftanslutningen innan hylsan/verktyget monteras eller service utförs.
h) Detta verktyg med tillbehör får inte modifieras på något sätt.

Risker på arbetsplatsen

a) Håll arbetsområdet rent och bra belyst.
b) De vanligaste orsakerna till allvarliga skador eller dödsolyckor är när man halkar, snubblar eller faller. Var uppmärksam på hängande slangar och hala golv.
c) Se till att ha god balans och bra fotfäste.
d) Enformiga arbetsrörelser, obekväma ställningar och vibrationer kan vara skadliga för händer och armar.
e) Höga ljudnivåer kan medföra bestående hörselskador. Använd alltid hörselskydd.

f) Undvik inandning av damm eller hantering som kan vara farlig för hälsan.
g) Se till att människor och djur håller avständ till verktyget när det används.
h) Detta verktyg är inte avsett att användas i närheten av explosiva material och är inte isolerat för kontakt med strömkälla.

Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett pneumatiskt handverktyg. Använd inte ett handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Håll inte fingret på avtryckaren när du ansluter luftslangen eller byter hylsa.
d) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
e) Bär inte löst sittande kläder eller smycken. Håll undan här, kläder och löst sittande handskar från rörliga delar. Lösa kläder, smycken eller längt här kan fastna i mutterdragarens rörliga del och orsaka personskada.
f) Använd utrustning för utsugning och uppsamling av damm vid dammrelaterade arbeten.
g) Håll mutterdragaren i de isolerade greppytorna om verktyget kan komma i kontakt med dolda spänningsförande delar. Metalldelar på mutterdragaren kan bli spänningsförande och ge användaren elektriska stötar.
h) Undvik direkt kontakt med tillbehör under och efter användning.

Risker med kringflygande föremål

a) Delar av arbetsstycket, på tillbehör eller till och med det monterade verktyget kan kastas iväg med hög kraft.
b) Använd alltid slagtåligt ögonskydd när du arbetar med mutterdragare. Välj ett lämpligt ögonskydd som ger tillräckligt skydd för varje arbetsmoment.
c) Se till att arbetsstycket är säkert fastsatt.

Risk för att fastna

a) Det kan medföra risk för kvävning, skalpering och/eller sönderslitning om löst hängande kläder, smycken, halsband, här eller löst hängande handskar fastnar i verktyget.
b) Handskar kan fastna i det roterande verktyget och medföra skadade eller brutna fingrar.
c) Gummerade eller metallförstärkta handskar kan lätt fastna i roterande hylsor och förlängare.
d) Använd inte löst hängande handskar eller handskar som är slitna.
e) Håll aldrig i drivtapp, hylsa eller förlängare.
f) Håll händerna borta från roterande drivtapp.

Förklaring av symboler

Läs bruksanvisningen före användning.

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

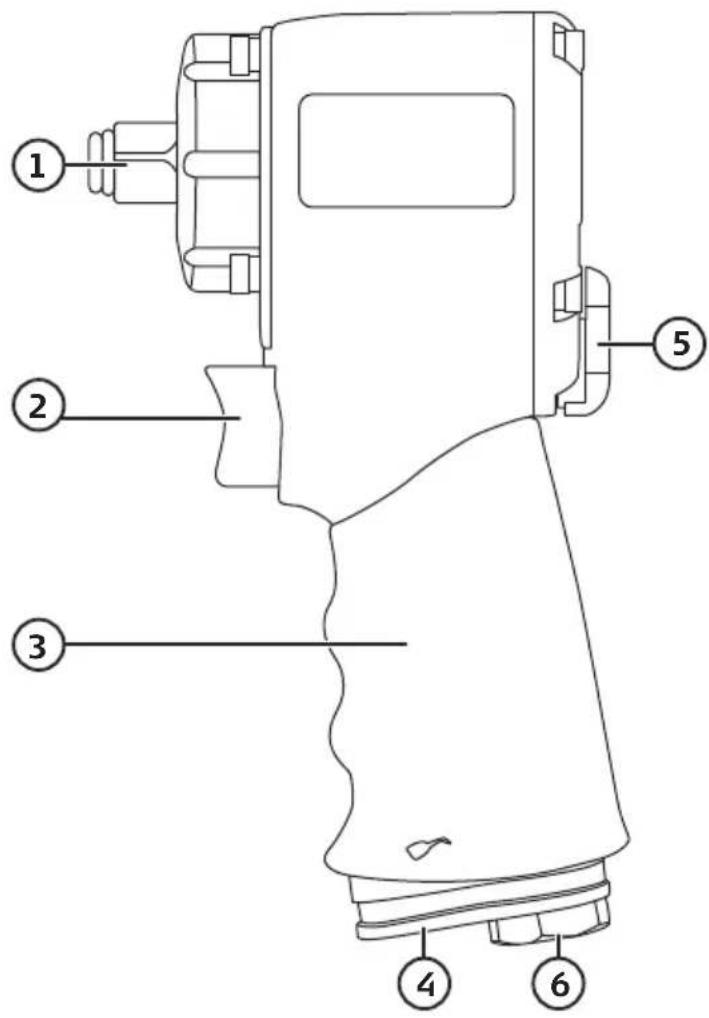

Produktbeskrivning

1. 12 "-fäste för hylsa
2. Avtryckare
3. Handtag
4. Utblås
5. Funktionsväljare
6. Luftanslutning

1. Ta bort ev. transportplugg från luftanslutningen (6).

1. Skruva fast den medföljande nippeln i luftanslutningen. Använd någon form av gängtätning så att anslutningen blir lufttät.

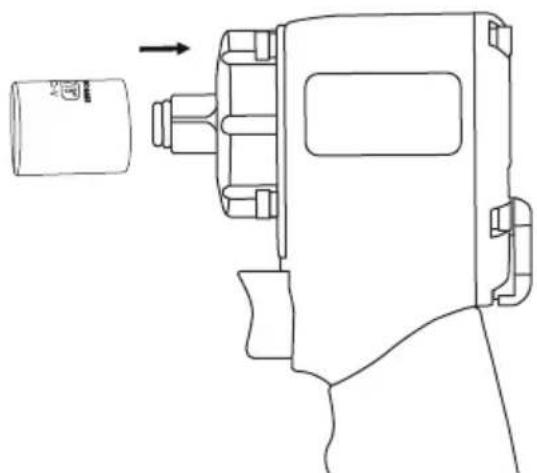

1. Tryck fast en hylsa på fästet (1). Använd endast krafthylsor som är oskadade.

1. Anslut luftslangens snabbkoppling till nippeln på skruvdragaren.

Anslutning till tryckluftssystem

a) Verktyget ska anslutas till ett tryckluftssystem som har arbetstryck 6,3 bar (90 psi) och som ger ren, filtrerad och torr luft. Varning! För högt tryck minskar verktygets livstid mycket och kan ge allvarliga personskador.
b) Anslut verktyget med en slang som är avsedd för tryckluft.
c) Montera en snabbkoppling i slangen och en passande nippel på verktyget. Montera inte en snabbkoppling på verktyget, då är inte verktyget trycklöst även om luftslangen är bortkopplad.
d) För att verktyget ska leverera full kapacitet måste kompressorn avge minst luftverktygets angivna luftförbrukning.
e) Använd slangar av rekommenderad dimension och längd. Anslut inte verktyget till kompressorn utan att infoga en avstängningsventil som är lätt åtkomlig och enkel att använda.
f) Se till att kondensvatten i kompressortank och slangar töms ur regelbundet så att inte vatten följer med ut i tryckluftssystemet. Dels kan vattnet frysa i slangen, dels kan det ge rostskador på verktyget.

Smörjning motor och slagmekanismen

Motor och slagmekanismen är smord med fett från fabrik men kan behövas smörjas ytterligare om mutterdragaren används dagligen.

Tillsätt 4–5 droppar olja avsedd för luftdrivna verktyg och maskiner direkt i verktygets luftnippel innan luftslangen ansluts. Upprepa efter var 3–4 timme som verktyget används.

Kör sedan maskinen fritt med en trasa vid utblåset för att fånga upp överflödig olja.

1. Tryck fast en 6-kants krafthylsa som passar exakt till den mutter/skruv du tänker lossa på mutterdragarens fäste (1).
2. Tryck fast hvlsan helt över muttern/skruven som du ska lossa.
3. Håll mutterdragaren stadiqt med ena handen runt handtaget (3).

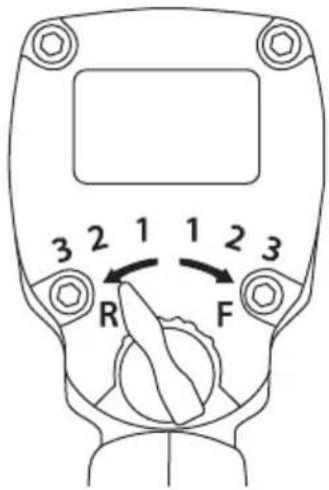

4. Vrid omkopplaren (5) åt vänster till back-läget (R) och välj slagstyrka 1, 2 eller 3 (låg-medel-hög). Börja alltid med 1 och öka vid behov.
5. Tryck in avtryckaren (2)

Obs! Använd inte mutterdragaren mer än 15 sekunder i samma riktning om inte muttern/skruven lossnar. Om den inte lossnar:

• Växla rotationsriktning med omkopplaren (5) och kör den ett par sekunder i motsatt riktning.
• Växla rotationsriktning igen och kör i den ursprungliga rotationsriktningen.

Dra åt muttrar/skruvar

Obs!

• Vid åtdragning av muttrar/skruvar bör momentstav (säljs separat) med rätt åtdragningsmoment monteras mellan hylsan och mutterdragaren, annars kan muttern/skruver dras åt alldeles för hårt och skada materialet den dras fast i.

• Vid montering/åtdragning av bilhjul ska kontroldragning alltid göras med momentnyckel.

• Skruva fast muttrarna/skruvarna för hand minst 3 varv för att undvika att gångorna skadas när du drar åt med mutterdragaren.

• Tryck fast en 6-kants krafthylsa som passar exakt till den mutter/skruv du tänker lossa på mutterdragarens fäste (1).
• Tryck fast hvlsan helt över muttern/skruven som du ska dra åt.
• Håll mutterdragaren stadigt med ena handen runt handtaget (3).
• Vrid omkopplaren åt höger till fram-läget (F) och välj slagstyrka 1, 2 eller 3 (låg-medel-hög). Börja alltid med 1 och öka vid behov.
• Tryck in avtryckaren och släpp den när muttern/skruven dragits åt.

Obs! Efter montering/åtdragning bör kontroldragning alltid göras med momentnyckel.

Felsökning

Mutterdragaren är svag eller roterar inte alls.	Verktyget är osmort. Smörj verktyget med avsedd olja, se avsnittet Smörjning.
	Lågt lufttryck. Justera tryckregulatorn på kompressorn till 90 psi/6,3 bar.
	Funktionsväljaren står i fel läge.
	Trycket sjunker. För lång slang eller slang med för liten diameter som ger tryckfall. Kontrollera och byt till kortare/ grövre luftslang.
	Slitna rotorblad i luftmotor.
	Vatten eller stänk blåser ut vid utblåset.
	Om mutterdragaren har legat länge oanvänd kan luftmotorns rotorblad fastna.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Fäste för hylsa 12 "

Max vridmoment 678 Nm

Max varvtal 10000 v/min

Max lufttryck 6,3 bar

Luftförbrukning 200 l/min

Vibration 2,8 m/s ^4

Ljudnivå 94 dBA

Luftanslutning 14 "

Anslutningsslang innerdiam. <∅ 9,5 mm

Längd 9,9 cm

Vikt 1,4 kg

Muttertrekker 12 "

Art.nr. 41-1423 Modell 11DIW1202
