HB18S - Kompressori Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Paineilmanaulaaja/nitoja (yhdistelmä)
Merkki	Cocraft
Malli	HB18S
Pituus	230 mm
Korkeus	240 mm
Leveys	56 mm
Paino (ilman nauloja)	1,3 kg
Lipaskapasiteetti	100 naulaa/nitomaa
Suositeltu ilmanpaine	4–7 bar
Naulojen kokoluokka	10–50 mm
Nitomien kokoluokka	13–40 mm
Säädettävä iskussyvyys	Kyllä, säätöruuvilla
Turvallisuusominaisuudet	Turvalukko (kosketuslaukaisu), liipaisimen turvavarmistin
Ilmaliitäntä	Pikaliitin, 1/4" NPT (tyypillinen)
Voitelu	Paineilmatyökaluöljyä tarvitaan ennen käyttöä
Tukkeuman poisto	Etulevyn kautta (3 ruuvia)
Materiaali	Alumiinirunko, teräslipas
Sertifikaatit	EN 792-13:2000+1, AFPS GS 2014:01, 2006/42/EY
Takuu	Valmistajan vakiotakuu

Usein kysytyt kysymykset - HB18S Cocraft

Mitä nauloja tai nitoja voin käyttää HB18S:n kanssa?

HB18S hyväksyy naulat 10–50 mm ja nitojat 13–40 mm. Käytä aina oikeaa kokoa välttääksesi tukkeumat.

Mitä ilmanpainetta minun tulisi käyttää?

Suositeltu työpaine on 4–7 bar. Älä ylitä 7 bar.

Kuinka voin rasvata naulapistoolin?

Ennen ensimmäistä käyttöä ja säännöllisesti, irrota ilma, lisää 4–5 tippaa paineilmatyökaluöljyä ilman sisääntuloon. Älä käytä moottoriöljyä.

Kuinka poistan tukkeutuneen naulan?

Irrota ensin ilma. Avaa lipas ja poista tukkeutunut naula, jos se näkyy. Jos ei, poista etulevyä pitävät kolme ruuvia mukana tulevalla kuusiokoloavaimella, irrota ulko- ja sisälevy, poista naula ja kokaa sitten uudelleen.

Miksi naulapistoolini ei laukea tai on hidas?

Tarkista, että ilmanpaine on 4–7 bar. Kiristä kaikki ruuvit kuusiokoloavaimilla. Varmista, ettei kompressorin ja pistoolin välillä ole ilmavuotoja. Voitele tarvittaessa.

Voinko käyttää tätä työkalua tikkailla?

Ei. Käyttöohje varoittaa käyttämästä naulapistoolia telineillä tai tikkailla loukkaantumisvaaran vuoksi.

Mitä turvavarusteita tarvitaan?

Käytä aina silmien ja kuulon suojaimia, jotka peittävät kasvojen etu- ja sivut. Älä luota laseihin ilman sivusuojia.

Kuinka säädän iskussyvyyttä?

Käännä säätöruuvia: myötäpäivään iskee syvemmälle, vastapäivään matalammaksi. Varmista, että paine on 4–7 bar.

Kuinka suoritan turvallisuustarkastuksen?

Irrota ilma, poista naulat. Paina työkalu työpintaa vasten – se ei saa laueta. Paina sitten liipaisinta koskematta pintaan – se ei saa laueta. Lopuksi paina pintaa vasten ja vedä liipaisimesta – sen täytyy laueta.

Mitä teen, jos työkalu vuotaa ilmaa?

Tarkista, että kaikki ruuvit on kiristetty mukana tulevilla kuusiokoloavaimilla. Jos vuodot jatkuvat, ota yhteyttä asiakaspalveluun.

KÄYTTÖOHJE HB18S Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus!

• Älä pidä kättä tai muuta ruumiinosaa ulostuloalueella laitteen ollessa liitettynä paineilmaan.
• Älä osoita laitetta muita henkilöitä kohti.
• Älä leiki laitteella.
• Älä paina liipaisimesta, ellei naulaimen varmistin osoita kohti työkappaletta.
• Käsittele naulainta varoen.
• Älä paina liipaisimesta äläkä vapauta lukitsinta (varmistinta) työkalua ladatessasi.
• Käytä laitetta vain sille tarkoitettuihin toimintoihin.
• Käytä ainoastaan 10–50 mm:n nauloja.
• Älä käytä laitetta niin, että naula kohdistuu itseäsi tai muita kohti.
• Älä käytä laitetta vasarana.
• Älä kanna laitetta ilmaletkusta.
• Älä kanna laitetta sormi liipaisimella.
• Älä tee naulaimeen muutoksia.
• Muista, että väärinkäyttö ja ohjeiden vastainen käyttö aiheuttaa vaaran käyttäjälle ja muille lähistöllä oleville.
• Älä kiinnitä/teippaa lukitusta (varmistinta) ja/tai liipaisinta aktivoidussa tilassa.
• Älä jätä ilmaletkuun liitettyä laitetta ilman valvontaa.
• Älä käytä laitetta, ellei siinä ole lukukelpoista varoitustarraa.
• Keskeytä työskentely, jos laite vuotaa ilmaa, tai jos se ei toimi kunnolla. Ota yhteys asiakaspalveluun laitteen huoltoasioissa.
• Pidä laitetta niin, ettei pää tai ruumis vahingoitu, mikäli laitteen rekyyli kasvaa painehäviön tai työkappaleessa olevan kovan kohdan takia.
• Älä naulaa liian lähellä työkappaleen reunaa. Naula voi mennä työkappaleen läpi ja aiheuttaa vahinkoa.

• Kytke paineilma pois laitetta siirrettäessä.

• Tarkista säännöllisin väliajoin, että sekä lukitus että liipaisin toimivat moitteettomasti.

• Älä pura naulainta.
• Älä tee laitteeseen väliaikaisia korjauksia.
• Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia.
• Älä heikennä koteloa esim. kaivertamalla sitä.
• Selvitä sähköjohtojen ym. sijainti seinässä, lattiassa ym. ennen naulauksen aloittamista.
• Naulaimen paineilmaliitännässä tulee käyttää pikaliitintä. Laitteen liittämisessä ei saa käyttää takaiskuventtiiliä, jotta laitteeseen ei jää paineilmaa, kun paineletku irrotetaan.

Paineilman tulo ja liitännät

Varoitus!

Tahattoman laukeamisen estämiseksi tulee paineilma kytkeä pois päältä:

• Ennen säätöjä.
• Laitetta huollettaessa.
  • Jumittunutta naulaa poistettaessa.
• Kun naulainta ei käytetä.
• Siirrettäessä laitetta toiseen paikkaan.

Varoitus!

• Käytä ainoastaan puristettua ilmaa pneumaattisten työkalujen kanssa.
• Älä käytä happea tai palavia kaasuja työpaineena. Räjähdysvaara!
• Kompressorissa tulee olla riittävä suorituskyky, jotta varmistetaan käyttötarkoitukseen riittävä paineilma ja tuotto. Järjestelmän painehäviö saattaa vaikuttaa laitteen käyttövoimaan. Katso kohta Tekniset tiedot oikean paineen säätämiseksi.
• Paineilmaletkut tulee asentaa siten, että järjestelmässä on kallistus, ja kompressori on järjestelmän korkeimmassa kohdassa. Alimpiin pisteisiin tulee asentaa helposti saatavilla olevat vedenerottimet. Vedenerottimet tulee tyhjentää vähintään kerran päivässä tai tarpeen tullen useammin. Paineilmaletkuissa oleva lika ja vesi ovat yleisimmät syyt pneumaattisten laitteiden kulumiseen.

• Laitteiden liittämisessä tulee käyttää vedenerottimella varustettua paineenvähennysventtiiliä suoraan liitäntäkohdassa. Suodatin edesauttaa saamaan parhaan tehon ja estämään kulumista. Suodattimen suorituskyvyn tulee olla asennus- tai liitoskohtaan riittävä. Suodattimen tulee olla puhdas riittävän paineilman takaamiseksi käytettävälle työkalulle. Katso suodattimen hoito-ohjeet valmistajalta. Likainen ja tukkoinen suodatin johtaa painehäviöön, mikä vähentää laitteen tehoa.

• Paineensäätimen tulee olla säädettävissä 0–7 baarin välillä.

• Ilmaletkujen tulee kestää vähintään 10,5 baarin paine tai 150 % järjestelmän tuottamasta maksimipaineesta. Syöttöletkussa tulee olla pikaliitäntä, jotta nipan saa nopeasti irrotettua laitteesta.
• Varmista, että laitteeseen tuleva paineilma ei ylitä suurinta sallittua työpainetta (7 baaria). Aseta syöttöpaine aluksi alimmalle suositellulle työpainelle. Katso kohta Tekniset tiedot.
• Tee naulaimelle ja sen turvalaitteille koekäyttö aina ennen uuteen työhön ryhtymistä.

Varoitus!

Lentelevien naulojen aiheuttamien vahinkojen estämiseksi käyttäjän ja muiden työalueella olevien tulee käyttää viranomaisten vaatimukset täyttäviä suojalaseja: (lasien tulee suojata edestä ja sivuilta, kun laitetta ladataan, käytetään tai huolletaan). Silmälasit, joissa ei ole suojia sivuilla eikä kasvosuojaa, eivät anna riittävää suojaa.

Työkalun varoitussymbolit

Lue käyttöohje.

Työkalun käyttäjän ja muiden työskentelyalueella olevien henkilöiden tulee käyttää suojalaseja ja kuulosuojaimia.

Työkalua ei saa käyttää työtasojen tai tikapuiden päällä. Älä käytä naulainta, mikäli naula voi lentää materiaalin läpi ja osua takana olevaan henkilöön.

Naulaimessa on turvalukitus.

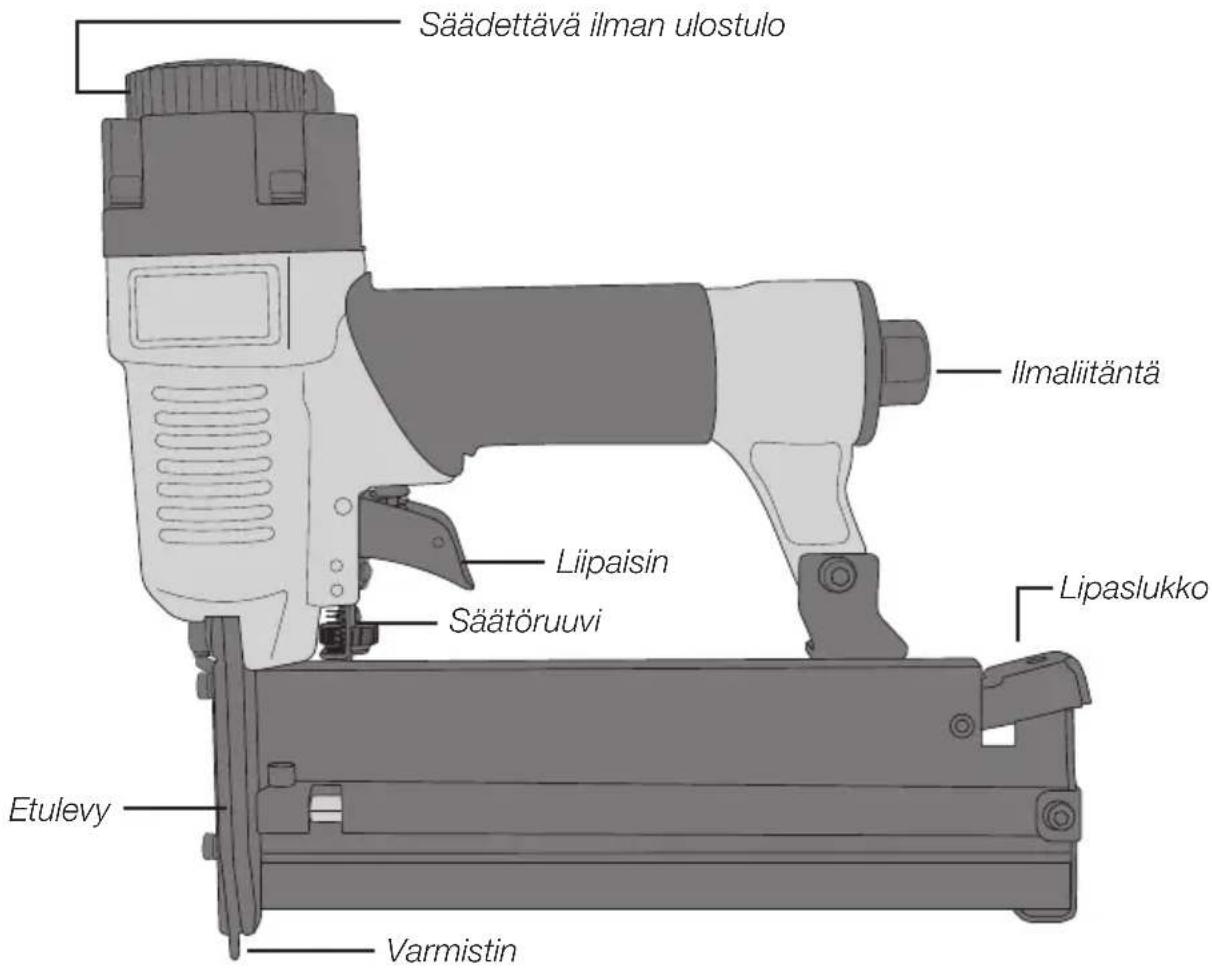

Tuotekuvaus

Asennus

Asennusehdotus

• Työkalun kanssa käytettävässä kompressorissa tulee olla vähintään neljän baarin työpaine, jotta työkalu toimii kunnolla.
• Käytä pikaliittimiä työkalujen ja letkujen helppoon liittämiseen kompressoriin.
• Varmista, että liitetyissä työkaluissa ja letkuissa on riittävä kapasiteetti ja että ne on liitetty oikein.
• Jos käytät paineensäädintä, sen työpaineen tulee olla säädettävissä 4–7 baariin.

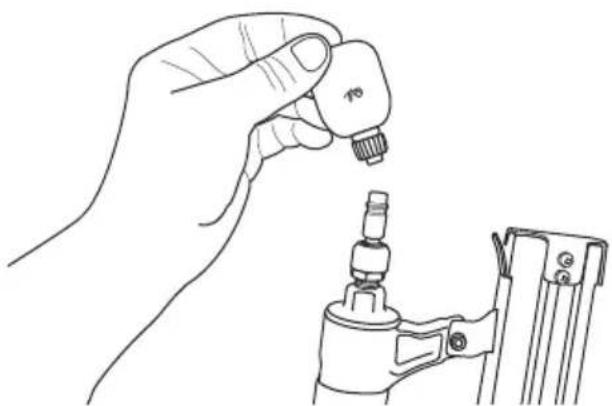

Voitelu

Huom.! Voitele ilmaliitäntä muutamalla öljytipalla ennen laitteen ensimmäistä käyttöönottoa.

1. Kvtke paineilma pois naulajmesta.

2. Laita 4–5 tippaa öljyä ilman sisääntuloaukkoon.

Huom.! Älä käytä tavallista moottoriöljyä, sen lisääaineet voivat vahingoittaa työkalua. Käytä paineilmatyökaluihin sopivaa voiteluainetta.

1. Pyyhi ilman ulostuloaukosta mahdollisesti ulos tuleva öljy ennen työkalun käytön aloittamista.

Toiminta- ja turvallisuustarkastus

1. Kytke paineilma pois naulaimesta.

2. Poista mahdolliset naulat lippaasta.

3. Varmista, että varmistin liikkuu vapaasti ylös ja alas, kun työkalua painetaan kohti työkappaletta.

4. Liitä paineilma kiinni.

5. Paina tvökalua kohti tvökappaletta, mutta älä paina liipaisinta. Laite ei saa naulata!

6. Irrota työkalu työkappaleesta ja varmista, että varmistin liikkuu takaisin. Paina liipaisinta. Laite ei saa naulata!

7. Paina työkalua kohti työkappaletta ja paina liipaisinta. Laitteen tulee naulata!

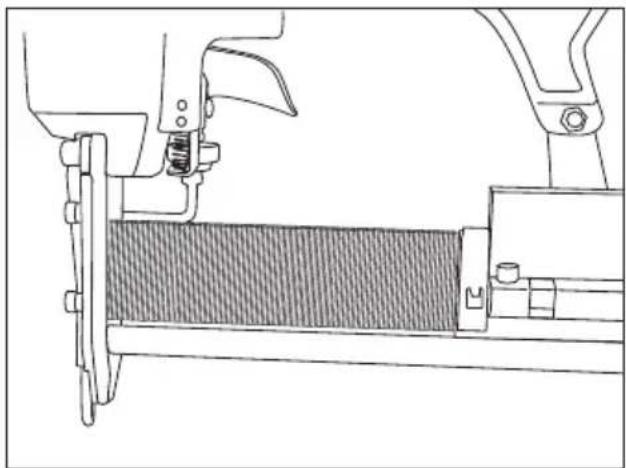

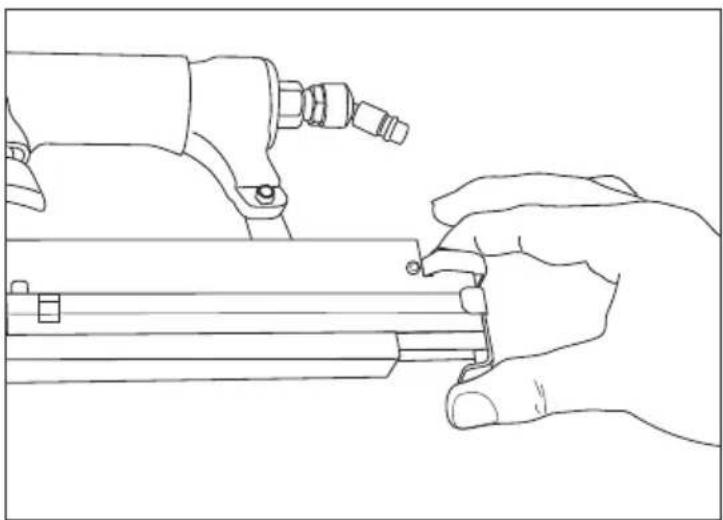

Lataaminen

1. Avaa lipas painamalla lukitsinta ja vetämällä lipas suoraan ulos.

1. Laita naulat lippaaseen ja varmista, että kärjet osoittavat alaspäin ja ovat kiinni lippaan pohjassa.

2. Työnnä lipas paikalleen, kunnes lippaan lukitus lukittuu kiinni.

1. Pidä työkalusta kiinni pitävällä otteella.
2. Paina laite työkappaletta vasten.
3. Paina liipaisinta ja päästä se laukaisun jälkeen.
4. Siirrä laite seuraavaan naulauskohtaan ja toista edelliset kohdat.

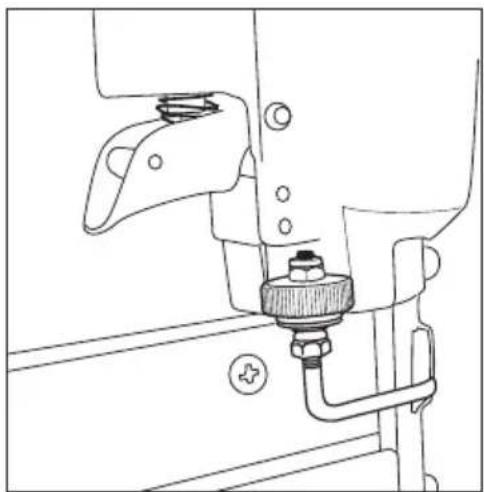

Lyöntisyvyyden säätäminen

1. Varmista, että työpaine on 4–7 baaria.
2. Kierrä säätöruuvia vastapäivään, jos haluat, että naula ei mene niin syvälle.
3. Kierrä säätöruuvia myötäpäivään, jos haluat, että naula menee syvemmälle.

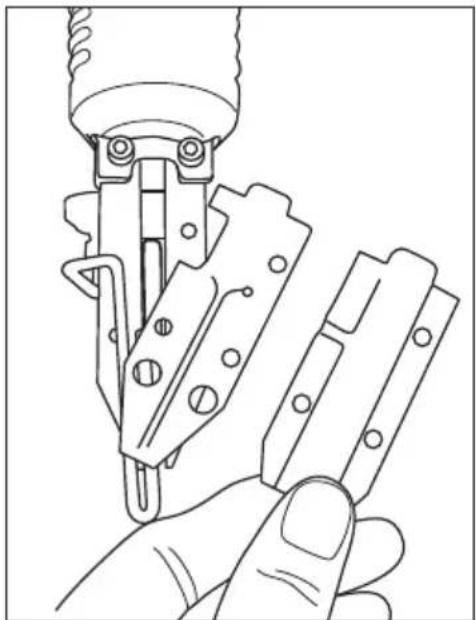

Laitteeseen juuttuneen naulan poistaminen

1. Kytke paineilma pois naulaimesta.
2. Avaa lipas ja poista juuttunut naula ja/tai i irrota pakkauksen kuusiokoloavaimella kolme ruuvia, jotka pitävät etulevyä paikallaan.
3. Irrota ulompi ja sisempi etulevy.
4. Irrota juuttunut naula ja asenna etulevy takaisin paikoilleen.

Kirstä kaikki ruuvit mukana tulevilla kuusiokoloavaimilla säännöllisesti tarpeen mukaan.

Vianhakutaulukko

Varoitus!

Kytke paineilma aina pois päältä ennen kuin huollat naulainta.

Naulaimesta vuotaa ilmaa. •	Varmista kaikki ruuvit ja kiristä kuusioavaimella.
Naulain ei naulaa tai naulaa liian hitaasti.	• Varmista kaikki ruuvit ja kiristä kuusioavaimella.• Varmista, että naulaimeen tulee oikea paine kompressorista (4–7 baaria).• Varmista, ettei kompressorin ja naulaimen välissä ole vuotokohtia.
Naula juuttuu usein työkaluun.	• Varmista, että käytät oikean kokoisia nauloja.• Varmista, että naulat eivät ole vioittuneet.• Puhdista lipas.• Irrota etulevy, puhdista se, ja varmista ettei se ole vioittunut.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.
