HC 224 - Kompressor Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Luftkompressor
Marke	Cocraft
Modell	HC 224
Nennspannung	230 V, 50 Hz
Leistung	1500 W / 2 PS
Leerlaufdrehzahl	2800 U/min
Liefermenge bei 6 bar	100 l/min
Maximaler Arbeitsdruck	8 bar
Zylindervolumen	181 l/min
Druckbehältervolumen	24 L
Abmessungen (L × B × H)	61 × 32 × 60 cm
Gewicht	30 kg
Ölfüllmenge	Ca. 0,1 L (1 dl)
Empfohlenes Öl (über +10 °C)	SAE 30 Kompressoröl
Empfohlenes Öl (unter +10 °C)	SAE 10 Kompressoröl
Geräuschemission (Schalldruck LpA)	75,2 dB(A), KpA = 2,75 dB(A)
Geräuschemission (Schallleistung LwA)	97 dB(A), KwA = 2,75 dB(A)
Sicherheitsmerkmale	Sicherheitsventil, Motorüberlastungsschutz, Druckschalter
Wartungsintervall (Ölwechsel)	Zuerst nach 10 Stunden, dann alle 120 Stunden
Wartungsintervall (Luftfilterreinigung)	Alle 120 Stunden
Enthaltenes Zubehör	Räder, Luftfilter
Konformität	CE, Maschinenrichtlinie 2006/42/EG, EMV-Richtlinie 2014/30/EU

Häufig gestellte Fragen - HC 224 Cocraft

Warum startet der Kompressor nicht?

Überprüfen Sie, ob der Kompressor an eine aktive Steckdose angeschlossen ist. Stellen Sie sicher, dass der Motorüberlastungsschutz nicht ausgelöst wurde (Zurücksetzen durch Drücken der Taste am Überlastschutz). Überprüfen Sie auch das Netzkabel auf Beschädigungen.

Was soll ich tun, wenn der Motorüberlastungsschutz auslöst?

Drücken Sie die Reset-Taste am Motorüberlastungsschutz. Mögliche Ursachen sind Spannungsabfall durch lange Verlängerungskabel, niedrige Umgebungstemperatur unter 10 °C oder das Nichtverwenden des Druckschalters zum Ein-/Ausschalten des Kompressors nach einem Stromausfall.

Wie überprüfe ich das Sicherheitsventil?

Ziehen Sie am federbelasteten Ring des Sicherheitsventils. Wenn das Ventil funktioniert und der Druckbehälter unter Druck steht, sollte Luft entweichen.

Wie oft sollte ich das Öl wechseln?

Wechseln Sie das Öl nach den ersten 10 Betriebsstunden, dann alle 120 Betriebsstunden.

Welches Öl soll ich verwenden?

Verwenden Sie SAE 30 Kompressoröl bei Temperaturen über +10 °C und SAE 10 Kompressoröl unter +10 °C. Falls kein Kompressoröl verfügbar ist, kann SAE 10-30 Motoröl als Ersatz verwendet werden.

Wie lasse ich Kondenswasser aus dem Druckbehälter ab?

Öffnen Sie den Ablaufhahn am Boden des Druckbehälters, um angesammeltes Kondenswasser abzulassen. Machen Sie es sich zur Gewohnheit, dies regelmäßig zu tun.

Kann ich den Kompressor in einer feuchten oder nassen Umgebung verwenden?

Nein. Stellen Sie den Kompressor in einem trockenen und gut belüfteten Bereich auf. Vermeiden Sie Kontakt mit Wasser, um das Risiko eines Stromschlags zu verringern.

Was soll ich tun, wenn sich kein Druck aufbaut oder der Druck zu niedrig ist?

Überprüfen Sie, ob Sicherheitsventil und Ablaufhahn nicht undicht sind. Untersuchen Sie Schlauchanschlüsse auf Lecks und reinigen Sie den Luftfilter, falls dieser verstopft ist.

Wie soll ich den Kompressor am Ende seiner Lebensdauer entsorgen?

Entsorgen Sie ihn nicht mit dem Hausmüll. Bringen Sie ihn zu einer örtlichen Sammelstelle oder wenden Sie sich an die Verkaufsstelle für eine umweltgerechte Wiederverwertung.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung des Kompressors treffen?

Tragen Sie stets Gehörschutz und Schutzbrille. Richten Sie Druckluft niemals auf sich selbst oder andere. Halten Sie den Kompressor von brennbaren Materialien fern. Ziehen Sie den Netzstecker und lassen Sie den Druck ab, bevor Sie Wartungsarbeiten durchführen.

BEDIENUNGSANLEITUNG HC 224 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Air Compressor

Art.no 18-3613 Model L224

41-9000

L224

Art.nr 18-3613 Modell L224

41-9000

L224

Mål (L × B × H) 61 × 32 × 60 cm

Vekt 30 kg

Kompressori

Tuotenro

18-3613

Malli

L224

41-9000

L224

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Bei Arbeiten mit dem Kompressor immer Augenschutz und Gehörschutz tragen.
• Stromschläge vermeiden. Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizungen usw. vermeiden.
• Bei staubenden Arbeiten immer eine Schutzmaske tragen.
• Den Kompressor niemals in feuergefährlicher Umgebung (Benzin, Lösungsmittel, Gas usw.) benutzen.
• Niemals das Netzkabel zum Ein- und Ausschalten des Kompressors verwenden, immer den ON/OFF-Schalter anwenden.
• Vor Service- und Wartungsarbeiten immer den Netzstecker aus der Steckdose ziehen und die Druckluft aus dem Druckbehälter ablassen.
• Vor dem Transport des Kompressors immer den Netzstecker aus der Steckdose ziehen und die Druckluft aus dem Druckbehälter ablassen.
• Sicherstellen, dass das Anschlusskabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.
• Den Kompressor nicht am Netzkabel oder an angeschlossenen Schläuchen ziehen. Den Kompressor nur mithilfe des Handgriffs bewegen.
• Zur Vermeidung von Stromschlägen und Bränden darf das Netzkabel bei Beschädigung nur von qualifiziertem Fachpersonal ausgewechselt werden.
• Bei angeschlossenen Werkzeugen und Schläuchen darauf achten, dass diese korrekt angeschlossen sind und nicht eine geringere Kapazität als der Kompressor haben.
• Das Gerät ist nicht für Personen (einschließlich Kindern) mit eingeschränkten physischen oder geistigen Fähigkeiten geeignet. Von Personen mit mangelnder Erfahrung/mangelndem Wissen darf es nur benutzt werden, wenn diese von einer für ihre Sicherheit verantwortlichen Person in die sichere Handhabung des Geräts eingeführt worden sind.
• Kein Kinderspielzeug.
• Am Druckbehälter keine Schweißarbeiten und sonstigen Änderungen vornehmen.
• Druckluft niemals auf den eigenen Körper oder andere Personen richten.

Symbole

Die Bedienungsanleitung sorgfältig durchlesen.

Gehörschutz tragen.

Risiko für Stromschläge.

Das Gerät ist ferngesteuert und kann ohne Vorwarnung starten.

Zum Abschalten des Kompressors niemals den Stecker ziehen oder einen eventuell vorhandenen Hauptschalter ausschalten. Dazu ist immer der ON/OFF-Schalter am Kompressor zu verwenden.

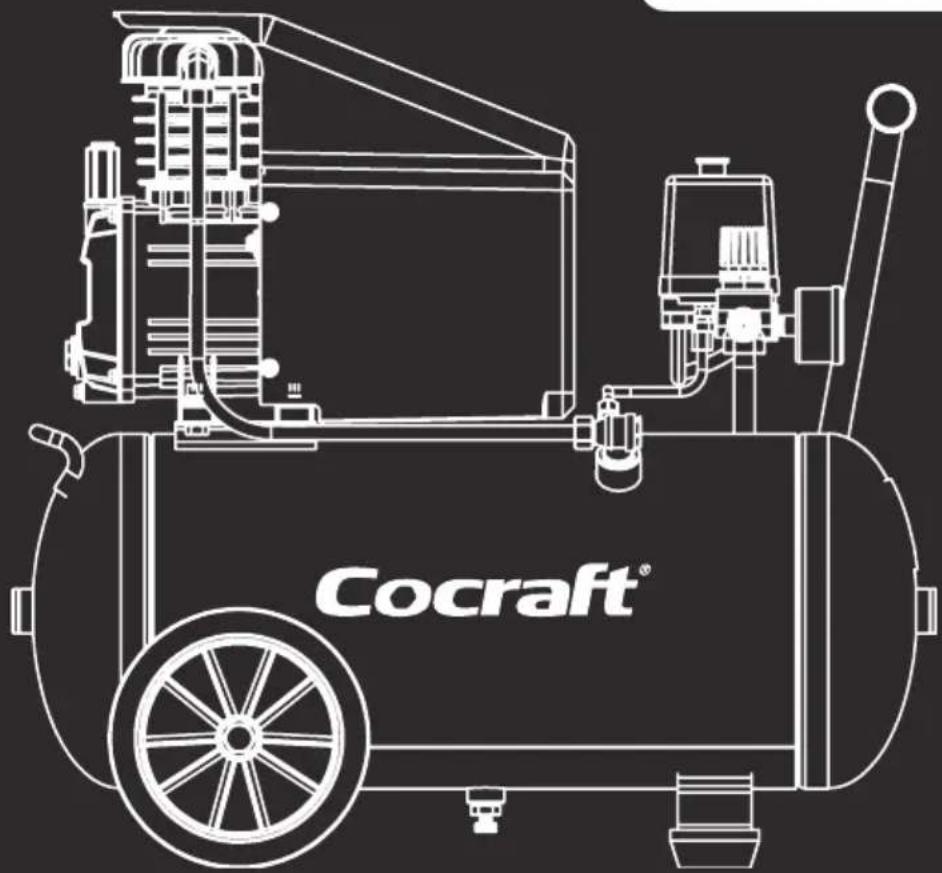

Produktbeschreibung

Der Kompressor erzeugt Druckluft, die in den Druckbehälter geleitet wird. Wenn der Luftdruck im Behälter seinen Höchstwert erreicht, schaltet ein Druckschalter den Elektromotor aus, der den Kompressor antreibt. Im selbem Moment wird die Luft aus dem Kompressor abgelassen. Dies erfolgt zur Druckminderung, damit der Kompressor wieder gestartet werden kann, wenn der Druck im Behälter unter den Mindestwert sinkt. Das Sicherheitsventil reagiert auf den Druck im Behälter und lässt Luft ab, falls der Druckschalter nicht auslösen sollte.

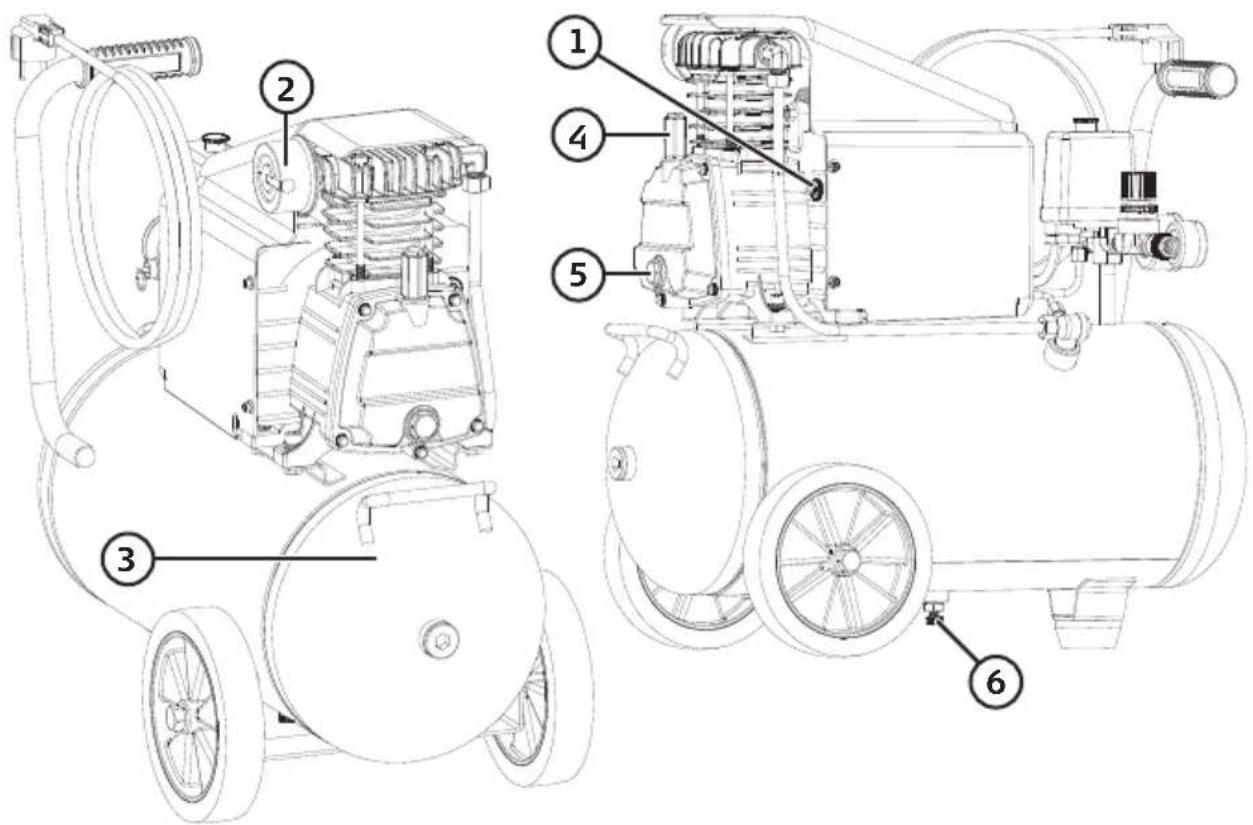

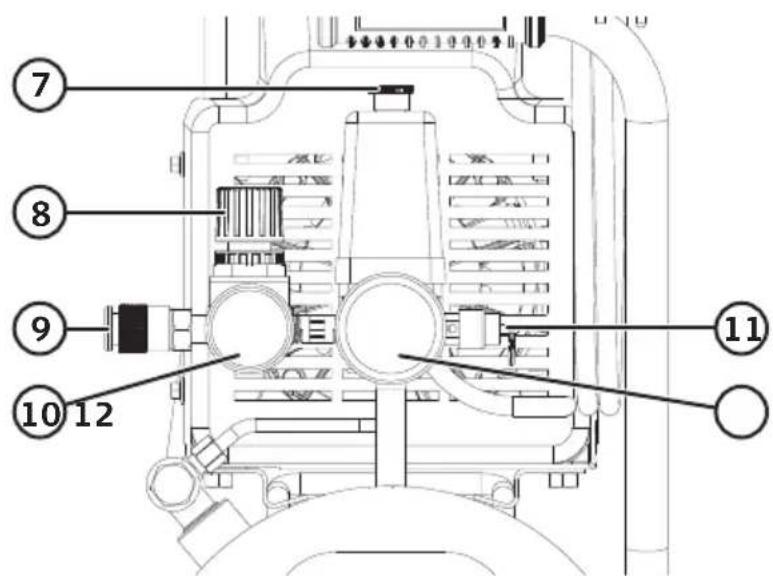

Tasten und Funktionen

1. Motorschutzschalter
2. Luftfilter

3. Druckbehälter

4. Öleinfülldeckel

5. Sichtfenster zur Kontrolle des Ölstands

6. Ablasshahn

7. [ON/OFF]

8. Regelventil (Einstellung des Betriebsdrucks)
9. Luftauslass
10. Manometer für den Betriebsdruck
11. Sicherheitsventil
12. Manometer für den Behälter

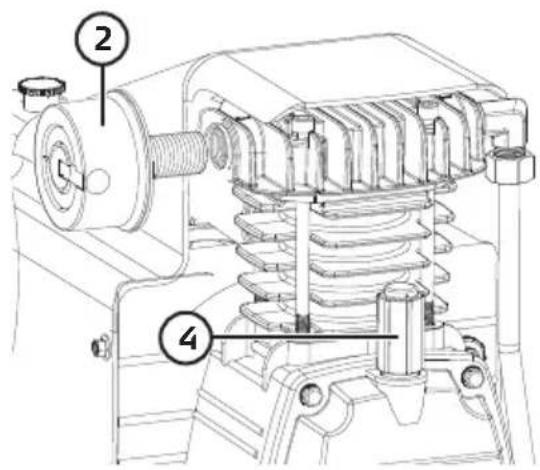

1. Die Räder am Druckbehälter und den Luftfilter (2) am Kompressor (siehe Abbildungen) montieren.

1. Falls an der Öleinfüllöffnung (4) ein Transportdeckel montiert ist, diesen entfernen und den richtigen Deckel montieren.

2. Den Kompressor an einem sauberen, trockenen und gut belüfteten Platz aufstellen. Darauf achten, dass der Kompressor stabil steht und nicht umkippen kann.

3. Sicherstellen, dass der Ölstand innerhalb des roten Kreises des Ölstandfensters (5) liegt.

4. Das Netzkabel an eine 230 V-Steckdose anschließen.

Vor der ersten Anwendung des Kompressors: Den Ablasshahn (6) am Boden des Druckbehälters öffnen, den Kompressor starten (indem der ON/OFF-Schalter (7) gerade nach oben gezogen wird) und diesen 10 min. laufen lassen, damit alle Teile ordentlich geschmiert werden. Anschließend den Ablasshahn schließen.

Bedienung

1. Den Ölstand im Ölstandfenster (5) kontrollieren.
2. Ein geeignetes Werkzeug anschließen: Blaspistole, Spritzpistole, Reifenfüller o. Ä.
3. Bei Bedarf die Bedienungsanleitung des angeschlossenen Werkzeugs lesen und mit dem Regelventil (8) den empfohlenen Betriebsdruck einstellen.
4. Wenn die Arbeit abgeschlossen ist und der Kompressor ausgeschaltet wird, den Druck manuell durch Herausziehen des Sicherheitsventils (11) ablassen.

- Bei Temperaturen über +10 °C Kompressoröl SAE 30 verwenden.

- Bei Temperaturen unter +10 °C Kompressoröl SAE 10 verwenden.

Motorschutz

Wenn der Motorschutz auslöst, ist der Motor aus irgendeinem Grund überbelastet.

Der Motorschutzschalter (1) springt einige Millimeter heraus, wenn der Motorschutz auslöst. Die Rückstellung erfolgt durch Eindrücken des Knopfes.

Das Auslösen des Motorschutzes kann mehrere Ursachen haben. Dazu zählen Spannungs-abfall aufgrund langer Verlängerungskabel oder eine niedrige Umgebungstemperatur – bereits unter 10 °C können Probleme auftreten – oder aber der Druckschalter ist beim Ein-/Ausschalten des Geräts nicht verwendet worden wie z. B. bei einem Stromausfall.

Pflege und Wartung

• Nach den ersten 10 Betriebsstunden einen Ölwechsel durchführen.
• Alle 120 Betriebsstunden das Öl wechseln und den Luftfilter reinigen. Gleichzeitig das Sicherheitsventil und die Druckmesser kontrollieren.
• Um das Sicherungsventil zu überprüfen, den abgefederten Ring ziehen. Bei korrekter Funktionsweise (und Druck im Tank) entweicht dabei Luft aus dem Sicherheitsventil.
• Die Innen- und Außenseite des Tanks mindestens einmal pro Jahr visuell auf Korrosion hin überprüfen. Die Wanddicke des Tanks darf unter keinen Umständen dünner als 2 mm sein.
• Das Sicherheitsventil darf unter keinen Umständen manipuliert oder blockiert werden.
• Regelmäßig überprüfen, dass die Ventilationsöffnung am Öleinfülldeckel (4) offen ist.
• Regelmäßig sicherstellen, dass alle Befestigungsschrauben, die den Kompressor am Behälter halten, sorgfältig festgezogen sind.
• Regelmäßig den Ablasshahn (6) öffnen um eventuell angesammeltes Kondenswasser abzulassen.
• Den Kompressor nicht mit Lösungsmitteln oder brennbaren Flüssigkeiten reinigen.
• Bei längerer Nichtbenutzung den Netzstecker ziehen, die Druckluft aus dem Behälter ablassen, und den Tank mit Hilfe des Ablasshahns (6) entleeren.

Ölwechsel

1. Vor dem Ölwechsel den Kompressor immer ausschalten und den Netzstecker ziehen.
2. Den Öleinfüllstutzen (4) abnehmen.
3. Den Kompressor so kippen, dass das Altöl aus der Nachfüllöffnung in einen geeigneten Behälter ablaufen kann.
4. Das Altöl vollständig ablaufen lassen.

5. Das Öl bis zur Mitte des Ölstandfensters nachfüllen. Den Öleinfüllstutzen anbringen.
   Ölmenge: ca. 1 dl.

6. Bei Temperaturen über +10 °C Kompressoröl SAE 30 verwenden.

7. Bei Temperaturen unter +10 °C Kompressoröl SAE 10 verwenden.

Kompressoröl ist speziell für Kompressoren angepasst und hat u. a. Zusätze, die das Aufschäumen verhindern.Wenn kein Kompressoröl zugänglich ist, kann auch Motoröl SAE 10-30 benutzt werden.

Fehlersuche

Der Kompressor startet nicht.	Ist der Netzstecker an eine Steckdose angeschlossen?Kommt Strom aus der Steckdose?Hat der Motorschutz ausgelöst? Rückstellung durch Eindrücken des Knopfes (1).Ist das Netzkabel beschädigt?
Starke Vibrationen oder ungewöhnliches Geräusch.	Überprüfen, ob alle Befestigungsschrauben, die den Kompressor am Behälter halten, ordentlich festgezogen sind.Alle anderen Halterungen und Anschlüsse überprüfen.
Der Kompressor baut keinen Druck im Behälter auf und/oder der Betriebsdruck ist zu niedrig.	Das Sicherheitsventil auf Lecks überprüfen.Den Ablasshahn auf Lecks überprüfen.Alle Schläuche und Anschlüsse auf Lecks überprüfen.Der Luftfilter ist verstopft.
Zu hoher Ölverbrauch.	Zu viel Öl im Kompressor.Die Ventilationsöffnung im Öleinfülldeckel ist verstopft.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushalts-abfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 230 V/50 Hz

Motorleistung 1500 W/2 PS

Drehzahl 2800 /min

Abgabeleistung bei 6 bar 100 l/min

Max. Arbeitsdruck 8 bar

Schallpegel LpA = 75,2 dB(A), KpA = 2,75 dB(A)

LwA = 97 dB(A), KwA = 2,75 dB(A)

Theoretische Ansaugleistung 181 l/min

Druckbehälter 24 l

Abmessungen (L × B × H) 61 × 32 × 60 cm

Gewicht 30 kg

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

24 L Air Compressor

Cocraft 41-9000 / 18-3613

L224

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
